Przekaźnik SMT Omron G6S-2 5 VDC 5 V/DC

Prostokątny element elektroniczny z napisem 'OMRON G5S-2-Y 5VDC MADE IN JAPAN', z czterema wystającymi metalowymi nogami.

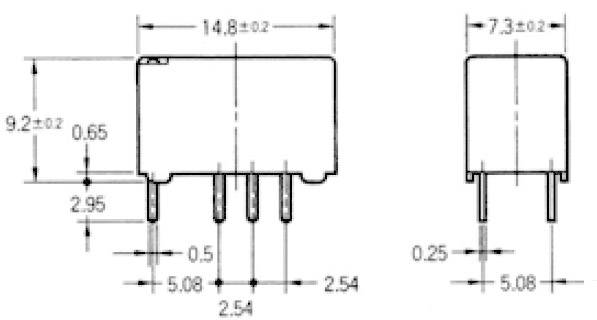

Rysunek techniczny dwóch prostokątnych elementów elektronicznych z wymiarami. Po lewej: 14,8 x 9,2 mm, po prawej: 7,3 x 5 mm.

Symbol przełącznika z oznaczeniami: Po lewej stronie dodatnie i ujemne punkty. Po prawej połączenia przełącznika między zaciskami 3-4, 8-9.

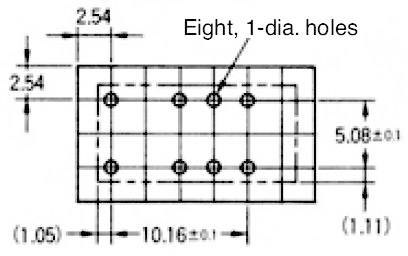

Rysunek techniczny prostokątnego elementu z ośmioma otworami (średnica 1). Wymiary: 2,54, 5,08, 10,16 mm.

1/4

Rodzaj produktu

Przekaźnik SMT

Napięcie znamionowe cewki

5 V/DC

Typ sterowania

monostabilny, 1 cewka

Rodzaj styku

2 zestyki przełączne

Maksymalne napięcie przełączania

220 V/DC

250 V/AC

Karta katalogowa (PDF)

Szybka dostawa w wt. 22.09

279 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (16,82 zł / Sztuka)

16,82 zł

20,69 zł

z VAT (klient indywidualny)

Cena netto

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik do płytek drukowanych

Dodatkowe informacje:

Dane techniczne

Wytrzymałość na napięcie udarowe: (cewka/styk, styki otwarte) 2500 V
Wodoszczelność RTIII

Rodzaj produktu: Przekaźnik SMT

Model katalogowy producenta: G6S-2 5 VDC

Napięcie znamionowe cewki: 5 V/DC

Typ sterowania: monostabilny, 1 cewka

Rezystancja cewki: 178 Ω

Rodzaj styku: 2 zestyki przełączne

Materiał styku: Ag + Au

Maksymalne napięcie przełączania: 220 V/DC
250 V/AC

Maksymalne natężenie przełączania: 2 A

Maksymalna moc przełączania: 60 W
62.5 VA

Połączenie komponentów: piny lutownicze

Żywotność elektryczna: 100000 cykli włączenia

Żywotność mechaniczna: 100 x 10⁶ cykli włączenia

Minimalna temperatura: -40 °C

Maksymalna temperatura: +85 °C

Długość produktu: 14.8 mm

Szerokość produktu: 7.3 mm

Wysokość produktu: 9.2 mm

Wymiary: (D x S x W) 14.8 x 7.3 x 9.2 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Nr części technicznej: G6S25DC

Numer serii technicznej: G6S25DC

Specyfikacja: THT

Rezystancja izolacji: (500 V/DC) 1000 MΩ

Napięcie znamionowe: 5 V/DC

Moc przełączania: 125 V/AC/0,5 A/30 V/DC/2 A, 62,5 VA/60 W

Napięcie przełączania: 220 V/DC/250 V/AC

Natężenie przełączania: 2 A

Wytrzymałość napięciowa: (Cewka/styk) 2000 V/AC/(para styków) 1500 V/AC/(styki otwarte) 1000 V/AC

Typ: G6S-2 5 VDC

Temperatura otoczenia: -40 - +85 °C

Do pobrania

Karta katalogowa

Karta katalogowa 503840 Przekaźnik SMT Omron G6S-2 5 VDC 5 V/DC

Opis

Omron | G6S-2 5 VDC Monostabilny, biegunowany przekaźnik telekomunikacyjny nowszej generacji. Spełnia wymagania co do wysokiej wytrzymałości izolacji i odporności na napięcie udarowe zgodnie z normą Bellcore - 2,5 kV między stykami. Obok telekomunikacji powszechny w zastosowaniach przemysłowych z zadaniami pomiarowymi. Bardzo mały pobór energii - 140 mW. Nadaje się do lutowania na podczerwień!
