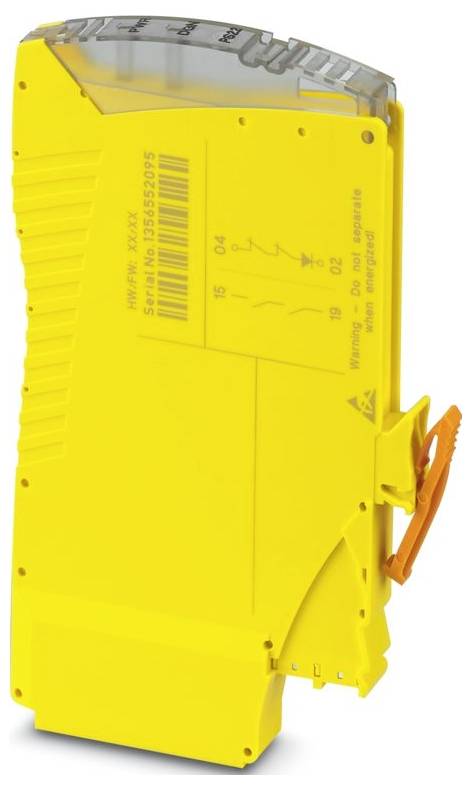

Przekaźnik sprzęgający Phoenix Contact 2702971 24 V/DC 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przekaźnik sprzęgający
Złącze czujnika
gniazdo wtykowe
Napięcie robocze
24 V/DC
Model katalogowy producenta
IOA-PSR-PS22-1NO-1NC-24DC
Czas reakcji
150 ms
Karta katalogowa (PDF)
Liczba
Suma (839,00 zł / Sztuka)
839,00 zł
682,11 zł
bez VAT (klient biznesowy)
Cena brutto
Bezpłatna dostawa
14-dniowe prawo do zwrotu w cenie
Dane techniczne
- Rodzina produktów: PSRmini
- Typ połączenia: Wtyczka do modułu gniazda VIP
- Szerokość: 10 mm
- Wysokość: 75 mm
- Głębokość: 112 mm
- Materiał obudowy: PA 6.6
- Warunki środowiskowe: Warunki środowiskowe
- Rodzaj ochrony: IP20
- Temperatura otoczenia (praca): -40 ° C ... 70 °C (uwaga na obniżenie wartości znamionowych)
- Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
- Typ montażu: Montaż wtykowy
- Właściwości izolacyjne: Właściwości izolacyjne
- Kategoria przepięcia III
- Stopień zanieczyszczenia: 2
- Wibracje (praca): 10 Hz ... 150 Hz, amplituda 0,15 mm, 2 g
- Pozycja montażu: pionowa lub pozioma
- ATEX: ATEX
- IECEx: IECEx
- UL, USA / Kanada: UL, USA / Kanada
- Maksymalna strata mocy w warunkach nominalnych: 1,86 W (przy UB = 30 V DC, UBD = 30 V DC, IL = 9 A²)
- CE: CE
- Certyfikat: E360692
- Technologia połączeń: Technologia połączeń
- Uwaga dotycząca zastosowania: Wyłącznie do użytku przemysłowego
- Połączenie przewodów: Połączenie przewodów
- Częstotliwość przełączania 0,1 Hz.
- Instrukcja instalacji: patrz krzywa obniżania mocy
- Wysokość operacyjna: ≤ 2000 m (n.p.m.)
- Maksymalna dopuszczalna wilgotność (praca): 75% (średnio, sporadycznie 85%, bez kondensacji)
- Wstrząs: 15 g (Przy dłuższym narażeniu na wstrząs możliwe są reakcje kontaktowe.)
- Układ zabezpieczający: Zabezpieczenie przeciwprzepięciowe | Dioda tłumiąca 35 V (piny 05/06) | Dioda tłumiąca 33 V (piny 04/03) | Dioda tłumiąca 35 V (piny 02/03); Zabezpieczenie przed odwrotną polaryzacją znamionowego napięcia zasilania obwodu sterującego i napięcia zasilania diagnostycznego
- Wyświetlacz stanu: 2 x dwukolorowa dioda LED (zielona, czerwona)
- Napięcie przełączania: min. 19,2 V DC; maks. 30 V DC
- Zastosowanie: Bezpieczne wyłączanie; Duże zapotrzebowanie; Małe zapotrzebowanie; Ex
- Dostawa: Dostawa
- Kolor (obudowa): żółty (RAL 1018)
- Prąd rozruchowy: min. 1 mA; maks. 100 mA
- Opis wyjścia: styki normalnie zamknięte zorientowane na bezpieczeństwo
- Konfiguracja styków: 1 ścieżka prądu zwrotnego
- Maksymalny prąd ciągły: 100 mA
- Napięcie znamionowe izolacji: 250 V AC
- Napięcie znamionowe zasilania obwodu sterującego US: 24 V DC -20% / +25%
- Prąd znamionowy zasilający układ sterujący IS: typowo 25 mA
- Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
- Żywotność mechaniczna: 10 x 10⁶ cykli przełączania
- Typowy czas powrotu: 30 ms (przy sterowaniu za pomocą pinów 05/06)
- Materiał styku: AgCuNi, + Au
- Moc przełączania: 3 A (24 V (DC13)); 3 A (230 V (AC15))
- Bezpiecznik wyjściowy: 150 mA szybki
- CSA, USA/Kanada: CSA, USA/Kanada
- Typ przekaźnika: Przekaźnik elektromechaniczny z wymuszonym prowadzeniem styków zgodnie z normą IEC/EN 61810-3
- Czasy: Czasy
- Typ. Czas wciągania przy Us: 150 ms (przy sterowaniu za pomocą pinów 05/06)
- Czas ponownego uruchomienia: 500 ms
- Nominalny tryb pracy 100 % ED
- Znamionowe napięcie udarowe wytrzymywane / izolacja: Izolacja podstawowa 4 kV pomiędzy wszystkimi torami prądowymi a obudową; Bezpieczna separacja, wzmocniona izolacja 6 kV od obwodu sterowania (05/06) i obwodu diagnostycznego (03/04/02) do toru prądu aktywującego (15/19)
- Czas filtrowania: maks. 3 ms (na pinach 05/06 podczas spadków napięcia przy Us); maks. 3 ms (na pinach 05/06 | niska szerokość impulsu testowego); ≥ 50 ms (na pinach 05/06 | niska częstotliwość impulsu testowego); maks. 17 ms (na pinach 05/06 | duża szerokość impulsu testowego); ≥ 600 ms (na pinach 05/06 | duża szerokość impulsu testowego)
- Liczba wyjść: 1 (nieprzerwane)
- Moc przełączania: min. 20 mW
- Kwadrat. Prąd całkowity: 9 A2 (uwaga: obniżenie wartości znamionowej)
- Dane dotyczące bezpieczeństwa: EN ISO 13849: Dane dotyczące bezpieczeństwa: EN ISO 13849
- Poziom wydajności (PL): e (3 A DC13 | 3 A AC15 | 8760 cykli przełączania/rok)
- Poziom integralności bezpieczeństwa (SIL): 3
- Dane dotyczące bezpieczeństwa: EN IEC 62061: Dane dotyczące bezpieczeństwa: EN IEC 62061
- Minimalny stopień ochrony w miejscu instalacji: IP54
- Maksymalna dopuszczalna wilgotność (przechowywanie/transport): 75% (średnio, sporadycznie 85%, bez kondensacji)
- wtykowy: tak
- Sterowanie: 1- i 2-kanałowe
- Pobór mocy w USA: typowo 0,77 W
- Napięcie zasilania diagnostycznego UD: 24 V DC -20% / +25% (na pinie 04)
- Prąd wejściowy na UD: 7 mA (na pinach 04/03 na UD | + 100 mA w zależności od obciążenia na pinie 02)
- Prąd rozruchowy przy UD: typ. 200 mA (Δt< 1 ms | na pinach 04/03 w UD)
- Przekaźnik: Włączanie bieżącej ścieżki: Przekaźnik: Włączanie ścieżki
- Przekaźnik: ścieżka sprzężenia zwrotnego: Przekaźnik: ścieżka sprzężenia zwrotnego
- Kategoria przystanku: 0
- Dane dotyczące bezpieczeństwa: EN 50156-2: Dane dotyczące bezpieczeństwa: EN 50156-2
- Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – wysokie zapotrzebowanie
- Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie: Dane dotyczące bezpieczeństwa: IEC 61508 – Niskie zapotrzebowanie
- Rodzaj produktu
Przekaźnik sprzęgający
- Model katalogowy producenta
IOA-PSR-PS22-1NO-1NC-24DC
- Złącze czujnika
gniazdo wtykowe
- Napięcie robocze
24 V/DC
- Czas reakcji
150 ms
- Maksymalne napięcie przełączania
230 V DC/AC
30 V/DC
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Standard czujników
CE
- Specyfikacja czujnika
z sygnalizacją bieżącego stanu
IP20
- Minimalna temperatura robocza
-40 °C
- Temperatura pracy (maks.)
70 °C
- Głębokość produktu
112 mm
- Szerokość produktu
10 mm
- Wysokość produktu
75 mm
- Wymiary
(S x W x G) 10 x 75 x 112 mm
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3579333 Przekaźnik sprzęgający Phoenix Contact 2702971 24 V/DC 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579333 Przekaźnik sprzęgający Phoenix Contact 2702971 24 V/DC 1 szt.
Opis
Wtykowy przekaźnik sprzęgający SIL jako akcesorium wejściowe/wyjściowe dla modułu gniazda VIP, aplikacje o wysokim i niskim zapotrzebowaniu SIL 3, stan bezpieczny-wyłączony, łączy cyfrowe sygnały wyjściowe z urządzeniami peryferyjnymi, jedna ścieżka prądu włączającego, jedna ścieżka prądu sprzężenia zwrotnego, filtr impulsów testowych
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
Produkt kierowany jest dla Przedsiębiorców
