Przekaźnik sprzęgający Weidmüller TRS 120VAC RC 1CO 16A

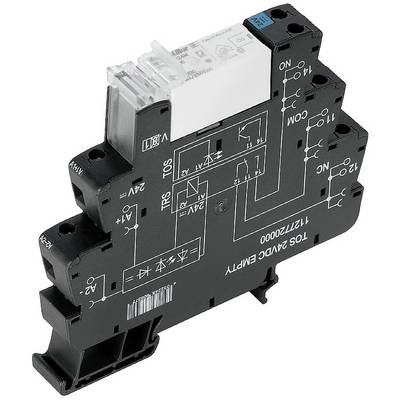

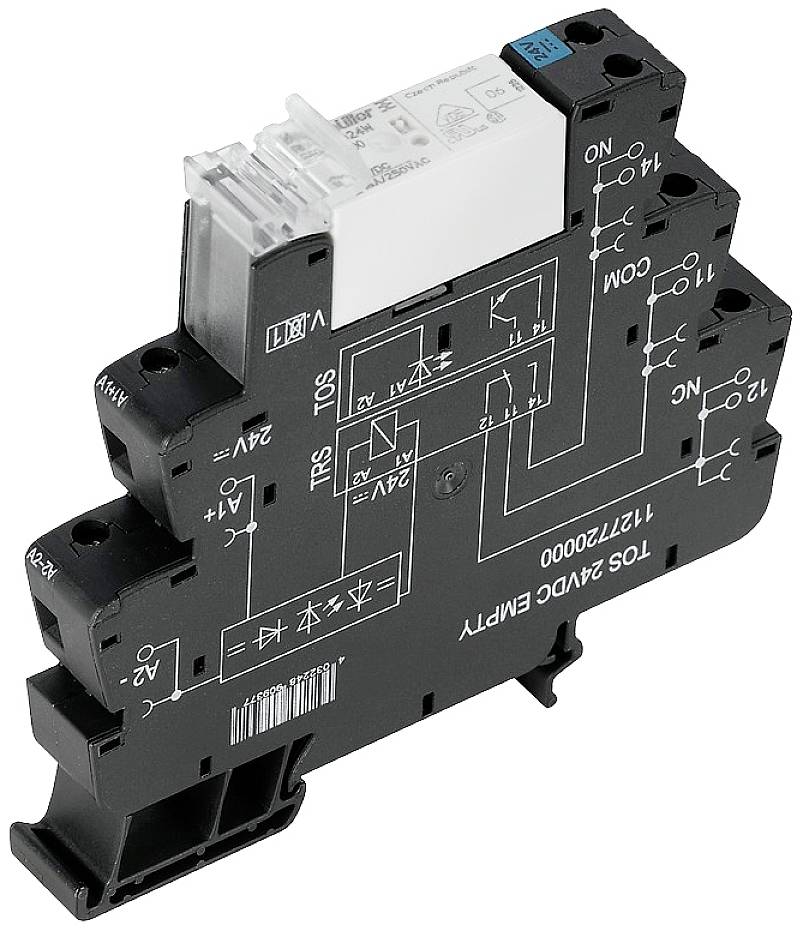

Elektromechaniczny moduł przekaźnikowy z narysowanym schematem połączeń. Komponenty i złącza są oznaczone na czarnej powierzchni.

Rodzaj produktu

Przekaźnik sprzęgający

Rodzaj styku

1 zestyk przełączny

Napięcie znamionowe

120 V/AC

Maksymalne napięcie przełączania

250 V/AC

Maksymalne natężenie przełączania

16 A

Karta katalogowa (PDF)

Dostawa w wt. 5.01.2027

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (103,17 zł / Sztuka)

1031,71 zł

1269,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wilgotność: 5...95% wilg. Wilgotność, Tu = 40 °C, bez kondensacji
Temperatura przechowywania: -40 °C...85 °C
Prąd znamionowy AC: 5,5mA
Moc znamionowa: 0,73 VA
Napięcie odpowiedzi/odpadu typ.: 65 V / 23 V AC
Wskaźnik stanu: zielona dioda LED
Znamionowe napięcie przełączania: 250 VAC
Prąd rozruchowy: 30 A / 4 s
Zdolność łączeniowa DC (omowa), maks.: 384 W @ 24 V
Min. zdolność przełączania: 10 mA @ 10 V, 100 mA @ 5 V
Maksymalna częstotliwość przełączania przy obciążeniu znamionowym: 0,1 Hz
Szyna DIN TS 35
Przycisk testowy: nie
Wskaźnik położenia przełącznika mechanicznego: nie
Napięcie znamionowe: 300 V
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Wytrzymałość dielektryczna wejście - wyjście: 1,2 kVeff / 5 s
Wytrzymałość dielektryczna styk otwarty: 1 kVeff / 1 min
Napięcie wytrzymywane impulsowo: 6 kV (1,2/50 µs)
Długość zdejmowania izolacji z połączenia znamionowego: 8 mm
Moment dokręcania, maks.: 0,4 Nm
Powierzchnia zacisku, przyłącze znamionowe: 1,5 mm²
Powierzchnia zacisku, min.: 0,14 mm²
Powierzchnia zacisku, maks.: 2,5 mm²
Przekrój przyłącza przewodu, litego, min.: 0,14 mm²
Przekrój przyłącza przewodu, litego, maks.: 2,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, min.: 0,14 mm²
Przekrój przyłącza przewodu, cienkodrutowy, maks.: 2,5 mm²
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, min.: 0,25 mm²
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, maks.: 2,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.: 0,25 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.: 2,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, 2 przewody zaciskane, min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, 2 przewody zaciskane, maks.: 1 mm²
Rozmiar ostrza: gr. PH0
Napięcie łączeniowe DC, maks.: 250 V
Opóźnienie wyłączenia: ≤ 7ms
Filtr RC: 94Ω / 100nF
Rodzaj przewodnika: sztywne przewody miedziane, przewody miedziane drobnodrutowe
Prąd wciągania/opadania, typ.: 3,5 mA / 1 mA AC
Napięcie cewki Przekaźnik zastępczy odbiegający od znamionowego napięcia sterującego: Tak
Napięcie cewki przekaźnika zastępczego: 110 V DC

Rodzaj produktu: Przekaźnik sprzęgający

Model katalogowy producenta: TRS 120VAC RC 1CO 16A

Połączenie komponentów: śrubowe

Kolor: czarny

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgNi

Napięcie znamionowe: 120 V/AC

Maksymalne napięcie przełączania: 250 V/AC

Maksymalne natężenie przełączania: 16 A

Maksymalna moc przełączania: 4000 VA

Żywotność mechaniczna: 30x10⁶ cykle

Prześwit odstępu cewki/styku: 5.5 mm

: IP20

Maksymalna temperatura: +60 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 87.8 mm

Szerokość produktu: 12.8 mm

Wysokość produktu: 89.6 mm

Wymiary: (S x W x G) 12.8 x 89.6 x 87.8 mm

Zawartość: 10 szt.

Waga: 56 g

Zgodne z RoHS: Tak

Maksymalne natężenie ciągłe: 16 A

Napięcie robocze: 120 V/AC

Natężenie rozruchowe: 30 A

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1913479 Przekaźnik sprzęgający Weidmüller TRS 120VAC RC 1CO 16A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1913479 Przekaźnik sprzęgający Weidmüller TRS 120VAC RC 1CO 16A

Opis

Przekaźnik sprzęgający jako zamontowany moduł składający się z przekaźnika wtykowego i gniazda wtykowego. Obwody sterujące i obciążenia są izolowane galwanicznie.
