Przekaźnik SSR Phoenix Contact OPT- 5DC/ 24DC/ 5

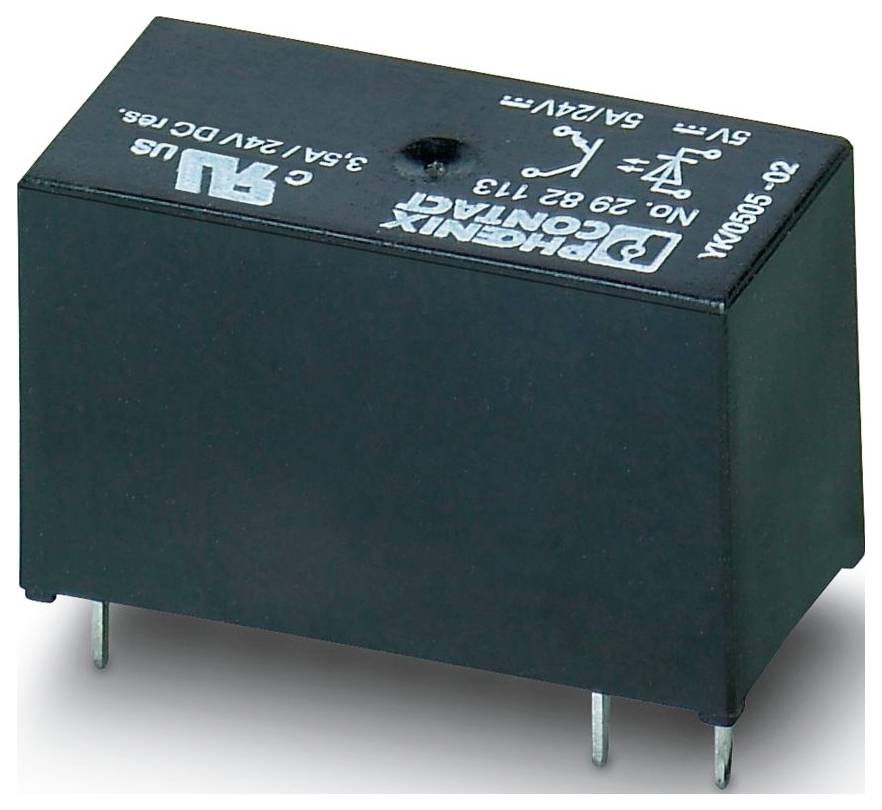

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SSR

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

33 V/DC

Model katalogowy producenta

OPT- 5DC/ 24DC/ 5

Minimalne napięcie robocze

4 V/DC

Karta katalogowa (PDF)

Dostawa w wt. 13.10

5 Sztuki

Ilość (zestaw/y)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (114,55 zł / Sztuka)

1145,53 zł

1409,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 162,59 zł

Dostępnych jest tylko 5 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Szerokość: 12,7 mm
Wysokość: 29 mm
Głębokość: 15,7 mm
Kolor: czarny RAL 9005
Warunki środowiskowe: Warunki środowiskowe
Klasa ochrony: RT III
Temperatura otoczenia (praca): -25 °C ... 60 °C
Temperatura otoczenia (przechowywanie / transport): -25 ° C ... + 70 °C
Normy/przepisy: IEC 60664; EN 50178
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Pozycja montażowa: dowolna
Identyfikacja: ISA-S71.04. Grupa G3 Harsh; EN 60068-2-60
Maksymalna strata mocy w warunkach nominalnych: 0,05 W.
Tryb pracy: 100% ED
Zakres napięcia wejściowego: 4 V DC ... 6 V prądu stałego
Typowy czas włączania: 10 µs
Instrukcja montażu: można łączyć ze sobą bez pozostawiania odstępów
Układ zabezpieczający: Zabezpieczenie przed odwrotną polaryzacją | Dioda zabezpieczająca przed odwrotną polaryzacją; Zabezpieczenie przeciwprzepięciowe
Badanie gazu zanieczyszczającego: Badanie gazu zanieczyszczającego
Zakres napięcia wyjściowego: 3 V DC ... 33 V DC
Maksymalny prąd rozruchowy: 15 A (10 ms)
Właściwości izolacyjne: Normy / Przepisy: Właściwości izolacyjne: Normy / Przepisy
Izolacja: Izolacja podstawowa
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 05.09.2025
Napięcie testowe (wejście/wyjście): 2,5 kV (50 Hz, 1 min., wejście/wyjście)
Nominalne napięcie wejściowe UN: 5 V DC
Zakres napięcia wejściowego względem UN: 0,8 ... 1,2
Próg przełączania sygnału „0” względem UN: 0,15
Próg przełączania sygnału „1” względem UN: 0,5
Typowy prąd wejściowy przy UN: 9 mA
Typowy czas wyłączenia: 400 µs
Częstotliwość komunikacji: 300 Hz
Konfiguracja styków: 1 styk normalnie otwarty
Rodzaj wyjścia cyfrowego: elektroniczne
Maksymalny prąd ciągły: 5 A (patrz krzywa obniżania wartości znamionowych)
Spadek napięcia przy maksymalnym prądzie ciągłym: ≤ 200 mV
Obwód wyjściowy: 2-żyłowy, bez uziemienia
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
Normy / Przepisy: Normy / Przepisy
Napięcie znamionowe izolacji: 100 V DC
Nominalne napięcie wyjściowe: 24 V DC
Zabezpieczenie przeciwprzepięciowe:> 33 V prądu stałego

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: OPT- 5DC/ 24DC/ 5

Minimalne napięcie robocze: 4 V/DC

Maksymalne napięcie robocze: 6 V/DC

Czas reakcji: 10 µs

Czas rozpadu: 400 µs

Rodzaj styku: 1 NO

Maksymalne napięcie przełączania: 33 V/DC

Cechy przekaźnika: dioda zabezpieczająca przed przebiegunowaniem

: RT III

Maksymalna temperatura: 60 °C

Minimalna temperatura: -25 °C

Głębokość produktu: 15.7 mm

Długość produktu: 15.7 mm

Szerokość produktu: 12.7 mm

Wysokość produktu: 29 mm

Wymiary: (D x S x W) 15.7 x 12.7 x 29 mm

Zawartość: 10 szt.

Napięcie wejściowe: 4-6 V

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3580387 Przekaźnik SSR Phoenix Contact OPT- 5DC/ 24DC/ 5

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3580387 Przekaźnik SSR Phoenix Contact OPT- 5DC/ 24DC/ 5

Opis

Miniaturowy przekaźnik półprzewodnikowy wtykowy, przekaźnik półprzewodnikowy mocy, 1 styk normalnie otwarty, wejście: 5 V DC, wyjście: 3-33 V DC/5 A

Opis tego produktu został przetłumaczony automatycznie.
