Name: Przekaźnik SSR Phoenix Contact PLC-HPT-24DC/220DC/10
Brand: Phoenix Contact
SKU: 3579794
Availability: SoldOut

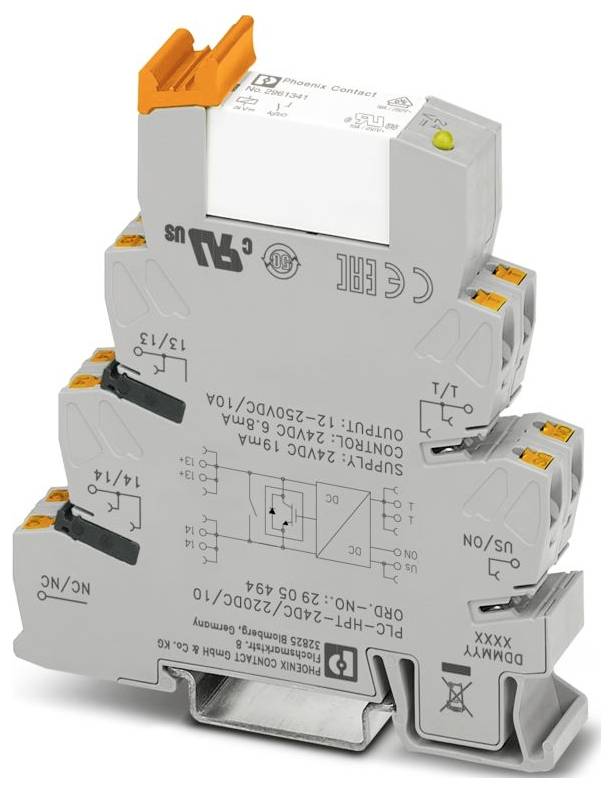

Przekaźnik SSR Phoenix Contact PLC-HPT-24DC/220DC/10-0

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SSR

Rodzaj styku

1 NO

Maksymalne napięcie przełączania

250 V/DC

Model katalogowy producenta

PLC-HPT-24DC/220DC/10

Połączenie komponentów

Wciskane złącze sprężynowo-klatkowe

Karta katalogowa (PDF)

Niedostępne

Suma (369,00 zł / Sztuka)

369,00 zł

300,00 zł

bez VAT (klient biznesowy)

Cena brutto

tylko 49,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: Interfejs PLC
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²; 0,2 mm² ... 2,5 mm² (pojedyncza końcówka przewodu); 2x 0,5 mm² ... 1 mm² (podwójna końcówka przewodu)
Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
Przekrój przewodu AWG: 26 ... 14
Szerokość: 14 mm
Wysokość: 80 mm
Głębokość: 94 mm
Kolor: szary (RAL 7042)
Warunki środowiskowe: Warunki środowiskowe
Temperatura otoczenia (praca): -25 °C ... 60 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... 85 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC 60947-5-1
Typ montażu: montaż na szynie DIN
Kategoria przepięcia III
Stopień zanieczyszczenia: 2
Końcówka odizolowanego przewodu: 10 mm
Pozycja montażowa: dowolna
Tryb pracy: 100% ED
Typowy czas włączania: 20 ms
Instrukcja instalacji: patrz krzywa obniżania mocy
Układ zabezpieczający: dioda odwrotna (brak stałego zabezpieczenia przed odwrotną polaryzacją); warystor
Wskaźnik stanu: dioda LED (żółta)
Zakres napięcia wyjściowego: 12 V DC ... 250 V DC
Oznaczenie: Wyjście hybrydowe DC
Zastosowanie: Funkcja wyjściowa
Maksymalny prąd rozruchowy: 60 A (5 ms | Tamb = 60 °C)
Izolacja: bezpieczna separacja
Status konserwacji danych: Status konserwacji danych
Data ostatniej aktualizacji danych: 15.09.2025
Napięcie znamionowe (dołączony przekaźnik półprzewodnikowy): 24 V DC
Typowy czas wyłączenia: 40 ms
Częstotliwość komunikacji: 1 Hz
Konfiguracja styków: 1 styk normalnie otwarty
Rodzaj wyjścia cyfrowego: elektroniczne
Maksymalny prąd ciągły: 10 A (patrz krzywa obniżania wartości znamionowych)
Obwód wyjściowy: 2-żyłowy / styk normalnie otwarty w pracy równoległej (bez izolacji galwanicznej)
Minimalny prąd obciążenia: 100 mA
Napięcie znamionowe izolacji: 260 V AC
Mierzone napięcie szczytowe: 6 kV
Zabezpieczenie przeciwprzepięciowe:> 275 V
Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami: Właściwości izolacyjne: odległości między obwodami w powietrzu i odległości między obwodami
Napięcie probiercze: 4 kVrms (50 Hz, 1 min., uzwojenie/styk)
Odległości powietrzne i powierzchniowe między obwodami: Odległości powietrzne i powierzchniowe między obwodami
Napięcie znamionowe zasilania obwodu sterującego US: 24 V DC
Zakres napięcia względem US: 0,8 ... 1,2
Prąd znamionowy zasilający sterowanie IS: ≤ 19 mA
Napięcie znamionowe robocze UC: 24 V DC
Zakres napięcia względem UC: 0,8 ... 1,2
Prąd znamionowy roboczy IC: 6,8 mA
Próg przełączania sygnału „0” względem UC:< 0,4
Sygnał progu przełączania „1” względem UC:> 0,8
Stopień ochrony (gniazdo przekaźnika): IP20 (gniazdo przekaźnika)
Klasa ochrony (przekaźnik): RT II (przekaźnik)
Stopień ochrony (miejsce instalacji): IP54 (miejsce instalacji)

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: PLC-HPT-24DC/220DC/10

Połączenie komponentów: Wciskane złącze sprężynowo-klatkowe

Czas reakcji: 20 ms

Czas rozpadu: 40 ms

Rodzaj styku: 1 NO

Maksymalne napięcie przełączania: 250 V/DC

Cechy przekaźnika: dioda LED
warystor

Maksymalna temperatura: 60 °C

Minimalna temperatura: -25 °C

Głębokość produktu: 94 mm

Szerokość produktu: 14 mm

Wysokość produktu: 80 mm

Wymiary: (S x W x G) 14 x 80 x 94 mm

Zawartość: 1 szt.

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3579794 Przekaźnik SSR Phoenix Contact PLC-HPT-24DC/220DC/10

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3579794 Przekaźnik SSR Phoenix Contact PLC-HPT-24DC/220DC/10

Opis

Interfejs PLC, hybrydowy przekaźnik półprzewodnikowy z przekaźnikiem obejściowym i złączem wtykowym, do montażu na szynie DIN NS 35/7,5, wejście: 24 V DC, wyjście: 12 V DC - 250 V DC / 10 A

Opis tego produktu został przetłumaczony automatycznie.
