Przekaźnik SSR Siemens TC-GSR-1-25DD 30 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Biały, trójbiegunowy stycznik Siemens Sirius, oznaczenie modelu 3RT, z przyłączami i typowymi przełącznikami do sterowania elektrycznego.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z wieloma rzędami komponentów elektrycznych i przewodów służących do sterowania i dystrybucji energii.

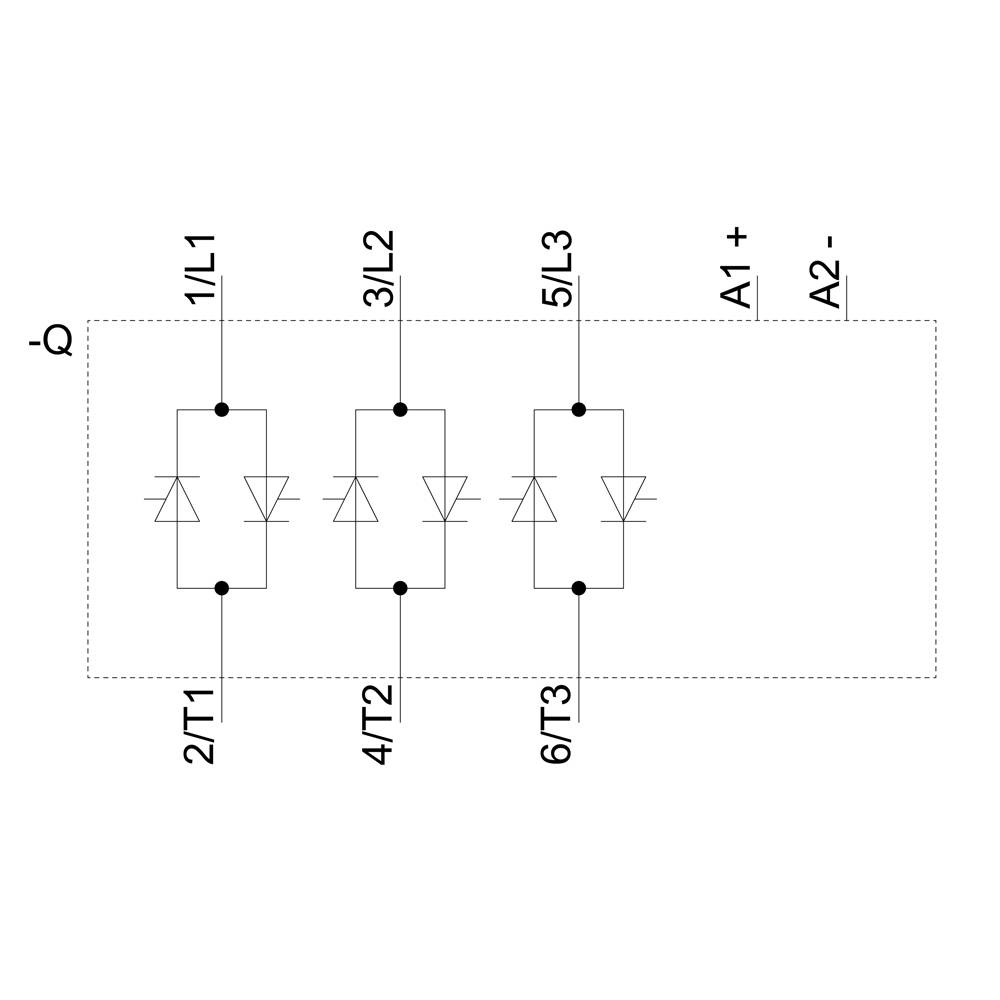

Schemat połączeń trójfazowego prostownika mostkowego. Przedstawia trzy równoległe pary diod, połączone z zaciskami 1/L1, 3/L2, 5/L3.

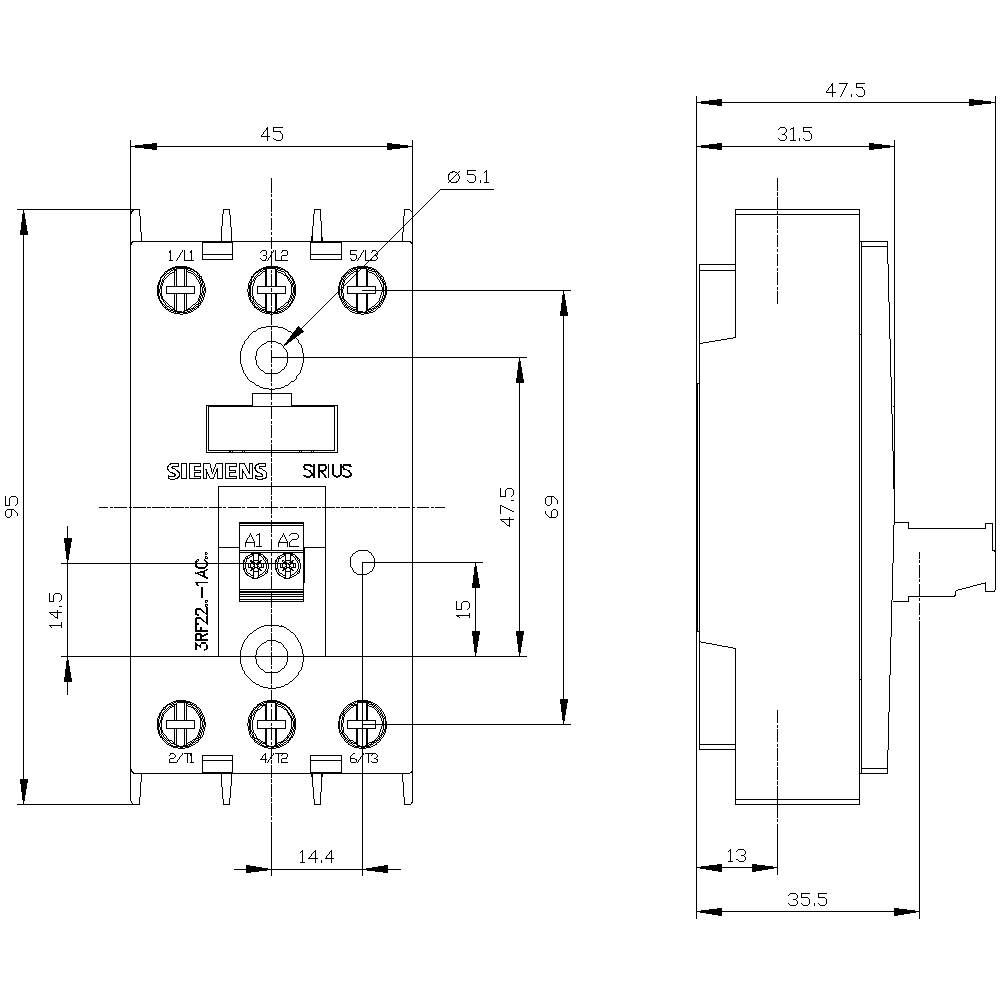

Rysunek techniczny urządzenia Siemens SIRIUS ze szczegółowymi wymiarami w milimetrach. Wymiary: szerokość 47,5 mm, wysokość 95 mm, głębokość 35,5 mm. Przedstawia punkty mocowania śrub.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik SSR

Napięcie sterowania (min.)

4 V/DC

Napięcie sterowania (max.)

30 V/DC

Maksymalne napięcie przełączania

600 V/AC

Karta katalogowa (PDF)

Dostawa w pon. 2.11

Liczba

Sztuki

Suma (625,20 zł / Sztuka)

625,20 zł

769,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik półprzewodnikowy 3-fazowy 3RF22

3-fazowy próbnik

Dane techniczne

Rodzaj mocowania: mocowanie śrubowe
Ilość biegunów 3
Napięcie izolacji: 600 V

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: 3RF2230-1AC45

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Połączenie komponentów: terminal śrubowy

Napięcie sterowania (min.): 4 V/DC

Napięcie sterowania (max.): 30 V/DC

Zakres napięcia sterującego: 4 - 30 V/DC

Kontrolowany prąd (maks.): 30 mA

Prąd udarowy (maks.): 300 A

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Prąd obciążenia (max.): 30 A

Minimalne napięcie wyjściowe: 48 V/AC

Maksymalne napięcie wyjściowe: 600 V/AC

Maksymalne natężenie wyjściowe: 30 A

Rodzaj styku: 3 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 45 mm

Wysokość produktu: 95 mm

Głębokość produktu: 47 mm

Waga: 145 g

Zgodne z RoHS: Tak

Maksymalne natężenie ciągłe: 30 A

Zawartość: 1 szt.

: 3

: TRUE

: 4-30 V

: 30 A

: DC

: 30 A

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1430817 Przekaźnik SSR Siemens TC-GSR-1-25DD 30 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1430817 Przekaźnik SSR Siemens TC-GSR-1-25DD 30 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Opis

Przekaźnik półprzewodnikowy 3RF2, 3-fazowy 30 A / 40 °C 48-600 V / 4-30 V DC 3-fazowy zacisk śrubowy Napięcie blokady 1200 V Przekaźnik półprzewodnikowy SIRIUS 3RF22 do przełączania obciążeń rezystancyjnych/indukcyjnych, np. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są niezwykle niezawodne nawet przy wysokich częstotliwościach przełączania. Kompaktowa konstrukcja oszczędza miejsce na powierzchni chłodzącej. Przekaźniki półprzewodnikowe można również rozszerzyć za pomocą standardowych modułów funkcyjnych 3RF29 do różnych zastosowań, po prostu klikając na nie. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Przekaźniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe w dwóch szerokościach lub jako urządzenia 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy AC lub DC, są dostępne z połączeniami śrubowymi, sprężynowymi lub pierścieniowymi z końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29, wtyczki sterujące i osłony zacisków są również dostępne jako akcesoria.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
