Przekaźnik SSR Siemens TC-GSR-1-25DD 55 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Elektryczny łącznik przekaźnikowy firmy Siemens, model 'SIRIUS', z trzema zaciskami górnymi i trzema dolnymi, przeznaczony do zabezpieczenia linii elektroenergetycznych.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z różnymi komponentami elektrycznymi i okablowaniem.

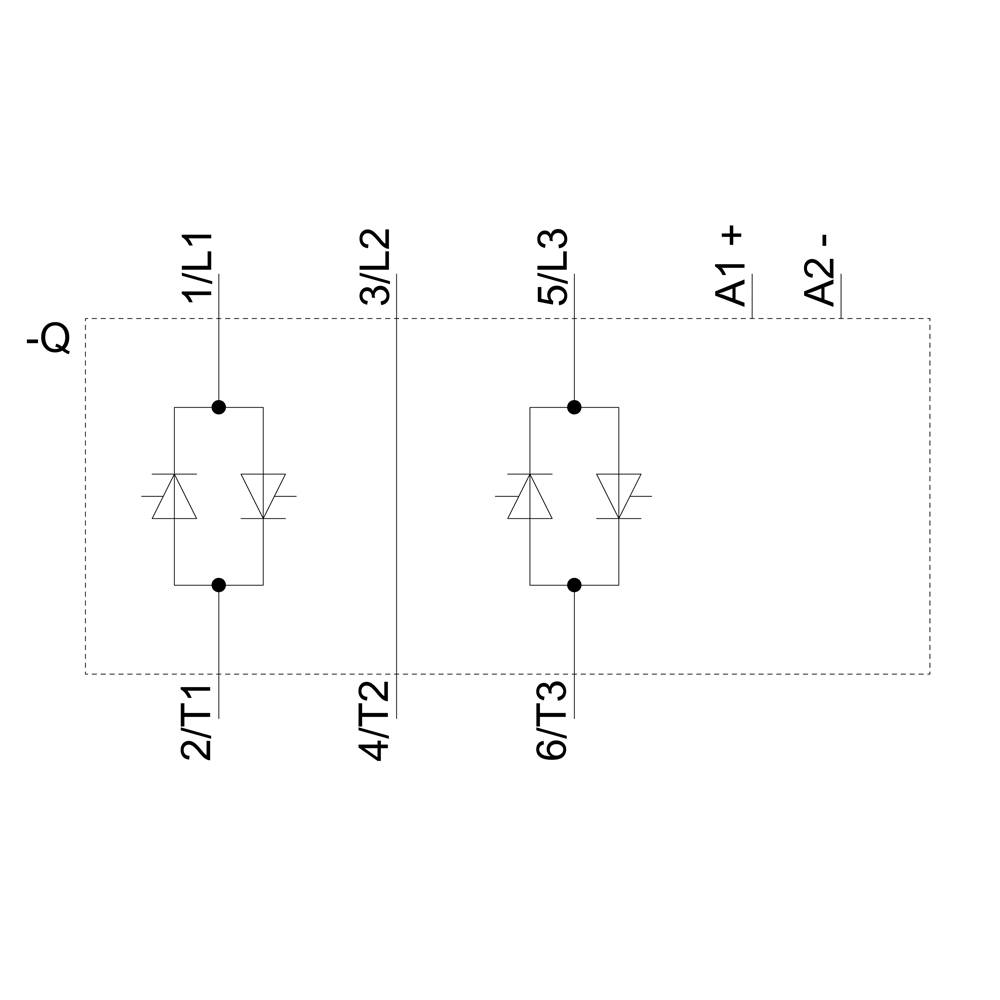

Schemat przedstawia dwa identyczne odcinki, z których każdy posiada dwie diody antyrównoległe. Zaciski 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, A1+, A2-.

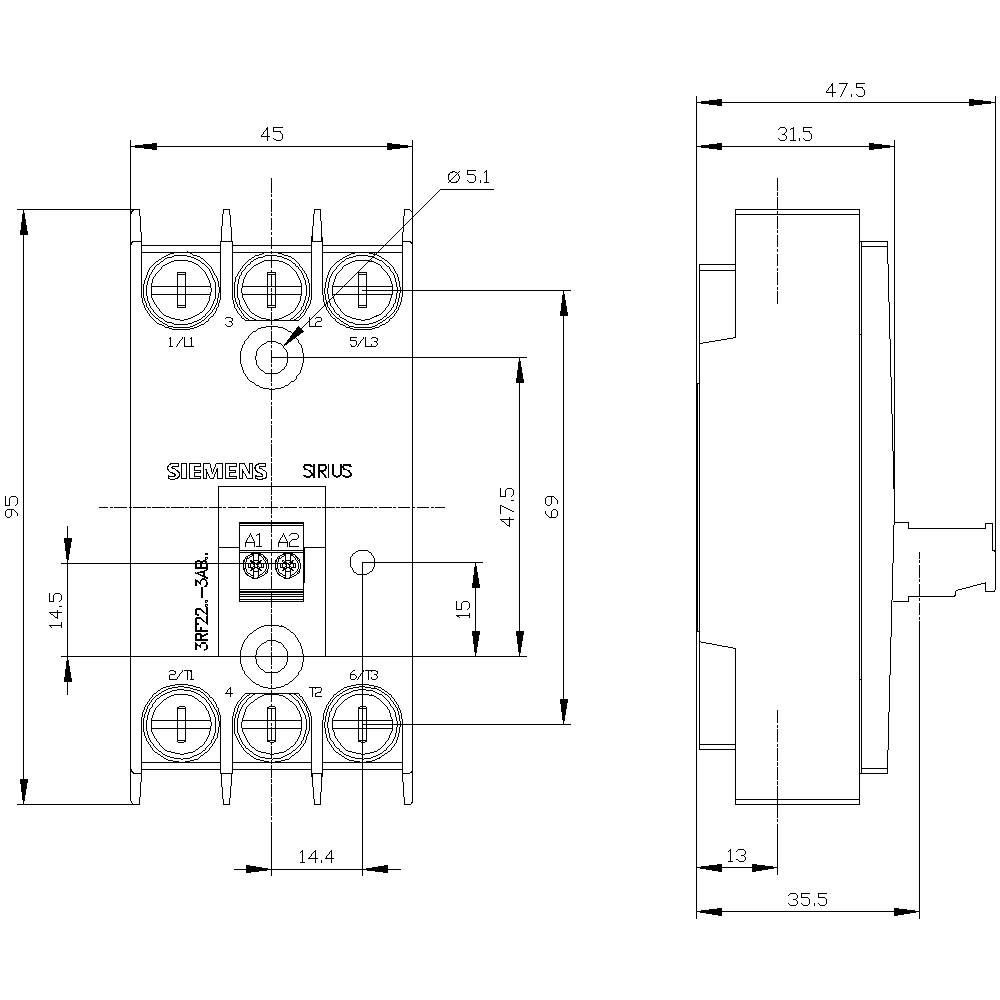

Techniczny rysunek styku Siemensa z szczegółowymi wymiarami w milimetrach, przedstawiający widok z przodu i z boku wraz z oznaczeniami.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik SSR

Napięcie sterowania (min.)

4 V/DC

Napięcie sterowania (max.)

30 V/DC

Maksymalne napięcie przełączania

600 V/AC

Prąd obciążenia (max.)

55 A

Karta katalogowa (PDF)

Dostawa w czw. 22.10

Liczba

Sztuki

Suma (625,20 zł / Sztuka)

625,20 zł

769,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 81,29 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

3-fazowy przekaźnik półprzewodnikowy 3RF22

Sterowane 2-fazowo

Dane techniczne

Sygnał wyjściowy: 5 - 33 V/DC/10 A
Sygnał wejściowy: 24 V/DC/0,4 W

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: 3RF2255-3AB45

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Połączenie komponentów: pierścień 4 mm

Napięcie sterowania (min.): 4 V/DC

Napięcie sterowania (max.): 30 V/DC

Zakres napięcia sterującego: 4 - 30 V/DC

Kontrolowany prąd (maks.): 15 mA

Prąd udarowy (maks.): 600 A

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Prąd obciążenia (max.): 55 A

Rodzaj styku: 2 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP00

Szerokość produktu: 45 mm

Wysokość produktu: 95 mm

Głębokość produktu: 47 mm

Waga: 151 g

Zgodne z RoHS: Tak

Zawartość: 1 szt.

: 3

: TRUE

: 55 A

: DC

: 50 A

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1430868 Przekaźnik SSR Siemens TC-GSR-1-25DD 55 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1430868 Przekaźnik SSR Siemens TC-GSR-1-25DD 55 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Opis

Przekaźnik półprzewodnikowy 3RF2, 3-fazowy 55 A / 40 °C 48-600 V / 4-30 V DC 2-fazowe sterowane połączenie kablowe pierścieniowe napięcie blokujące 1200 V Przekaźnik półprzewodnikowy SIRIUS 3RF22 do przełączania obciążeń rezystancyjnych/indukcyjnych, np. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są niezwykle niezawodne nawet przy wysokich częstotliwościach przełączania. Kompaktowa konstrukcja oszczędza miejsce na powierzchni chłodzącej. Przekaźniki półprzewodnikowe można również rozszerzyć za pomocą standardowych modułów funkcyjnych 3RF29 do różnych zastosowań, po prostu klikając na nie. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Przekaźniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe w dwóch szerokościach lub jako urządzenia 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy AC lub DC, są dostępne z połączeniami śrubowymi, sprężynowymi lub pierścieniowymi z końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29, wtyczki sterujące i osłony zacisków są również dostępne jako akcesoria.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
