Przekaźnik SSR Siemens TC-GSR-1-25DD 90 A 600 V/AC Przełączanie w punkcie zero 1 szt.

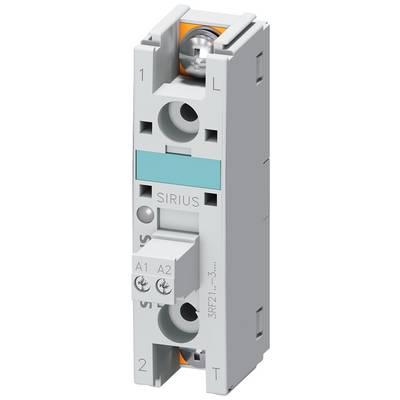

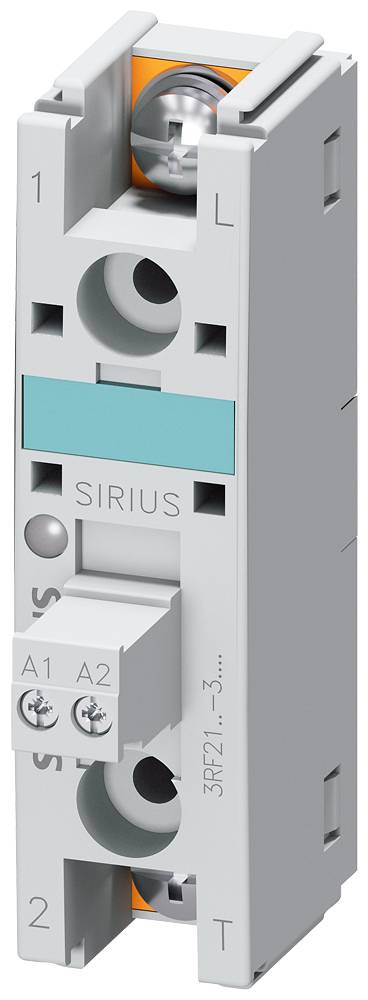

Wąski, szary elektryczny element instalacyjny z napisem 'SIRIUS'. Posiada złącza i śruby, górna połowa ukazuje srebrną listwę zaciskową.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z różnymi komponentami elektrycznymi i okablowaniem, ułożonymi systematycznie na kilku półkach.

Schemat elektryczny z dwiema diodami przeciwrównolegle połączony między zaciskami 1L, 2T po stronie lewej oraz A1+, A2- po stronie prawej.

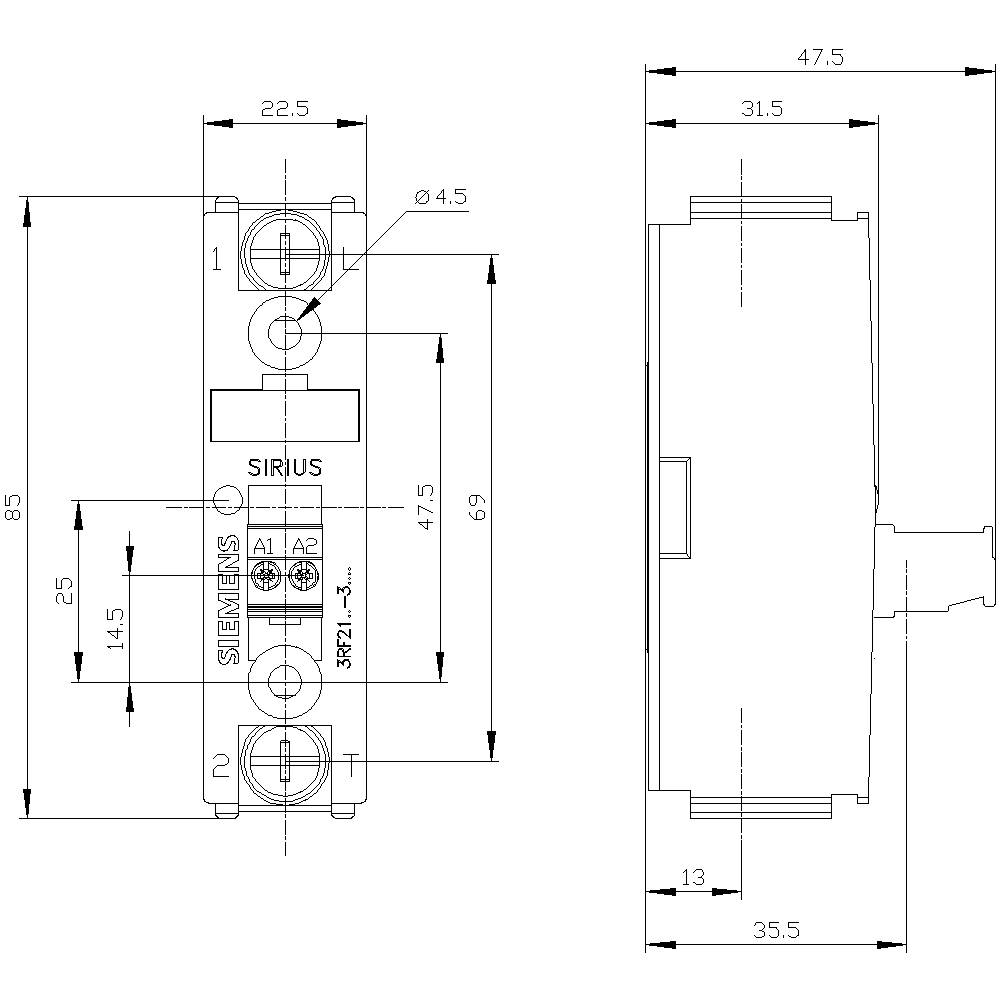

Rysunek techniczny elementu elektrycznego z wymiarami. Przedstawia widok z przodu i z boku urządzenia łączeniowego marki Siemens.

1/4

Zdjęcie poglądowe

Opakowanie

sztuka

Rodzaj produktu

Przekaźnik SSR

Napięcie sterowania (min.)

15 V/DC

Napięcie sterowania (max.)

24 V/DC

Maksymalne napięcie przełączania

600 V/AC

Karta katalogowa (PDF)

Dostawa w czw. 29.10

Liczba

Sztuki

Suma (365,04 zł / Sztuka)

365,04 zł

449,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj mocowania: mocowanie śrubowe
Liczba biegunów: 1
Napięcie izolacji: 600 V

Opakowanie: sztuka

Rodzaj produktu: Przekaźnik SSR

Model katalogowy producenta: 3RF2190-3AA06

Przełączanie (przekaźnik): Przełączanie w punkcie zero

Połączenie komponentów: pierścien 3 mm
pierścień 5 mm

Napięcie sterowania (min.): 15 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 15 - 24 V/DC

Kontrolowany prąd (maks.): 15 mA

Prąd udarowy (maks.): 1150 A

Przełączanie napięcia (min.): 48 V/AC

Maksymalne napięcie przełączania: 600 V/AC

Prąd obciążenia (max.): 90 A

Minimalne napięcie wyjściowe: 48 V/DC

Maksymalne napięcie wyjściowe: 600 V/AC

Maksymalne natężenie wyjściowe: 90 A

Rodzaj styku: 1 NO

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

: IP00

Szerokość produktu: 22.5 mm

Wysokość produktu: 85 mm

Głębokość produktu: 48 mm

Waga: 88 g

Zgodne z RoHS: Tak

Maksymalne natężenie ciągłe: 90 A

Zawartość: 1 szt.

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1430902 Przekaźnik SSR Siemens TC-GSR-1-25DD 90 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1430902 Przekaźnik SSR Siemens TC-GSR-1-25DD 90 A 600 V/AC Przełączanie w punkcie zero 1 szt.

Opis

Przekaźnik półprzewodnikowy 3RF2, 1-fazowy Szerokość 22,5 mm, 90 A 48-600 V / 24 V DC Połączenie kablowe pierścieniowe Przekaźnik półprzewodnikowy SIRIUS 3RF21 do przełączania obciążeń rezystancyjnych/indukcyjnych, np. B. z grzejników lub zaworów w rozlewni.
Urządzenia przełączają się bez zużycia i cicho, dzięki czemu idealnie nadają się do obszarów wrażliwych na hałas (biura, szpitale). Są niezwykle niezawodne nawet przy wysokich częstotliwościach przełączania. Kompaktowa konstrukcja oszczędza miejsce na powierzchni chłodzącej. Przekaźniki półprzewodnikowe można również rozszerzyć za pomocą standardowych modułów funkcyjnych 3RF29 do różnych zastosowań, po prostu klikając na nie. Urządzenia są dopuszczone na całym świecie (np. IEC i UL/CSA).
Przekaźniki półprzewodnikowe są dostępne jako urządzenia 1-fazowe w dwóch szerokościach lub jako urządzenia 3-fazowe. Są dostępne dla różnych mocy i znamionowych napięć roboczych. Zaprojektowane do pracy AC lub DC, są dostępne z połączeniami śrubowymi, sprężynowymi lub pierścieniowymi z końcówkami kablowymi.
Oprócz modułów funkcyjnych 3RF29, wtyczki sterujące i osłony zacisków są również dostępne jako akcesoria.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
