Przekaźnik THT Siemens LZS:RT3A4L24

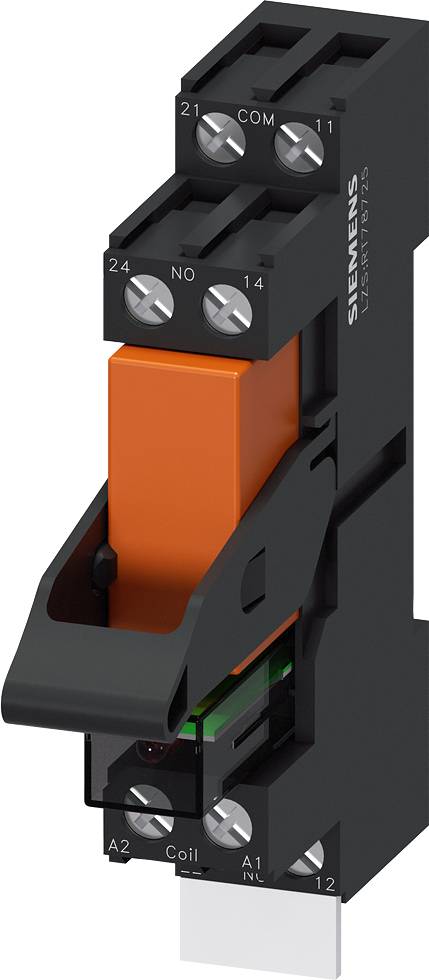

Osprzęt zabezpieczający z pomarańczowym modułem plastikowym i czarnymi zaciskami, przedstawiony w ujęciu perspektywicznym. Ilustracja przedstawia elementy łączące i ich rozmieszczenie.

Zdjęcie poglądowe

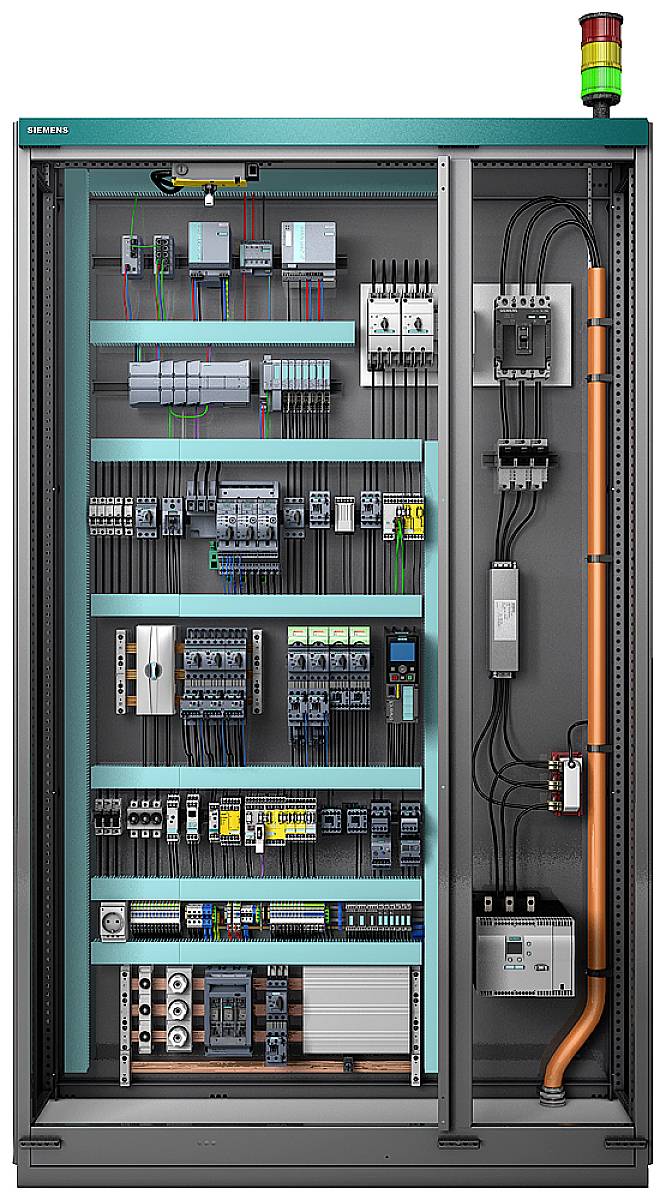

Duży rozdzielnik elektryczny z wieloma komponentami elektrycznymi i okablowaniem, z przewodami w różnych kolorach podłączonymi do różnych zacisków przyłączeniowych.

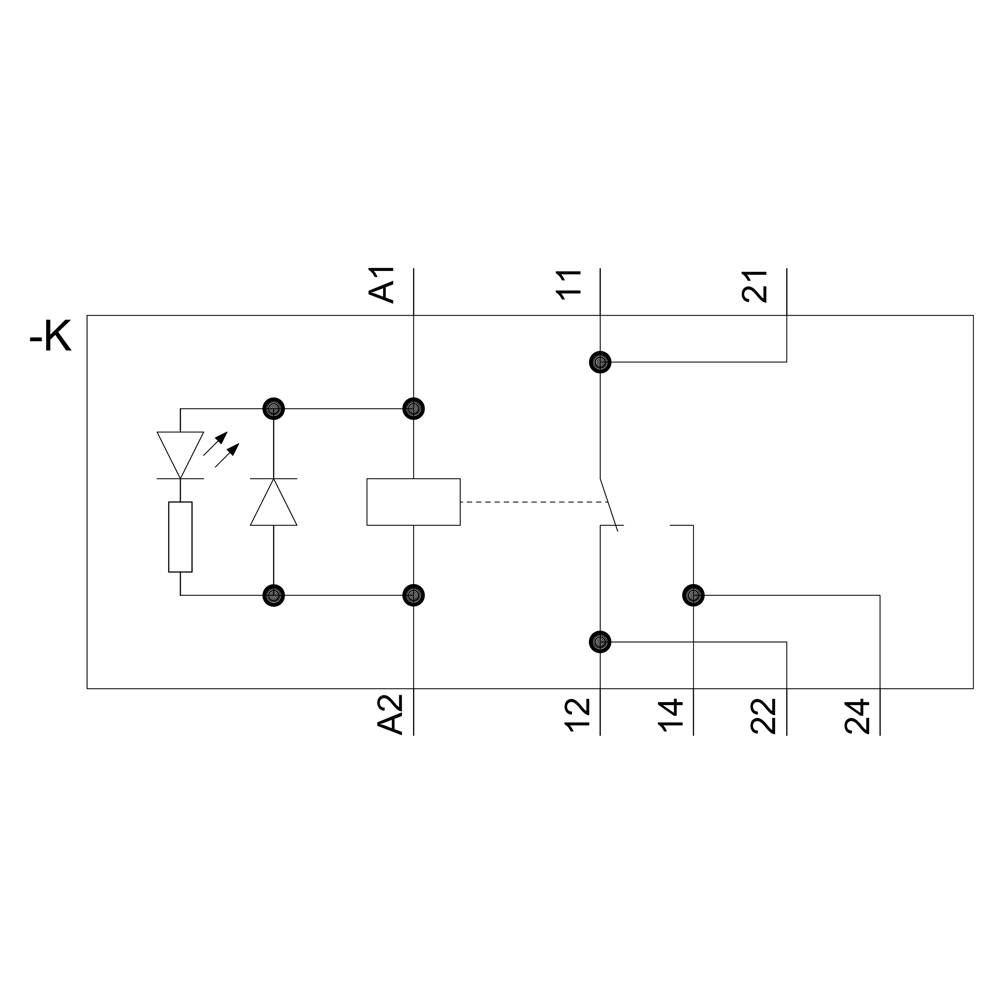

'Schemat blokowy przekaźnika z cewką, diodami i zaciskami A1, A2, 11, 12, 14, 21, 22, 24.'

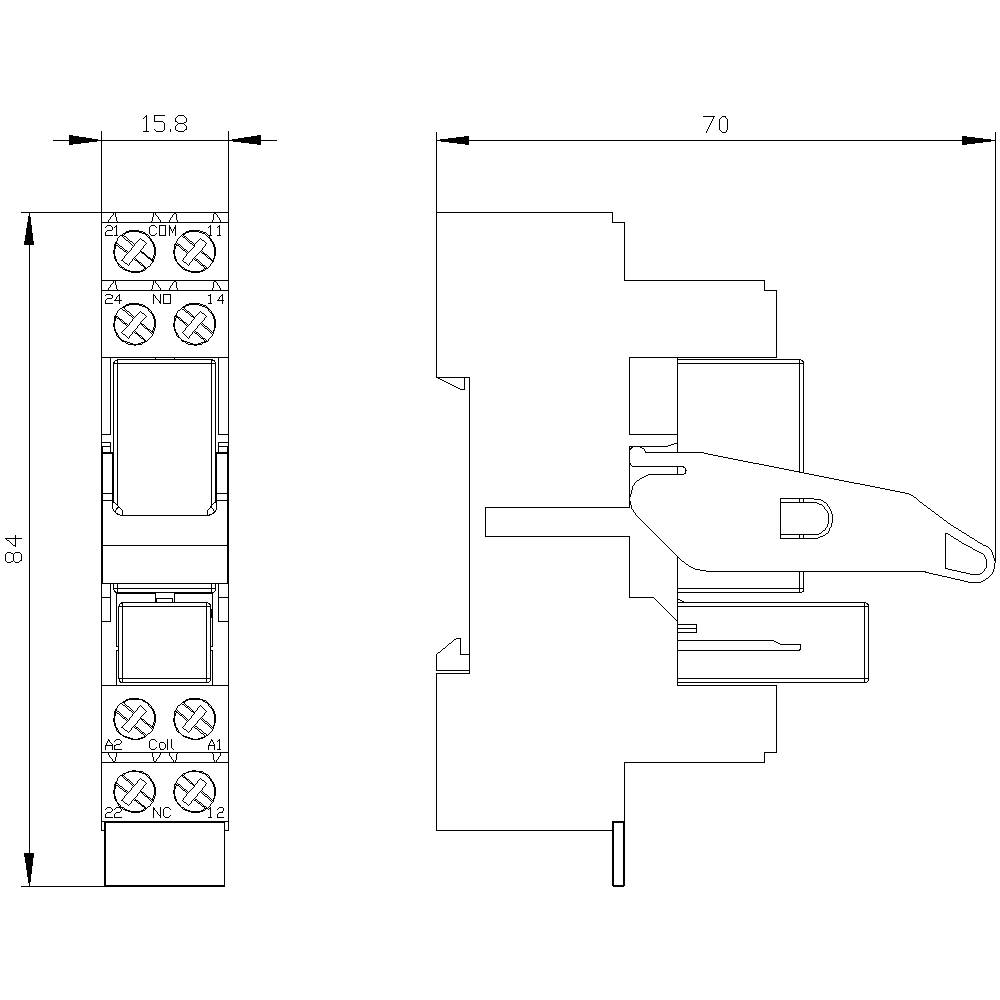

Rysunek techniczny przekaźnika z wymiarami: szerokość 15,8 mm, wysokość 84 mm, głębokość 70 mm. Przedstawia zaciski przyłączeniowe i widok z boku.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik THT

Rodzaj styku

1 zestyk przełączny

Model katalogowy producenta

LZS:RT3A4L24

Połączenie komponentów

śrubowe

Materiał styku

AgNi 90/10

Karta katalogowa (PDF)

Dostawa w pon. 5.10

1 Sztuki

Liczba (Rozmiar opakowania 5 szt.)

Sztuki

Suma (71,38 zł / Sztuka)

356,91 zł

439,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 48,77 zł

Dostępnych jest tylko 1 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Strata mocy: 1 W
prąd cieplny: 16 A.
możliwy do podłączenia przekrój przewodu: 1 mm²-2,5 mm²
Rodzaj zapięcia: zapięcie na zatrzask
Długość zdejmowania izolacji: 8 mm

Rodzaj produktu: Przekaźnik THT

Model katalogowy producenta: LZS:RT3A4L24

Połączenie komponentów: śrubowe

Rodzaj styku: 1 zestyk przełączny

Materiał styku: AgNi 90/10

Żywotność elektryczna: 1000000

Żywotność mechaniczna: 3.0E7

Moc cewki: 1 W

Cechy przekaźnika: dioda LED

: IP20

Maksymalna temperatura: +70 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 78 mm

Szerokość produktu: 15.5 mm

Wysokość produktu: 71 mm

Wymiary: (S x W x G) 15.5 x 71 x 78 mm

Zawartość: 5 szt.

Sposób montażu: wtykany

Napięcie robocze: 24 V/DC

Maksymalne napięcie robocze: 24 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1740392 Przekaźnik THT Siemens LZS:RT3A4L24

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1740392 Przekaźnik THT Siemens LZS:RT3A4L24

Opis

Przekaźnik wtykowy kompletne urządzenie 1 W, DC 24 V moduł LED czerwony standardowe gniazdo wtykowe złącze śrubowe przekaźnik sprzęgający z przekaźnik wtykowy SIRIUS LZS do separacji galwanicznej, Kontaktvervielfachung, do przełączania małych obciążeń jako potencjał przełączanie. Przekaźniki sprzęgające, które posiadają okablowanie bez użycia narzędzi i wstrząsy bezpieczne połączenie dzięki funkcji Push-in-zaciski sprężynowe. Podstawa z separacją galwaniczną umożliwiają łatwe okablowanie logiczne. To zdolność przełączania jest zgodna z AC-15 i DC-13 sprawdzone. Dzięki współpracy z twardego złotem jest optymalnie systemach sterowania elektronicznego. Urządzenia są dostarczane jako kompletne urządzenia lub pojedynczych modułów w trzonkach RT, PT i MT, z lub bez logiczne separacja, w różnych cewek o różnych napięciach oraz w złącze śrubowe lub z zaciskami wtykowymi (push). Szeroki wybór akcesoriów, takich jak np. gniazdo wtykowe, Uchwyt podtrzymujący/Auswerfebugel, okablowania oraz moduły LED do dyspozycji. SIRIUS przekaźnika - program na każdą okazję.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
