Przekaźnik THT Siemens LZS:RT4B4T30

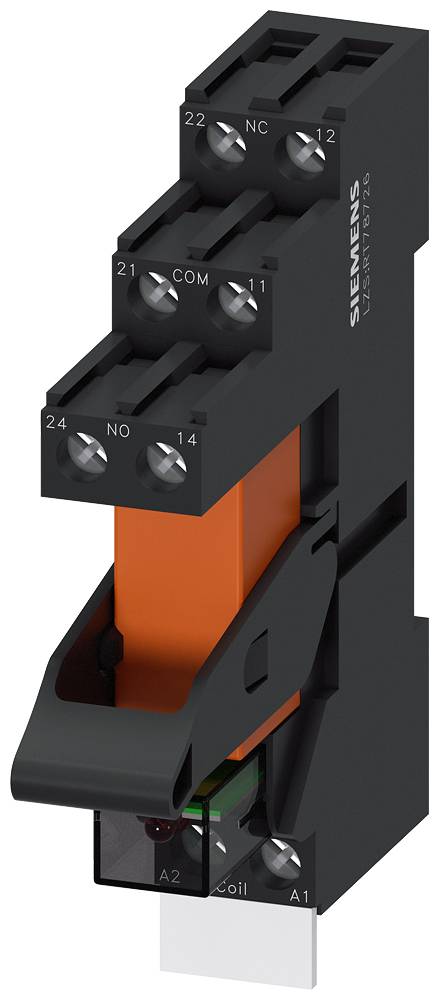

'Przekaźnik Siemensa z pomarańczową wkładką, czterema punktami przyłączeniowymi u góry, widocznym zielonym i czerwonym elementem na dole.'

Zdjęcie poglądowe

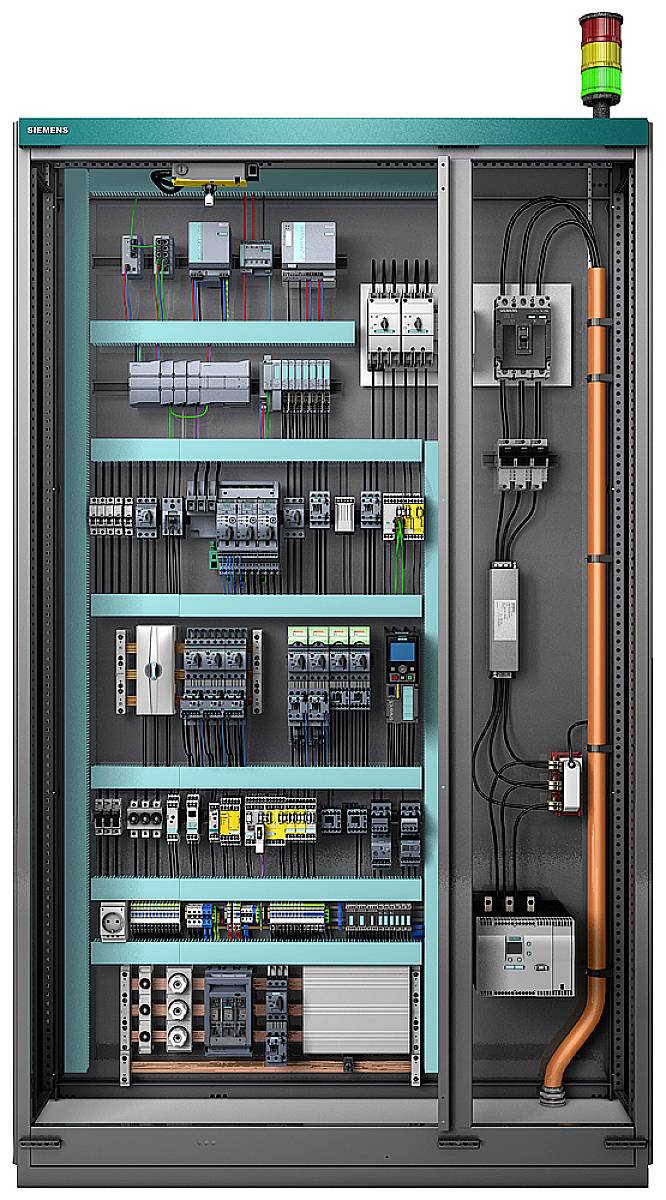

Szafa sterownicza z różnymi elementami elektrycznymi i przewodami, zorganizowana w kilku rzędach i kolumnach. System sygnalizacyjny w postaci świateł (sygnalizator) w prawym górnym rogu wskazuje aktualny stan pracy.

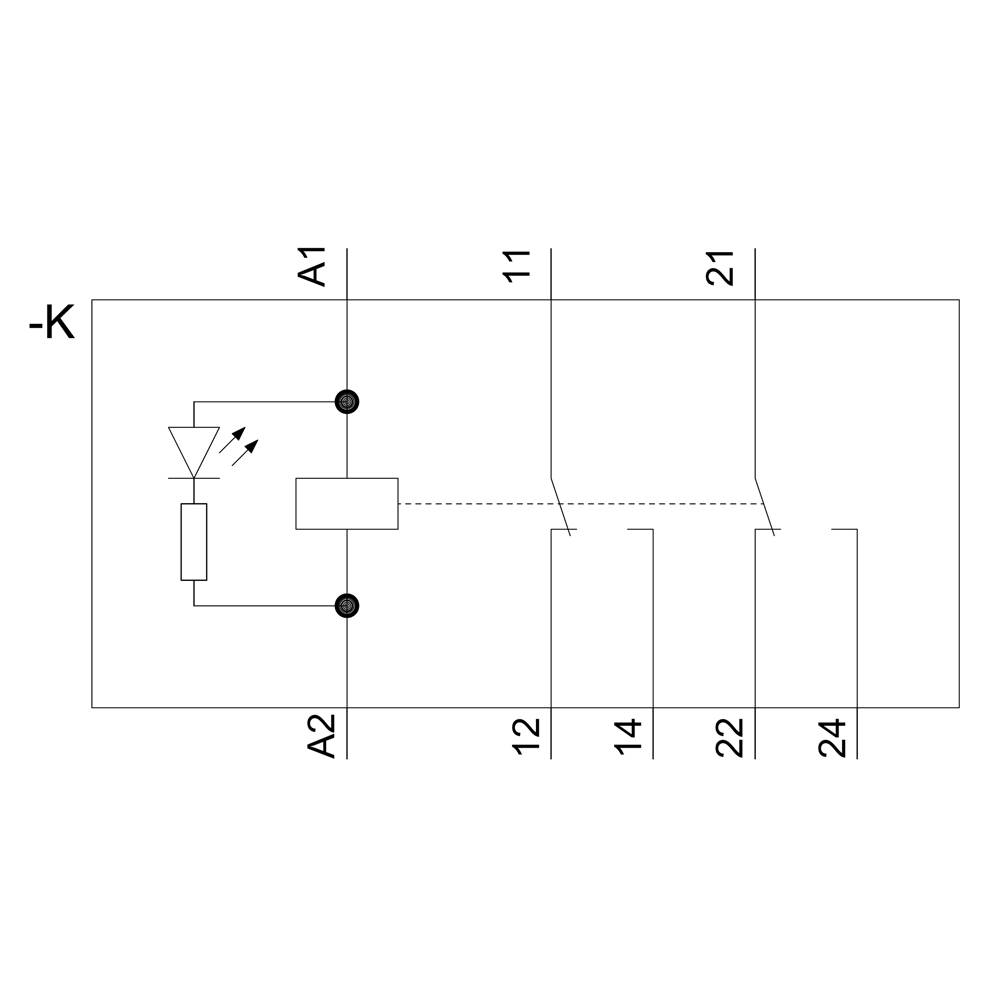

Schemat elektryczny przekaźnika: Przedstawia zaciski A1, A2, 11, 12, 14, 21, 22, 24. Dioda LED i rezystor są podłączone równolegle do zacisków A1 i A2.

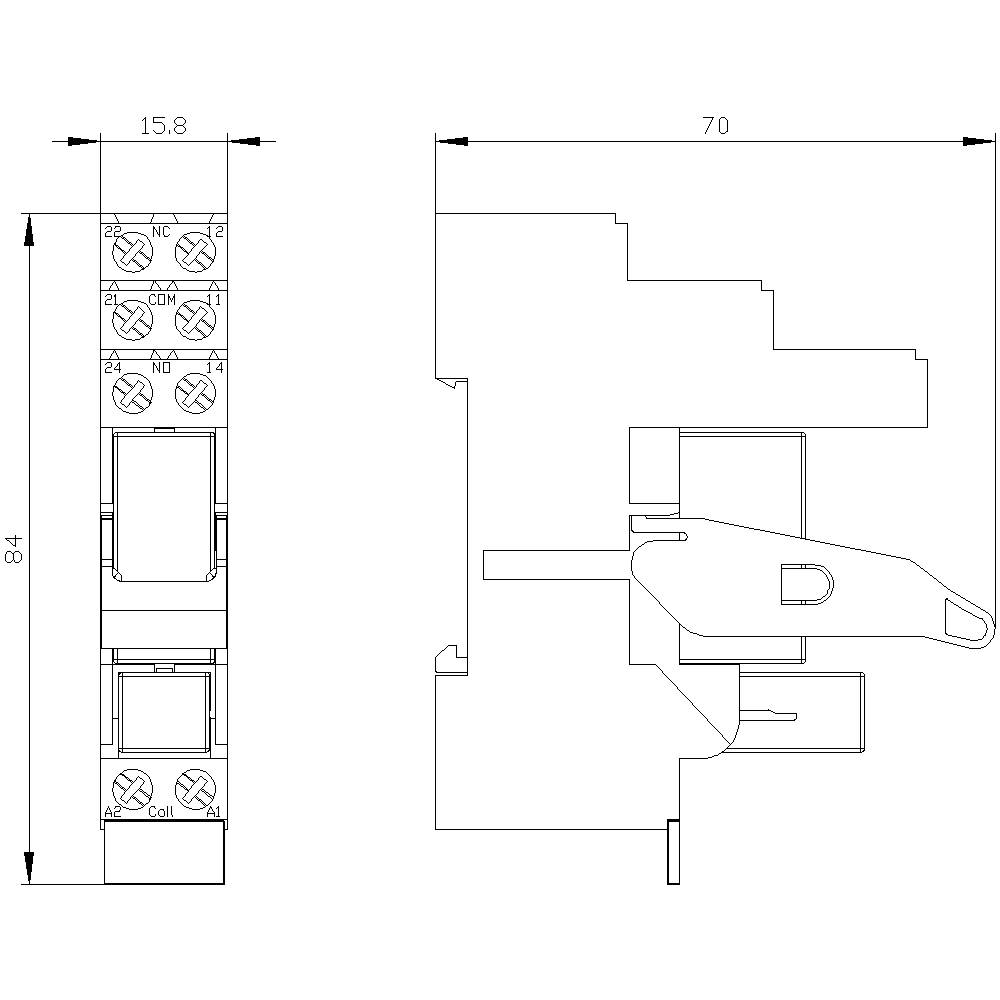

Rysunek techniczny przekaźnika elektrycznego ze szczegółowymi wymiarami: szerokość 15,8 mm, wysokość 84 mm, długość 70 mm. Schemat połączeń po lewej stronie.

1/4

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik THT

Rodzaj styku

2 zestyki przełączne

Model katalogowy producenta

LZS:RT4B4T30

Połączenie komponentów

śrubowe

Maksymalne napięcie robocze

230 V/AC

Karta katalogowa (PDF)

Dostawa w czw. 1.10

Liczba (Rozmiar opakowania 5 szt.)

Sztuki

Suma (86,02 zł / Sztuka)

430,08 zł

529,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Strata mocy: 1 W
prąd cieplny: 8 A.
możliwy do podłączenia przekrój przewodu: 1 mm²-2,5 mm²
Rodzaj zapięcia: zapięcie na zatrzask
Długość zdejmowania izolacji: 8 mm
Częstotliwość napięcia zasilania sterowania: 50/60 Hz

Rodzaj produktu: Przekaźnik THT

Model katalogowy producenta: LZS:RT4B4T30

Połączenie komponentów: śrubowe

Maksymalne napięcie robocze: 230 V/AC

Rodzaj styku: 2 zestyki przełączne

Materiał styku: AgNi 90/10

Żywotność elektryczna: 80000

Żywotność mechaniczna: 5000000

Cechy przekaźnika: wtykowy

: IP20

Maksymalna temperatura: +70 °C

Minimalna temperatura: -40 °C

Głębokość produktu: 77 mm

Szerokość produktu: 15.5 mm

Wysokość produktu: 71 mm

Wymiary: (S x W x G) 15.5 x 71 x 77 mm

Zawartość: 5 szt.

Sposób montażu: wtykany

Napięcie robocze: 230 V/AC

Maksymalne napięcie robocze: 230 V/AC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1740410 Przekaźnik THT Siemens LZS:RT4B4T30

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1740410 Przekaźnik THT Siemens LZS:RT4B4T30

Opis

Przekaźnik wtykowy kompletne urządzenie 2 W, 230 V AC moduł LED czerwony z zaciskami śrubowymi przekaźnik sprzęgający z logiczne rozdzielenie przekaźnik wtykowy SIRIUS LZS do separacji galwanicznej, Kontaktvervielfachung, do małych obciążeń jako potencjał przełączanie. Przekaźniki sprzęgające, które posiadają okablowanie bez użycia narzędzi i wstrząsy bezpieczne połączenie dzięki funkcji Push-in-zaciski sprężynowe. Podstawa z separacją galwaniczną umożliwiają łatwe okablowanie logiczne. To zdolność przełączania jest zgodna z AC-15 i DC-13 sprawdzone. Dzięki współpracy z twardego złotem jest optymalnie systemach sterowania elektronicznego. Urządzenia są dostarczane jako kompletne urządzenia lub pojedynczych modułów w trzonkach RT, PT i MT, z lub bez logiczne separacja, w różnych cewek o różnych napięciach oraz w złącze śrubowe lub z zaciskami wtykowymi (push). Szeroki wybór akcesoriów, takich jak np. gniazdo wtykowe, Uchwyt podtrzymujący/Auswerfebugel, okablowania oraz moduły LED do dyspozycji. SIRIUS przekaźnika - program na każdą okazję.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
