Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.1 A 48 V/DC 10 szt.

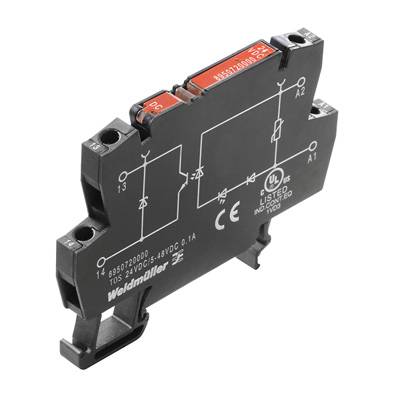

Wąski, czarny wkład elektromagnetyczny z czerwonymi elementami. Oznaczenia i dane techniczne są podane na powierzchni.

Opakowanie

paczka

Rodzaj produktu

Przekaźnik transoptora

Napięcie sterowania (min.)

5 V/DC

Napięcie sterowania (max.)

5 V/DC

Maksymalne napięcie przełączania

48 V/DC

Karta katalogowa (PDF)

Dostawa w pon. 12.10

5 Sztuki

Pokaż produkty alternatywne

Jednostki opakowania

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (52,76 zł / Sztuka)

584,55 zł

-10 %

527,64 zł

649,00 zł

z VAT (klient indywidualny)

Bezpłatna dostawa

tylko 65,03 zł

Dostępnych jest tylko 5 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik interfejsów

Opakowanie przemysłowe, zawartość 10 sztuk

Dane techniczne

Temperatura przechowywania, maks.: 80 °C
Temperatura przechowywania, min.: -40 °C
Wskaźnik stanu: zielona dioda LED
opóźnienie włączenia:< 13µs
opóźnienie wyłączenia:< 42 µs
Spadek napięcia przy maks. obciążeniu:< 1 v
prąd upływu:< 10uA
Odporność na zwarcie: nie
Kolor: czarny
Napięcie znamionowe: 300 V
Kategoria przepięcia III
Strona sterowania odstępem pełzania i odstępu - strona ładunku:> 3mm
Napięcie wytrzymywane impulsowo: 4 kV (1,2/50 µs)
Wilgotność: 5...95% wilg. Wilgotność, Tu = 40 °C, bez kondensacji
MTTF: 2500 lat
Napięcie włączania / wyłączania: 4 V / 1,25 V DC
Obwód ochronny: warystor, ochrona przed odwrotną polaryzacją
Kategoria obciążenia: DC1
Minimalny prąd przełączania: 100 µA
Strona obciążenia obwodu ochronnego: Dioda wolnobiegowa
Szyna DIN TS 35
Klasa palności zgodnie z UL 94: V-0
Stopień zanieczyszczenia: 2
Strona kontroli wytrzymałości dielektrycznej - strona obciążenia: 1,2 kVeff / 1 min
Długość odizolowania znamionowego połączenia: 9 mm
Powierzchnia zacisku, przyłącze znamionowe: 2,5 mm²
Powierzchnia zacisku, min.: 0,5 mm²
Powierzchnia zacisku, maks.: 4 mm²
Przekrój przyłącza przewodu AWG, min.: AWG 20
Przekrój przyłącza przewodu AWG, maks.: AWG 12
Przekrój przyłącza przewodu, litego, min.: 0,5 mm²
Przekrój przyłącza przewodu, litego, maks.: 4 mm²
Przekrój przyłącza przewodu, cienkodrutowy, min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, maks.: 2,5 mm²
Przekrój przyłącza przewodu elastycznego, min (AWG): AWG 20
Przekrój przyłącza przewodu, linka cienkodrutowa, maks. (AWG): AWG 12
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, min.: 0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu AEH z kołnierzem z tworzywa sztucznego DIN 46228/4, maks.: 1,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.: 1,5 mm²
Wymiar ostrza: 0,6 x 3,5 mm
maks. częstotliwość przełączania (napięcie sterujące DC): 3000 Hz
Moment dokręcania, min.: 0,4 Nm
Moment dokręcania, maks.: 0,6 Nm

Opakowanie: paczka

Rodzaj produktu: Przekaźnik transoptora

Model katalogowy producenta: TOS 5VDC/48VDC 0,1A

Połączenie komponentów: śrubowe

Napięcie sterowania (min.): 5 V/DC

Napięcie sterowania (max.): 5 V/DC

Zakres napięcia sterującego: 5 - 5 V/DC

Kontrolowany prąd (maks.): 7.7 mA

Przełączanie napięcia (min.): 5 V/DC

Maksymalne napięcie przełączania: 48 V/DC

Prąd obciążenia (max.): 0.1 A

Maksymalna moc przełączania: 40 mW

Minimalne napięcie wyjściowe: 5 V/DC

Maksymalne napięcie wyjściowe: 48 V/DC

Maksymalne natężenie wyjściowe: 0.1 A

Rodzaj styku: 1 NO

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 6.1 mm

Wysokość produktu: 74.4 mm

Głębokość produktu: 55 mm

Waga: 20.3 g

Produkt przemysłowy: tak

Maksymalne natężenie ciągłe: 0.1 A

Zawartość: 10 szt.

Nominalne napięcie sterowania: 5 V/DC

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 391943 Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.1 A 48 V/DC 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 391943 Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.1 A 48 V/DC 10 szt.

Opis

Weidmüller 8950700000 |TERMOPTO - przekaźnik półprzewodnikowy od 5 do 48 V DC w wersji z wyjściem 0,1 A, z wejściem AC lub DC, dostępny w różnych wariantach: Ze złączem śrubowym. Szerokości 6,1 mm. Z różnego typu wejściowymi obwodami zabezpieczającymi (dioda zwrotna, warystor). Mostki poprzeczne. Typ budowy zamknięty.
