Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.5 A 48 V/DC Obwód prądu stałego 10 szt.

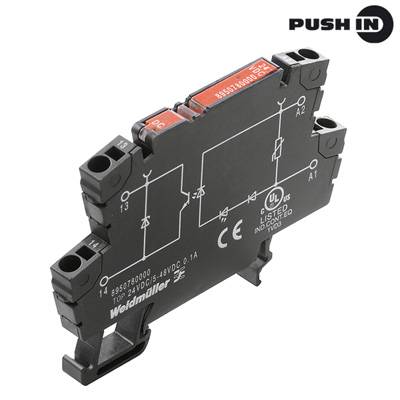

Czarny elektryczny moduł przekaźnikowy firmy Weidmüller z napisem 'PUSH IN'. Przedstawia schemat podłączenia i specyfikację techniczną.

Opakowanie

paczka

Rodzaj produktu

Przekaźnik transoptora

Napięcie sterowania (min.)

24 V/DC

Napięcie sterowania (max.)

24 V/DC

Maksymalne napięcie przełączania

48 V/DC

Karta katalogowa (PDF)

Dostawa w śr. 7.10

5 Sztuki

Pokaż produkty alternatywne

Jednostki opakowania

Liczba (Rozmiar opakowania 10 szt.)

Sztuki

Suma (74,72 zł / Sztuka)

747,15 zł

918,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

Dostępnych jest tylko 5 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik interfejsów

Opakowanie przemysłowe, zawartość 10 sztuk

Dane techniczne

Temperatura przechowywania, maks.: 80 °C
Temperatura przechowywania, min.: -40 °C
Wskaźnik stanu: zielona dioda LED
opóźnienie włączenia:< 20µs
Opóźnienie wyłączenia: ≤ 600 µs
Spadek napięcia przy maks. obciążeniu:< 1 v
prąd upływu:< 10uA
Odporność na zwarcie: nie
Kolor: czarny
Napięcie znamionowe: 300 V
Kategoria przepięcia III
Strona sterowania odstępem pełzania i odstępu - strona ładunku:> 3mm
Napięcie wytrzymywane impulsowo: 4 kV (1,2/50 µs)
Wilgotność: 5...95% wilg. Wilgotność, Tu = 40 °C, bez kondensacji
MTTF: 2500 lat
Napięcie włączania / wyłączania: 19,2 V / 6 V DC
Obwód ochronny: warystor, ochrona przed odwrotną polaryzacją
Kategoria obciążenia: DC1
Strona obciążenia obwodu ochronnego: Dioda wolnobiegowa
Szyna DIN TS 35
Klasa palności zgodnie z UL 94: V-0
Stopień zanieczyszczenia: 2
Strona kontroli wytrzymałości dielektrycznej - strona obciążenia: 1,2 kVeff / 1 min
Długość zdejmowania izolacji z połączenia znamionowego: 10 mm
Powierzchnia zacisku, przyłącze znamionowe: 1,5 mm²
Powierzchnia zacisku, min.: 0,5 mm²
Powierzchnia zacisku, maks.: 2,5 mm²
Przekrój przyłącza przewodu AWG, min.: AWG 20
Przekrój przyłącza przewodu AWG, maks.: AWG 14
Przekrój przyłącza przewodu, litego, min.: 0,5 mm²
Przekrój przyłącza przewodu, litego, maks.: 1,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, maks.: 1,5 mm²
Przekrój przyłącza przewodu elastycznego, min (AWG): AWG 20
Przekrój przyłącza przewodu, linka cienkodrutowa, maks. (AWG): AWG 14
Przekrój przyłącza przewodu AEH z cienkiego drutu z kołnierzem z tworzywa sztucznego DIN 46228/4, min.: 0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu AEH z kołnierzem z tworzywa sztucznego DIN 46228/4, maks.: 1,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min.: 0,5 mm²
Przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks.: 1,5 mm²
Wymiar ostrza: 0,6 x 3,5 mm
maks. częstotliwość przełączania (napięcie sterujące DC): 200 Hz

Opakowanie: paczka

Rodzaj produktu: Przekaźnik transoptora

Model katalogowy producenta: TOP 24VDC/48VDC 0,5A

Przełączanie (przekaźnik): Obwód prądu stałego

Połączenie komponentów: zacisk push-in

Napięcie sterowania (min.): 24 V/DC

Napięcie sterowania (max.): 24 V/DC

Zakres napięcia sterującego: 24 - 24 V/DC

Kontrolowany prąd (maks.): 7 mA

Przełączanie napięcia (min.): 5 V/DC

Maksymalne napięcie przełączania: 48 V/DC

Prąd obciążenia (max.): 0.5 A

Maksymalna moc przełączania: 170 mW

Minimalne napięcie wyjściowe: 5 V/DC

Maksymalne napięcie wyjściowe: 48 V/DC

Maksymalne natężenie wyjściowe: 0.5 A

Rodzaj styku: 1 NO

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

: IP20

Szerokość produktu: 6.1 mm

Wysokość produktu: 79.4 mm

Głębokość produktu: 55 mm

Waga: 19.6 g

Produkt przemysłowy: tak

Maksymalne natężenie ciągłe: 0.5 A

Zawartość: 10 szt.

Nominalne napięcie sterowania: 24 V/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 391978 Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.5 A 48 V/DC Obwód prądu stałego 10 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 391978 Przekaźnik transoptora Weidmüller TC-GSR-1-25DD 0.5 A 48 V/DC Obwód prądu stałego 10 szt.

Opis

Weidmüller 8950980000 |TERMOPTO - przekaźnik półprzewodnikowy od 5 do 48 V DC w wersji z wyjściem 0,5 A, z wejściem AC lub DC, dostępny w różnych wariantach: Ze złączem PUSH INSzerokości 6,1 mm. Z różnego typu wejściowymi obwodami zabezpieczającymi (dioda zwrotna, warystor, filtr RC)Mostki poprzeczne. Typ budowy zamknięty.
