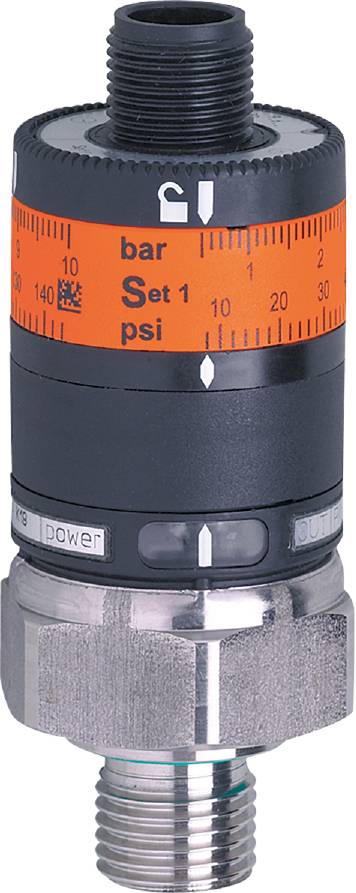

Przełącznik ifm Electronic PK5521, 0 psi do 3625 psi, M12, 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przełącznik
Złącze czujnika
M12
Typ czujnika
nadmiar ciśnienia
Zakres pomiarowy (ciśnienie) (maks.)
3625 psi
Maksymalne napięcie robocze
32 V/DC
Karta katalogowa (PDF)
Liczba
Suma (730,89 zł / Sztuka)
730,89 zł
898,99 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
14 dni na zwrot w cenie
Cechy produktu
Czujnik ciśnienia
- Prosta regulacja punktu przełączania za pomocą pierścienia regulacyjnego
- Wysoka długoterminowa stabilność dzięki wytrzymałej celi pomiarowej ze stali nierdzewnej o wysokiej dopuszczalnej wytrzymałości na ściskanie
- Blokada mechaniczna zapobiega niepożądanej regulacji
- Oczekiwana żywotność ponad 50 milionów cykli drukowania
- Do stosowania w hydraulice, pneumatyce, klimatyzacji i chłodnictwie
Dane techniczne
- Liczba wyjść cyfrowych: 1
- Liczba wejść i wyjść: Liczba wyjść cyfrowych: 1
- Wyświetlacz: Działanie: LED, zielony; Stan przełączania: LED, żółty
- Wytrzymałość na ściskanie [psi]: 5800
- Odchylenie charakterystyki w procentach, wartość końcowa:< ± 1,5 (BFSL) /< ±2,5 (LS); (BFSL = linia prosta najlepszego dopasowania (ustawienie najmniejszej wartości); LS = ustawienie punktu granicznego)
- Regulacja punktu przełączania: pierścień regulacyjny
- Wartość końcowa procentowa dokładności punktu przełączania:< ±2,5; (dokładność ustawienia)
- Temperatura otoczenia-1 [°C]: -25...80
- Końcowa wartość procentowa powtarzalności:< ±0,5; (podczas wahań temperatury< 10 tys.)
- Moment dokręcania [Nm]: 25
- Zastosowanie: do zastosowań przemysłowych
- Wersja zabezpieczenia zwarciowego: taktowana
- Funkcja wyjścia: normalnie otwarte
- Sygnał wyjściowy: sygnał przełączający
- Napięcie robocze [V]: 9,6...32 DC
- Stała obciążalność prądowa wyjścia przełączającego DC [mA]: 500
- Obecny element przepustnicy: nie (można doposażyć)
- Rodzaj ciśnienia względnego
- Wytrzymałość na ściskanie [bar]: 400
- Dyrektywa w sprawie urządzeń ciśnieniowych: Dobra Praktyka Inżynierska; nadaje się do mediów grupy płynów 2; Media grupy płynów 1 na zamówienie
- Wersja elektryczna: PNP
- Łączne wyniki: 1
- Masa [g]: 97 400
- Histereza [bar]: 5
- Histereza [MPa]: 0,5
- Histereza [psi]: 72
- Zabezpieczenie przed zwarciem: tak
- Temperatura przechowywania [°C]: -40...100
- Maks. spadek napięcia na wyjściu DC [V]: 2
- Media: Media płynne i gazowe
- Temperatura medium [°C]: -25...80
- Zakres pomiarowy [bar]: 0...250
- Zakres pomiarowy [psi]: 0...3625
- Min. ciśnienie rozrywające [bar]: 1000
- Min. ciśnienie rozrywające [psi]: 14500
- Min. cykle drukowania: 50 milionów
- Min. rezystancja izolacji [MΩ]: 100; (500 V prądu stałego)
- MTTF: 511
- Przyłącze procesowe: przyłącze gwintowe G 1/4 gwint zewnętrzny gwint wewnętrzny: M5
- Częstotliwość przełączania DC [Hz]: 100
- Punkt przełączania SP [bar]: 7,5...250
- Punkt przełączania SP [psi]: 109...3625
- Stopień ochrony: IP 67
- Klasa ochrony III
- Dostępna skala: tak
- Złącze wtykowe: Układ pinów: 0001 - Złącze wtykowe: 1 x M12; Kodowanie: A
- Pobór prądu [mA]:< 25
- Wpływ temperatury na 10 K:< ±0,5
- Odporność na przeciążenie: tak
- Ochrona przed nieprawidłowością biegunową tak
- Materiały mające kontakt z medium: 1.4404 (stal nierdzewna / 316L); FKM
- Rodzaj produktu
Przełącznik
- Model katalogowy producenta
PK5521
- Złącze czujnika
M12
- Typ czujnika
nadmiar ciśnienia
- Wyjście czujnika
PNP
- Zakres pomiarowy (ciśnienie) (min.)
0 psi
- Zakres pomiarowy (ciśnienie) (maks.)
3625 psi
- Zakres pomiarowy (ciśnienie)
0 psi do 3625 psi
- Minimalne napięcie robocze
9.6 V/DC
- Maksymalne napięcie robocze
32 V/DC
- Zasilanie (zakres)
9.6 - 32 V/DC
- Rodzaj styku
1 NO
IP67
- Złącze węża
G1/4 AG
M5 IG
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
80 °C
- Waga
0.0950 kg
- Zgodne z RoHS
Tak
- Zawartość
1 szt.
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3319969 Przełącznik ifm Electronic PK5521, 0 psi do 3625 psi, M12, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3319969 Przełącznik ifm Electronic PK5521, 0 psi do 3625 psi, M12, 1 szt.
Opis
ifm PK5521 Elektroniczny wyłącznik ciśnieniowy
