Name: Przełącznik pomocniczy Siemens 3RH2911-2GA40 3RH29112GA40, 1 szt.
Brand: Siemens
SKU: 2862290
Availability: InStock

Czarne elektromagnetyczne przekaźniki z wieloma zaciskami przyłączeniowymi, oznaczonymi etykietą 'NO' dla każdego przyłącza, przedstawione w widoku trójwymiarowym.

Widok wewnętrzny szafy sterowniczej z elektronicznymi komponentami po lewej stronie oraz mokre od deszczu okno, przez które widać maszyny w warsztacie.

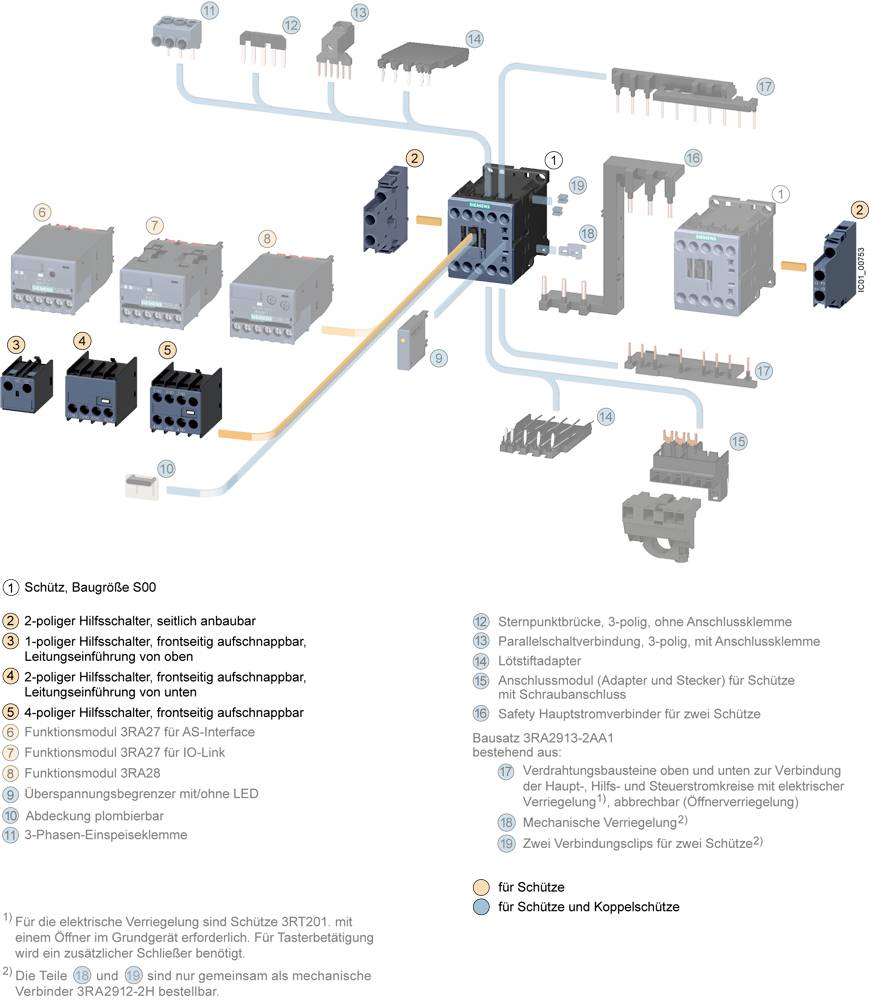

Schemat przedstawia przekaźniki i przełączniki pomocnicze w różnych konfiguracjach. Strzałki łączą elementy. Legenda wyjaśnia symbole i kolory. Główne zastosowanie: obwody elektryczne.

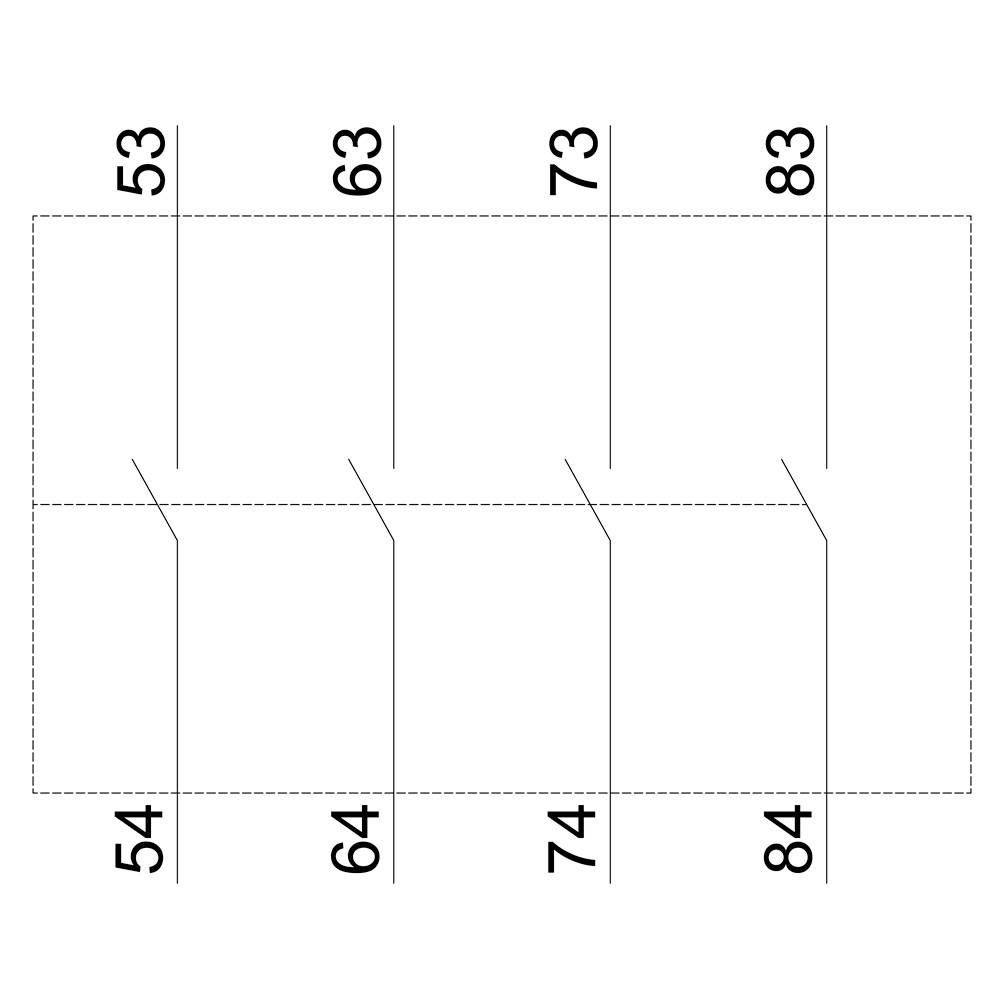

'Przedstawienie dwóch nakładających się prostokątów podzielonych na kolumny z numerami od 53 do 84, zaczynając od góry.'

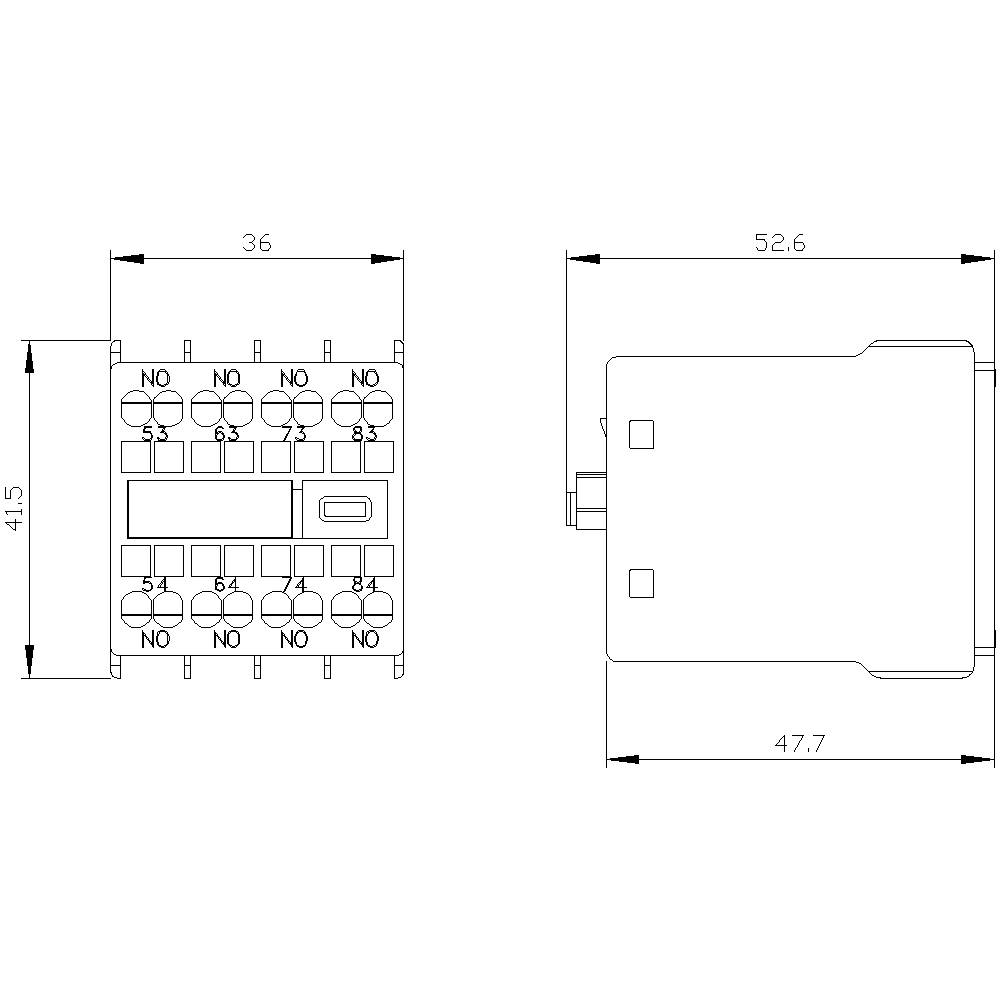

'Rysunek techniczny przekaźnika. Pokazuje widok z przodu i z boku z wymiarami: 36x41,5 mm (widok z przodu), 52,6x47,7 mm (widok z boku).'

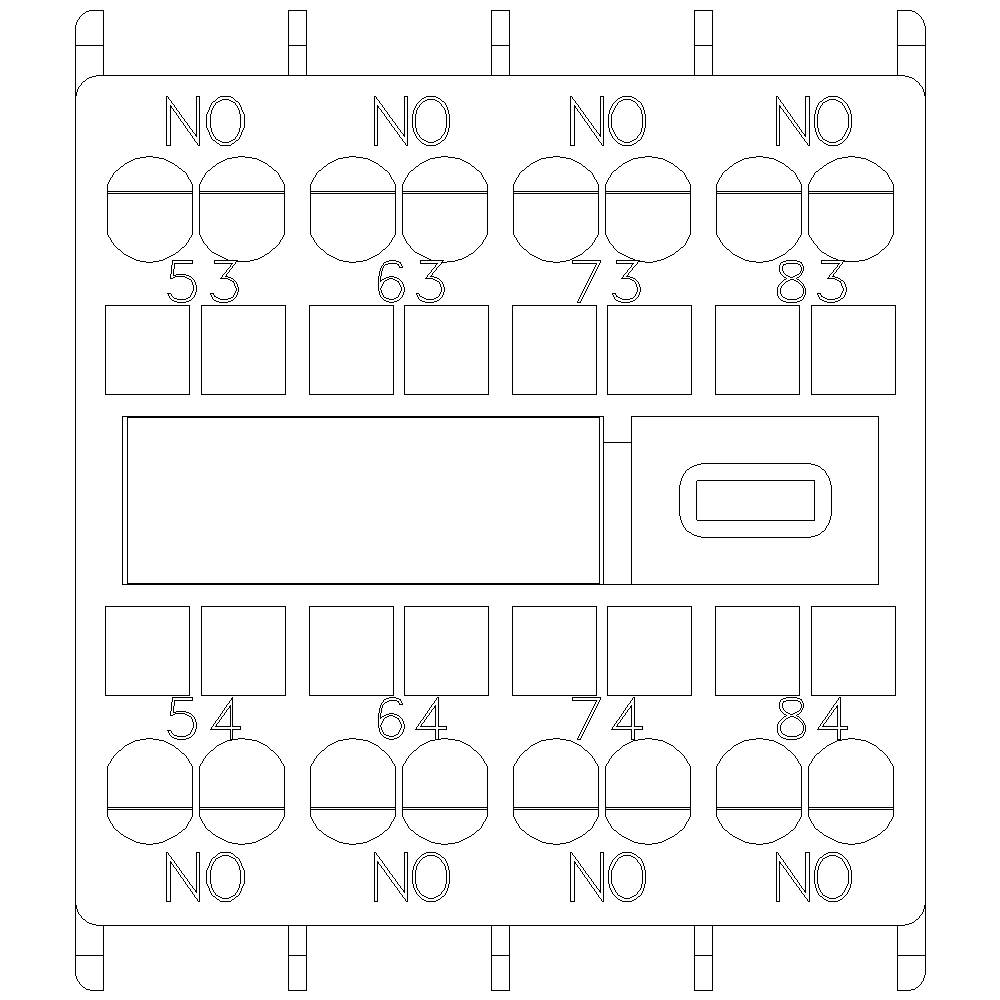

Rysunek schematu elektrycznego z ponumerowanymi zaciskami 53, 63, 73, 83 oraz 54, 64, 74, 84, z oznaczeniem 'NO'.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

terminal przepustowy

Opakowanie

sztuka

Model katalogowy producenta

3RH2911-2GA40

Rozmiar

S00

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Szybka dostawa w śr. 28.10

1 Sztuki

Liczba

Sztuki

Suma (119,00 zł / Sztuka)

119,00 zł

96,75 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 1 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Konstrukcja produktu: można zatrzasnąć z przodu łącznika pomocniczego 3RH2140/3RH2440
Funkcja produktu / działanie wymuszone: tak
Funkcja produktu / sterowanie wymuszone, uwaga: z 3RH2
Obszar zastosowania: do przedłużenia styków pomocniczych w obwodzie sterowania
Przydatność do zastosowania: Stycznik pomocniczy
Napięcie udarowe wytrzymywane: 6 kV
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 14)
Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków pomocniczych / drobnożyłowy / bez obróbki końcówki drutu: 2x (0,5 ... 2,5 mm²)
Przekrój przyłączanego przewodu / do styków pomocniczych / linka / z obróbką końcówki żyły / maks.: 2,5 mm²

Opakowanie: sztuka

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH2911-2GA40

Rozmiar: S00

Rodzaj styku: 4 NO

Rodzaj styku pomocnicznego: 4 NO

Maksymalne natężenie ciągłe: 6 A

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: wtykowy

Sposób montażu: mocowany

Połączenie komponentów: terminal przepustowy

Żywotność elektryczna: 200000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 36 mm

Wysokość produktu: 41.5 mm

Głębokość produktu: 47.7 mm

Wymiary: (S x W x G) 36 x 41.5 x 47.7 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2862290 Przełącznik pomocniczy Siemens 3RH2911-2GA40 3RH29112GA40, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862290 Przełącznik pomocniczy Siemens 3RH2911-2GA40 3RH29112GA40, 1 szt.

Opis

Styk pomocniczy z przodu, 4 tory prądowe NO 1 NO, 1 NO, 1 NO, 1 NO do styczników pomocniczych Wielkość S00 Zaciski sprężynowe 53/54, 63/64, 73/74, 83/84 kodowane fizycznie - tylko puszka być łączone ze stycznikami 3RH2140* i 3RH2440* Hi (zgodnie z EN 50011) Styk pomocniczy SIRIUS 3RH29 do rozszerzania styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu można zamontować na stycznikach 3RT2 i przekaźnikach styczników 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne w wariantach, które można zamontować z przodu lub z boku, z maksymalnie czterema stykami przełączającymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Łączniki pomocnicze mogą być zaprojektowane jako styki z prowadzeniem wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są stale dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
