Przełącznik pomocniczy Siemens 3RV2901-2A 3RV29012A, 1 szt.

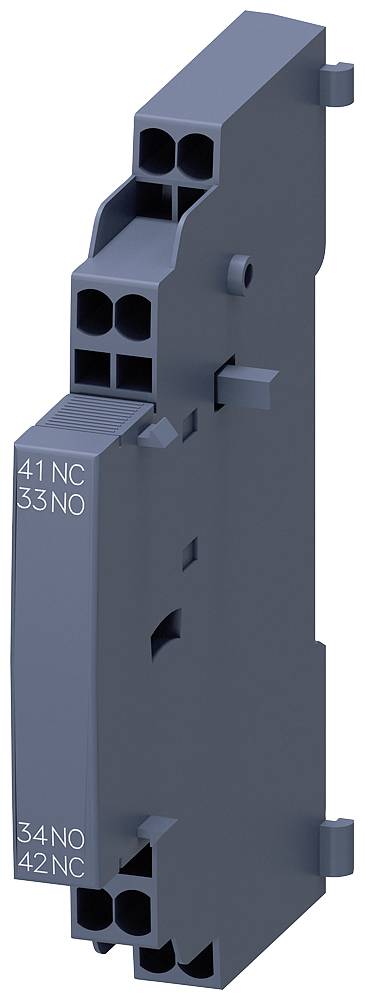

Ciemnoszara, pionowa część plastikowa z kilkoma kwadratowymi złączami, oznaczona napisami '41 NC', '33 NO', '34 NO', '42 NC'.

Zdjęcie poglądowe

Szafa sterownicza z elektronicznymi komponentami obok okna, które podczas deszczu ujawnia widok na przemysłową maszynę.

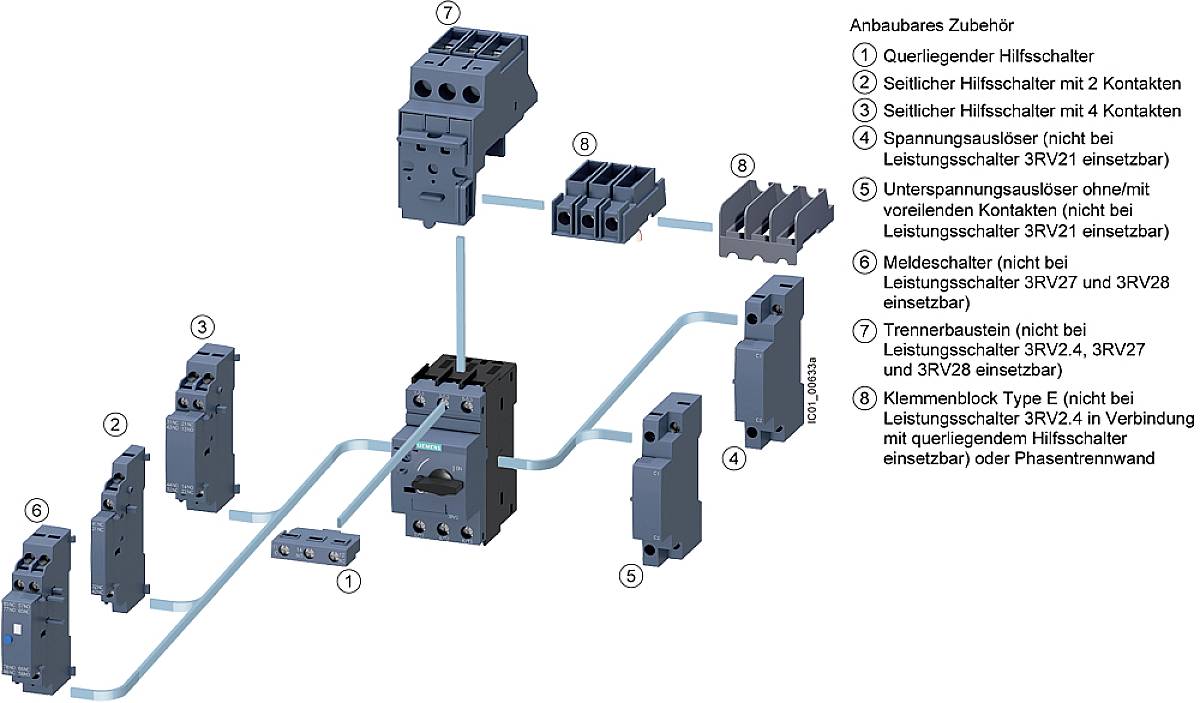

'Elementy dodatkowe': Diagram z różnymi komponentami elektrycznymi, w tym przełącznikami pomocniczymi, stykami sygnalizacyjnymi i modułem rozłączającym. Połączenia między elementami są zaznaczone.

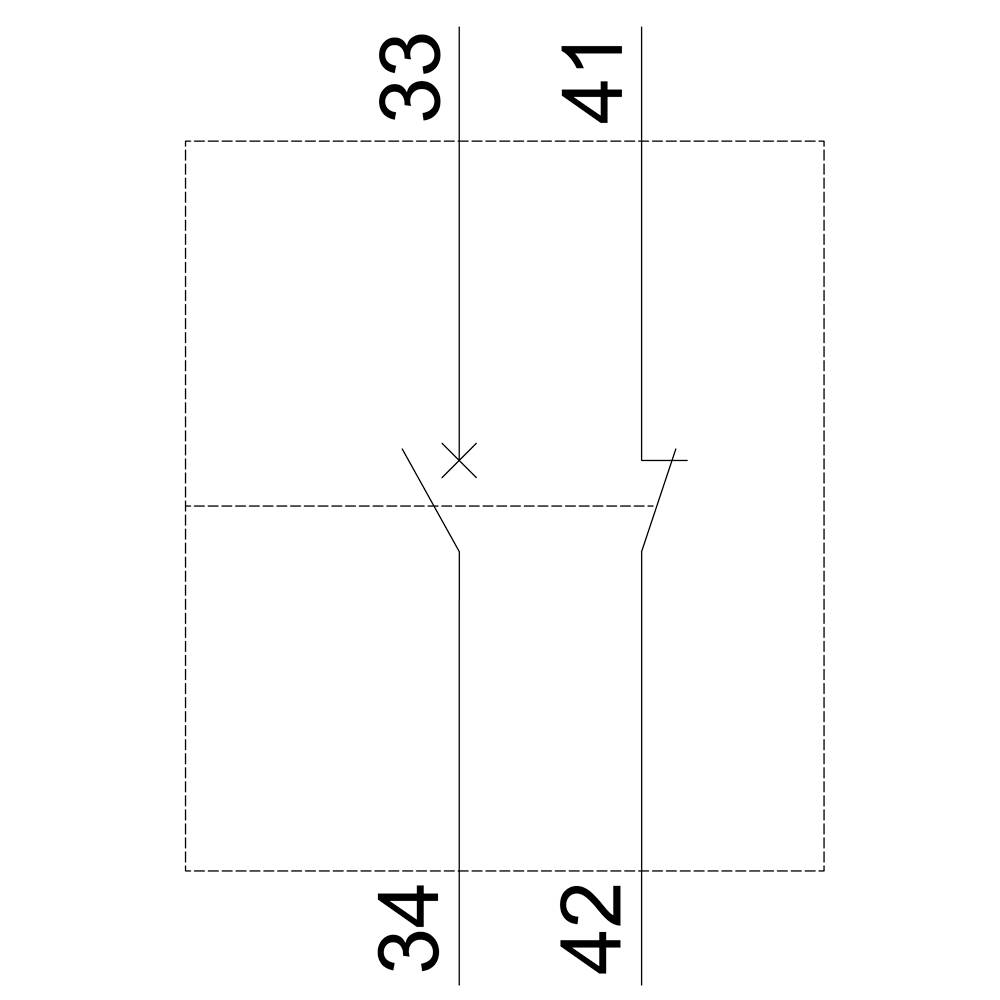

Rysunek techniczny złamanej krawędzi z wymiarami 33 i 34 u góry oraz 41 i 42 u dołu; przedstawia oznaczenia wymiarów i kierunek prowadzenia.

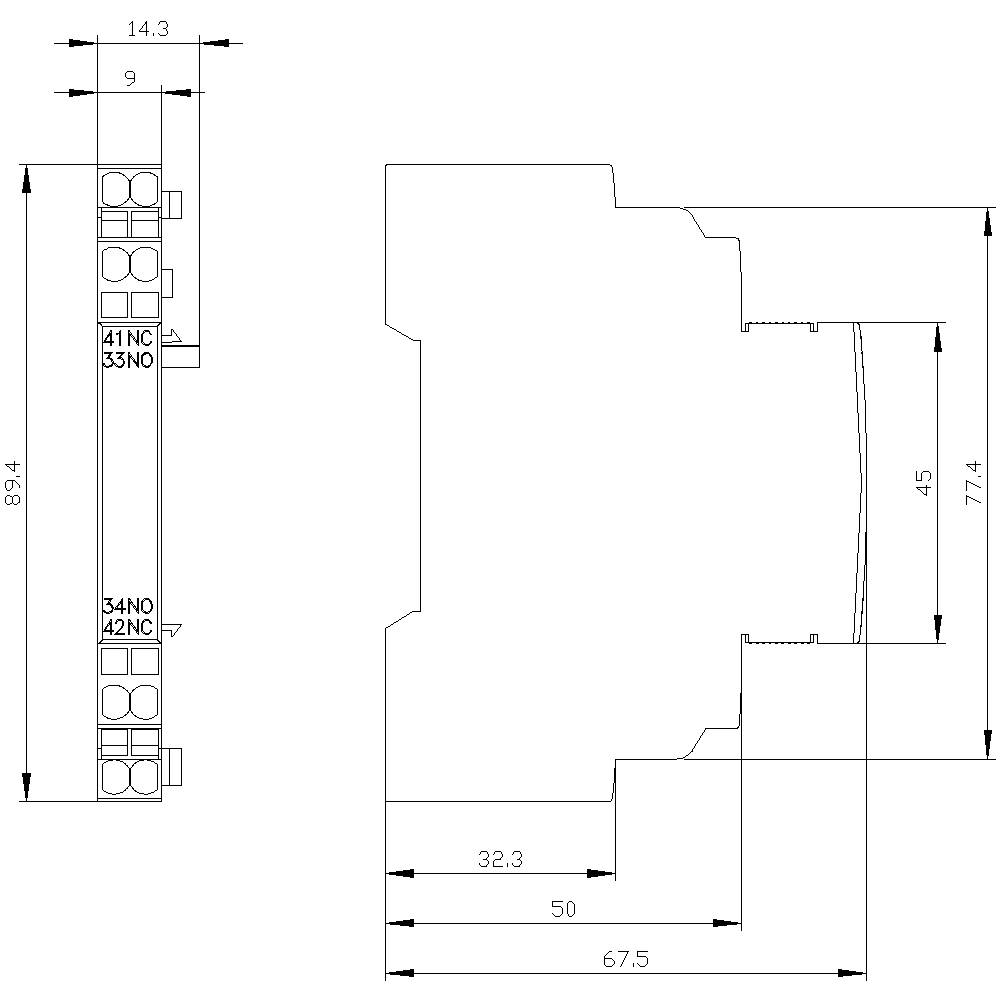

Rysunek techniczny urządzenia elektrycznego z szczegółowymi wymiarami na bokach i widokiem z przodu.

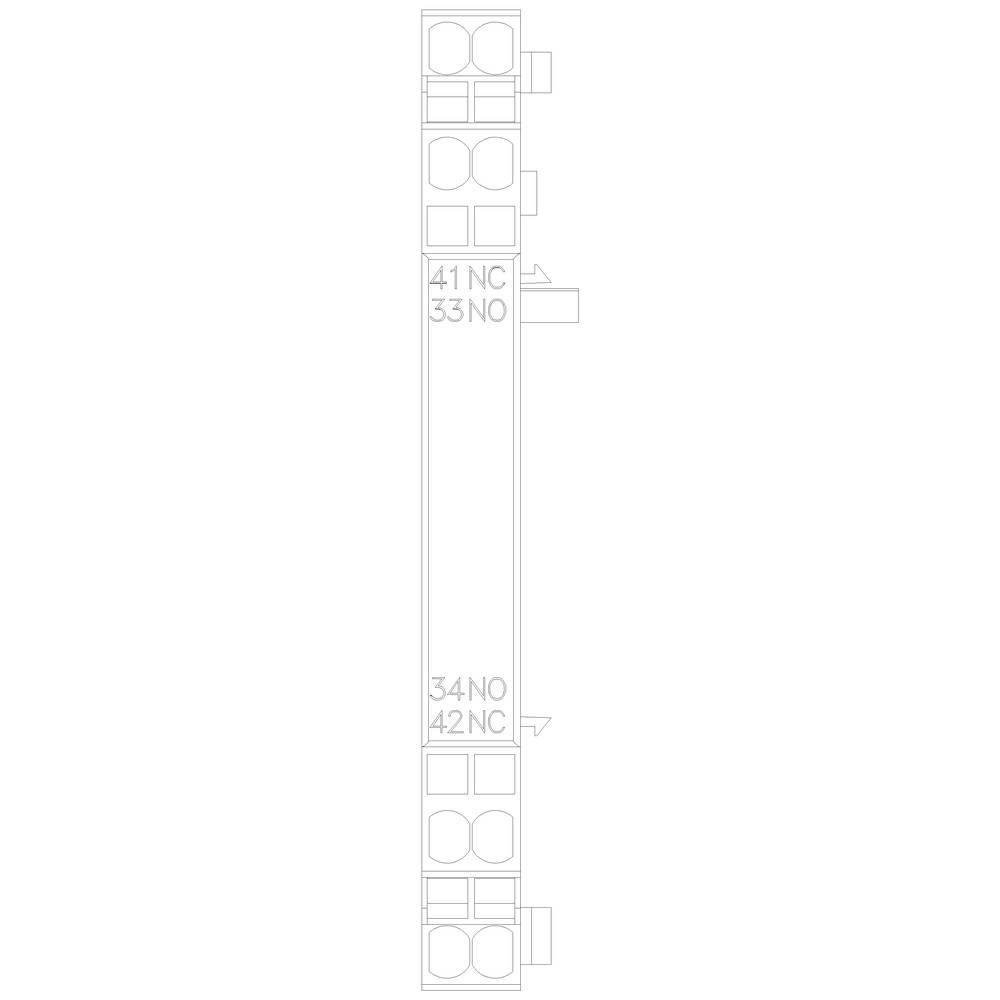

Prosty schemat elektrycznego obwodu z oznaczonymi zaciskami: '41 NC', '33 NO', '34 NO', '42 NC'.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

terminal przepustowy

Model katalogowy producenta

3RV2901-2A

Rozmiar

S00

Rodzaj styku pomocnicznego

1 NO

1 NC

Karta katalogowa (PDF)

Dostawa w wt. 13.10

47 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (58,53 zł / Sztuka)

58,53 zł

71,99 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Projekt: boczny
Nadaje się do integracji/wyłącznika: tak
Typ przekrojów przewodów możliwych do podłączenia / dla kabli AWG / dla styków pomocniczych: 2x (20 ... 14)
Rodzaj przekrojów przewodów możliwych do podłączenia / do styków pomocniczych / drut: 2x (0,5 ... (2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / do styków pomocniczych / cienkodrutowe / z końcówką wykonaną z drutu: 2x (0,5 ... (1,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / do styków pomocniczych / cienkodrutowe / bez obróbki końcówek: 2x (0,5 ... (1,5 mm²)
Przekrój przewodu możliwego do podłączenia / do styków pomocniczych / cienkodrutowy / z końcówką kablową / maks.: 2,5 mm²

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RV2901-2A

Rozmiar: S00
S0
S2
S3

Rodzaj styku pomocnicznego: 1 NO
1 NC

Sposób montażu: wtykany

Połączenie komponentów: terminal przepustowy

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 9.5 mm

Wysokość produktu: 90 mm

Głębokość produktu: 68 mm

Wymiary: (S x W x G) 9.5 x 90 x 68 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3759794 Przełącznik pomocniczy Siemens 3RV2901-2A 3RV29012A, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3759794 Przełącznik pomocniczy Siemens 3RV2901-2A 3RV29012A, 1 szt.

Opis

Łącznik pomocniczy, montowany z boku, 1NO+1NC, sprężynowy, do wyłącznika 3RV2. Prosty, wydajny, zawsze na czasie – modułowy system SIRIUS.

Opis tego produktu został przetłumaczony automatycznie.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
