Name: Przełącznik pomocniczy Siemens 3RV2901-2C 3RV29012C, 1 szt.
Brand: Siemens
SKU: 2862317
Availability: BackOrder

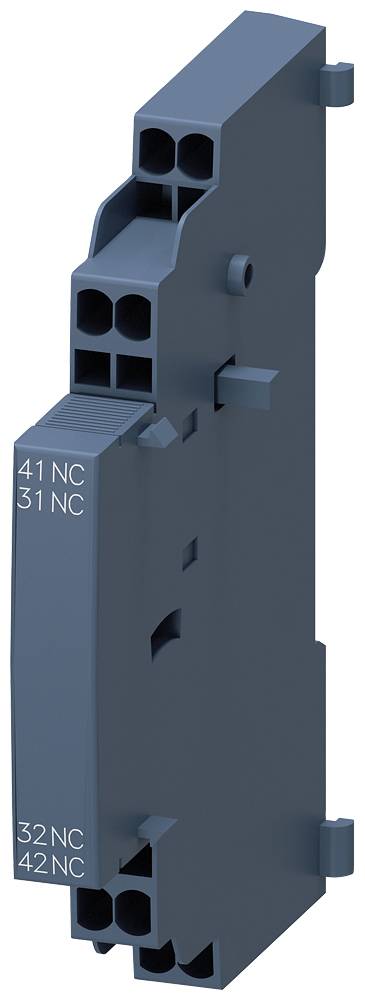

Niebieska, pionowa część elektroniczna z napisami '41 NC', '31 NC', '32 NC', '42 NC' na przedniej stronie.

Szafa sterownicza z otwartymi drzwiami ukazuje komponenty techniczne. W tle widać maszyny przez mokre od deszczu okno.

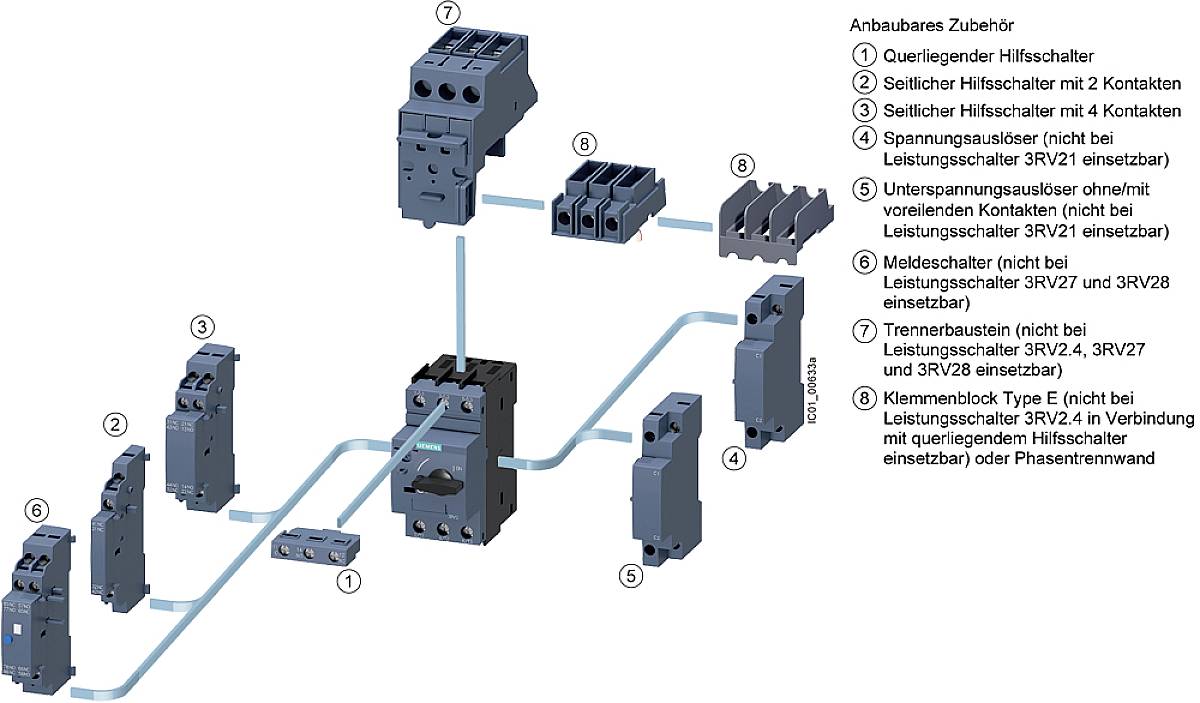

'Diagram pokazuje osprzęt montażowy do przełącznika: poprzeczny przełącznik pomocniczy, spadek napięcia, styk sygnalizacyjny, rozłącznik, blok zacisków. Komponenty są ponumerowane.'

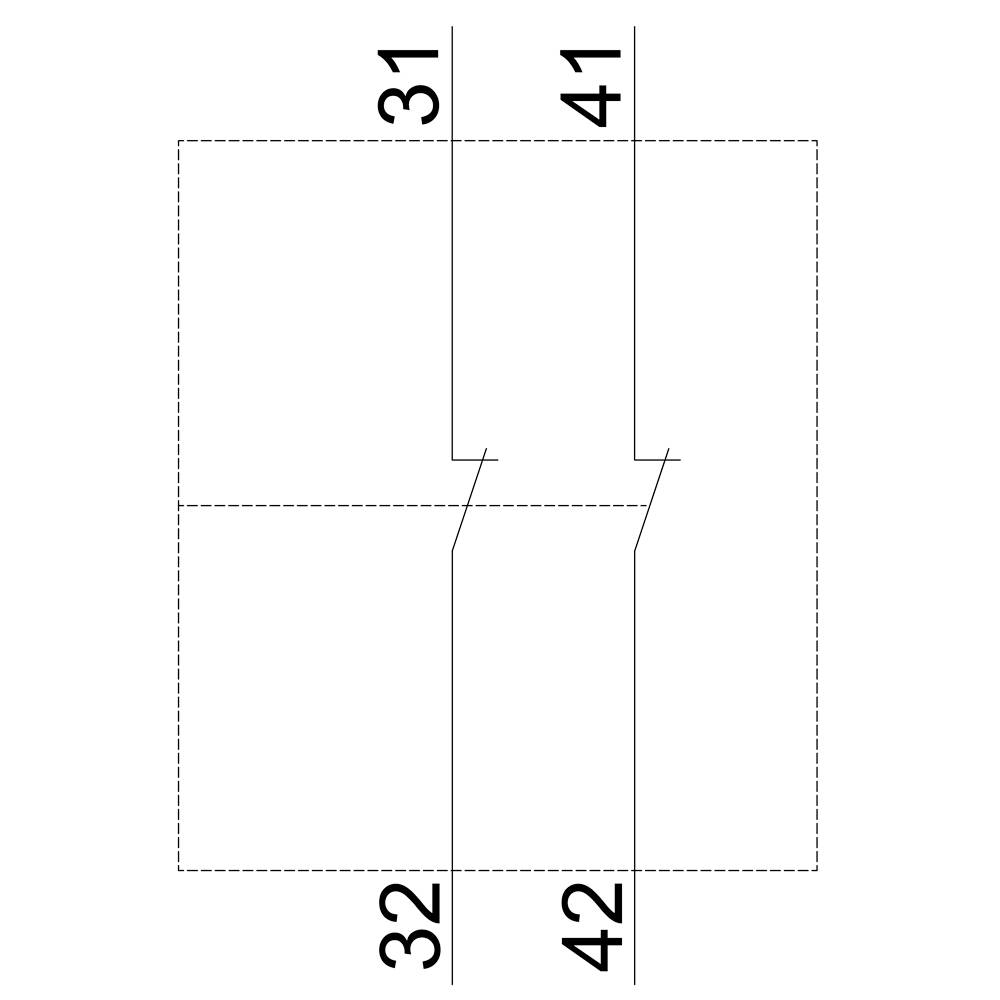

Schemat profilu giętego z blachy z dwoma wycięciami; wycięcia są ponumerowane jako '31', '32', '41' i '42'.

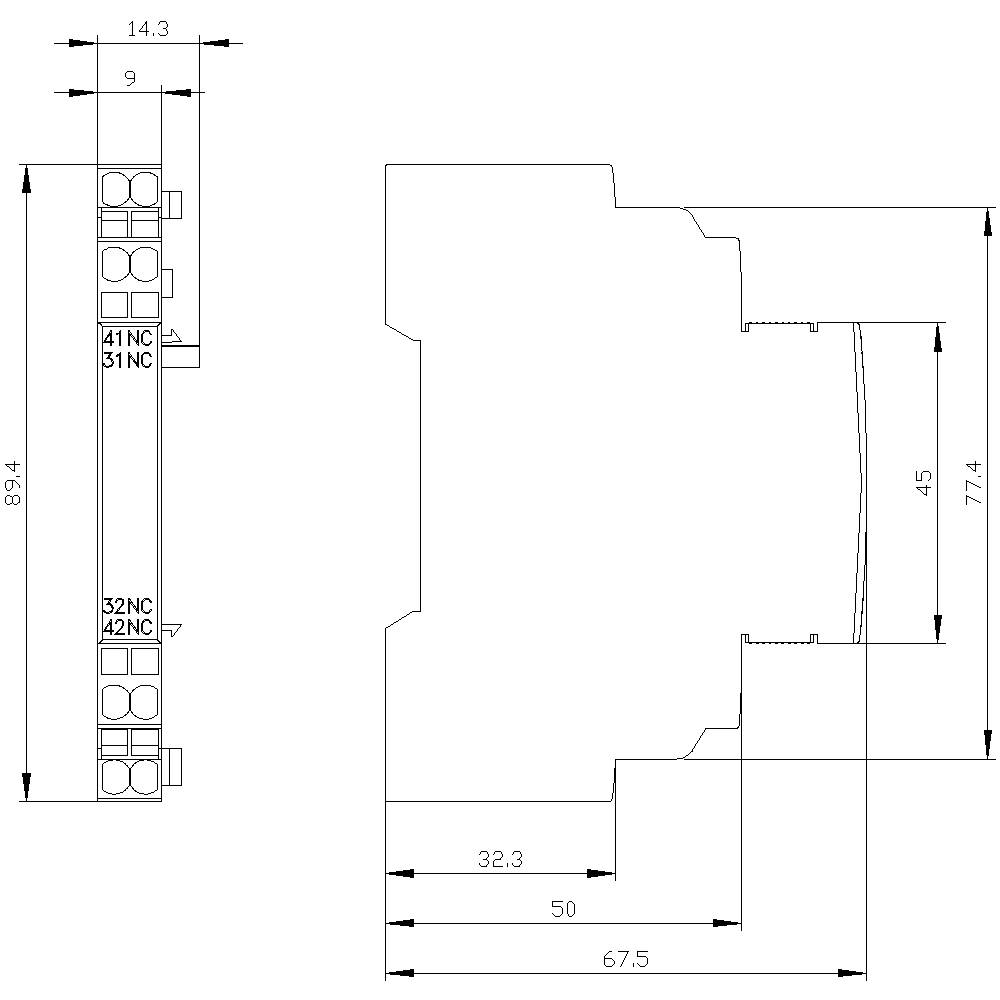

Rysunek techniczny przełącznika elektrycznego z wymiarami w milimetrach: 14,3 x 89,4 x 67,5. Przedstawiono widok z boku i z przodu.

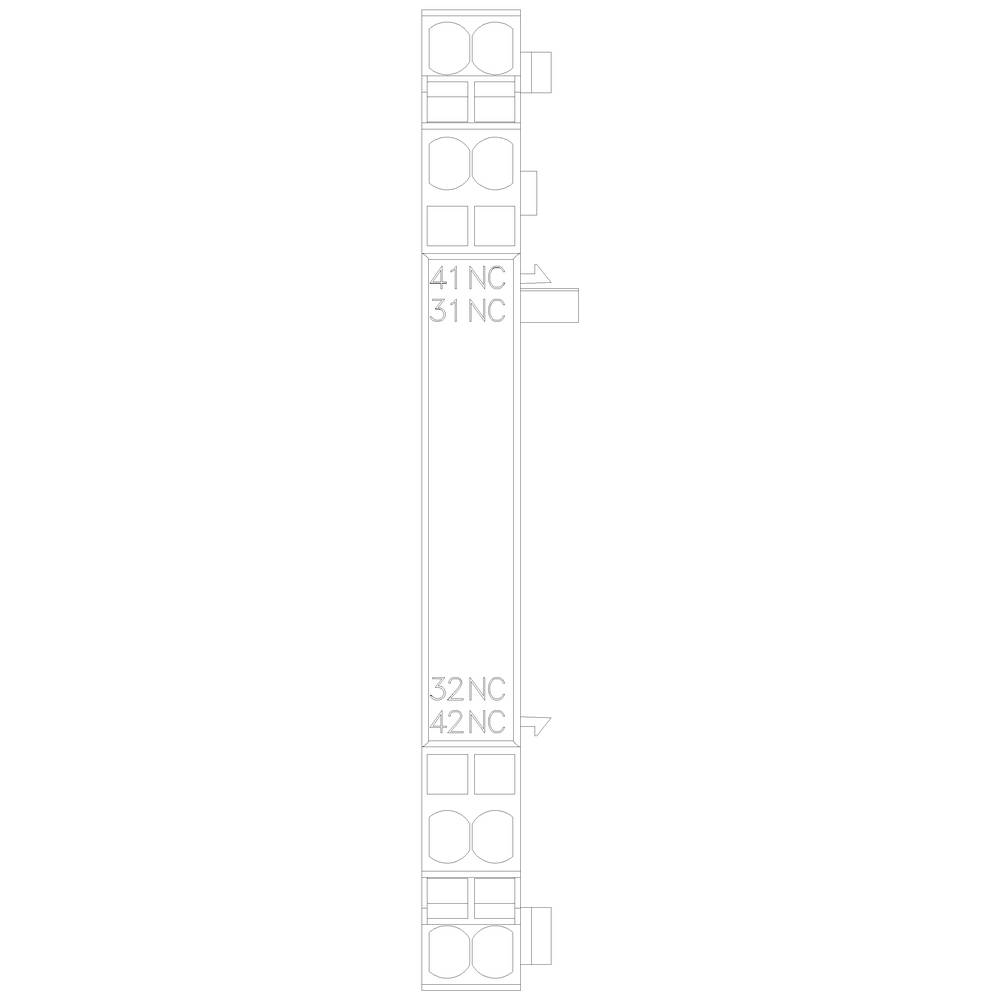

Schemat elektryczny przekaźnika: Zaciski górne i dolne, z oznaczonymi stykami '31 NC', '41 NC', '32 NC', '42 NC'.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

terminal przepustowy

Model katalogowy producenta

3RV2901-2C

Rozmiar

S00

Rodzaj styku

2 NC

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w czw. 12.11

Liczba

Sztuki

Suma (81,99 zł / Sztuka)

81,99 zł

66,66 zł

bez VAT (klient biznesowy)

Cena brutto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wykonanie: z boku
Przydatność do integracji / wyłączników automatycznych: tak
Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 14)
Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / sztywny: 2x (0,5 ... 2,5 mm²)
Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²)
Rodzaj możliwych do podłączenia przekrojów przewodów / dla styków pomocniczych / drobnożyłowy / bez obróbki końcówki drutu: 2x (0,5 ... 1,5 mm²)
Przekrój przyłączanego przewodu / do styków pomocniczych / linka / z obróbką końcówki żyły / maks.: 2,5 mm²

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RV2901-2C

Rozmiar: S00
S0
S2
S3

Rodzaj styku: 2 NC

Rodzaj styku pomocnicznego: 2 NC

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Sposób montażu: wtykany

Połączenie komponentów: terminal przepustowy

Minimalna temperatura: -20 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 9.5 mm

Wysokość produktu: 90 mm

Głębokość produktu: 68 mm

Wymiary: (S x W x G) 9.5 x 90 x 68 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Other

: Clip-on

: None

: Spring clamp connection

: 2

: 0

: 0

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2862317 Przełącznik pomocniczy Siemens 3RV2901-2C 3RV29012C, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862317 Przełącznik pomocniczy Siemens 3RV2901-2C 3RV29012C, 1 szt.

Opis

Styk pomocniczy, montowany z boku, 2 NC, sprężynowe złącze do wyłączników 3RV2 Prosty, wydajny, zawsze aktualny – modułowy system SIRIUS.
