Przełącznik przepięciowy podtynkowy Finder 27.05.8.230.0000 2 NO 230 V/AC 10 A 2300 VA 1 szt.

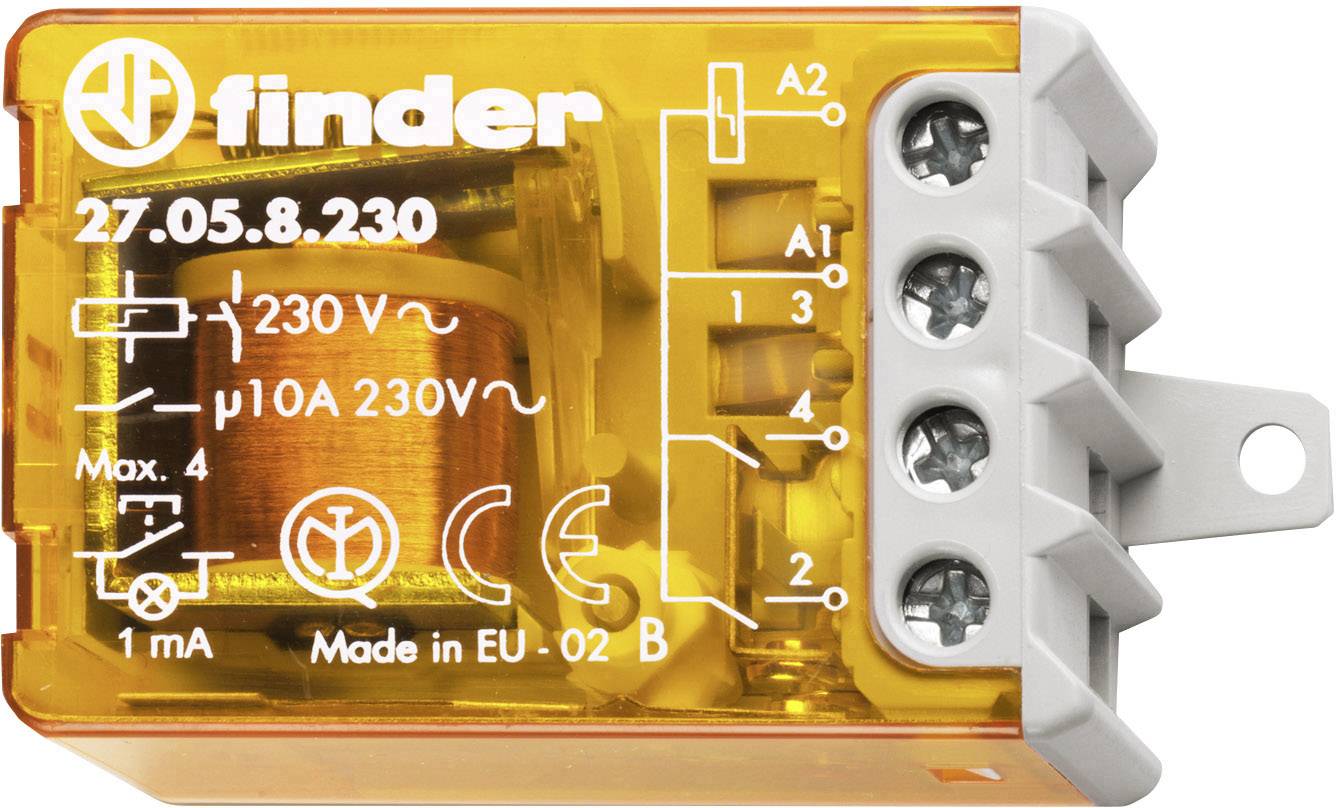

Przekaźnik z przezroczystą obudową; napis '230 V, 10 A'. Cztery złącza po prawej stronie, oznaczenie informuje o napięciu i natężeniu prądu.

'Tabela pokazuje typ, liczbę kroków i sekwencję: Typ 27.01/21 ma 2 kroki; Typ 27.05/25 ma 4 kroki; Typ 27.06/26 ma 3 kroki.'

Schemat elektryczny z dwoma równoległymi obwodami. Po lewej stronie: numer 27.01 i 27.21, połączenia od 2 do A1/1 i A2. Po prawej stronie: numer 27.05, 27.06, 27.25, 27.26, połączenia od 2 do A1/1/3, 4, A2.

Rysunek techniczny prostokątnej obudowy o wymiarach: 47 mm wysokości, 32 mm szerokości, trzy punkty mocowania u dołu.

1/4

Rodzaj produktu

Przełącznik przepięciowy

Napięcie robocze

230 V/AC

Rodzaj styku

2 NO

Maksymalne napięcie przełączania

230 V/AC

Maksymalne natężenie przełączania

10 A

Karta katalogowa (PDF)

Dostawa w czw. 8.10

18 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (63,41 zł / Sztuka)

63,41 zł

77,99 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przełącznik impulsowy

Dane techniczne

Obciążenie styków: żarówki (230 V) 1000 W, świetlówki kompensowane 360 W, świetlówki niekompensowane 500 W, lampy halogenowe 800 W

Rodzaj produktu: Przełącznik przepięciowy

Model katalogowy producenta: 27.05.8.230.0000

Napięcie robocze: 230 V/AC

Natężenie rozruchowe: 20 A

Maksymalne natężenie ciągłe: 10 A

Rodzaj styku: 2 NO

Materiał styku: AgNi

Sekwencja przełączania - krok 1: Wył. - Wył.

Sekwencja przełączania - krok 2: Wył. - Wł.

Sekwencja przełączania - krok 3: Wł. - Wył.

Sekwencja przełączania - krok 4: Wł. - Wł.

Maksymalne napięcie przełączania: 230 V/AC

Maksymalne natężenie przełączania: 10 A

Maksymalna moc przełączania: 2300 VA

Sposób montażu: podtynkowy

Połączenie komponentów: terminal śrubowy

Minimalna temperatura: -40 °C

Maksymalna temperatura: +40 °C

Zawartość: 1 szt.

Zgodne z RoHS: Tak

Czas sterowania: 1 h

: IP20

Specyfikacja: 4 sekwencje wyłącz-wyłącz/wyłącz-włącz/włącz-wyłącz/włącz-włącz, czas trwania sterowania maks. 1 h

Moc przełączania: (AC1) 2300 VA/(AC15 V) 500 VA

Typ: 27.05.8.230.0000

: Other

: Mechanical switch

: 21.5 mm

: AC

: 0

: 2

: 0

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 503200 Przełącznik przepięciowy podtynkowy Finder 27.05.8.230.0000 2 NO 230 V/AC 10 A 2300 VA 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 503200 Przełącznik przepięciowy podtynkowy Finder 27.05.8.230.0000 2 NO 230 V/AC 10 A 2300 VA 1 szt.

Opis

Finder 27.05.8.230.0000 | Przekaźnik impulsowy ze wspólnym podłączeniem (połączenia śrubowe) dla cewek i styków. Różne kolejności przełączania zależnie od typu. Cewki do AC, po wyłączeniu napięcia sterowania przekaźnik pozostaje w ostatniej pozycji przełączenia. Do montażu w puszkach podtynkowych lub do przykręcenia.
Typ 27.0x: Do sterowania bezpośrednio poprzez 4 przyciski podświetlane wzgl. do maks. 24 przycisków podświetlanych przez moduł sterujący/kondensatora 027.00.
