Name: Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-AP-2T-2I 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

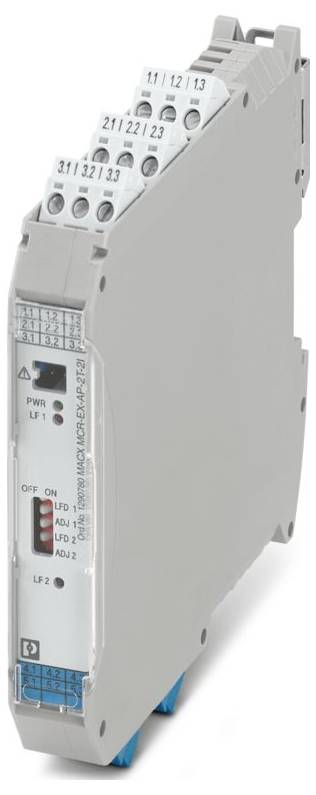

Szare przemysłowe urządzenie elektroniczne z oznaczonymi połączeniami zaciskow, wskaźnikami i przełącznikiem przesuwnym z boku.

Zdjęcie poglądowe

Model katalogowy producenta

MACX MCR-EX-AP-2T-2I

Napięcie zasilania

24 V/DC

Wymiary

(D x S x W) 113.7 x 17.5 x 112.5 mm

Podłączenie

Zacisk śrubowy; gniazdo 4-pinowe

Numer katalogowy producenta

1290780

Karta katalogowa (PDF)

Niedostępne

Suma (2969,00 zł / Sztuka)

2969,00 zł

2413,82 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MACX Analog
Typ połączenia: gniazdo 4-pinowe
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 14
Szerokość: 17,5 mm
Wysokość: 112,5 mm
Głębokość: 113,7 mm
Klasa palności zgodnie z UL 94: V0
Materiał obudowy: PA 6.6
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP20 (zaciski); IP30 (obudowa)
Temperatura otoczenia (praca): -20 °C ... 70 °C (pojedyncza jednostka: pozycja montażu dowolna); -20 °C ... 40 °C (montaż grupowy: szyna montażowa pionowa bez cyrkulacji powietrza); -20 °C ... 60 °C (montaż grupowy: szyna montażowa pionowa z obiegiem powietrza); -20 °C ... 50 °C (montaż grupowy: szyna montażowa pozioma bez cyrkulacji powietrza); -20 °C ... 70 °C (Montaż grupowy: szyna montażowa pozioma z recyrkulacją powietrza)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC/EN 60079-11
Uwaga: Uwaga dotycząca korzystania ze wszystkich funkcji urządzenia i diagnostyki
Typ mocowania: NS 35/15, NS 35/7,5
Dopuszczalna wilgotność (eksploatacyjna): ≤ 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 7 mm
Pozycja montażu: pionowa, pozioma
Instrukcja obsługi: regulacja 2-przewodowa za pomocą przełącznika DIP ADJ
Maksymalna indukcyjność wewnętrzna Li: pomijalna
ATEX: ATEX
IECEx: IECEx
Oznaczenie: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Strata mocy: ≤ 1,9 W
Zakres napięcia zasilania: 18 V ... 31,2 V
Technologia połączenia: 3-żyłowa
Uwaga dotycząca zastosowania: Parametry wejściowe można ustawić za pomocą oprogramowania do parametryzacji ISpac Wizard lub przełączników DIP.
Kompatybilność elektromagnetyczna: Testowane zgodnie z następującymi normami i przepisami: EN 61326-1 Użytek przemysłowy, NAMUR NE 21
Maksymalne napięcie przełączania: 30 V
Wskaźnik stanu: zielona dioda LED (napięcie zasilania); czerwona dioda LED (usterka linii)
Nazwa: Interfejs konfiguracyjny
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Liczba kanałów: 2
Zabezpieczenie przed odwrotną polaryzacją: tak
Napięcie znamionowe izolacji: 375 VPP
Napięcie testowe: 350 V (50 Hz, 60 s)
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Maksymalne napięcie wyjściowe Uo: 6,5 V
Maksymalny prąd wyjściowy Io: 19,7 mA
Maksymalna moc wyjściowa Po: 32 mW (charakterystyka liniowa)
Maksymalne napięcie bezpieczne: 253 V AC
Funkcjonalność: Funkcjonalność
Napięcie zasilania znamionowego: 24 V DC
Izolacja galwaniczna: izolacja 5-drożna
Współczynnik temperaturowy typowy: ≤ 0,1% (10 K)
Wersja: RS-232-C
Pobór mocy: ≤ 1,9 W
Prąd sygnału wyjściowego: 0 mA ... 20 mA (konfigurowalne);4 mA... 20 mA (konfigurowalne);0 mA... 21 mA (zakres roboczy)
Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Konfiguracja: Oprogramowanie
Opis wejścia: Potencjometr
Maksymalny prąd przełączania: 100 mA
Były obiekt (EPL): Gc
Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11
Obwody Ex i (EPL): Ga;Da;Ma
Maksymalna pojemność wewnętrzna Ci: pomijalna
Maksymalna dopuszczalna całkowita rezystancja przewodu: ≤ 1000 Ω (na przewód)
Targi: Targi
Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11: Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11
Izolacja galwaniczna wejścia/wyjścia sygnalizacji błędu IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia sygnalizacji błędu IEC/EN 60079-11
Izolacja galwaniczna interfejsu wejściowego/konfiguracyjnego IEC/EN 60079-11: Izolacja galwaniczna interfejsu wejściowego/konfiguracyjnego IEC/EN 60079-11
Izolacja galwaniczna wyjścia 1 / wyjścia 2: Izolacja galwaniczna wyjścia 1 / wyjścia 2
Wyjście/zasilanie izolacji galwanicznej: Wyjście/zasilanie izolacji galwanicznej
Wyjście izolacji galwanicznej/interfejs konfiguracyjny: Wyjście izolacji galwanicznej/interfejs konfiguracyjny
Izolacja galwaniczna wyjścia/zasilania/sygnału błędu: Izolacja galwaniczna wyjścia/zasilania/sygnału błędu
Stosowane typy czujników (RTD): Pt 100, Pt 250, Pt 500, Pt 1000, Pt 2000, Ni 100, Ni 500, Ni 1000, M50, M53, M100
Zakres rezystancji liniowej: 50 Ω ... 500 Ω; 0,5 kΩ ... 5 kΩ; 1 kΩ ... 10 kΩ; 10 kΩ ... 100 kΩ (z równoległym bocznikiem 10 kΩ, bez monitorowania przerwania przewodu)
Raport: Wyjście komunikatu o błędzie: Raport: Wyjście komunikatu o błędzie
IIA (obwód prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 700 mH / 1000 µF
IIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 90 mH / 25 µF
I (obwód prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 700 mH / 1000 µF
Zakres pomiaru temperatury: -200 °C ... 1800 °C (zakres zależy od typu czujnika)
Zakres pomiaru temperatury: ≥ 36 K (zakres zależny od typu czujnika)
Zastosowalne typy czujników (TC): B, E, J, K, N, R, S, T, L, U, XK
Sygnał: Prąd: Sygnał: Prąd
Obciążenie: 0 Ω ... 500 Ω (na kanał)
IIB (obwód prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 330 mH / 570 µF
Oprogramowanie: ISpac Wizard 9199

Model katalogowy producenta: MACX MCR-EX-AP-2T-2I

Napięcie zasilania: 24 V/DC

Wymiary: (D x S x W) 113.7 x 17.5 x 112.5 mm

Podłączenie: Zacisk śrubowy; gniazdo 4-pinowe

Numer katalogowy producenta: 1290780

Szerokość produktu: 17.5 mm

Wysokość produktu: 112.5 mm

Długość produktu: 113.7 mm

Waga: 0.2286 kg

UKCA: tak

Rodzaj produktu: Przetwornik pomiarowy temperatury

Do pobrania

Karta katalogowa

Karta katalogowa 3568263 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-AP-2T-2I 1290780

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3568263 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-AP-2T-2I 1290780

Opis

Nadajniki temperatury Ex i, sygnały wejściowe Ex i z termometrów rezystancyjnych w technologii 2-, 3- lub 4-przewodowej, termopary i źródła mV są zamieniane na aktywne sygnały 0 mA / 4 mA ... Konwersja sygnałów 20 mA nie-Ex i. Liczba kanałów: 2, konfiguracja standardowa, separacja 5-drożna, złącze śrubowe
