Name: Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP 1291955
Brand: Phoenix Contact
SKU: 3582748
Availability: SoldOut

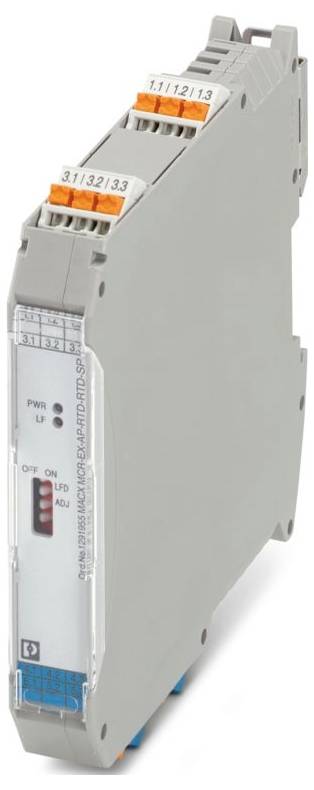

Smukły, szary moduł elektroniczny ze złączami w kolorze pomarańczowym i oznaczonymi wskaźnikami zasilania i ustawień, stosowany do kontroli automatyki przemysłowej.

Zdjęcie poglądowe

Model katalogowy producenta

MACX MCR-EX-AP-RTD-RTD-SP

Napięcie zasilania

24 V/DC

Wymiary

(D x S x W) 113.7 x 17.5 x 107.8 mm

Podłączenie

Złącze wtykowe

Zakres temperatury roboczej

-20 °C (min)

Karta katalogowa (PDF)

Niedostępne

Suma (2029,00 zł / Sztuka)

2029,00 zł

1649,59 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MACX Analog
Typ połączenia: Połączenie wtykowe
Przekrój przewodu giętkiego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 1,5 mm²
Przekrój przewodu AWG: 24 ... 16
Szerokość: 17,5 mm
Wysokość: 107,8 mm
Głębokość: 113,7 mm
Klasa palności zgodnie z UL 94: V0
Materiał obudowy: PA 6.6
Warunki środowiskowe: Warunki środowiskowe
Stopień ochrony: IP20 (zaciski); IP30 (obudowa)
Temperatura otoczenia (praca): -20 °C ... 70 °C (pojedyncza jednostka: pozycja montażu dowolna); -20 °C ... 60 °C (montaż grupowy: szyna montażowa pionowa bez cyrkulacji powietrza); -20 °C ... 65 °C (montaż grupowy: szyna montażowa pionowa z obiegiem powietrza); -20 °C ... 65 °C (montaż grupowy: szyna montażowa pozioma bez cyrkulacji powietrza); -20 °C ... 70 °C (Montaż grupowy: szyna montażowa pozioma z recyrkulacją powietrza)
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m
Normy/Przepisy: IEC/EN 60079-11
Typ mocowania: NS 35/15, NS 35/7,5
Dopuszczalna wilgotność (eksploatacyjna): ≤ 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 8 mm
Pozycja montażu: pionowa, pozioma
Instrukcja obsługi: regulacja 2-przewodowa za pomocą przełącznika DIP ADJ
Maksymalna indukcyjność wewnętrzna Li: pomijalna
ATEX: ATEX
IECEx: IECEx
Oznaczenie: [Ex ia Ga] IIC;[Ex ia Da] IIIC;Ex nA nC [ia Ga] IIC T4 Gc;[Ex ia Ma] I
Strata mocy: ≤ 600 mW
Zakres napięcia zasilania: 18 V ... 31,2 V
Technologia połączeń: 2-, 3-, 4-żyłowa
Uwaga dotycząca zastosowania: Dokładność, wartości typowe w % podstawowego zakresu pomiarowego przy UN, 23 °C
Kompatybilność elektromagnetyczna: Testowane zgodnie z następującymi normami i przepisami: EN 61326-1 Użytek przemysłowy, NAMUR NE 21
Maksymalne napięcie przełączania: 30 V
Wskaźnik stanu: zielona dioda LED (napięcie zasilania); czerwona dioda LED (usterka linii)
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Dostawa: Dostawa
Liczba kanałów: 1
Zabezpieczenie przed odwrotną polaryzacją: tak
Napięcie znamionowe izolacji: 375 VPP
Napięcie testowe: 350 V (50 Hz, 60 s)
Dane związane z bezpieczeństwem: Dane związane z bezpieczeństwem
Maksymalne napięcie wyjściowe Uo: 6,5 V
Maksymalny prąd wyjściowy Io: 16,5 mA
Maksymalna moc wyjściowa Po: 27 mW
Maksymalne napięcie bezpieczne: 253 V AC
Napięcie zasilania znamionowego: 24 V DC
Izolacja galwaniczna: izolacja 3-drożna
Współczynnik temperaturowy typowy: ≤ 0,1% (10 K)
Pobór mocy: ≤ 650 mW
Prąd sygnału wyjściowego: 5 mA (prąd nominalny)
Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Opis wejścia: iskrobezpieczne
Maksymalny prąd przełączania: 100 mA
Napięcie sygnału wyjściowego: 2 V DC (napięcie nominalne)
Były obiekt (EPL): Gc
Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11
Obwody Ex i (EPL): Ga;Da;Ma
Maksymalna pojemność wewnętrzna Ci: pomijalna
Maksymalna dopuszczalna całkowita rezystancja przewodu: ≤ 50 Ω (na przewód, obwód 2-przewodowy); ≤ 100 Ω (na przewód, obwód 3- lub 4-przewodowy)
Targi: Targi
Zachowanie transmisji sygnału: Wejście = Wyjście
Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11: Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11
Izolacja galwaniczna wejścia/wyjścia sygnalizacji błędu IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia sygnalizacji błędu IEC/EN 60079-11
Izolacja galwaniczna interfejsu wejściowego/konfiguracyjnego IEC/EN 60079-11: Izolacja galwaniczna interfejsu wejściowego/konfiguracyjnego IEC/EN 60079-11
Izolacja galwaniczna wyjścia 1 / wyjścia 2: Izolacja galwaniczna wyjścia 1 / wyjścia 2
Wyjście/zasilanie izolacji galwanicznej: Wyjście/zasilanie izolacji galwanicznej
Wyjście izolacji galwanicznej/interfejs konfiguracyjny: Wyjście izolacji galwanicznej/interfejs konfiguracyjny
Izolacja galwaniczna wyjścia/zasilania/sygnału błędu: Izolacja galwaniczna wyjścia/zasilania/sygnału błędu
Użyteczne typy czujników (RTD): Pt 100
Zakres rezystancji liniowej: 18 Ω ... 391 Ω (Pt 100)
Analogowy: Termometr oporowy: Analogowy: Termometr oporowy
Rezystancja sygnału wyjściowego: 400 Ω
Zakres rezystancji sygnału wyjściowego: 18 Ω ... 391 Ω (Pt 100)
Czas ustalania:< 10 ms (10% ... 90%, praca multipleksowa)
Zakres regulacji:< 1 s (wejście/wyjście)
Prąd zasilania czujnika: 200 µA... 5 mA
Raport: Wyjście komunikatu o błędzie: Raport: Wyjście komunikatu o błędzie
IIA (obwód prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 900 mH / 1000 µF
IIB/IIIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 450 mH / 570 µF
IIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 120 mH / 25 µF
I (obwód prosty): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 1000 mH / 1000 µF
IIB/IIIC (obwód mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (układ mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Model katalogowy producenta: MACX MCR-EX-AP-RTD-RTD-SP

Napięcie zasilania: 24 V/DC

Wymiary: (D x S x W) 113.7 x 17.5 x 107.8 mm

Podłączenie: Złącze wtykowe

Zakres temperatury roboczej: -20 °C (min)

Minimalna temperatura robocza: -20 °C

Numer katalogowy producenta: 1291955

Szerokość produktu: 17.5 mm

Wysokość produktu: 107.8 mm

Długość produktu: 113.7 mm

Maksymalna temperatura otoczenia: 70 °C

Minimalna temperatura otoczenia: -20 °C

Waga: 0.02222 kg

UKCA: tak

Rodzaj produktu: Przetwornik pomiarowy temperatury

Do pobrania

Karta katalogowa

Karta katalogowa 3582748 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP 1291955

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3582748 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP 1291955

Opis

Transformator izolacyjny rezystancyjny Ex i zapewniający bezpieczną pracę termometrów rezystancyjnych Pt 100 w technologii 2-, 3- lub 4-przewodowej oraz przetworników rezystancyjnych. Wartości zmierzone na wejściu Ex i są przenoszone w stosunku 1:1 na wyjście Non Ex i. Liczba kanałów: 1, konfiguracja standardowa, separacja 3-drożna, złącze wtykowe
