Name: Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-TC-I 1050233
Brand: Phoenix Contact
SKU: 3562282
Availability: SoldOut

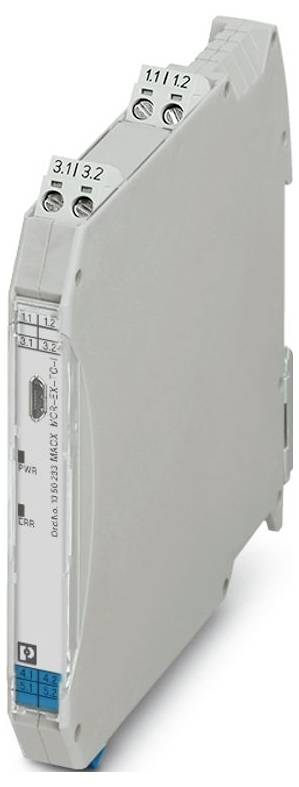

Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-TC-I 1050233-0

Zdjęcie poglądowe

Model katalogowy producenta

MACX MCR-EX-TC-I

Napięcie zasilania

24 V/DC

Wymiary

(Ø x W) 2 mm x 112.5 mm

Podłączenie

Połączenie śrubowe

Numer katalogowy producenta

1050233

Karta katalogowa (PDF)

Niedostępne

Suma (1309,00 zł / Sztuka)

1309,00 zł

1064,23 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzina produktów: MACX Analog
Rodzaj połączenia: śrubowe.
Gwint śrub M3
Moment dokręcania: 0,5 Nm ... 0,6 Nm
Przekrój przewodu giętkiego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu sztywnego: 0,2 mm² ... 2,5 mm²
Przekrój przewodu AWG: 24 ... 14
Szerokość: 12,5 mm
Wysokość: 112,5 mm
Głębokość: 113,7 mm
Kolor: szary (RAL 7042)
Materiał obudowy: PA 6.6-FR
Warunki środowiskowe: Warunki środowiskowe
Rodzaj ochrony: IP20
Temperatura otoczenia (praca): -40 ° C ... 49 °C
Temperatura otoczenia (przechowywanie/transport): -40 °C ... do 80 °C
Wysokość: ≤ 2000 m (Dane techniczne odnoszą się do wysokości ≤2000 m n.p.m.). Na duże wysokości> 2000 m n.p.m. (patrz karta danych).
Normy/Przepisy: EN 61000-4-6
Uwaga: Podczas procesu interferencji mogą wystąpić niewielkie odchylenia.
Typ montażu: montaż na szynie DIN
Kategoria przepięcia: II
Stopień zanieczyszczenia: 2
Dopuszczalna wilgotność (praca): 5% ... 95% (bez kondensacji)
Końcówka odizolowanego przewodu: 7 mm
ATEX: ATEX
IECEx: IECEx
Oznaczenie:  2Ex ec ic [ia Ga] IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Strata mocy: ≤ 0,76 W
Zakres napięcia zasilania: 19,2 V DC ... 30 V DC
CE: CE
Certyfikat: BY/112 02.01 TP012 103.01 00082
Sygnał: Sygnał
Kompatybilność elektromagnetyczna: Zgodność z dyrektywą EMC
Promieniowanie interferencyjne: Promieniowanie interferencyjne
Pole elektromagnetyczne RF: Pole elektromagnetyczne RF
Szybkie przejściowe sygnały (seria): Szybkie przejściowe sygnały (seria)
Zakłócenia przewodzone: Zakłócenia przewodzone
Zatwierdzenie budowy statków: Zatwierdzenie budowy statków
INMETRO: INMETRO
Odporność na zakłócenia EN 61000-6-2
Wskaźnik stanu: zielona dioda LED (napięcie zasilania); czerwona dioda LED, migająca z częstotliwością 2,8 Hz (błąd linii lub czujnika na wejściu lub wyjściu, ERR); czerwona dioda LED, migająca z częstotliwością 1,4 Hz (symulacja, ERR); czerwona dioda LED, świecąca światłem ciągłym (błąd modułu, ERR)
Oznaczenie: Zaburzenia przewodzone
Izolacja galwaniczna pomiędzy wejściem i wyjściem: tak
Zastosowanie: Temperatura
Dostawa: Dostawa
Maksymalny pobór mocy:< 40 mA (24 V prądu stałego)
Liczba kanałów: 1
Ograniczenie użytkowania: Ograniczenie użytkowania
Uwaga dotycząca kompatybilności elektromagnetycznej: EMC: produkt klasy A, patrz deklaracja producenta w obszarze pobierania
Izolacja: Bezpieczna separacja
Klasa palności wg UL 94 (obudowa): V0 (obudowa)
Dane dotyczące budowy statków: Dane dotyczące budowy statków
Temperatura: B
Wilgotność: B
Wibracje: A
EMC: B
Obudowa: Wymagana ochrona zgodnie z przepisami musi być zapewniona po zainstalowaniu na pokładzie
Napięcie znamionowe izolacji: 60 Vrms (IEC/EN 60079-11)
Napięcie testowe: 1,75 kV
Maksymalne napięcie wyjściowe Uo: 6 V
Maksymalny prąd wyjściowy Io: 4,3 mA (mV); 7,1 mA (TC z wewnętrznym zimnym złączem); 16,8 mA (TC z zewnętrznym zimnym złączem, TC i zimne złącze połączone)
Maksymalna moc wyjściowa Po: 25,2 mW (liniowa)
Maksymalne napięcie bezpieczne: 60 V AC/DC
Obciążenie/prąd wyjściowy obciążenia: ≤ 600 Ω
Funkcjonalność: Funkcjonalność
Liczba wyjść: 1
Napięcie znamionowe zasilania: 24 V DC -20% ... +25 %
Izolacja galwaniczna: Izolacja galwaniczna
Typowy współczynnik temperaturowy: 0,01%/K
Pobór mocy: ≤ 1 W
Sygnał wejściowy: Temperatura; Napięcie
Prąd sygnału wyjściowego: 0 mA ... 20 mA; 4 mA ... 20 mA (SIL)
Typowe odchylenie od wartości pełnej skali: 1%
Głębokość NS 35/7,5: 114,5 mm (zatrzaskowe na szynie montażowej NS 35/7,5 zgodnie z normą EN 60715)
Konfiguracja: Oprogramowanie
Opis wejścia: iskrobezpieczne
Liczba wejść: 1
Była instalacja (EPL): Gc;Div. 2
EAC Ex: EAC Ex
Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11: Izolacja galwaniczna wejścia/wyjścia IEC/EN 60079-11
Obwody Ex i (EPL): Ga;Da;Ma;Div. 1
Maksymalna pojemność wewnętrzna Ci: 44 nF
Poziom integralności bezpieczeństwa (SIL, IEC 61508): Poziom integralności bezpieczeństwa (SIL, IEC 61508)
Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1: Izolacja galwaniczna wejścia/wyjścia/zasilania IEC/EN 61010-1
Targi: Targi
Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11: Izolacja galwaniczna wejścia/zasilania IEC/EN 60079-11
IIB/IIIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 460 mH / 1000 µF
IIC (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 40 µF
IIC (układ mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 555 nF
Zakres pomiaru temperatury: -250 °C ... 2500 °C (zakres zależy od typu czujnika)
Zakres pomiaru temperatury: min. 50 K dla termopar, 10% zakresu nominalnego dla źródeł mV.
Obsługiwane typy czujników (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, Lr
Sygnał: Prąd: Sygnał: Prąd
Odpowiedź skokowa (0-99%): ≤ 1,7 s
Gniazdo testowe: Gniazdo testowe
Maksymalna średnica: 2 mm
Zdolność systematyczna: Zdolność systematyczna
Maksymalny błąd złącza zimnego: ± 2 K
Typowy błąd transmisji: 0,1% (Pełne określenie błędu transmisji można znaleźć w karcie katalogowej)
Zakres pomiaru temperatury: Termopara typu B: 500 °C ... 1820 °C
Zakres pomiaru temperatury: Termopara typu E: -230 °C ... 1000 °C
Zakres pomiaru temperatury: Termopara typu J: -210 °C ... 1200 °C
Zakres pomiaru temperatury: Termopara typu K: -250 °C ... 1372 °C
Zakres pomiaru temperatury: Termopara typu N: -200 °C ... 1300 °C
Zakres pomiaru temperatury: Typ termopary R: -50 °C ... 1768 °C
Zakres pomiaru temperatury: Termopara typu S: -50 °C ... 1768 °C
Zakres pomiaru temperatury: Typ termopary T: -200 °C ... 400°C
Zakres pomiaru temperatury: Typ termopary L: -200 °C ... 900 °C
Zakres pomiaru temperatury: Typ termopary U: -200 °C ... 600 °C
Zakres pomiaru temperatury: Typ termopary C: 0 °C ... 2315 °C
Zakres pomiaru temperatury: Termopara typu D: 0 °C ... 2315 °C
Zakres pomiaru temperatury: Typ termopary A1 GOST: 0 °C ... 2500 °C
Zakres pomiaru temperatury: termopara typu A2 GOST: 0 °C ... 1800 °C
Zakres pomiaru temperatury: Typ termopary A3 GOST: 0 °C ... 1800 °C
Zakres pomiaru temperatury: Termopara typu M GOST: -200 °C ... 100°C
Zakres pomiaru temperatury: Termopara typu L GOST: -200 °C ... 800 °C
Zakres sygnału mV liniowy: -1000 mV... 1000 mV
Konfigurowalny/Programowalny: tak
Tętnienia wyjściowe (prąd):< 15 µASS;< 10 µArms
Zachowanie w przypadku błędu czujnika: dowolnie definiowalne
Dane dotyczące bezpieczeństwa: Zaciski: 4.1, 4.2, 5.1, 5.2: Dane dotyczące bezpieczeństwa: Zaciski: 4.1, 4.2, 5.1, 5.2
IIA/I (prosty obwód): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 850 mH / 1000 µF
IIB/IIA (obwód mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 950 nF
IIIC/I (układ mieszany): maks. indukcyjność zewnętrzna Lo / maks. pojemność zewnętrzna Co: 100 mH / 950 nF
Zakres wysokości operacyjnej (≤ 2000 m): Zakres wysokości operacyjnej (≤ 2000 m)
Zakres wysokości roboczej (≤ 3000 m): Zakres wysokości roboczej (≤ 3000 m)
Zakres wysokości:> 4000 m ... 5000 m
Zakres wysokości roboczej (≤ 4000 m): Zakres wysokości roboczej (≤ 4000 m)
Zakres wysokości roboczej (≤ 5000 m): Zakres wysokości roboczej (≤ 5000 m)
EAC Ex: EAC Ex

Model katalogowy producenta: MACX MCR-EX-TC-I

Napięcie zasilania: 24 V/DC

Wymiary: (Ø x W) 2 mm x 112.5 mm

Podłączenie: Połączenie śrubowe

Numer katalogowy producenta: 1050233

Szerokość produktu: 12.5 mm

Wysokość produktu: 112.5 mm

Długość produktu: 113.7 mm

Średnica produktu: 2 mm

Maksymalna temperatura otoczenia: 49 °C

Minimalna temperatura otoczenia: -40 °C

Waga: 0.15 kg

UKCA: tak

Rodzaj produktu: Przetwornik pomiarowy temperatury

Do pobrania

Karta katalogowa

Karta katalogowa 3562282 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-TC-I 1050233

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3562282 Przetworniki pomiarowe temperatury Phoenix Contact MACX MCR-EX-TC-I 1050233

Opis

Nadajnik temperatury Ex i: Zamienia sygnały z termopar i źródeł mV zainstalowanych w strefie Ex i przesyła sygnał 0/4-20 mA do obciążenia w strefie bezpiecznej. Swobodnie programowalne. Rozłączanie 3-drożne, złącze śrubowe, SIL.
