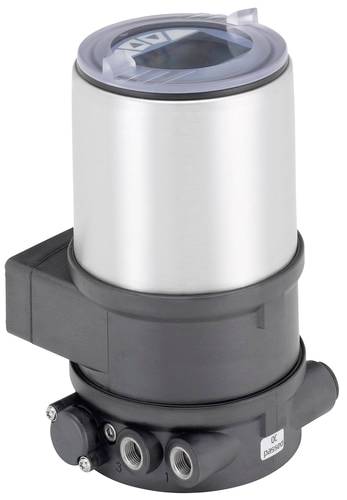

Regulator pozycyjny Bürkert 8692 306913, 1 szt.
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (4202,44 zł / Sztuka)
4202,44 zł
5169,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
Pozycjoner górny 70mm dla napędu 230X
- Kompaktowa i solidna konstrukcja ze stali nierdzewnej
- Najłatwiejsze uruchomienie dzięki automatycznej funkcji X-Tune
- Bezkontaktowy czujnik położenia
- Zintegrowany przepływ powietrza sterującego i wentylacja komory sprężyny
- EtherNet/IP, PROFINET, Modbus TCP, PROFIBUS DP-V1 lub magistrala systemowa Bürkert (büS)
Dane techniczne
- Sterowanie / sprzężenie zwrotne - Dla rozmiaru napędu 40 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 50 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 63 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 70 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 80 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla rozmiaru napędu 90 mm: Tak
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 100 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 125 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 130 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 175 mm: Nie
- Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 225 mm: Nie
- Sterowanie / sprzężenie zwrotne - typ przetwornika położenia: wewnętrznie liniowy
- Sterowanie / sprzężenie zwrotne - sygnał czujnika położenia: cyfrowy 14-bitowy
- Sterowanie/sprzężenie zwrotne – układ wykonawczy z funkcją booster: Nie
- Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
- Ciśnienie i temperatura — maksymalna temperatura otoczenia: 55°C
- Wejścia/Wyjścia - Wejście 1, napięcie analogowe: 0-5/10 V
- Wejścia/wyjścia - Wejście 1, prąd analogowy: 0/4-20 mA
- Wejścia/wyjścia – Wejście 2, cyfrowe złącze tranzystorowe NPN: Nie
- Wejścia/wyjścia - Wejście 2, cyfrowe złącze tranzystorowe PNP: Tak
- Podłączenie elektryczne - Typ podłączenia elektrycznego: zaciski śrubowe z dławikiem kablowym
- Właściwości - Funkcja: Pozycjoner
- Właściwości urządzenia - Podgrupa produktów: Pozycjoner / sterownik procesu
- Właściwości urządzenia - rodzaj montażu: ELEMENT - napęd
- Średnica nominalna (wartość Kv) - wartość QNn (gaz): 7 l/min
- Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu: 0,6 mm
- Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
- Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 1/8
- Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
- Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65/67
- Oprogramowanie / Komunikacja - Interfejs komunikacyjny Protokół: Service-büS
- Oprogramowanie/komunikacja – interfejs operacyjny: klawiatura i wyświetlacz wewnętrzny
- Napięcie - napięcie min./napięcie nominalne: 24 V
- Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
- Napięcie – napięcie AC: Nie
- Napięcie - napięcie DC: Tak
- Napięcie — wewnętrzne napięcie zasilania systemu: Nie
- Napięcie - napięcie zasilania poprzez magistralę: Nie
- Napięcie - Napięcie zasilania przez barierę izolacyjną: Nie
- Napięcie — izolowane galwanicznie zasilanie siłownika: Nie
- Tryb pracy - obsługa ręczna: Nie
- Tryb pracy - Funkcja pneumatyczna 1 dwustronnego działania: Nie
- Tryb pracy - Funkcja pneumatyczna 1 jednostronnego działania: Tak
- Typ homologacji: ULUL
- Rodzaj zatwierdzenia: cULus na liście UL
- Rodzaj produktu
Regulator pozycyjny
- Zakres temperatury roboczej
-10 °C (min)
- Minimalna temperatura robocza
-10 °C
- Numer katalogowy producenta
306913
- Przyłącze
Zaciski śrubowe z wejściem kablowym
- Medium transmisyjne
powietrze pod ciśnieniem
- Minimalne napięcie robocze
24 V
- Średnica nominalna
0.6 mm
- Maksymalne napięcie robocze
24 V
- Maksymalna temperatura otoczenia
55 °C
- Minimalna temperatura otoczenia
-10 °C
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3047047 Regulator pozycyjny Bürkert 8692 306913, 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047047 Regulator pozycyjny Bürkert 8692 306913, 1 szt.
Opis
Kompaktowy pozycjoner typu 8692 przeznaczony jest do zintegrowanego mocowania do napędów pneumatycznych serii zaworów sterujących procesem typu 23xx/2103 i został specjalnie zaprojektowany, aby spełnić wymagania higienicznych warunków procesowych. Powietrze sterujące jest kierowane do zintegrowanego napędu bez zewnętrznych węży. Łatwa obsługa i wybór rozbudowanych dodatkowych funkcji oprogramowania odbywa się poprzez duży wyświetlacz graficzny z podświetleniem i klawiaturę membranową lub poprzez KOMUNIKATOR.
Pozycjoner wykrywa położenie zaworu bez zużycia, za pomocą bezdotykowego, analogowego czujnika położenia. Zintegrowane funkcje diagnostyczne umożliwiają monitorowanie warunków pracy zaworu regulacyjnego. Komunikaty diagnostyczne zaworów za pośrednictwem sygnałów stanu są realizowane zgodnie z normą NE107 (NAMUR) i zapisywane w postaci wpisów historii.
Obudowa wykonana z materiałów odpornych chemicznie jest łatwa do czyszczenia i zapewnia praktyczną ochronę IP do stosowania w higienicznej technologii procesowej w przemyśle spożywczym, napojów i farmaceutycznym. W połączeniu z napędami Bürkert z serii ELEMENT, pneumatyczny układ uruchamiający umożliwia wentylację komory sprężyny, co zapobiega zanieczyszczeniu komór napędu z otoczenia.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Pozycjoner wykrywa położenie zaworu bez zużycia, za pomocą bezdotykowego, analogowego czujnika położenia. Zintegrowane funkcje diagnostyczne umożliwiają monitorowanie warunków pracy zaworu regulacyjnego. Komunikaty diagnostyczne zaworów za pośrednictwem sygnałów stanu są realizowane zgodnie z normą NE107 (NAMUR) i zapisywane w postaci wpisów historii.
Obudowa wykonana z materiałów odpornych chemicznie jest łatwa do czyszczenia i zapewnia praktyczną ochronę IP do stosowania w higienicznej technologii procesowej w przemyśle spożywczym, napojów i farmaceutycznym. W połączeniu z napędami Bürkert z serii ELEMENT, pneumatyczny układ uruchamiający umożliwia wentylację komory sprężyny, co zapobiega zanieczyszczeniu komór napędu z otoczenia.
