Regulator pozycyjny Bürkert 8694 323268, 1 szt.

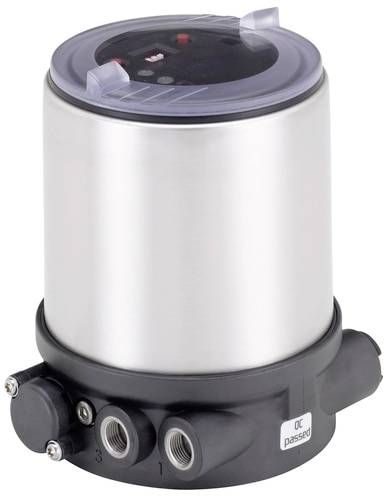

Cylindryczny, srebrny korpus z czarnymi złączami u dołu. Na górze przezroczysty element zamykający. Podzespół elektroniczny.

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 12.10

1 Sztuki

Liczba

Sztuki

Suma (2340,65 zł / Sztuka)

2340,65 zł

2879,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 292,67 zł

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Pozycjoner Top Basic 70mm dla Ant. 27XX

Kompaktowa i solidna konstrukcja ze stali nierdzewnej
Uruchomienie z automatyczną funkcją TUNE
Bezkontaktowy czujnik położenia
Zintegrowane prowadzenie powietrza sterującego w napędzie
AS-Interface, IO-Link lub magistrala systemowa Bürkert (büS)

Dane techniczne

Sterowanie / sprzężenie zwrotne - Dla rozmiaru napędu 40 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 50 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 63 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 70 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 80 mm: Tak
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 90 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 100 mm: Tak
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 125 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 130 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 175 mm: Nie
Sterowanie / sprzężenie zwrotne - Dla napędu o rozmiarze 225 mm: Nie
Sterowanie / sprzężenie zwrotne - typ przetwornika położenia: wewnętrznie liniowy
Sterowanie / sprzężenie zwrotne - sygnał czujnika położenia: cyfrowy 14-bitowy
Sterowanie/sprzężenie zwrotne – układ wykonawczy z funkcją booster: Nie
Ciśnienie i temperatura - Min. temperatura otoczenia: -10°C
Ciśnienie i temperatura — maksymalna temperatura otoczenia: 60°C
Wejścia/wyjścia - Wyjście analogowe typu 1: 0/4-20 mA
Wejścia/wyjścia - Wejście 1, prąd analogowy: 0/4-20 mA
Wejścia/wyjścia – Wejście 2, cyfrowe złącze tranzystorowe NPN: Nie
Wejścia/wyjścia - Wejście 2, cyfrowe złącze tranzystorowe PNP: Tak
Podłączenie elektryczne - Typ podłączenia elektrycznego: zaciski śrubowe z dławikiem kablowym
Właściwości - Funkcja: Pozycjoner
Właściwości urządzenia - Podgrupa produktów: Pozycjoner / sterownik procesu
Właściwości urządzenia - Rodzaj mocowania: KLASYCZNY - Napęd
Średnica nominalna (wartość Kv) - wartość QNn (gaz): 7 l/min
Szerokość nominalna (wartość Kv) - Szerokość nominalna zaworu: 0,6 mm
Przyłącze procesowe/rurowe - Typ przyłącza rurowego 1: gwint wewnętrzny
Przyłącze procesowe/przewodowe - Przyłącze liniowe 1 oznaczenie gwintu: 1/8
Przyłącze procesowe/liniowe - Przyłącze liniowe 1 typ gwintu: G
Stopień ochrony - Stopień ochrony IP (maks. przy odpowiednim podłączeniu): IP65/67
Oprogramowanie / Komunikacja - Interfejs komunikacyjny Protokół: Service-büS
Oprogramowanie / Komunikacja - Interfejs operacyjny: przełącznik DIP
Napięcie - napięcie min./napięcie nominalne: 24 V
Napięcie - Napięcie maks. / Napięcie znamionowe: 24 V
Napięcie – napięcie AC: Nie
Napięcie - napięcie DC: Tak
Napięcie — wewnętrzne napięcie zasilania systemu: Nie
Napięcie - napięcie zasilania poprzez magistralę: Nie
Napięcie - Napięcie zasilania przez barierę izolacyjną: Nie
Napięcie — izolowane galwanicznie zasilanie siłownika: Nie
Tryb pracy - obsługa ręczna: tak
Tryb pracy - Funkcja pneumatyczna 1 dwustronnego działania: Nie
Tryb pracy - Funkcja pneumatyczna 1 jednostronnego działania: Tak
Typ homologacji: ULUL
Rodzaj zatwierdzenia: cULus na liście UL

Rodzaj produktu: Regulator pozycyjny

Zakres temperatury roboczej: -10 °C (min)

Minimalna temperatura robocza: -10 °C

Numer katalogowy producenta: 323268

Przyłącze: Zaciski śrubowe z wejściem kablowym

Medium transmisyjne: powietrze pod ciśnieniem

Średnica rury: 0.6 mm

Minimalne napięcie robocze: 24 V

Średnica nominalna: 0.6 mm

Maksymalne napięcie robocze: 24 V

Maksymalna temperatura otoczenia: 60 °C

Minimalna temperatura otoczenia: -10 °C

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 3047664 Regulator pozycyjny Bürkert 8694 323268, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3047664 Regulator pozycyjny Bürkert 8694 323268, 1 szt.

Opis

Kompaktowy pozycjoner do zintegrowanego mocowania do pneumatycznie sterowanych zaworów sterujących procesem. Wartość zadana jest określana za pomocą standardowego sygnału 4 do 20 mA lub poprzez interfejs AS. Bezdotykowy element czujnikowy wykrywa położenie trzpienia zaworu. Łatwe uruchamianie dzięki automatycznej funkcji TUNE i ustawianiu za pomocą przełączników DIP: Szczelny próg zamknięcia, wybór krzywej charakterystycznej, odwrócenie kierunku skutecznego, przełączanie pomiędzy trybem ręcznym/automatycznym, wejście binarne Dodatkowe możliwości parametryzacji są dostępne za pomocą urządzenia DTM. Interfejs oprogramowania można wykorzystać między innymi do linearyzacji charakterystyki pracy za pomocą swobodnie programowalnej charakterystyki. Wskazanie stanu odbywa się za pomocą diod LED. Opcjonalnie można zintegrować analogowy sygnał zwrotny położenia.
