Rezystor bocznikowy 250A / 60mV B2... Lumel B2 200A/60mV B2 060200AB01B1M0 | Conrad Electronic

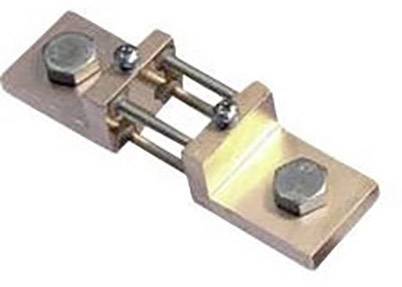

Metalowa złączka z dwoma śrubami i dwoma równoległymi prętami, służąca do łączenia elementów. Często stosowana w zastosowaniach elektrycznych.

Zdjęcie poglądowe

Metalowa złączka z dwoma śrubami i dwoma równoległymi prętami, służąca do łączenia elementów. Często stosowana w zastosowaniach elektrycznych.

Różne elektryczne połączenia miedziane, składające się z płyt metalowych i śrub, wykazują zmienność w rozmiarze i kształcie.

1/2

Zdjęcie poglądowe

Lumel

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

3 Sztuki

Liczba

Sztuki

Suma (234,96 zł / Sztuka)

234,96 zł

289,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

Dostępnych jest tylko 3 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Rodzaj produktu: Bocznik pomiarowy

Prąd pomiarowy: 200 A

Klasa dokładności: 0,2

Wymiary: (D x S x W) 145 x 30 x 30 mm

Waga: 0.6 kg

Szerokość produktu: 30 mm

Wysokość produktu: 30 mm

Długość produktu: 145 mm

Spadek napięcia: 60 mV

Model katalogowy producenta: B2 200A/60mV

Przyłącza: Zaciski śrubowe

Kształt: B

Rodzaj mocowania: Śruby

Podłączenie: Zaciski śrubowe

Do pobrania

Karta katalogowa

Karta katalogowa 1562754 Rezystor bocznikowy 250A / 60mV B2... Lumel B2 200A/60mV B2 060200AB01B1M0

Opis

Rezystory bocznikowe służą do pomiaru prądów stałych. Napięcie proporcjonalne do prądu spada na rezystancji bocznika, czyli np. mogą być wyświetlane za pomocą instrumentu z ruchomą cewką. Oporniki wewnętrzne są wykonane w klasie 0,2 zgodnie z DIN 43 703. Prąd przepływający przez bocznik powoduje spadek napięcia, który jest mierzony równolegle podłączonym urządzeniem pomiarowym. Boczniki są zbalansowane tak, że dokładnie określone napięcie (60 mV dla typu B2) spada przy prądzie znamionowym.

Charakterystyka

Wersja B bez izolacji.
