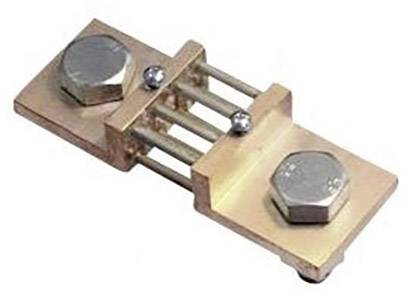

Rezystor bocznikowy 600A / 60mV B2 Lumel B2 600A/60mV B2 060600AB0100M0
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
3 Sztuki
Liczba
Suma (300,00 zł / Sztuka)
300,00 zł
369,00 zł
z VAT (klient indywidualny)
Cena netto
Dostępnych jest tylko 3 sztuka
Dane techniczne
- Rodzaj produktu
Bocznik pomiarowy
- Prąd pomiarowy
600 A
- Klasa dokładności
0,2
- Wymiary
(D x S x W) 145 x 40 x 30 mm
- Waga
0.85 kg
- Szerokość produktu
40 mm
- Wysokość produktu
30 mm
- Długość produktu
145 mm
- Spadek napięcia
60 mV
- Model katalogowy producenta
B2 600A/60mV
- Przyłącza
Zaciski śrubowe
- Kształt
B
- Rodzaj mocowania
Śruby
- Podłączenie
Zaciski śrubowe
Do pobrania
Karta katalogowa
Karta katalogowa 1562762 Rezystor bocznikowy 600A / 60mV B2 Lumel B2 600A/60mV B2 060600AB0100M0
Opis
Rezystory bocznikowe służą do pomiaru prądów stałych. Napięcie proporcjonalne do prądu spada na rezystancji bocznika, czyli np. mogą być wyświetlane za pomocą instrumentu z ruchomą cewką. Oporniki wewnętrzne są wykonane w klasie 0,2 zgodnie z DIN 43 703. Prąd przepływający przez bocznik powoduje spadek napięcia, który jest mierzony równolegle podłączonym urządzeniem pomiarowym. Boczniki są zbalansowane tak, że dokładnie określone napięcie (60 mV dla typu B2) spada przy prądzie znamionowym.
Charakterystyka
- Wersja B bez izolacji.
