Rozdzielacz prądowy CEE AS Schwabe 61513

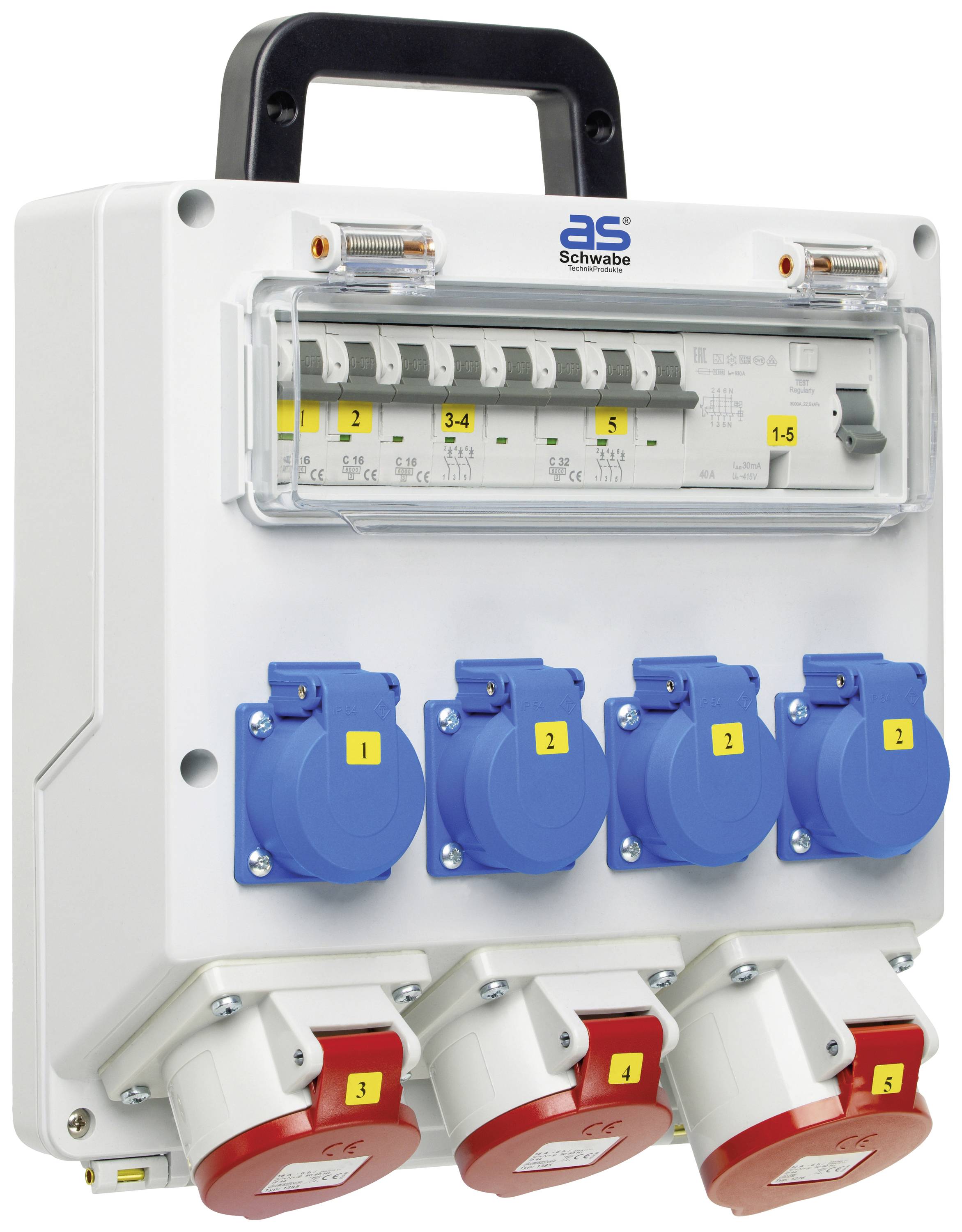

Biały rozdzielacz elektryczny z niebieskimi i czerwonymi gniazdkami, oznaczeniami '1', '2', '3-4', '5-6' oraz czarną rączką na górze.

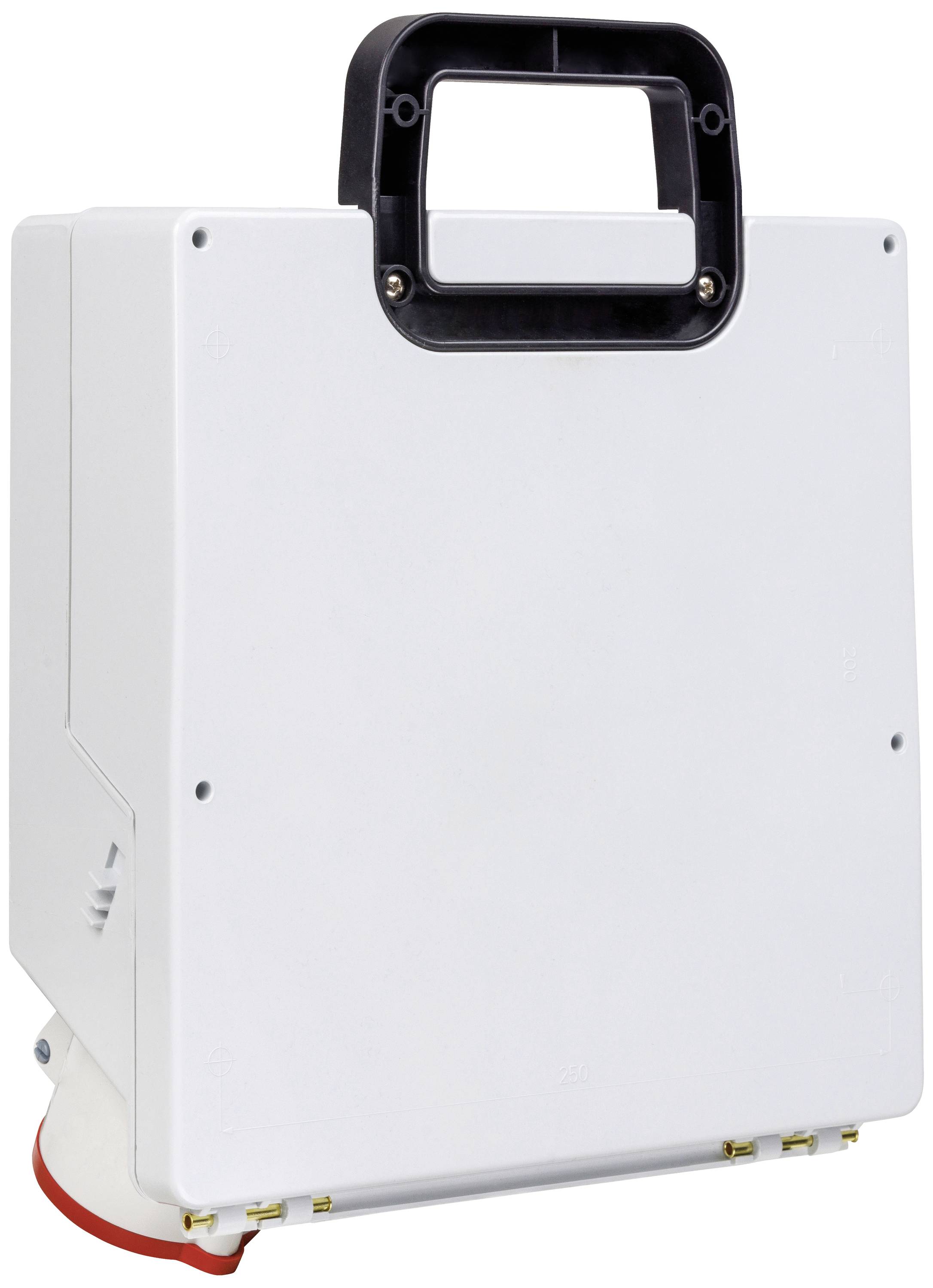

Prostokątne, szare urządzenie elektryczne z czarnym uchwytem na górze i białym gniazdem elektrycznym na dole.

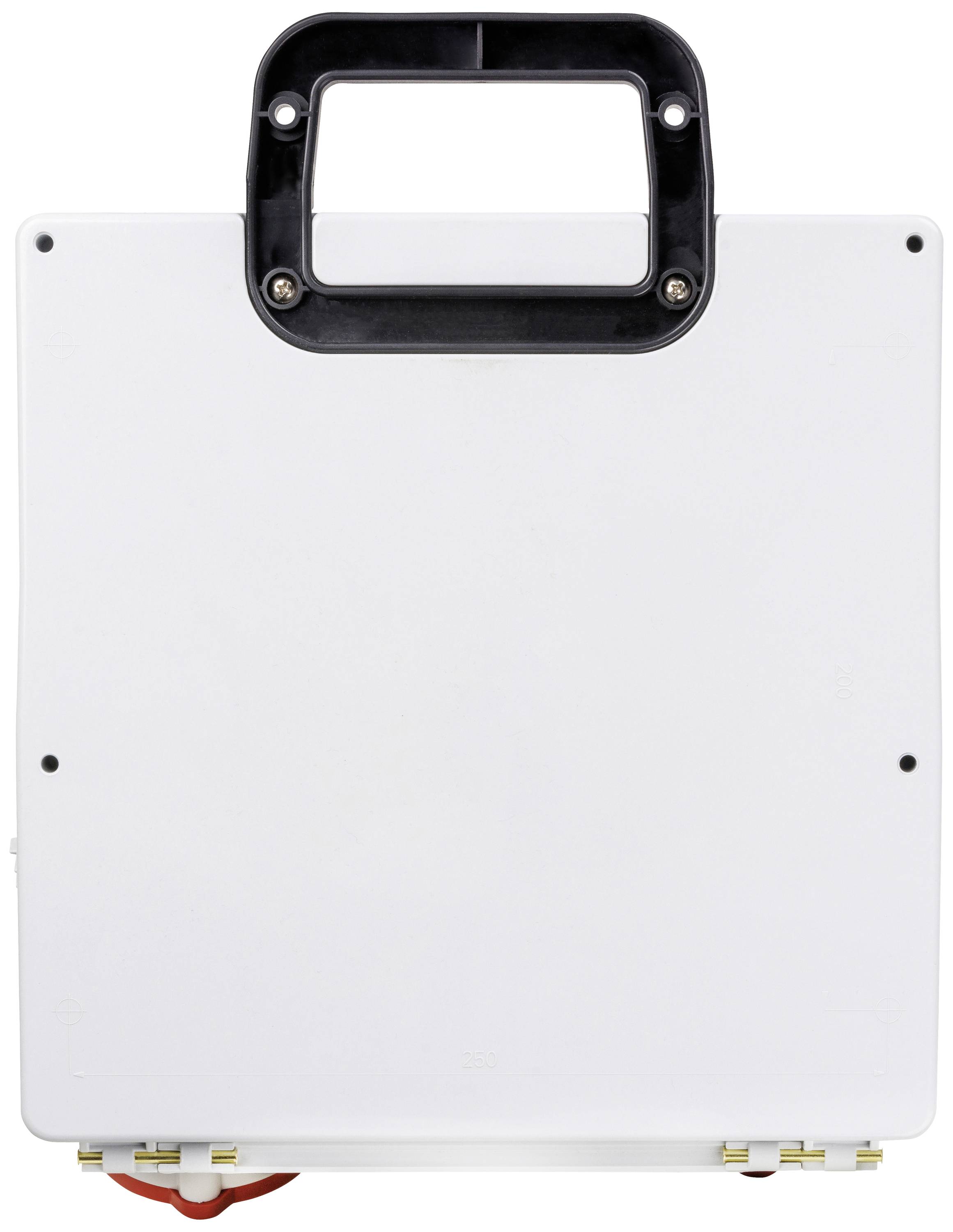

Biała skrzynka z czarną rączką u góry, nie wykazująca widocznych szczegółów lub oznaczeń. Prawdopodobnie służy jako przenośne urządzenie.

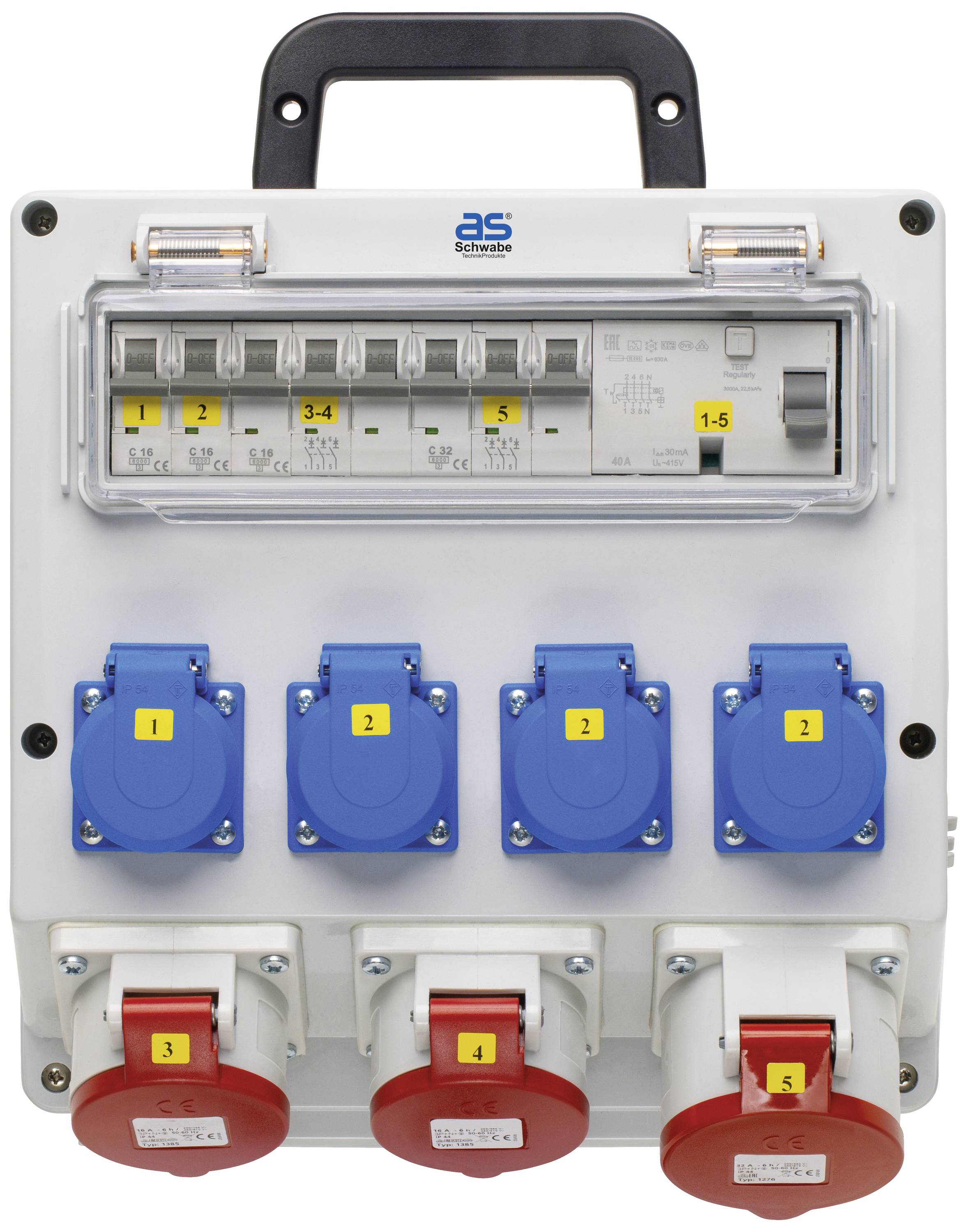

Elektryczna skrzynka rozdzielcza z pięcioma niebieskimi gniazdami u góry i czterema czerwonymi gniazdami na dole. Na górze znajduje się sześć rzędów wyłączników.

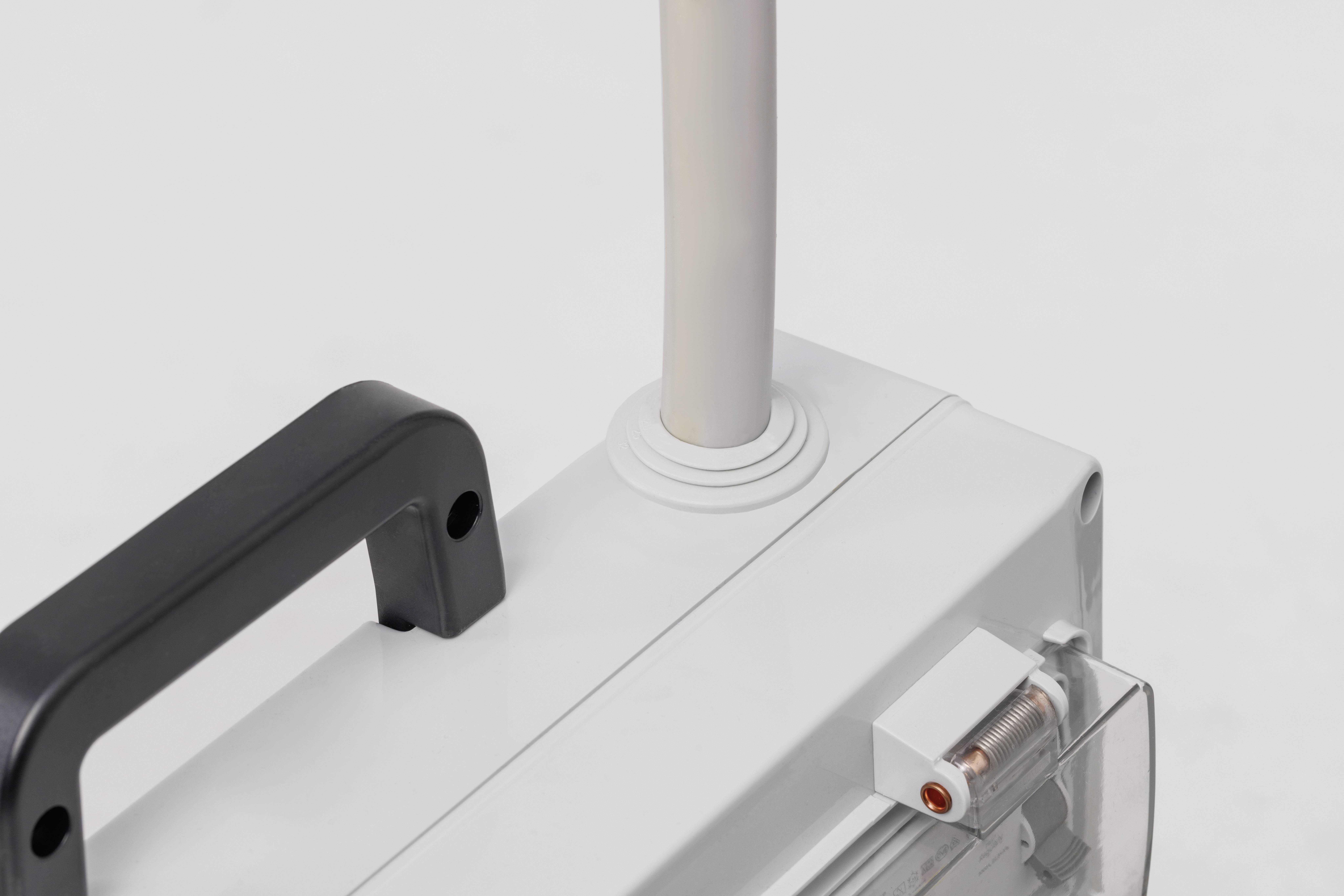

Widoczny jest uchwyt do przenoszenia i złącze kablowe białego urządzenia. Jest to techniczne zdjęcie szczegółowe, które koncentruje się na designie i funkcjonalności.

1/5

Karta katalogowa (PDF)

Niedostępne

Zgłoś wątpliwości prawne

Cechy produktu

as - Rozdzielacz ścienny Schwabe FIXO 11D

Przewodowo gotowy do podłączenia
Przygotowany do stałego podłączenia NYM-J do max. 5x10
Gniazda zabezpieczone są wyłącznikami różnicowoprądowymi i nadprądowymi
Solidna obudowa wykonana ze specjalnego tworzywa sztucznego o wysokiej odporności na pęknięcia, wyposażona w uchwyt do przenoszenia

Dane techniczne

4 x gniazdo uziemiające
2 x gniazdo CEE 16 A 5-pinowe
1 x gniazdo CEE 32 A 5-pinowe

Rodzaj produktu: Rozdzielacz prądowy CEE

Ilość Sprzęgów CEE 16A 5 pin: 3

Złącze A: przyłącze zaciskowe

Złącze B: złącze żeńskie z gniazdem
złącze żeńskie CEE 32 A 5-pin

Liczba gniaz uziemionych: 4

Wejścia: 1

Wyjścia: 7

Napięcie wejściowe znamionowe: 400 V

Napięcie wyjściowe znamionowe: 400 V

Prąd wejściowy znamionowy: 32 A

: IP44

Poziom ochronny: 1 x wyłącznik FI 40A, 30mA, 4-pinowy, typ A
1 x wyłącznik automatyczny C32A, 3-pinowy
1 x wyłącznik automatyczny C16A, 3-pinowy
2 x wyłączniki nadprądowe C16A, 1-biegunowe

Certyfikat: testowane zgodnie z normą DIN EN 61439-3

Kolor: biały

Waga: 3.84 kg

Wymiary: (D x S x W) 280 x 118 x 280 mm

Długość produktu: 280 mm

Szerokość produktu: 118 mm

Wysokość produktu: 280 mm

Specyfikacja: FIXO 11D

Wejścia (Rozdzielacz CEE): Zacisk śrubowy

Wyjścia (Rozdzielacz CEE): Złącze CEE 32 A 5 pinowe
Złącze CEE 16 A 5 pinowe

Zawartość: 1 szt.

Ilość styków: 5

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 2891055 Rozdzielacz prądowy CEE AS Schwabe 61513

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2891055 Rozdzielacz prądowy CEE AS Schwabe 61513

Opis

Dystrybutor ścienny FIXO
Solidna obudowa z bardzo odpornego na pękanie specjalnego tworzywa sztucznego wraz z uchwytem
Kompaktowa konstrukcja idealna do montażu na ścianie
as - Schwabe od ponad 38 lat przekonuje najwyższą jakością w dziedzinie elektrotechniki.
as - Schwabe oznacza szwabską precyzję, niezawodność i innowacyjność.

Opis tego produktu został przetłumaczony automatycznie.

Charakterystyka

Walidacja:
1 x wyłącznik FI 40A, 30mA, 4-pinowy, typ A
1 x wyłącznik automatyczny C32A, 3-pinowy
1 x wyłącznik automatyczny C16A, 3-pinowy
2 x wyłączniki nadprądowe C16A, 1-biegunowe
400V/32A

Zakres dostawy

Rozdzielacz ścienny Fixo 11D
Instrukcja obsługi.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
