scaleo systems Płytka przekaźnikowa 1 szt. VV-600401-0-C 2 zestyki przełączne 12 V/DC

Brązowa płytka drukowana z zielonym modułem złącza i centralnym czarnym przekaźnikiem. Oznaczenie: 'M4-12H K42VDC 0.5A/120VAC'.

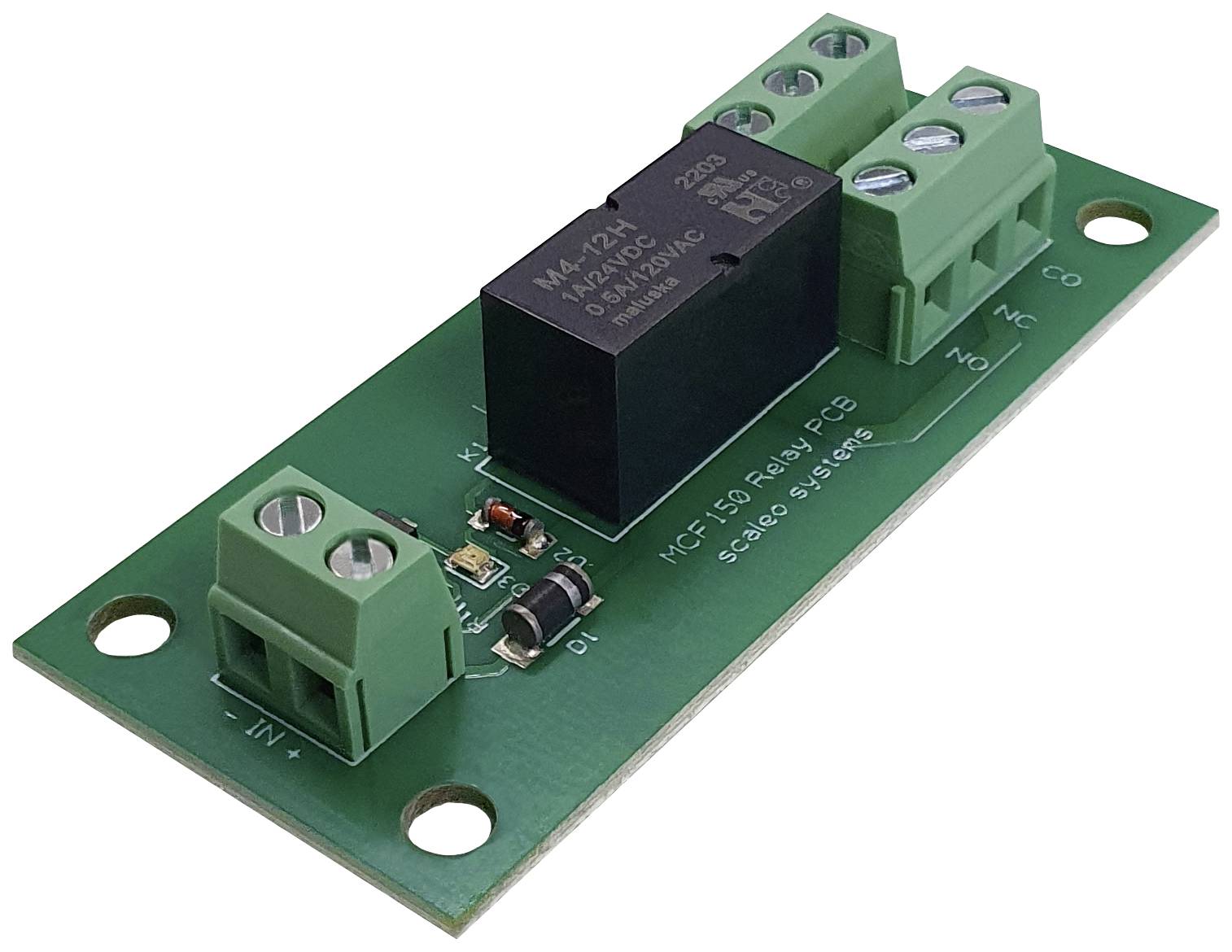

Zielona płytka drukowana z czarnym przekaźnikiem pośrodku, otoczona zielonymi złączkami wtyczkowymi na krawędziach, stosowana w obwodach elektronicznych.

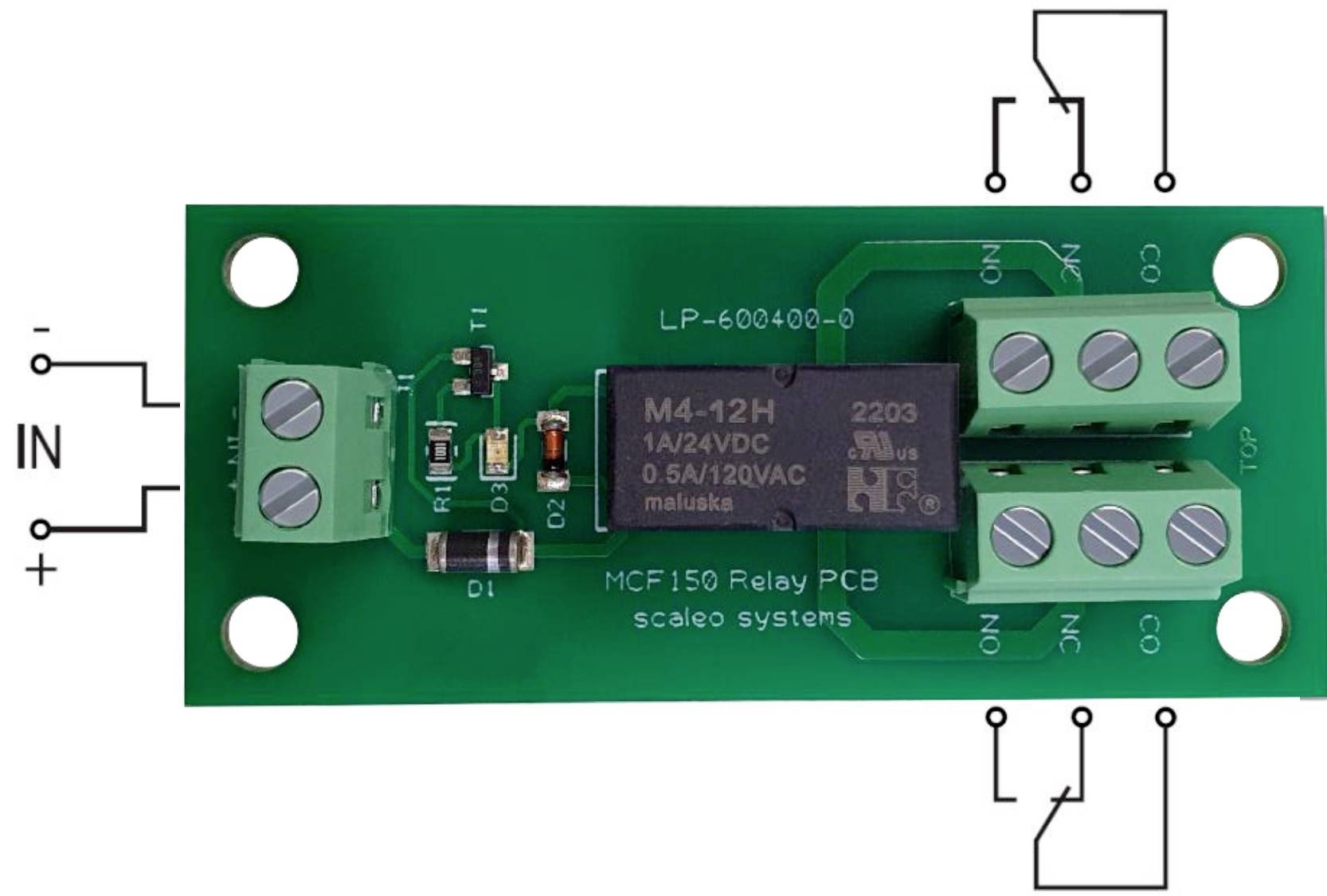

Zielona płytka drukowana MCF150 Relay z przekaźnikiem, dwoma blokami przyłączeniowymi do wejść/wyjść oraz schematami połączeń na białym tle.

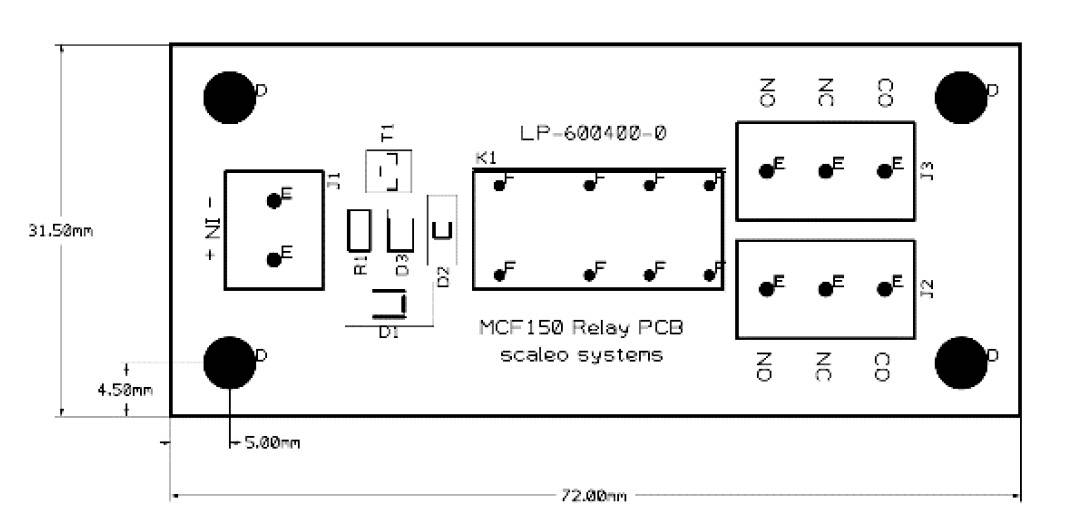

Schemat PCB przekaźnika MCF150. Przedstawia połączenia, przełączniki i wymiary płytki drukowanej w milimetrach.

1/4

Rodzaj produktu

Płytka przekaźnikowa

Napięcie robocze

12 V/DC

Rodzaj styku

2 zestyki przełączne

Połączenie komponentów

terminal śrubowy

Model katalogowy producenta

VV-600401-0-C

Karta katalogowa (PDF)

Dostawa w pon. 5.10

68 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (88,62 zł / Sztuka)

88,62 zł

109,00 zł

z VAT (klient indywidualny)

Cena netto

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Płytka przekaźnika 12VDC 2 bezpotencjałowe styki przełączne

Wskaźnik statusu LED
Zakres temperatur: od 0 do 50°C (temperatura przechowywania: od -40 do +70°C)
Środowisko instalacji: do suchych wnętrz

Dane techniczne

Środowisko instalacji: do instalacji w pomieszczeniach
Mocowanie śrubowe: 4 otwory / D= 4,5mm

Rodzaj produktu: Płytka przekaźnikowa

Model katalogowy producenta: VV-600401-0-C

Napięcie robocze: 12 V/DC

Minimalne napięcie robocze: 8 V/DC

Maksymalne napięcie robocze: 16 V/DC

Zasilanie (zakres): 8 - 16 V/DC

Ilość kanałów: 1

Rodzaj styku: 2 zestyki przełączne

Maksymalne napięcie przełączania: 24 V/DC
120 V/AC

Maksymalne natężenie przełączania: 1 A

Połączenie komponentów: terminal śrubowy

Zawartość: 1 szt.

Waga: 25 g

Maksymalna temperatura: +70 °C

Minimalna temperatura: -40 °C

Długość produktu: 31.5 mm

Szerokość produktu: 72 mm

Wysokość produktu: 17.5 mm

Wymiary: (D x S x W) 31.5 x 72 x 17.5 mm

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 2798469 scaleo systems Płytka przekaźnikowa 1 szt. VV-600401-0-C 2 zestyki przełączne 12 V/DC

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2798469 scaleo systems Płytka przekaźnikowa 1 szt. VV-600401-0-C 2 zestyki przełączne 12 V/DC

Opis

4 otwory na śruby

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Wymagania systemowe

8-16VDC
