scaleo systems Przekaźnik bezpieczeństwa dioda zabezpieczająca przed przebiegunowaniem, dioda LED, obudowa 1 szt. Typ 24

Płyta przekaźnikowa z zieloną i niebieską komponentą elektroniczną, z opisem 'Płyta przekaźnikowa 24Vdc/6A, 4NO + 4NC'.

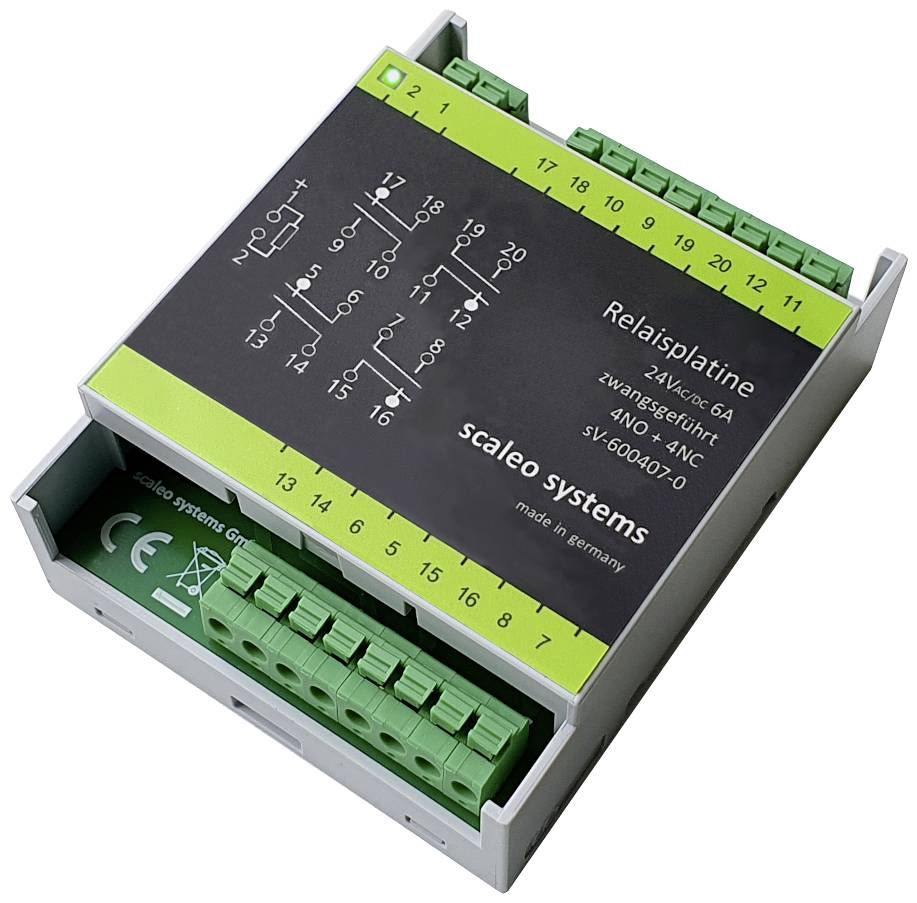

Szara i zielona płytka przekaźnikowa z zaciskami przyłączeniowymi i oznaczeniami. Służy do sterowania urządzeniami elektrycznymi, wyprodukowana w Niemczech.

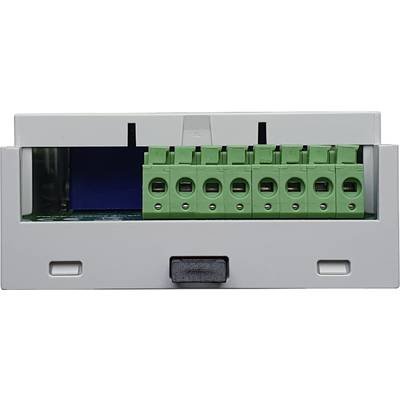

Białe elektryczne pudełko przyłączeniowe z zielonymi złączami śrubowymi, odpowiednie do połączeń kablowych.

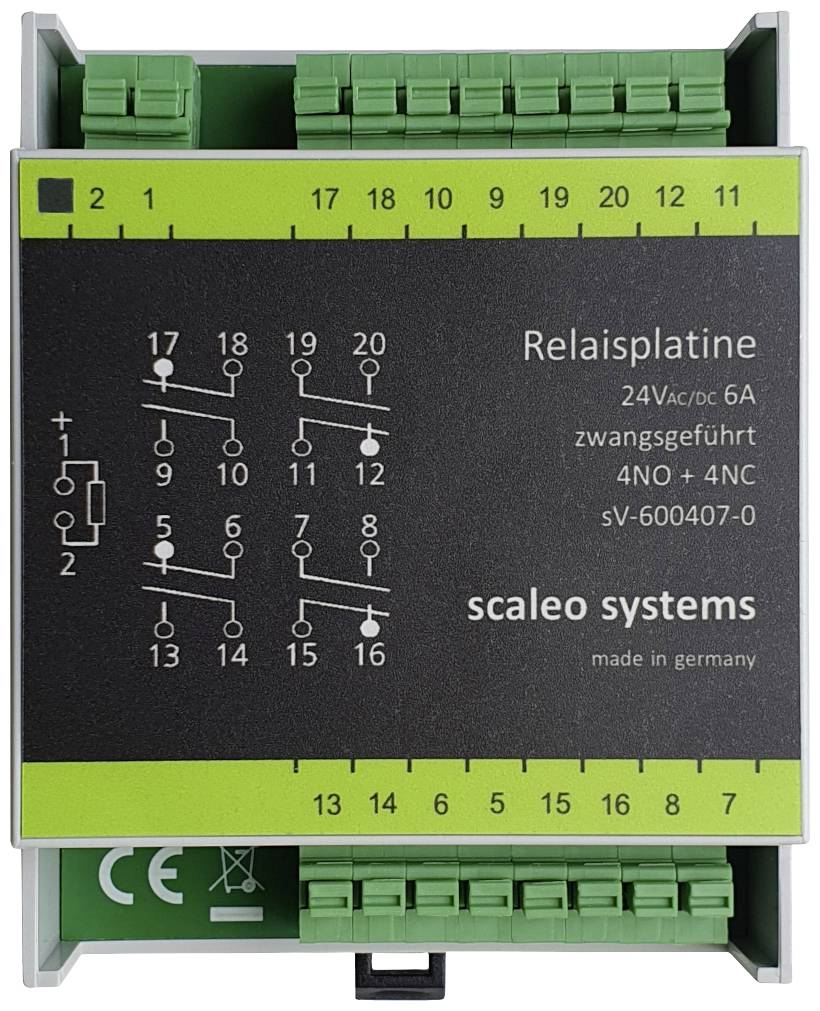

Płyta przekaźnikowa z wymuszonym prowadzeniem, 24V AC/DC, 6A, model sV-600407-0, skalowalny. Zawiera symbole czterech styków normalnie otwartych (NO) i czterech styków normalnie zamkniętych (NC).

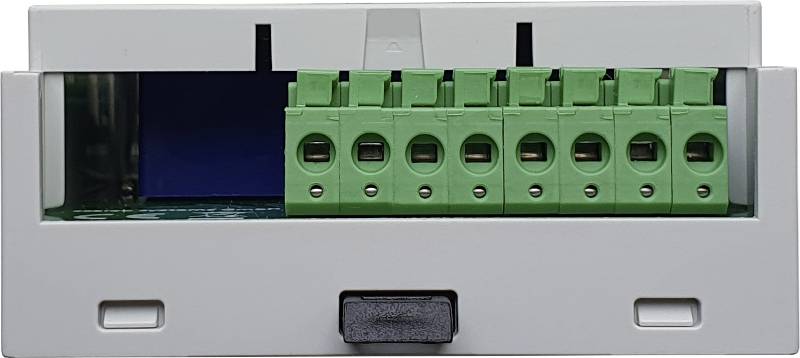

Białe elektroniczne obudowa urządzenia z widocznymi zielonymi zaciskami przyłączeniowymi z przodu, przeznaczonymi do podłączeń kablowych.

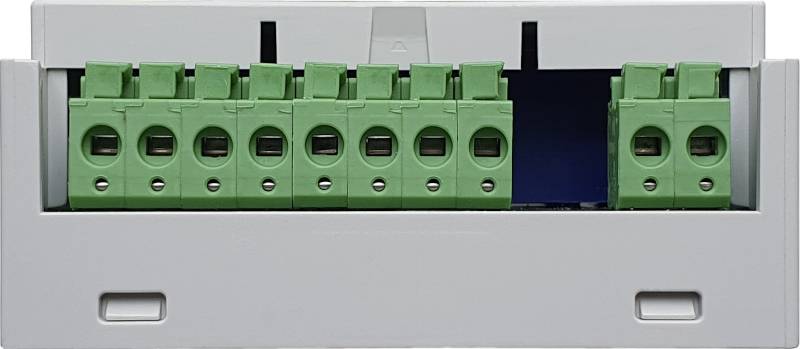

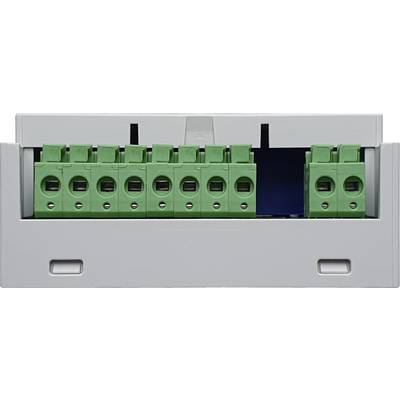

Białe elektryczne złącze z zielonymi przyłączami, używane do łączenia przewodów w obwodzie elektrycznym.

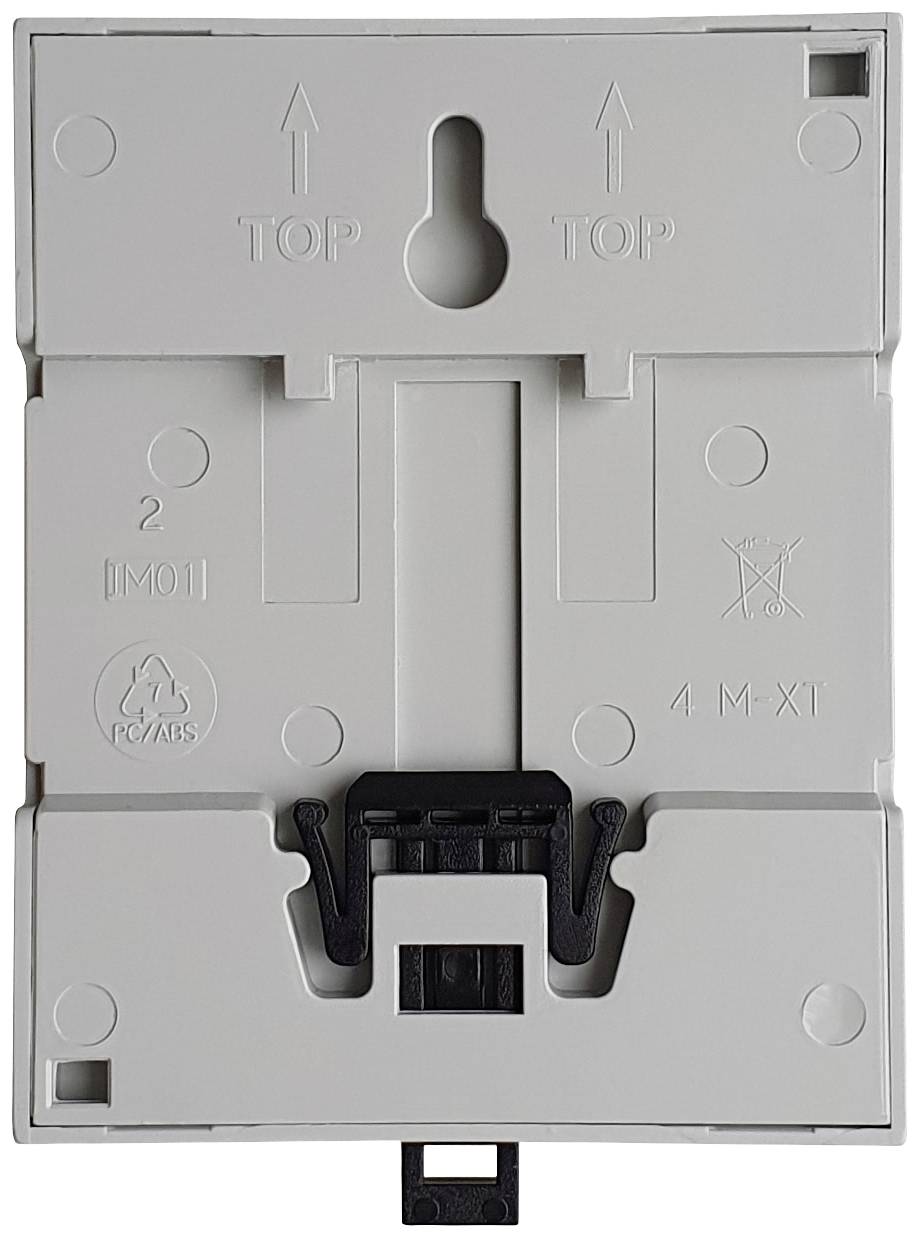

Biała płyta z tworzywa sztucznego do montażu ściennego z uchwytami śrubowymi i symbolem recyklingu. Górna strona oznaczona strzałkami i napisem 'GÓRA'.

1/7

Rodzaj produktu

Przekaźnik bezpieczeństwa

Rodzaj styku

4 zestyki przełączne

Połączenie komponentów

zacisk sprężynowy PE 6,3 x 0,8

Cechy przekaźnika

dioda zabezpieczająca przed przebiegunowaniem

dioda LED

obudowa

Model katalogowy producenta

Typ 24V 4-fach

Karta katalogowa (PDF)

Szybka dostawa w pt. 2.10

10 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (527,64 zł / Sztuka)

527,64 zł

649,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

Dostępnych jest tylko 10 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Karta przekaźników bezpieczeństwa 24 V/DC, 2 bezpotencjałowe styki przełączne

Wskaźnik LED stanu, zabezpieczenie przed odwrotną polaryzacją, przekaźnik bezpieczeństwa

Dane techniczne

cewka przekaźnika
Rodzaj napięcia: napięcie stałe i zmienne
Napięcie cewki: 18 - 28 VAC/DC, 24 Vnom
Pobór mocy 0.5 W
Zabezpieczenie przed odwrotną polaryzacją: prostownik
Dioda LED stanu: zielona, podczas aktywacji
Przełącz kontakty
Maks. napięcie przełączania: 250 Vac
Maksymalna moc przełączania (rezystancyjna): 150 W, 1500 VA
Maks. prąd stały: 6 A
Maks. prąd włączania: 20 A
Maksymalny prąd wyłączania: 6 A
Zalecane minimalne obciążenie: 10 V, 10 mA
Typowy czas odbicia: 4 ms
Wytrzymałość dielektryczna: styk/cewka (AC) 2kVeff
Żywotność: 100 cykli przełączania, mechaniczna przy maks. obciążeniu (rezystancyjny)
Materiał styku: AgSn02
Zaciski
Najmniejszy przekrój: 28 AWG, 0,09 mm²
Największy przekrój: 16 AWG, 1,5 mm²
Końcówka odizolowanego przewodu: 6 mm
Obudowa
Stopień zanieczyszczenia: 2
Stopień ochrony IP: 20
Rodzaj montażu: Montaż na szynie nośnej DIN35
Otoczenie
Temperatura przechowywania: od -40 °C do +80 °C
Temperatura robocza: od 0 °C do +50 °C
Obowiązujące normy
Elektryczno-mechaniczny Przekaźnik podstawowy EN 61810-1
Współrzędne izolacji: EN 60664-1
EMC: EN 61000, + poniżej. Granice
Dyrektywa niskonapięciowa: EN 60335-1

Rodzaj produktu: Przekaźnik bezpieczeństwa

Cechy przekaźnika: dioda zabezpieczająca przed przebiegunowaniem
dioda LED
obudowa

Model katalogowy producenta: Typ 24V 4-fach

Minimalne napięcie robocze: 18 V/DC

Maksymalne napięcie robocze: 24 V/DC

Zasilanie (zakres): 18 - 24 V/DC

Rodzaj styku: 4 zestyki przełączne

Maksymalne napięcie przełączania: 250 V/AC

Maksymalne natężenie przełączania: 6 A

Maksymalna moc przełączania: 150 W

Połączenie komponentów: zacisk sprężynowy PE 6,3 x 0,8

Zawartość: 1 szt.

Waga: 130 g

Maksymalna temperatura: 50 °C

Minimalna temperatura: 0 °C

Długość produktu: 70 mm

Szerokość produktu: 90 mm

Wysokość produktu: 32 mm

Wymiary: (D x S x W) 70 x 90 x 32 mm

Zgodne z RoHS: Tak

Do pobrania

Karta katalogowa

Karta katalogowa 3163057 scaleo systems Przekaźnik bezpieczeństwa dioda zabezpieczająca przed przebiegunowaniem, dioda LED, obudowa 1 szt. Typ 24

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3163057 scaleo systems Przekaźnik bezpieczeństwa dioda zabezpieczająca przed przebiegunowaniem, dioda LED, obudowa 1 szt. Typ 24

Opis

4 bezpotencjałowe styki przełączne przełączane synchronicznie

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Charakterystyka

Płytka przekaźników w obudowie na szynę montażową z zaciskami sprężynowymi

Uwagi

Zakres temperatur: 0 do 50°C (temperatura przechowywania: -40 do + 70°C)

Wymagania systemowe

24 V AC/DC (-15% … + 10%)
