Schlegel STLI_M03 Przycisk, 22.3 mm, 1 szt.

Srebrny, okrągły przycisk z czarnym gwintem, stosowany w urządzeniach mechanicznych lub elektronicznych do sterowania lub obsługi.

Zdjęcie poglądowe

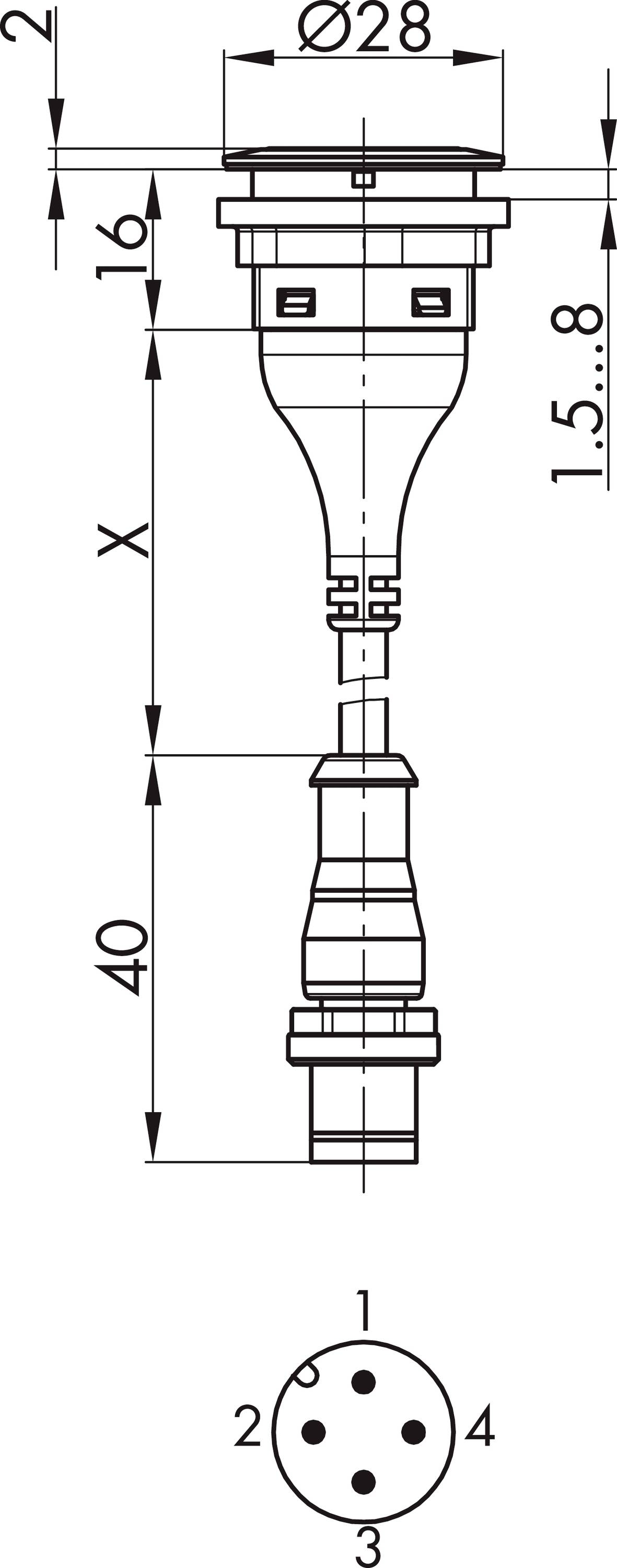

Rysunek techniczny wtyczki z wymiarami. Górna część: średnica 28 mm, długość 40 mm. Dolna część: układ pinów z oznaczeniami 1-4.

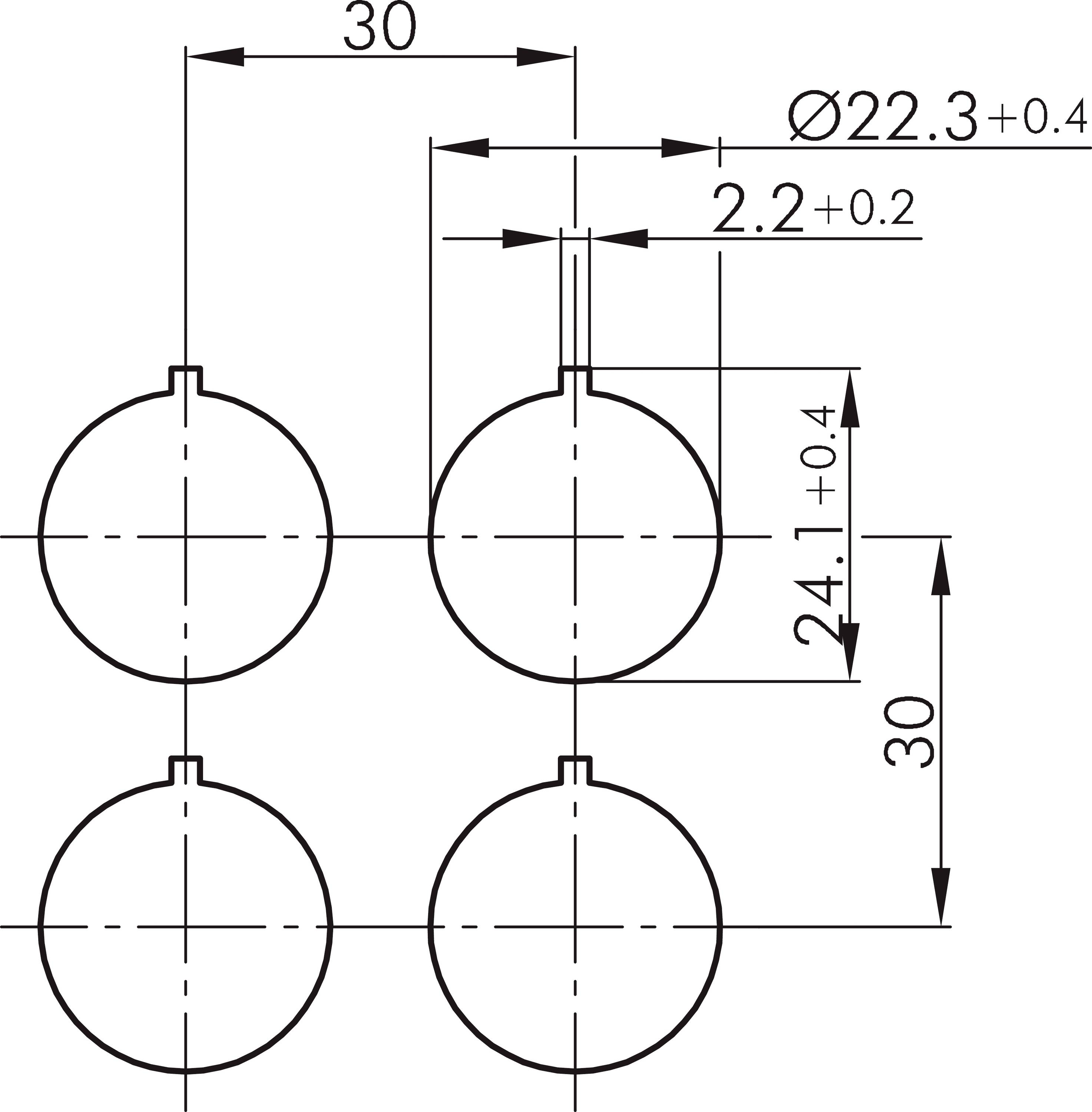

Rysunek techniczny: Cztery okręgi o średnicy 22,3 mm, rozmieszczone poziomo i pionowo w odległości 30 mm. Wymiary i tolerancje oznaczone.

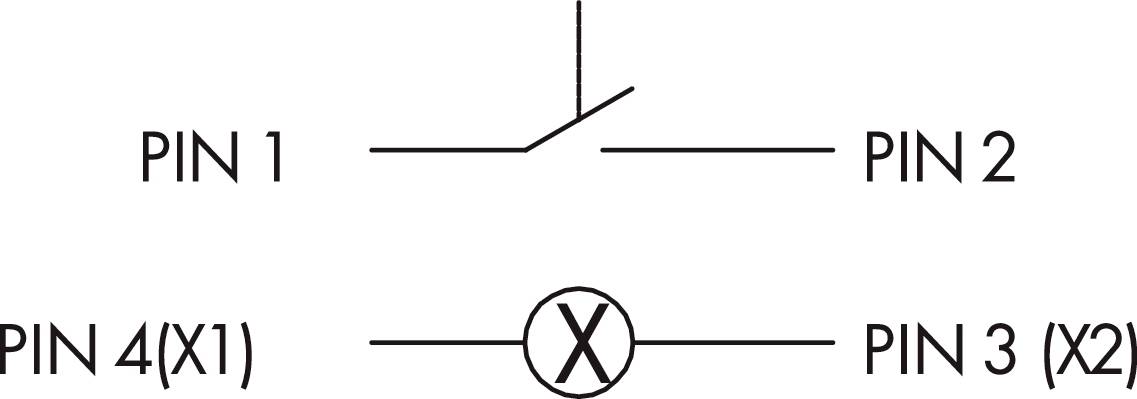

Symbol przełącznika przedstawia przełączenie ze stykami: PIN 1 do PIN 2, PIN 4(X1) do PIN 3(X2), X w środku łączy dolne styki.

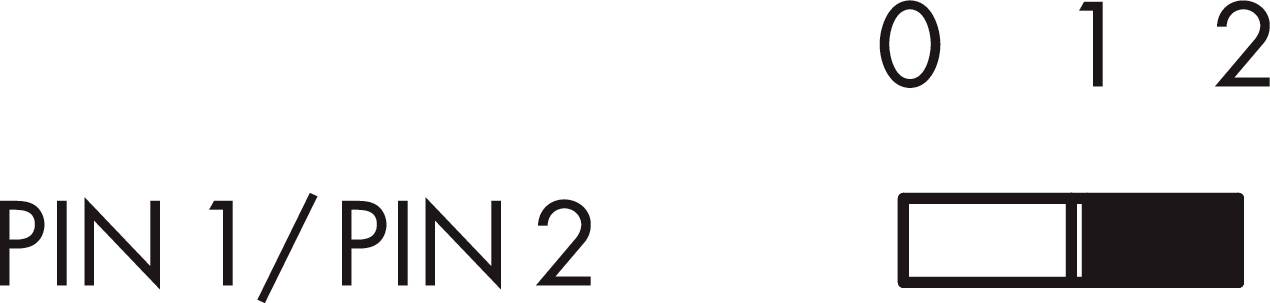

Obraz przedstawia ekran ustawień z etykietą 'PIN 1/PIN 2' i suwakiem ustawionym na poziomie 1 w skali od 0 do 2.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Przycisk

Rodzaj podświetlenia

LED

Rodzaj styku

1 NO

Połączenie komponentów

złącze męskie M12

Średnica montażowa

22.3 mm

Karta katalogowa (PDF)

Dostawa w wt. 6.10

1 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (283,74 zł / Sztuka)

283,74 zł

349,00 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 1 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Kategoria: przycisk
Seria: SHORTRON®-M12
Stopień ochrony: IP65 / IP67 (od tyłu IP65)
Oświetlenie: tak
Możliwość zapisu: tak
Materiał styków: AgNi
Normy: EN 60947-5-1, EN 61058-1
Typ kontaktu: 1S
Typ połączenia: M12 4-pin. z kablem PUR, kodowanie A; długość 25 cm; linki 4 x 0,34 mm² (AWG22)
Oprawka: brak, zintegrowana biała dioda LED 3 mm
Funkcja przełączania: funkcja przycisku
Skok: 2,3 mm
Żywotność elektryczna: 1 milion operacji DC13: maks. 100 000
Żywotność mechaniczna: 1 milion cykli przełączania
Otwór montażowy: Ø 22,3 mm
Długość kabla (X): 250±30mm
Ramka przednia: kolor srebrny
Temperatura robocza -25°C... 70°C
Temperatura przechowywania: -40°C... 80°C
Kształt: okrągły.

Rodzaj produktu: Przycisk

Specyfikacja przełącznika: podświetlenie

Kolor obudowy/przycisków: srebrny

Funkcje przełącznika: chwilowy

Specyfikacja: Możliwe naniesienia opisu.

Rodzaj podświetlenia: LED

Kolor LED: biały

Rodzaj żarówki: LED

Rodzaj styku: 1 NO

Materiał styku: AgNi

Połączenie komponentów: złącze męskie M12

Minimalna temperatura: -40 °C

Rodzaj: wokół

Maksymalna temperatura: +80 °C

Średnica produktu: 22.3 mm

Żywotność mechaniczna: 1 mln cykli łączeniowy

Średnica montażowa: 22.3 mm

Żywotność elektryczna: 1 milion cykli przełączania DC13: maks. 100 000

Wycięcie w panelu przednim: 22.3 mm

: IP65
IP67

Zawartość: 1 szt.

Wymiary: (Ø) 22.3 mm

Model katalogowy producenta: STLI_M03

Do pobrania

Karta katalogowa

Karta katalogowa 2865187 Schlegel STLI_M03 Przycisk, 22.3 mm, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2865187 Schlegel STLI_M03 Przycisk, 22.3 mm, 1 szt.

Opis

Przełącznik podświetlany SHORTRON®-M12, 1 NO, długość kabla 25 CM obtryskiwany

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
