Schlegel STLO_M05 Przycisk, 22.3 mm, 1 szt.

Okrągły, srebrny przycisk naciskowy z gwintem i czarną podstawą, stosowany jako element obsługi lub sterowania w urządzeniach.

Zdjęcie poglądowe

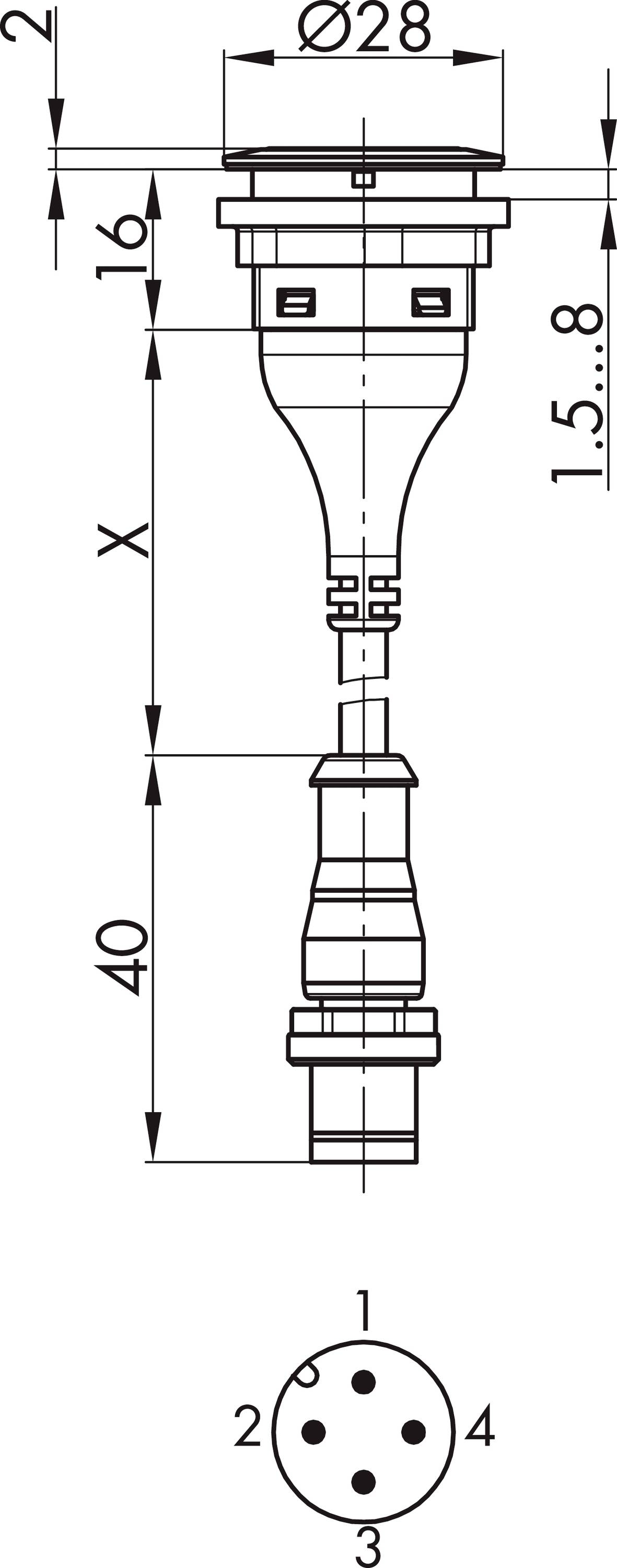

Rysunek techniczny części cylindrycznej z wymiarami: średnica 28 mm, wysokość 40 mm. Szczegółowy widok pinów wtykowych (1 do 4).

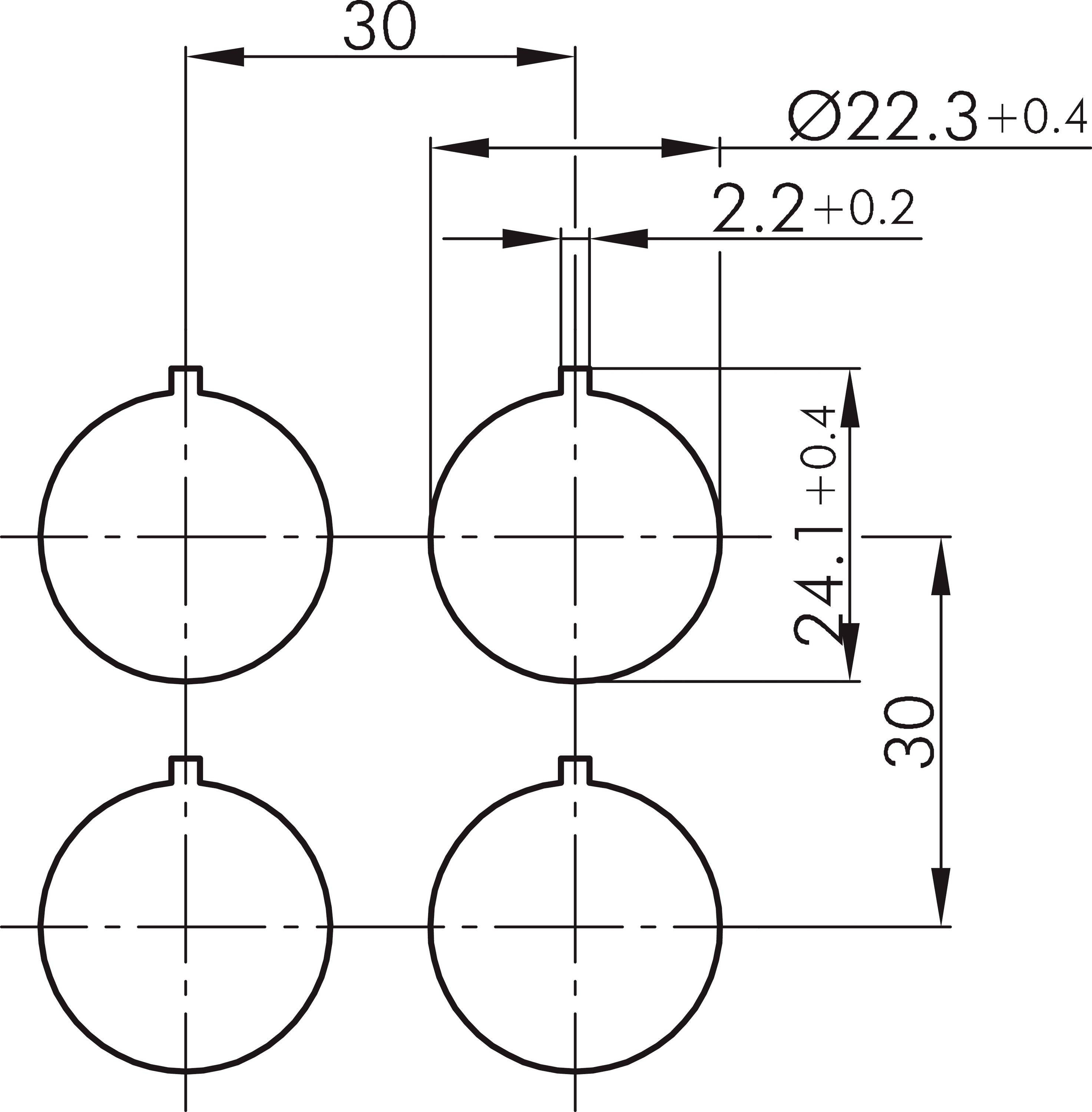

Rysunek techniczny czterech kół w układzie kwadratowym, o średnicy Ø22,3 mm, rozmieszczonych w odległościach 30 mm w pionie i poziomie.

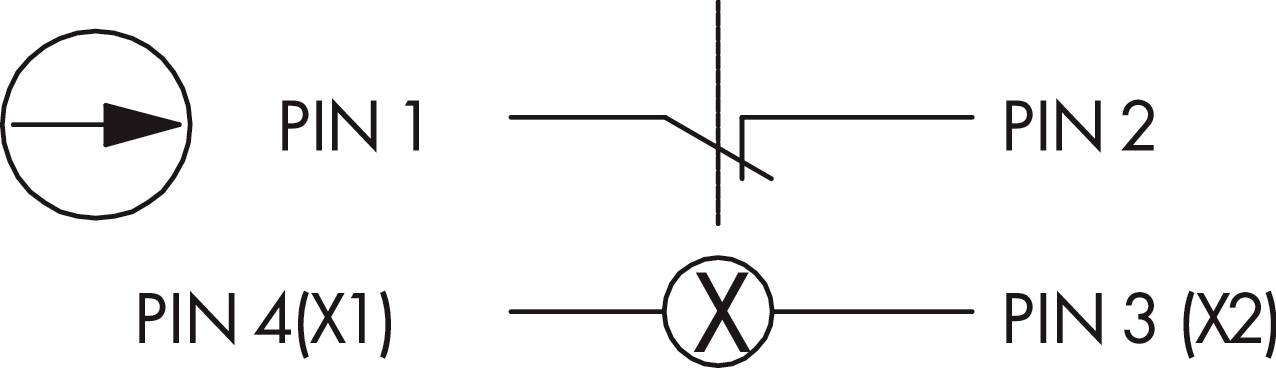

Schemat pokazuje diodę, prosty przełącznik i połączenie krzyżowe, opisane jako 'Pin 1', 'Pin 2', 'Pin 3 (X2)', 'Pin 4 (X1)'.

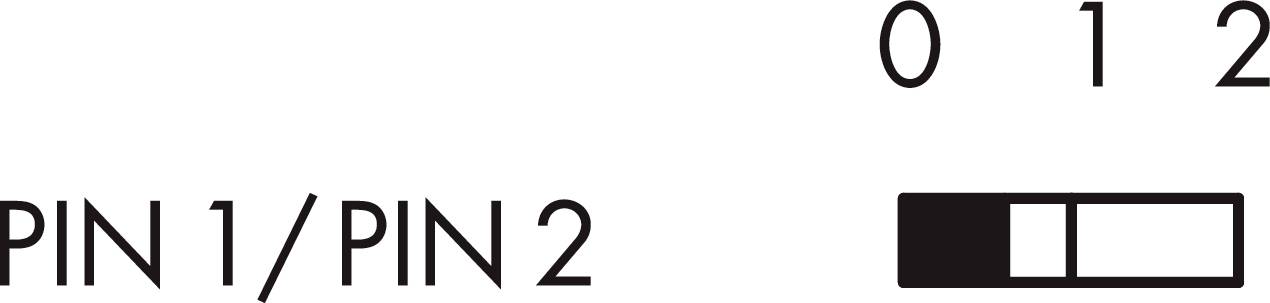

Suwak 'PIN 1/PIN 2', stopnie od 0 do 2. Suwak wskazuje na poziom 1.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Przycisk

Rodzaj podświetlenia

LED

Rodzaj styku

1 NC

Połączenie komponentów

złącze męskie M12

Średnica montażowa

22.3 mm

Karta katalogowa (PDF)

Dostawa w wt. 6.10

6 Sztuki

Ilość (sztuka)

Oszczędzasz

Cena opakowania (Cena netto)

Rabaty ilościowe różnią się w zależności od sprzedawcy

Oszczędzasz 0,00 zł

Liczba

Sztuki

Suma (251,22 zł / Sztuka)

251,22 zł

309,00 zł

z VAT (klient indywidualny)

Cena netto

Dostępnych jest tylko 6 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Kategoria: przycisk
Seria: SHORTRON®-M12
Stopień ochrony: IP65 / IP67 (od tyłu IP65)
Oświetlenie: tak
Możliwość zapisu: tak
Materiał styków: AgNi
Normy: EN 60947-5-1, EN 61058-1
Typ kontaktu: 1Ö
Typ połączenia: M12 4-pin. z kablem PUR, kodowanie A; długość 25 cm; linki 4 x 0,34 mm² (AWG22)
Oprawka: brak, zintegrowana biała dioda LED 3 mm
Funkcja przełączania: funkcja przycisku
Skok: 2,3 mm
Pewne otwarcie: zgodnie z EN60947-5-1, zał. K
Żywotność elektryczna: 1 milion operacji DC13: maks. 100 000
Żywotność mechaniczna: 1 milion cykli przełączania
Otwór montażowy: Ø 22,3 mm
Długość kabla (X): 250±30mm
Ramka przednia: kolor srebrny
Temperatura robocza -25°C... 70°C
Temperatura przechowywania: -40°C... 80°C
Kształt: okrągły.

Rodzaj produktu: Przycisk

Specyfikacja przełącznika: podświetlenie

Kolor obudowy/przycisków: srebrny

Funkcje przełącznika: chwilowy

Specyfikacja: Możliwe naniesienia opisu.

Rodzaj podświetlenia: LED

Kolor LED: biały

Rodzaj żarówki: LED

Rodzaj styku: 1 NC

Materiał styku: AgNi

Połączenie komponentów: złącze męskie M12

Minimalna temperatura: -40 °C

Rodzaj: wokół

Maksymalna temperatura: +80 °C

Żywotność mechaniczna: 1 mln cykli łączeniowy

Średnica montażowa: 22.3 mm

Żywotność elektryczna: 1 milion cykli przełączania DC13: maks. 100 000

Wycięcie w panelu przednim: Ø 22.3 mm

: IP65
IP67

Zawartość: 1 szt.

Model katalogowy producenta: STLO_M05

Do pobrania

Karta katalogowa

Karta katalogowa 2865189 Schlegel STLO_M05 Przycisk, 22.3 mm, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2865189 Schlegel STLO_M05 Przycisk, 22.3 mm, 1 szt.

Opis

Przełącznik podświetlany SHORTRON®-M12, zatrzaskowy 1Ö, długość kabla 25CM obtryskiwany

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
