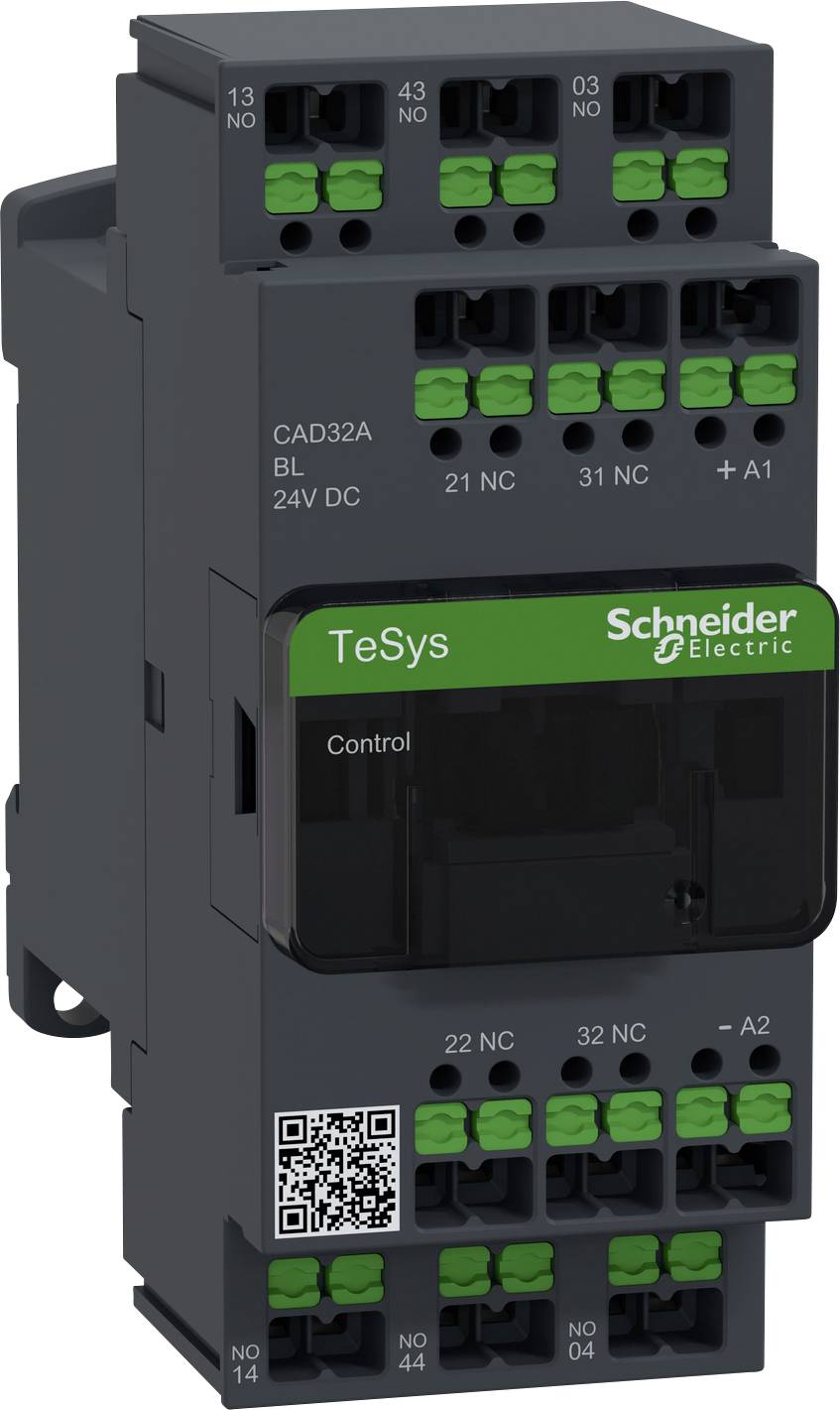

Schneider Electric CAD32ABL Stycznik pomocniczy 3 NO, 2 NC brak diody LED sztuka 1 szt.
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Stycznik pomocniczy
Połączenie komponentów
Snap-In
Opakowanie
sztuka
Model katalogowy producenta
CAD32ABL
Rodzaj styku
3 NO
2 NC
Karta katalogowa (PDF)
11 Sztuki
Liczba
Suma (234,96 zł / Sztuka)
234,96 zł
289,00 zł
z VAT (klient indywidualny)
Cena netto
14-dniowe prawo do zwrotu w cenie
Cechy produktu
Stycznik pomocniczy, 3 styki sterujące normalnie otwarte + 2 normalnie zamknięte, cewka 24 V DC, niski pobór mocy, zatrzaskowy
- Styczniki i wyłączniki zabezpieczające silniki TeSys Deca z innowacyjną technologią połączeń SNAP IN
- Blok zaciskowy SNAP IN zamyka się z kliknięciem po prawidłowym włożeniu przewodu.
- Optyczne i dotykowe sprzężenie zwrotne okablowania
- Przewody giętkie i sztywne można wprowadzać bez tulejki.
- Obsługa bez użycia narzędzi i intuicyjna
- Bezpieczne okablowanie nawet przy silnych wibracjach, bez konieczności ponownego dokręcania.
- „Gotowy do robotyzacji”, np. do zautomatyzowanej budowy szaf sterowniczych
Dane techniczne
- Opakowanie
sztuka
- Rodzaj produktu
Stycznik pomocniczy
- Model katalogowy producenta
CAD32ABL
- Rodzaj styku
3 NO
2 NC
- Napięcie sterowania (min.)
24 V/DC
- Napięcie sterowania (max.)
24 V/DC
- Zakres napięcia sterującego
24 - 24 V/DC
- Maksymalne napięcie przełączania
690 V DC/AC
- Maksymalne natężenie ciągłe
10 A
- Cechy przekaźnika
brak diody LED
- Połączenie komponentów
Snap-In
IP20

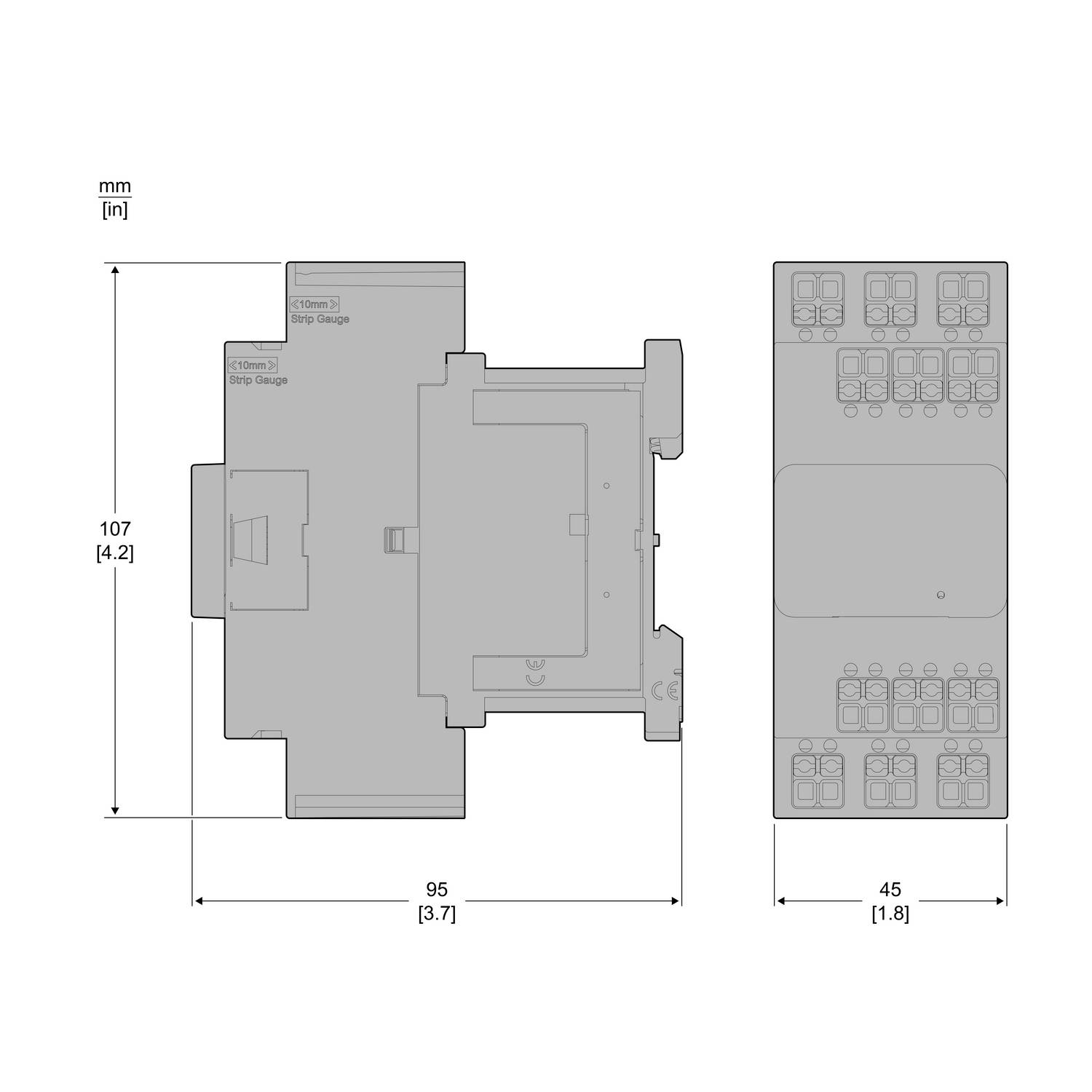

- Szerokość produktu
45 mm
- Wysokość produktu
107 mm
- Głębokość produktu
93 mm
- Wymiary
(S x W x G) 45 x 107 x 93 mm
- Zawartość
1 szt.
Other
45 mm
107 mm
84 mm
FALSE
3
2
10 A
FALSE
0
24-24 V
DC
FALSE
0.005 A
Other
0
0
10 A
690-690 V
DC
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 3412405 Schneider Electric CAD32ABL Stycznik pomocniczy 3 NO, 2 NC brak diody LED sztuka 1 szt.
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 3412405 Schneider Electric CAD32ABL Stycznik pomocniczy 3 NO, 2 NC brak diody LED sztuka 1 szt.
Opis
Wskaźnik pomocniczy TeSys Control CAD. Stycznik pomocniczy dla kategorii użytkowania AC-15 do 690V i DC-13 do 440V. Posiada 5 styków (3S + 2Ö), cewkę 24V DC i niski pobór mocy. W wymagających zastosowaniach, gdzie wymagana jest duża prędkość robocza, sięgająca 10800 cykli na godzinę, gwarantuje wysoką niezawodność i trwałość. Pięć zintegrowanych kontaktów pomocy, z możliwością rozszerzenia do dziewięciu kontaktów pomocy. Szybkie, bezpieczne i bezobsługowe podłączenie zasilania dzięki listwie zaciskowej SNAP IN. Nadaje się do zastosowań związanych z bezpieczeństwem poprzez styki sprzężone mechanicznie i styki lustrzane. Zacisk sprężynowy SNAP IN umożliwia podłączenie przewodu w ciągu zaledwie jednej sekundy. Oznacza to oszczędność czasu rzędu 96 procent w porównaniu do około 30 sekund potrzebnych na wykonanie połączeń śrubowych. W porównaniu do zacisków sprężynowych i systemów wtykowych, podłączanie przewodów za pomocą SNAP IN jest nawet o 88 procent szybsze.
Opis tego produktu został przetłumaczony automatycznie.
Opis tego produktu został przetłumaczony automatycznie.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
