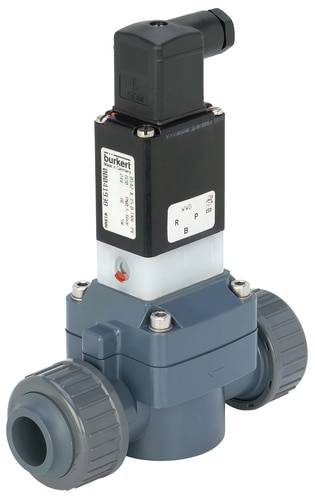

Serwozawór sterowany Bürkert 0142 42261, 0.5 do 6 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (5226,83 zł / Sztuka)
5226,83 zł
6429,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór do mediów agresywnych
- Złącze mediów zapewnia lekko zanieczyszczone media i medium na agresywne
- Wytrzymała membrana
- Nie zawiera metalowych części wewnętrznych
- Standardowe uruchomienie za pomocą blokowaną ręką
Dane techniczne
- Przyłącze kabla do klejenia o średnicy Ø 63 mm
- Średnica nominalna 50,0 mm
- Wartość kV 36,0 m³/h
- Zakres ciśnienia 0,5 - 6 bar
- Napięcie 230 V, 50 Hz
- Temperatura medium od 0 do +50 °C.
- Temperatura otoczenia od 0 do +40 °C
- Czas otwierania 0,1 - 0,8 s.
- Czas zamykania 1 - 4 s.
- Elektryczny pobór mocy 20 VA (Pociąg), 11/5 VA/W (eksploatacja)
- Rodzaj produktu
Serwozawór sterowany
- Napięcie robocze
230 V/AC
- Maksymalne ciśnienie robocze
6 bar
- Materiał obudowy
PCW
- Połączenie pneumatyczne
63 mm
- Zakres temperatury roboczej
0 °C (min)
- Temperatura nośnika (zakres)
0 do +50 °C
- Numer katalogowy producenta
42261
- Minimalne ciśnienie robocze
0.5 bar
- Minimalna temperatura robocza
0 °C
- Element uszczelniający
EPDM
- Funkcje pneumatyczne
2/2 drożny
- Waga
2.200 kg
- Maksymalna temperatura medium
+50 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
lekko zanieczyszczone media
- Średnica nominalna
50.0 mm
- Właściwości pneumatyczne
nakrętka
- Szerokość produktu
115 mm
- Długość produktu
268 mm
- Standardowe nominalne natężenie przepływu (qnN)
38700 l/min
IP65
- Maksymalna temperatura otoczenia
+40 °C
- Minimalna temperatura otoczenia
0 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
600 l/min
Do pobrania
Karta katalogowa
Karta katalogowa 623633 Serwozawór sterowany Bürkert 0142 42261, 0.5 do 6 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 623633 Serwozawór sterowany Bürkert 0142 42261, 0.5 do 6 bar
Opis
Wstępnie sterowany zawór przelotowy z membraną serwomotorową jest zamknięty bez prądu. Dla pełnego otwarcia i zamknięcia wymagane jest minimalne ciśnienie różnicowe 0,5 bar. Napęd i przestrzeń multimediami są oddzielone membraną.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- Zawór przelotowy, sterowany fabrycznie
- Normalnie zamknięty
- Materiał obudowy: PCW
- Materiał uszczelniający EPDM
- Epoksyd (klasa H)
- Tolerancja napięcia ±10 %
- Nominalny tryb pracy: Praca ciągła 100% czasu włączenia
- Połączenie elektryczne zgodne z DIN EN 175301-803 Podłączenie A (do tej pory DIN 43650)
- Stopień ochrony IP65 z gniazdem wtykowym
- Pozycja montażowa: Dowolna, najlepiej z siłownikiem ustawionym pionowo
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
