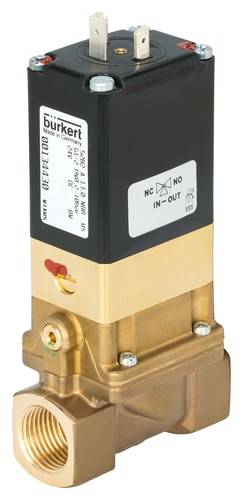

Serwozawór sterowany Bürkert 5282 134493, 0.2 do 10 bar
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
1 Sztuki
Liczba
Suma (1430,08 zł / Sztuka)
1430,08 zł
1759,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 1 sztuka
Cechy produktu
2/2-drożny zawór magnetyczny
- Wyjątkowa technologia Bariera
- Również do lekko zanieczyszczone i agresywnych mediów
- Regulowane czasy otwarcia i zamykania
- Działanie sprawności (normalnie otwarte lub zamknięte)
- Przyjazna obsługa ręczna
Dane techniczne
- Złącze kołnierzowe G 3/4"
- Średnica nominalna 20,0 mm
- Wartość kV 6,5 m3/h
- Zakres ciśnienia 0,2 - 10 bar
- Napięcie: 230 V/50 - 60 Hz
- Temperatura medium od 0 do +90°C.
- Temperatura otoczenia maks. +55 °C
- Czas otwierania 0,1 - 0,8 s.
- Czas zamykania 1,0 - 4,0 s
- Elektryczne pobór mocy 24 VA (działanie) 14/8 VA VA/W (eksploatacja)
- Rodzaj produktu
Serwozawór sterowany
- Napięcie robocze
230 V/AC
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
mosiądz
- Połączenie pneumatyczne
nakrętka G 3/4
- Zakres temperatury roboczej
0 °C (min)
- Temperatura nośnika (zakres)
0 do +90 °C
- Numer katalogowy producenta
134493
- Minimalne ciśnienie robocze
0.2 bar
- Minimalna temperatura robocza
0 °C
- Element uszczelniający
FKM
- Funkcje pneumatyczne
2/2 drożny
- Waga
1.400 kg
- Maksymalna temperatura medium
+90 °C
- Minimalna temperatura medium
0 °C
- Płyn przeznaczony dla zaworu
lekko zanieczyszczone media
- Średnica nominalna
20 mm
- Właściwości pneumatyczne
nakrętka
- Długość produktu
100 mm
- Standardowe nominalne natężenie przepływu (qnN)
5400 l/min
IP65
- Kontrola ciśnienia (max.)
10 bar
- Ciśnienie sterowania (min.)
0.2 bar
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
0 °C
- Obsługa
Sterowany serwomechanizmem
- Współczynnik przepływu (Kv)
83.33 l/min
- Głębokość produktu
60 mm
Do pobrania
Karta katalogowa
Karta katalogowa 624542 Serwozawór sterowany Bürkert 5282 134493, 0.2 do 10 bar
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 624542 Serwozawór sterowany Bürkert 5282 134493, 0.2 do 10 bar
Opis
Jedyny ze swoim rodzaju, przepływu zawór elektromagnetyczny z membraną serwomotorową, służył osobno, do uniwersalnego zastosowania w mediach ciekłych i gazowych, zgodnie z odpornością na tworzywa. Konstrukcja zaworu reaguje na znacznie większe zanieczyszczenia, niż zakotwiczenie zaworu skoku i dlatego oferują wiele zalet w środowisku procesowym. 3-drożny system sterowania kotwiczenia w standardzie posiada funkcję obsługi ręcznej. Regulacja czasu zamykania i otwierania są płynnie regulowane.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Charakterystyka
- 2/2-drożny zawór elektromagnetyczny
- Normalnie zamknięty lub poprzez obrócenie, obracając układ o 180°, zmianę w stanie otwartym
- Materiał obudowy mosiądz zgodny z DIN EN 5030-6
- Materiał uszczelniający FKM
- Epoksyd na szpuli
- Termiczna cewka H
- Tolerancja napięcia ±10 %
- Nominalny tryb pracy: Praca ciągła 100% czasu włączenia
- Stopień ochrony IP 65 z gniazdem wtykowym
- Złącze elektryczne umożliwia dzięki złączu DIN EN 175301-803 Form A (do tej pory DIN 43650)
- Dowolna pozycja montażowa, najlepiej regulowana w górę
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
