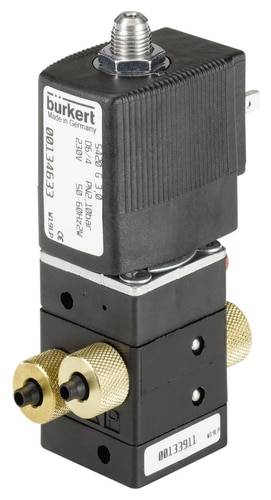

Serwozawór sterowany Bürkert 5420 134641, 10 bar (max)
EAN:
Numer producenta
Numer produktu
Karta katalogowa (PDF)
6 Sztuki
Liczba
Suma (592,68 zł / Sztuka)
592,68 zł
729,00 zł
z VAT (klient indywidualny)
Cena netto
Bezpłatna dostawa
Dostępnych jest tylko 6 sztuka
Cechy produktu
4/2-drogowy zawór pneumatyczny 5420
- kompaktowy zawór
- Cewka nakładająca się
- Powietrze wywiewane może być dławione
- Przyłącze węża, gwintu i kołnierza
- Konstrukcja zaworu gniazda
Dane techniczne
- Złącze przewodu (1 i 3) kołnierz do płytek przyłączeniowych
- Przyłącze przewodu (2 i 4) dławnicami skręcanymi 6/4
- Średnica nominalna 3,0 mm
- Wartość QNn powietrze 200 l/min
- Zakres ciśnienia 2,5 - 10 bar
- Napięcie 230/50 - 60 V / Hz
- Medium do pomiaru temperatury od -10 do +60 °C.
- Temperatura otoczenia maks. +55 °C
- Czas otwierania 30 ms (wzrost ciśnienia od 0 do 90%)
- Czas zamykania 20 ms (wzrost ciśnienia od 0 do 90%)
- Elektryczny pobór mocy 11 VA (Pociąg), 6 VA (praca)
- Rodzaj produktu
Serwozawór sterowany
- Napięcie robocze
230 V/AC
- Maksymalne ciśnienie robocze
10 bar
- Materiał obudowy
poliamid
- Temperatura nośnika (zakres)
-10 do +60 °C
- Numer katalogowy producenta
134641
- Element uszczelniający
NBR
- Funkcje pneumatyczne
4/2 drożny
- Waga
0.285 kg
- Maksymalna temperatura medium
+60 °C
- Minimalna temperatura medium
-10 °C
- Szerokość produktu
122 mm
- Wysokość produktu
65 mm
- Maksymalna temperatura otoczenia
+55 °C
- Minimalna temperatura otoczenia
-10 °C
- Współczynnik przepływu (Kv)
0
Do pobrania
Karta katalogowa
Karta katalogowa 1533562 Serwozawór sterowany Bürkert 5420 134641, 10 bar (max)
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1533562 Serwozawór sterowany Bürkert 5420 134641, 10 bar (max)
Opis
Typ 5420 to sterowany pilotem 4-drogowy zawór grzybkowy z serwomembranami.
Do przełączania wymagana jest minimalna różnica ciśnień 2,5 bara. Rama
Zawór może być montowany na dwukanałowych płytach przyłączeniowych ze wspólnym zasilaniem ciśnieniowym.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Do przełączania wymagana jest minimalna różnica ciśnień 2,5 bara. Rama
Zawór może być montowany na dwukanałowych płytach przyłączeniowych ze wspólnym zasilaniem ciśnieniowym.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
Współczynnik przepływu Kv jest to strumień objętości w [m/h] wody o temperaturze od 5°C do 30 (40)°C płynącej przez zawór przy spadku ciśnienia 1 [bar] dla określonego skoku (otwarcia)zaworu (sytuację, dla której zawór jest całkowicie otwarty określa współczynnik Kvs). Współczynnik Kv charakteryzuje minimalny opór hydrauliczny zaworu.
