Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6

Zdjęcie poglądowe

Elektryczna szafa sterownicza z otwartymi drzwiami ukazuje kable i urządzenia sterujące. W tle pada deszcz, uderzając w okno z rozmytym widokiem maszyny.

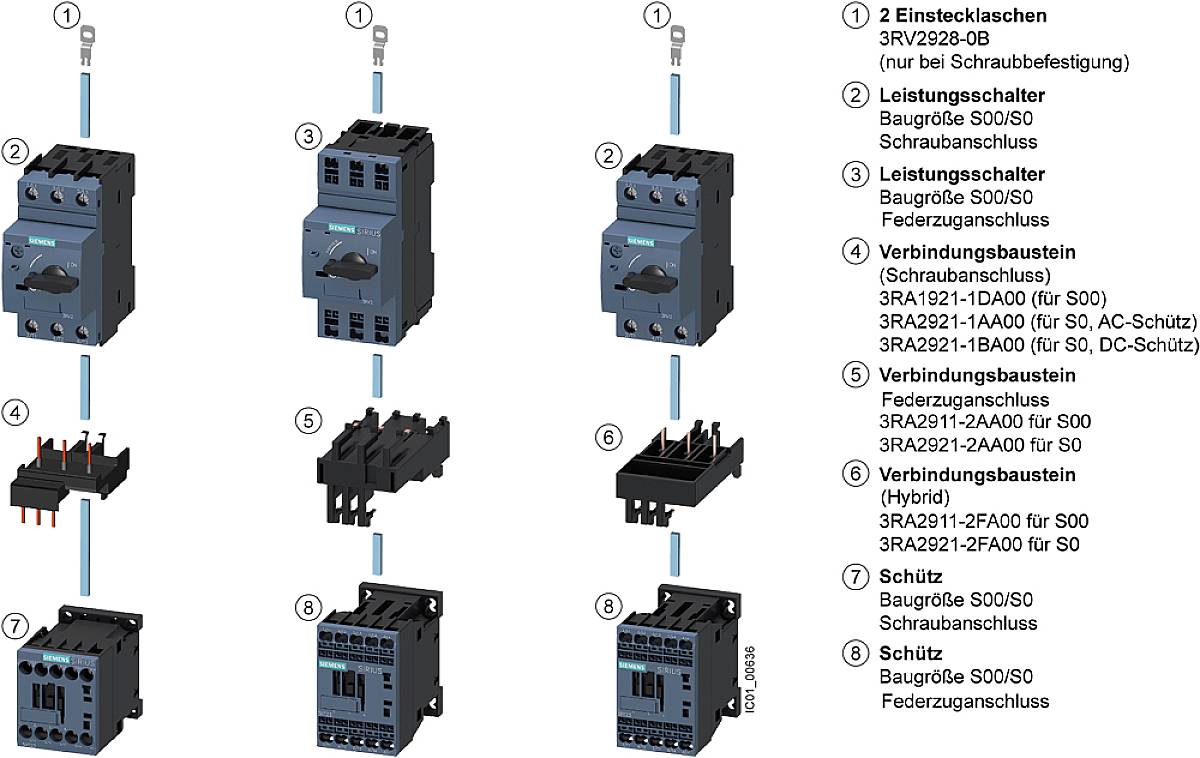

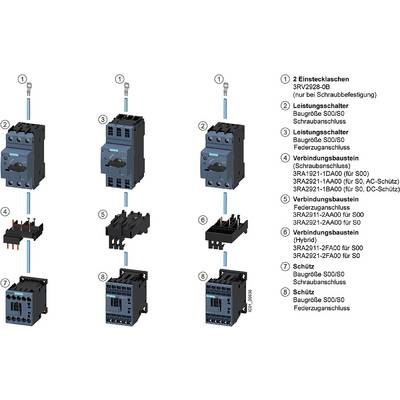

Przegląd urządzeń rozłączających: wyłączniki mocy z kluczami S00/S0, zestawy łączeniowe oraz styczniki z zaciskami sprężynowymi.

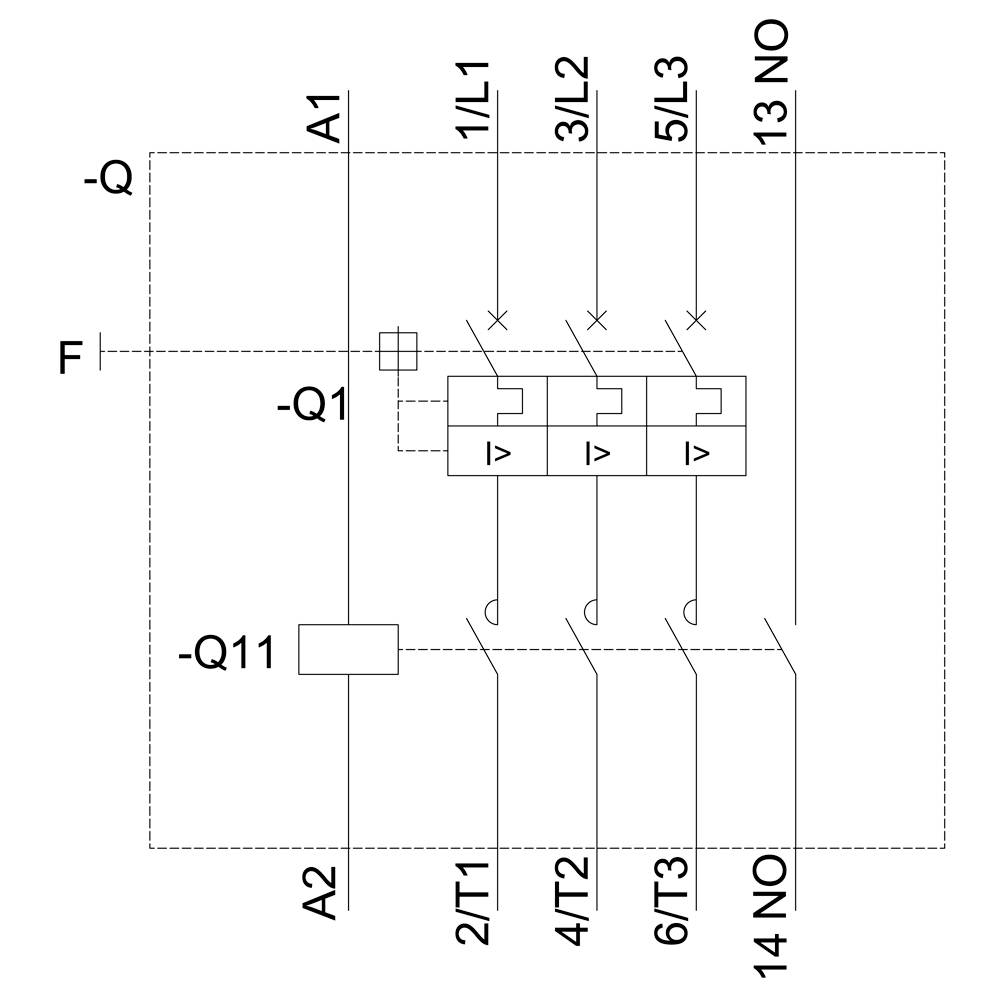

Schemat elektryczny trójfazowego przekaźnika mocy z cewkami A1 i A2 oraz zaciskami L1, L2, L3, T1, T2, T3 do przepływu prądu.

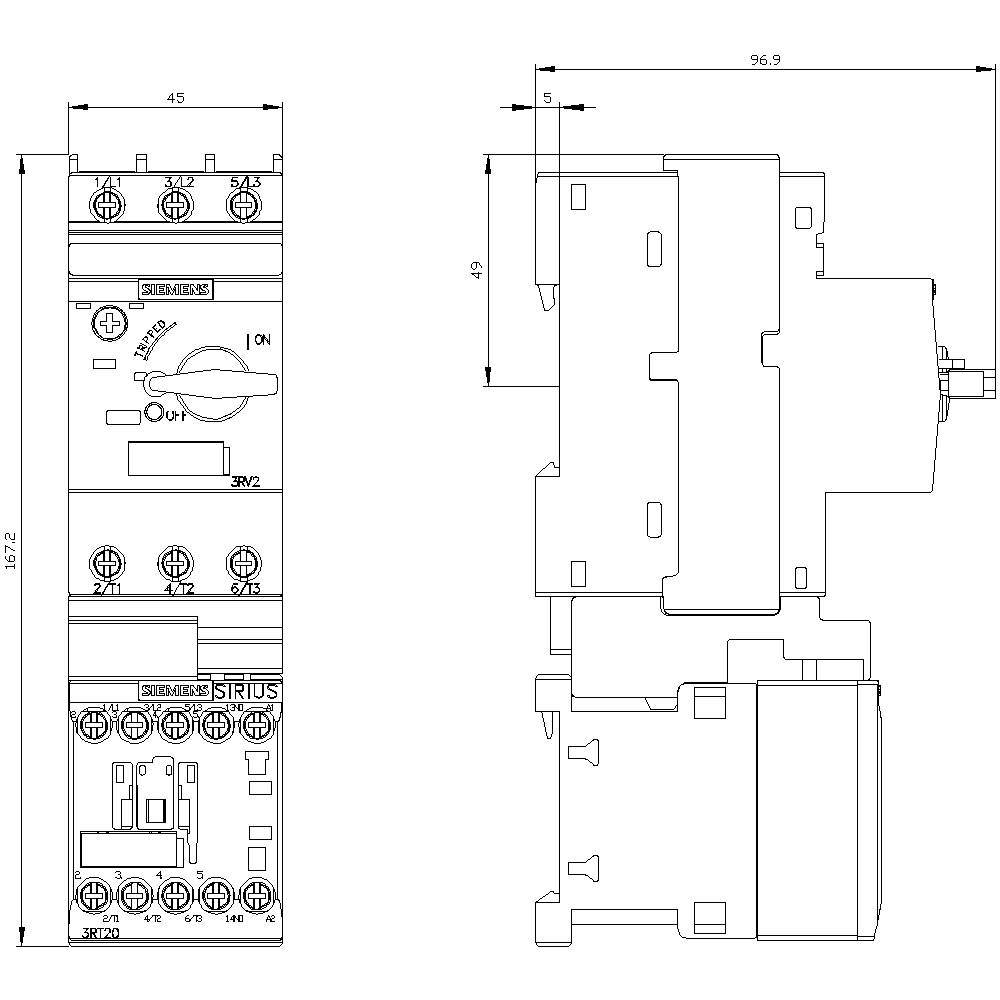

'Rysunek techniczny łącznika: widok z przodu i z boku z wymiarami. Zaznaczone główne komponenty i zaciski przyłączeniowe.'

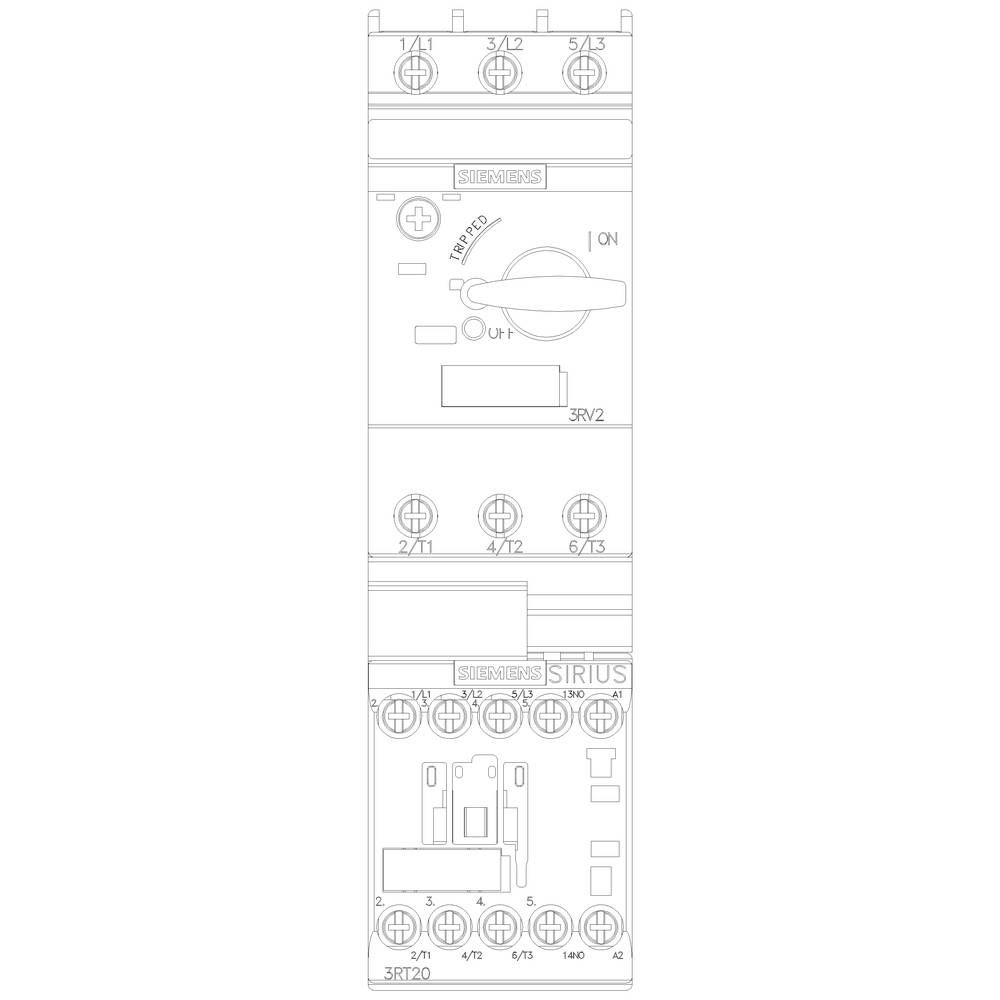

Techniczny schemat przedstawia wyłącznik nadprądowy i stycznik, zamontowane jeden nad drugim. Obie komponenty są opisane etykietami.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 29.09

Liczba

Sztuki

Suma (722,76 zł / Sztuka)

722,76 zł

888,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Wersja połączenia elektrycznego: połączenie śrubowe
Rozmiar podajnika ładunku: S00
Częstotliwość pracy: 50/60 Hz

Rodzaj produktu: Podajnik obciążenia

Moc silnika przy 400 V: 3 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: Montaż śrubowy i zatrzaskowy na szynie montażowej 35 mm

Numer katalogowy producenta: 3RA21101HA151AP0

Natężenie znamionowe: 6.5 A

Natężenie znamionowe - zaokrąglone: 6.5 A

Model katalogowy producenta: 3RA2110-1HA15-1AP0

Wymiary: (S x W x G) 45 x 167 x 97 mm

Szerokość produktu: 45 mm

Wysokość produktu: 167 mm

Głębokość produktu: 97 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 45

: 167 mm

: 97 mm

: FALSE

: 3 kW

: 1

: 7 A

: 0

: 5.5-8 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 7 A

: 60 °C

: 65000

: 30000

: Other

: Class 1

UKCA: nie dotyczy

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Model katalogowy producenta

Moc silnika przy 400 V

Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1699350

Ten produkt

6.5 A

3RA2110-1HA15-1AP0

3 kW

Siemens 3RA2110-1FD15-1AP0 3RA21101FD151AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1699349

3.6 A

3RA2110-1FD15-1AP0

1.5 kW

Siemens 3RA2110-1JA16-1AP0 3RA21101JA161AP0 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1699351

8.5 A

3RA2110-1JA16-1AP0

0.4 kW

Siemens 3RA2110-1JH16-1AP0 3RA21101JH161AP0 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1699352

8.5 A

3RA2110-1JH16-1AP0

0.4 kW

Siemens 3RA2110-1FE15-1AP0 3RA21101FE151AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1704778

3.6 A

3RA2110-1FE15-1AP0

1.5 kW

Siemens 3RA2110-1GA15-1AP0 3RA21101GA151AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1704779

4.9 A

3RA2110-1GA15-1AP0

2.2 kW

Siemens 3RA2110-1GD15-1AP0 3RA21101GD151AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1704781

4.9 A

3RA2110-1GD15-1AP0

2.2 kW

Siemens 3RA2110-1FA15-1AP0 3RA21101FA151AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1744634

3.6 A

3RA2110-1FA15-1AP0

1.5 kW

Siemens 3RA2110-1GH15-1AP0 3RA21101GH151AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1744638

4.9 A

3RA2110-1GH15-1AP0

2.2 kW

Siemens 3RA2110-1HD15-1AP0 3RA21101HD151AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1744649

6.5 A

3RA2110-1HD15-1AP0

3 kW

Do pobrania

Karta katalogowa

Karta katalogowa 1699350 Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1699350 Siemens 3RA2110-1HA15-1AP0 3RA21101HA151AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6

Opis

Bezbezpiecznikowy zasilacz obciążenia, rozruch bezpośredni 400 V AC, wielkość S00 5,50...8,00 A 230 V AC Przyłącze śrubowe do montażu na szynie DIN Rodzaj koordynacji 1, Iq = 150 kA 1 NO (stycznik) Rozrusznik bezpośredni SIRIUS 3RA21 do ochrony i rozruchu silników .
Rozrusznik bezpośredni 3RA21 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i stycznika 3RT2, które są już w pełni okablowane i połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Są one dostępne z technologią połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA21 zastępują sprawdzoną serię 3RA11.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
