Name: Siemens 3RA2210-1AH15-2AP0 3RA22101AH152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionow
Brand: Siemens
SKU: 1749052
Availability: BackOrder

Szafa sterownicza z kilkoma czarnymi i szarymi przełącznikami oraz komponentami, zamontowanymi na białej szynie metalowej.

Zbliżenie otwartej szafy sterowniczej z elementami elektronicznymi. Przez zalane deszczem okno niewyraźnie widać instalację produkcyjną.

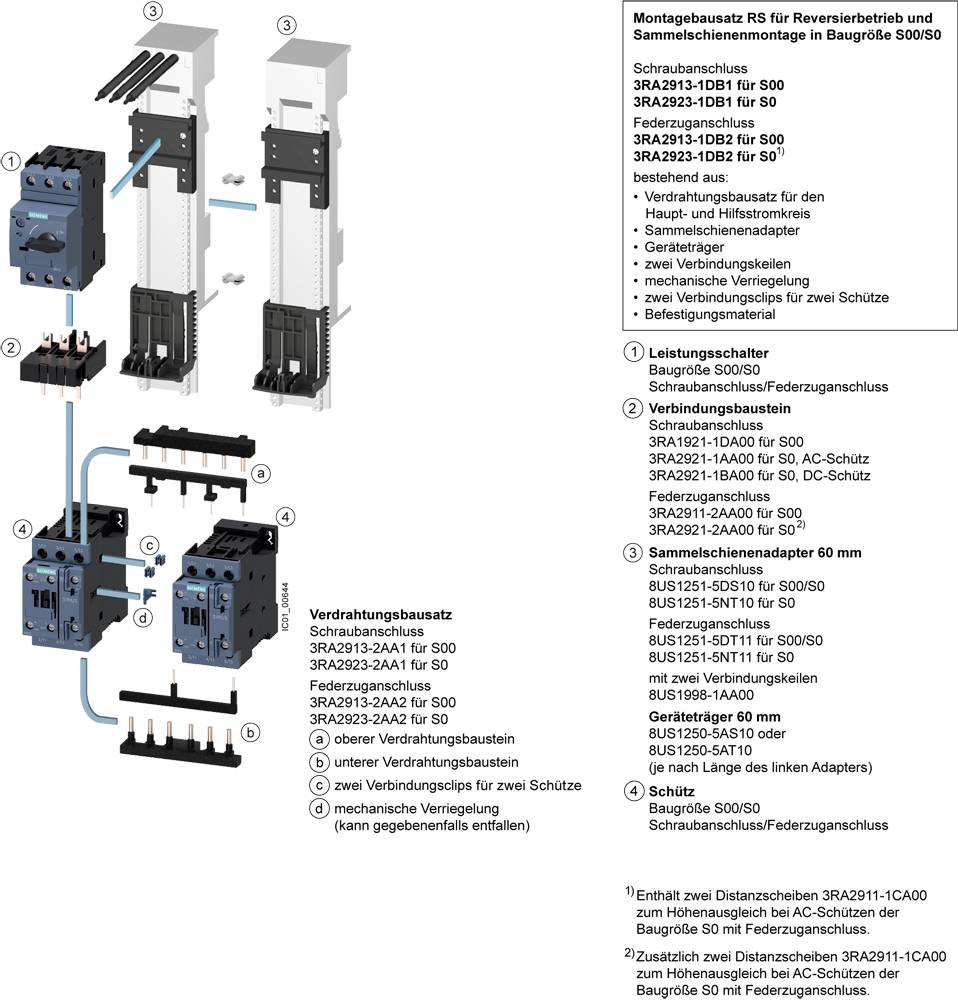

Zestaw montażowy 'RS' Schemat dla zakładu rewizyjnego i systemów szyn zbiorczych. Przedstawia budowę z zestawem przyłączeniowo-przewodowym.

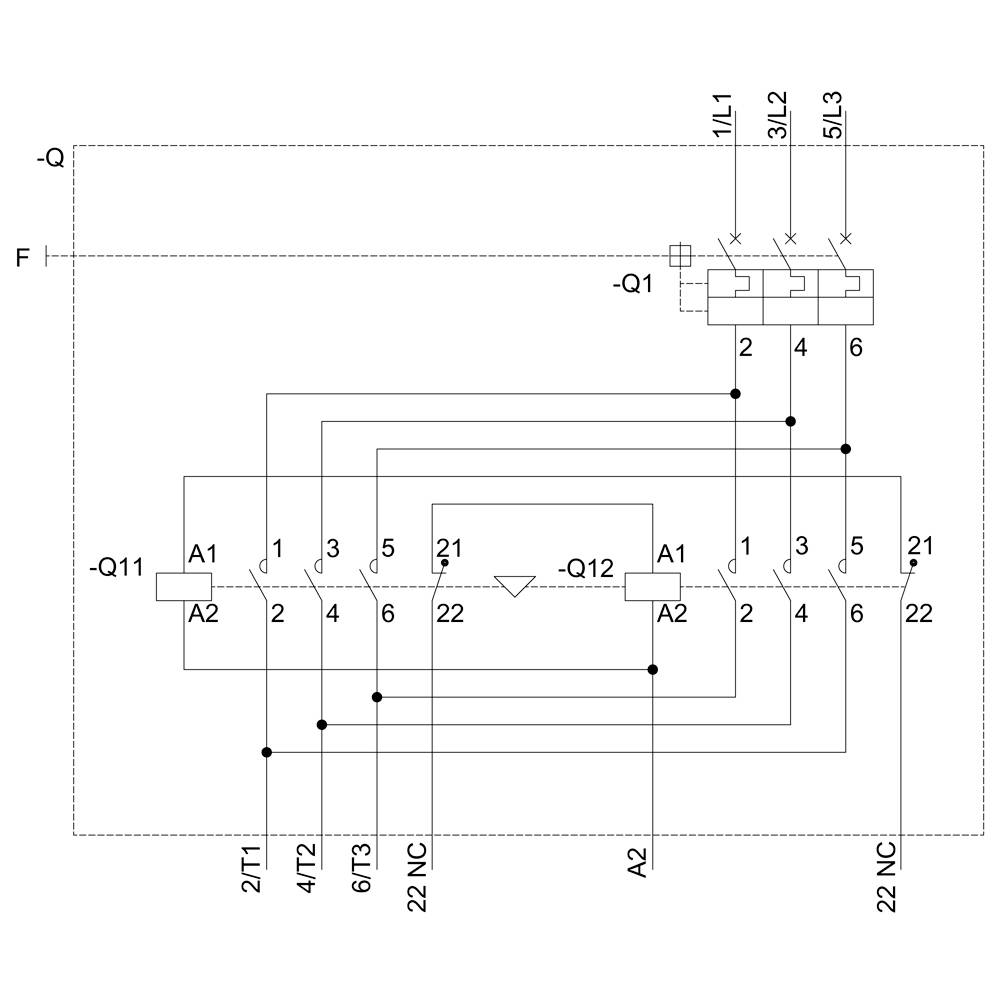

Schemat elektryczny systemu elektronicznego z przekaźnikami i przełącznikami. Oznaczony etykietami 'Q1' i 'T1'. Linie łączą komponenty dla funkcji logicznych.

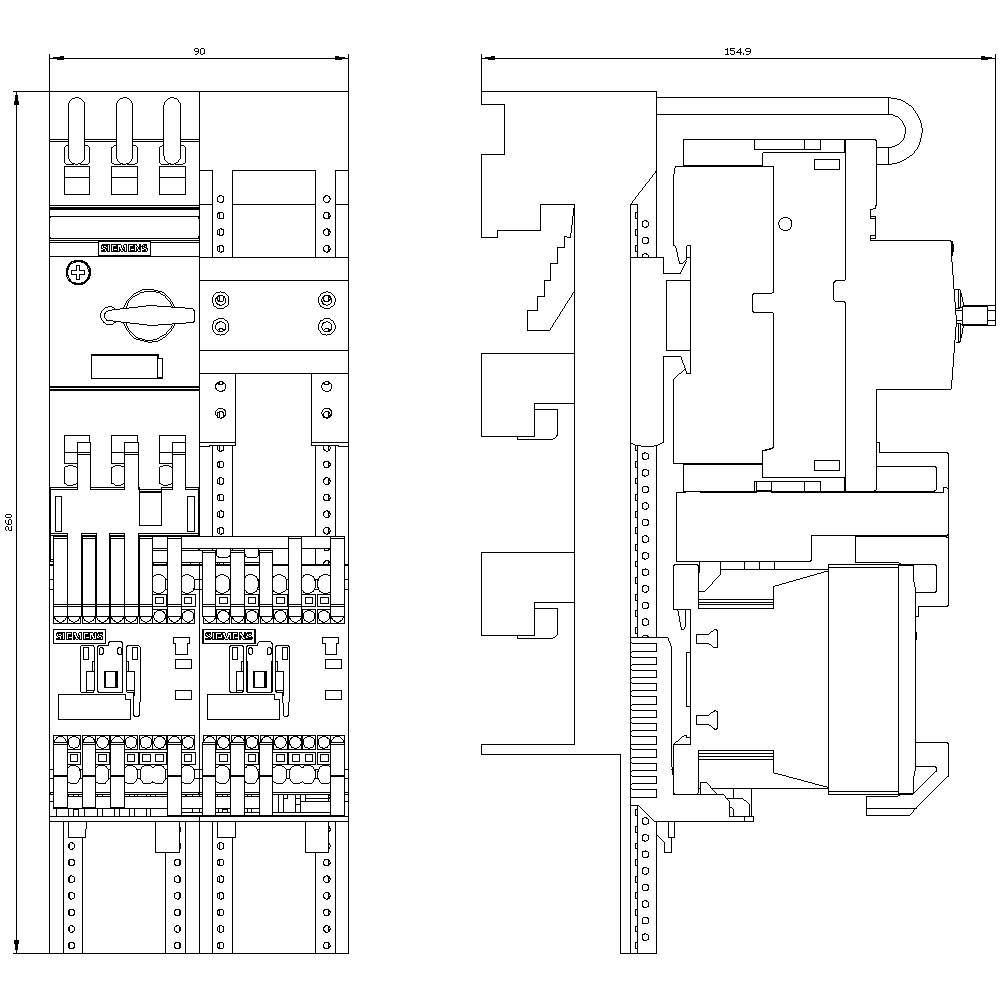

Rysunek techniczny elektrycznej skrzynki rozdzielczej z opisami i wymiarami. Przedstawia widok wewnętrzny z komponentami i obwodami elektrycznymi.

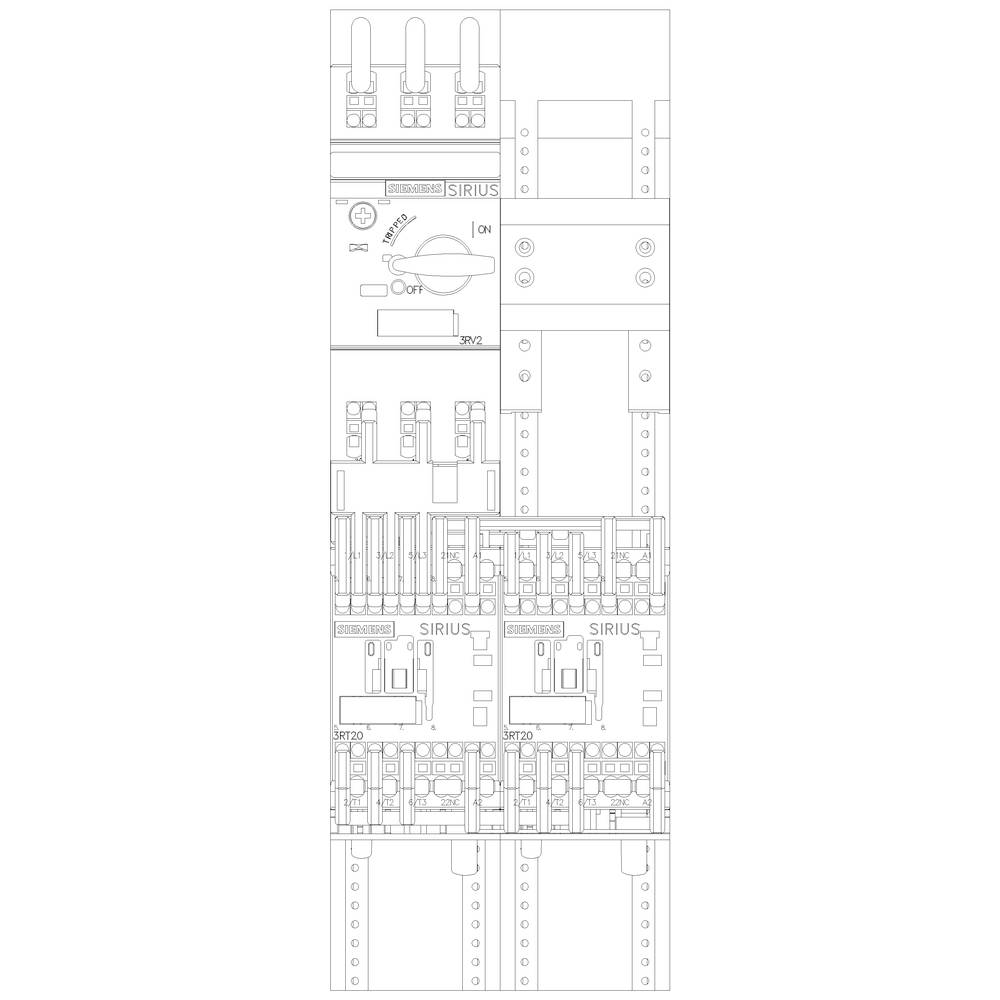

Schematyczny rysunek szafy elektrycznej z wieloma przełącznikami i mechanizmami kontrolnymi, przedstawiony w widoku czołowym.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (1469,00 zł / Sztuka)

1469,00 zł

1194,31 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 149,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Budowa połączenia elektrycznego: połączenie sprężynowe
Rozmiar podajnika ładunku: S00
Częstotliwość pracy: 50/60 Hz

Napięcie silnika: 400 V

Rodzaj produktu: Podajnik obciążenia

Prąd przyłączeniowy: 1.5 A

Moc silnika przy 400 V: 0.55 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: do zatrzaskiwania w systemie szyn zbiorczych 60 mm

Numer katalogowy producenta: 3RA22101AH152AP0

Natężenie znamionowe: 1.5 A

Natężenie znamionowe - zaokrąglone: 1.5 A

Model katalogowy producenta: 3RA2210-1AH15-2AP0

Moc silnika przy 230 V/ 400 V: 0.55 kW

Wymiary: (S x W x G) 90 x 260 x 155 mm

Połączenie komponentów: terminal przepustowy

Szerokość produktu: 90 mm

Wysokość produktu: 260 mm

Głębokość produktu: 155 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 90

: 260 mm

: 155 mm

: FALSE

: 0.55 kW

: 1

: 1.6 A

: 0

: IP20

: CLASS 10

: TRUE

: FALSE

: Spring clamp connection

: Spring clamp connection

: AC

: Other

: 1.6 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Moc silnika przy 400 V

Moc silnika przy 230 V/ 400 V

Siemens 3RA2210-1AH15-2AP0 3RA22101AH152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionowe 1.5 A

Numer produktu1749052

Dostawa w śr. 21.10

Conrad Electronic

Ten produkt

1.5 A

0.55 kW

Sztuki

Min.: 1

Vielfache: 1

1469,00 zł^*

Siemens 3RA2210-0JA15-2AP0 3RA22100JA152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.25 kW 690 V Natężenie znamionowe 0.85 A

Numer produktu1743209

Dostawa w śr. 21.10

Conrad Electronic

850 mA

0.25 kW

Sztuki

Min.: 1

Vielfache: 1

1059,00 zł^*

Siemens 3RA2210-0JD15-2AP0 3RA22100JD152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.25 kW 690 V Natężenie znamionowe 0.85 A

Numer produktu1743211

Dostawa w śr. 21.10

Conrad Electronic

850 mA

0.25 kW

Sztuki

Min.: 1

Vielfache: 1

1469,00 zł^*

Siemens 3RA2210-0JE15-2AP0 3RA22100JE152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.25 kW 690 V Natężenie znamionowe 0.85 A

Numer produktu1743213

Dostawa w śr. 21.10

Conrad Electronic

850 mA

0.25 kW

Sztuki

Min.: 1

Vielfache: 1

1219,00 zł^*

Siemens 3RA2210-0JH15-2AP0 3RA22100JH152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.25 kW 690 V Natężenie znamionowe 0.85 A

Numer produktu1699084

Dostawa w śr. 21.10

Conrad Electronic

850 mA

0.25 kW

Sztuki

Min.: 1

Vielfache: 1

1469,00 zł^*

Siemens 3RA2210-0KA15-2AP0 3RA22100KA152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.37 kW 690 V Natężenie znamionowe 1.1 A

Numer produktu1748493

Dostawa w śr. 21.10

Conrad Electronic

1.1 A

0.37 kW

Sztuki

Min.: 1

Vielfache: 1

1089,00 zł^*

Siemens 3RA2210-0KD15-2AP0 3RA22100KD152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.37 kW 690 V Natężenie znamionowe 1.1 A

Numer produktu1699085

Dostawa w śr. 21.10

Conrad Electronic

1.1 A

0.37 kW

Sztuki

Min.: 1

Vielfache: 1

1489,00 zł^*

Siemens 3RA2210-0KE15-2AP0 3RA22100KE152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.37 kW 690 V Natężenie znamionowe 1.1 A

Numer produktu1743217

Dostawa w śr. 21.10

Conrad Electronic

1.1 A

0.37 kW

Sztuki

Min.: 1

Vielfache: 1

1089,00 zł^*

Siemens 3RA2210-0KH15-2AP0 3RA22100KH152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.37 kW 690 V Natężenie znamionowe 1.1 A

Numer produktu1743219

Dostawa w śr. 21.10

Conrad Electronic

1.1 A

0.37 kW

Sztuki

Min.: 1

Vielfache: 1

1469,00 zł^*

Siemens 3RA2210-1AA15-2AP0 3RA22101AA152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionowe 1.5 A

Numer produktu1743221

Dostawa w śr. 21.10

Conrad Electronic

1.5 A

0.55 kW

Sztuki

Min.: 1

Vielfache: 1

1089,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1749052 Siemens 3RA2210-1AH15-2AP0 3RA22101AH152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionow

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1749052 Siemens 3RA2210-1AH15-2AP0 3RA22101AH152AP0 Podajnik obciążenia Moc silnika przy 400 V 0.55 kW 690 V Natężenie znamionow

Opis

Bezbezpiecznikowy zasilacz obciążenia, praca nawrotna 400 V AC, Wielkość S00 1,10...1,60 A 230 V AC Połączenie sprężynowe do systemów szyn zbiorczych 60 mm (spełnia również typ koordynacji 1) Rodzaj koordynacji 2, Iq = 150 kA 1NC (stycznik ) Rozrusznik nawrotny SIRIUS 3RA22 do styczników i rozruchu silników.
Rozrusznik nawrotny 3RA22 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i dwóch styczników 3RT2, które są już w pełni okablowane oraz połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Są one dostępne z technologią połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA22 zastępują sprawdzoną serię 3RA12.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
