Name: Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe
Brand: Siemens
SKU: 1744452
Availability: BackOrder

Moduł zabezpieczający z przełącznikami i sterowaniami, przeznaczony do stosowania w systemach elektrycznych do kontroli przepływów prądu.

Otwarty rozdzielnik pełen przewodów i obwodów elektrycznych, w tle przez okno widać przemysłową pralkę.

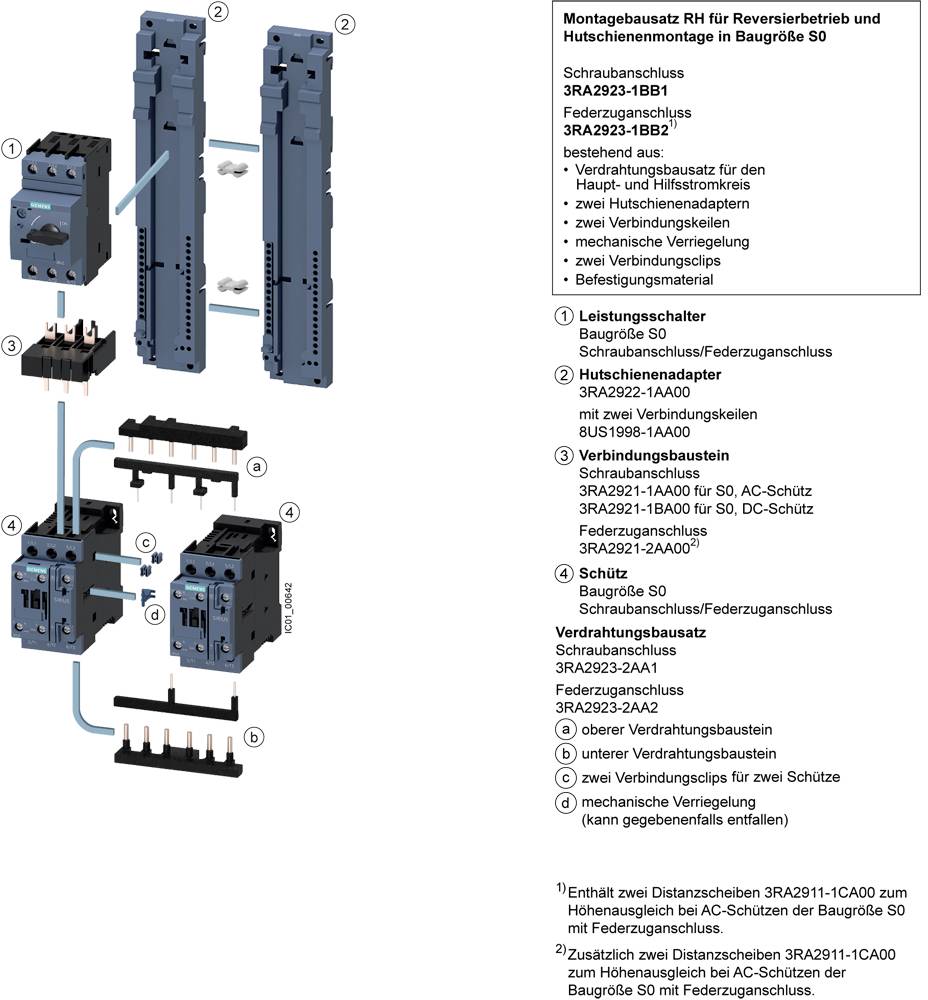

Rysunek rozstrzelony zestawu montażowego do pracy rewersyjnej dla przekaźnika wielkości S0. Zawiera numerację elementów.

Schemat hydrauliczny przedstawia zawory, pompy i połączenia elektryczne w systemie. Główne komponenty są oznaczone literami i cyframi.

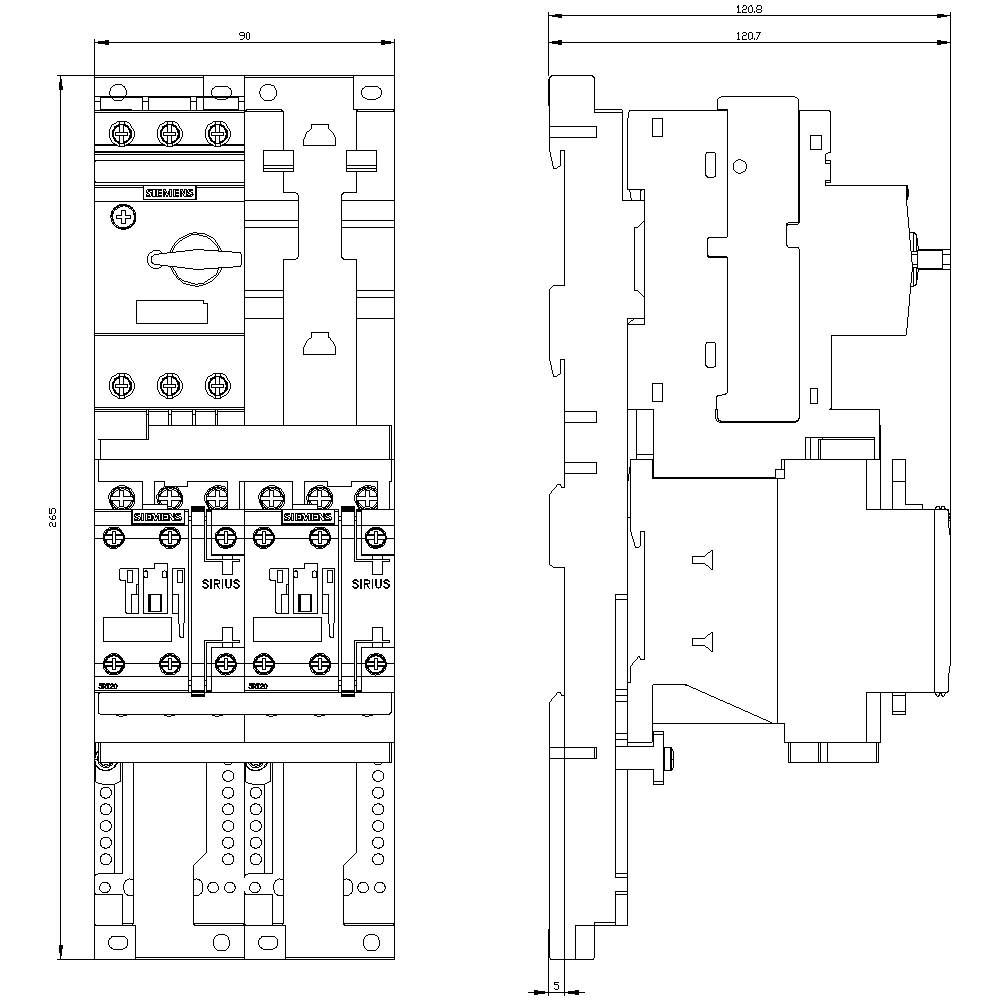

Rysunek techniczny elektrycznego urządzenia łączeniowego z widokiem z przodu i z boku. Prezentuje komponenty i wymiary do celów montażowych.

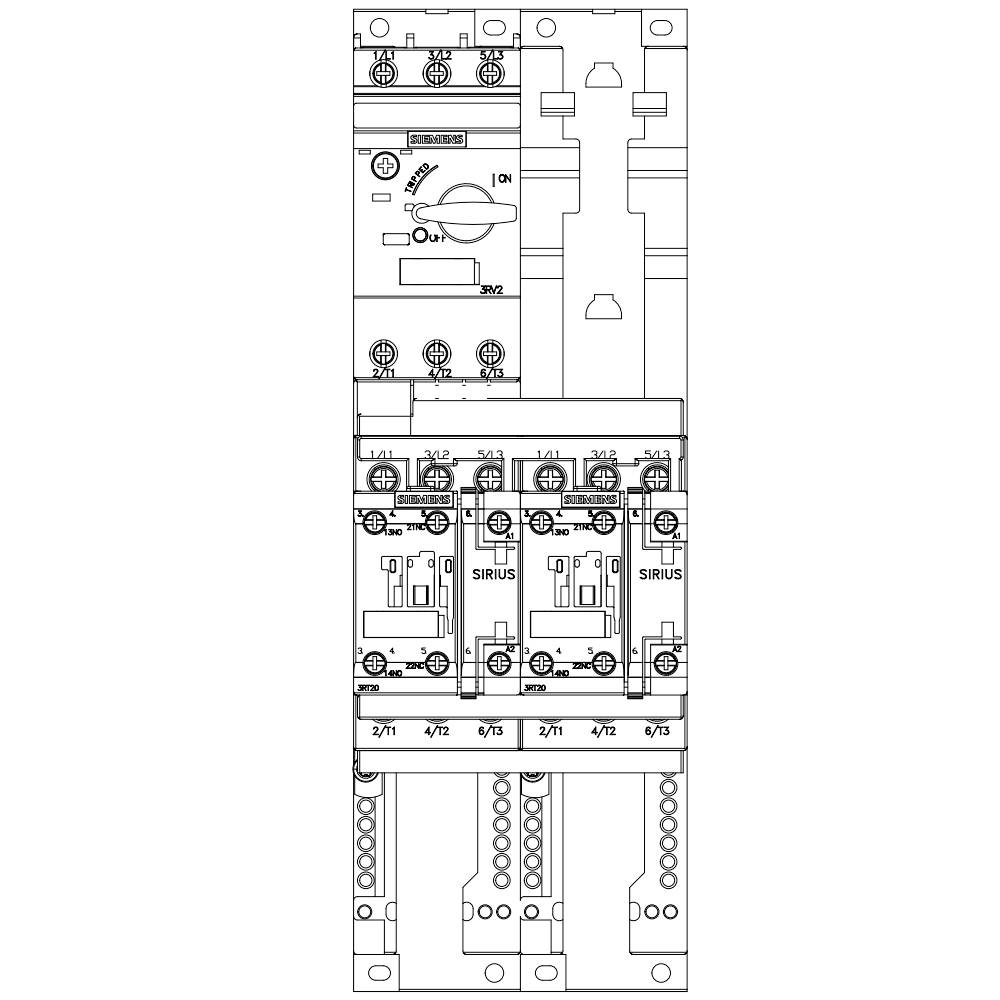

Schemat techniczny szafy sterowniczej przedstawia przełączniki, urządzenia ochronne i złącza przewodów w układzie pionowym.

1/6

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w czw. 19.11

Liczba

Sztuki

Suma (1559,00 zł / Sztuka)

1559,00 zł

1267,48 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 199,99 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Wersja połączenia elektrycznego: połączenie śrubowe
Rozmiar podajnika ładunku: S0
Częstotliwość pracy: 50/60 Hz

Napięcie silnika: 400 V/50 - 60 Hz

Rodzaj produktu: Podajnik obciążenia

Prąd przyłączeniowy: 3.6 A

Moc silnika przy 400 V: 1.5 kW

Napięcie znamionowe: 690 V

Specyfikacja: Montaż: na adapterze do śruby i szyny montażowej 35 mm

Numer katalogowy producenta: 3RA22201FB240AP0

Natężenie znamionowe: 3.6 A

Natężenie znamionowe - zaokrąglone: 3.6 A

Model katalogowy producenta: 3RA2220-1FB24-0AP0

Moc silnika przy 230 V/ 400 V: 1.5 kW

Wymiary: (S x W x G) 90 x 265 x 120 mm

Szerokość produktu: 90 mm

Wysokość produktu: 265 mm

Głębokość produktu: 120 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -20 °C

: 90

: 265 mm

: 120 mm

: FALSE

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: 230-230 V

: IP20

: FALSE

: FALSE

: CLASS 10

: TRUE

: FALSE

: Screw connection

: Screw connection

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: AC

: Other

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: nie dotyczy

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Moc silnika przy 400 V

Moc silnika przy 230 V/ 400 V

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1744452

Dostawa w czw. 19.11

Conrad Electronic

Ten produkt

3.6 A

1.5 kW

Sztuki

Min.: 1

Vielfache: 1

1559,00 zł^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe 3.6 A

Numer produktu1744454

Dostawa w czw. 29.10

Conrad Electronic

3.6 A

1.5 kW

Sztuki

Min.: 1

Vielfache: 1

1779,00 zł^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1699318

Dostawa w czw. 29.10

Conrad Electronic

4.9 A

2.2 kW

Sztuki

Min.: 1

Vielfache: 1

1559,00 zł^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 Podajnik obciążenia Moc silnika przy 400 V 2.2 kW 690 V Natężenie znamionowe 4.9 A

Numer produktu1744456

Dostawa w czw. 29.10

Conrad Electronic

4.9 A

2.2 kW

Sztuki

Min.: 1

Vielfache: 1

1779,00 zł^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1704751

Dostawa w czw. 29.10

Conrad Electronic

6.5 A

3 kW

Sztuki

Min.: 1

Vielfache: 1

1559,00 zł^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 Podajnik obciążenia Moc silnika przy 400 V 3 kW 690 V Natężenie znamionowe 6.5 A

Numer produktu1744457

Dostawa w czw. 29.10

Conrad Electronic

6.5 A

3 kW

Sztuki

Min.: 1

Vielfache: 1

1779,00 zł^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1744458

Dostawa w czw. 29.10

Conrad Electronic

8.5 A

0.4 kW

Sztuki

Min.: 1

Vielfache: 1

1579,00 zł^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 Podajnik obciążenia Moc silnika przy 400 V 0.4 kW 690 V Natężenie znamionowe 8.5 A

Numer produktu1744460

Dostawa w czw. 29.10

Conrad Electronic

8.5 A

0.4 kW

Sztuki

Min.: 1

Vielfache: 1

1799,00 zł^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 Podajnik obciążenia Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 11.5 A

Numer produktu1699319

Dostawa w czw. 29.10

Conrad Electronic

11.5 A

5.5 kW

Sztuki

Min.: 1

Vielfache: 1

1579,00 zł^*

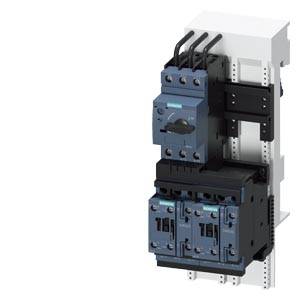

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 Podajnik obciążenia Moc silnika przy 400 V 5.5 kW 690 V Natężenie znamionowe 11.5 A

Numer produktu1744462

Dostawa w czw. 29.10

Conrad Electronic

11.5 A

5.5 kW

Sztuki

Min.: 1

Vielfache: 1

1799,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 Podajnik obciążenia Moc silnika przy 400 V 1.5 kW 690 V Natężenie znamionowe

Opis

Bezbezpiecznikowy zasilacz obciążenia, praca nawrotna AC 400 V, Wielkość S0 3,50...5,00 A AC 230 V Połączenie śrubowe do montażu na szynie DIN z adapterem na szynę DIN (spełnia również typ koordynacji 1) Rodzaj koordynacji 2, Iq = 150 kA 1NO+ Rozrusznik nawrotny 1NC (stycznik) SIRIUS 3RA22 do ochrony i rozruchu silników.
Rozrusznik nawrotny 3RA22 to przetestowana i zmontowana fabrycznie kombinacja wyłącznika silnikowego 3RV2 i dwóch styczników 3RT2, które są już w pełni okablowane oraz połączone mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Zasilacze obciążenia 3RA2 są dostępne z zasilaniem AC i DC w rozmiarach S00, S0 i S2 z zakresami nastaw od 0,14 do 65 A. Oferowane są w technologii połączeń śrubowych i sprężynowych do montażu na szynach DIN, mocowania śrubowego i montażu na szynach zbiorczych 60 mm. Ponadto oferujemy ponad 40 000 innych przetestowanych kombinacji pojedynczych urządzeń do ochrony, przełączania i uruchamiania szerokiej gamy aplikacji do 630 A.
Wszystkie akcesoria do wyłączników silnikowych 3RV2 i styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również używane do zasilaczy obciążenia. Opcjonalny system zasilania SIRIUS 3RV29 (dla S00 i S0) znacznie zmniejsza nakłady związane z okablowaniem.
Podajniki obciążenia 3RA22 zastępują sprawdzoną serię 3RA12.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
