Siemens 3RA2335-8XB30-1AL2 Stycznik pomocniczy 3 NO 690 V/AC 41 A 1 szt.

Elektryczny rozdzielacz prądu z wieloma przełącznikami i złączami, wykonany głównie w kolorach czarnym i niebieskim, służący do sterowania obwodami elektrycznymi.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z wieloma poziomami elementów elektrycznych i przewodów, przedstawiający przemysłowy system sterowania.

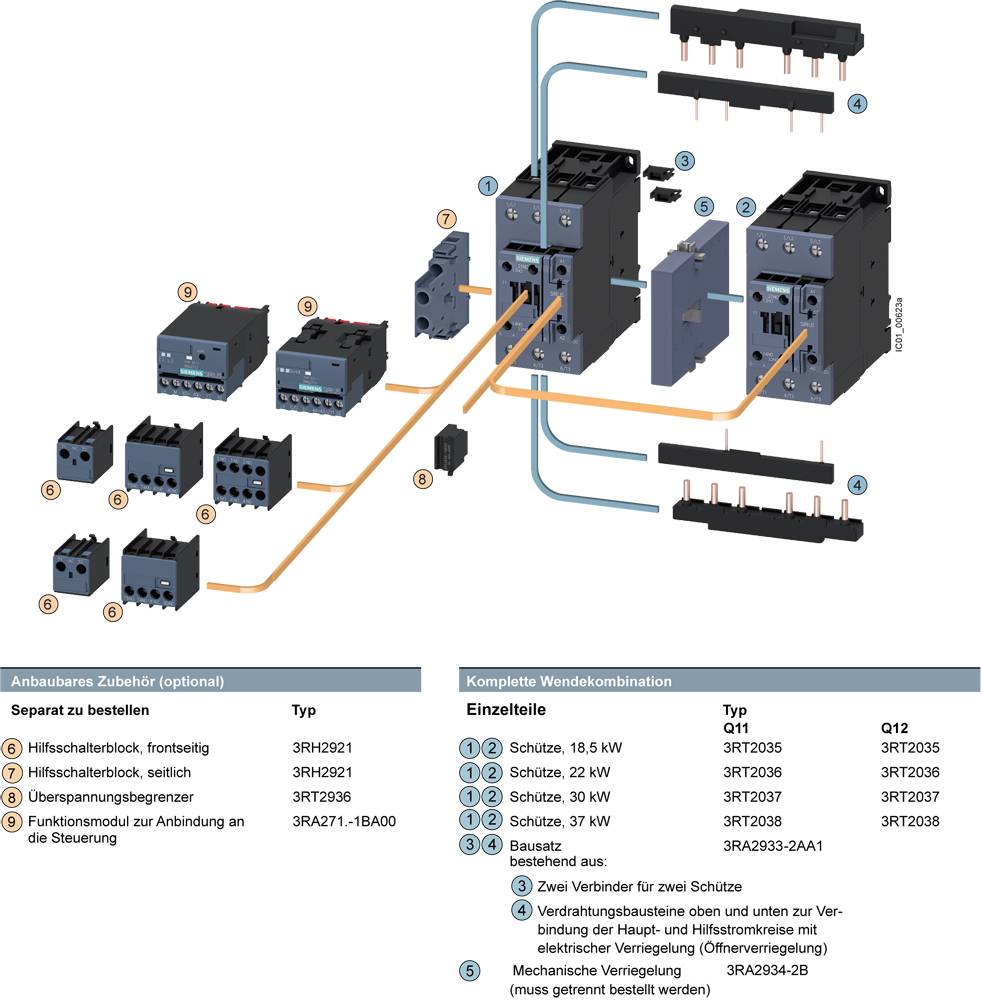

'System ochronne ze składnikami głównymi i dodatkowymi. Ważne komponenty oznaczone: przesłona, elementy łączące i akcesoria z oznaczeniem typu.'

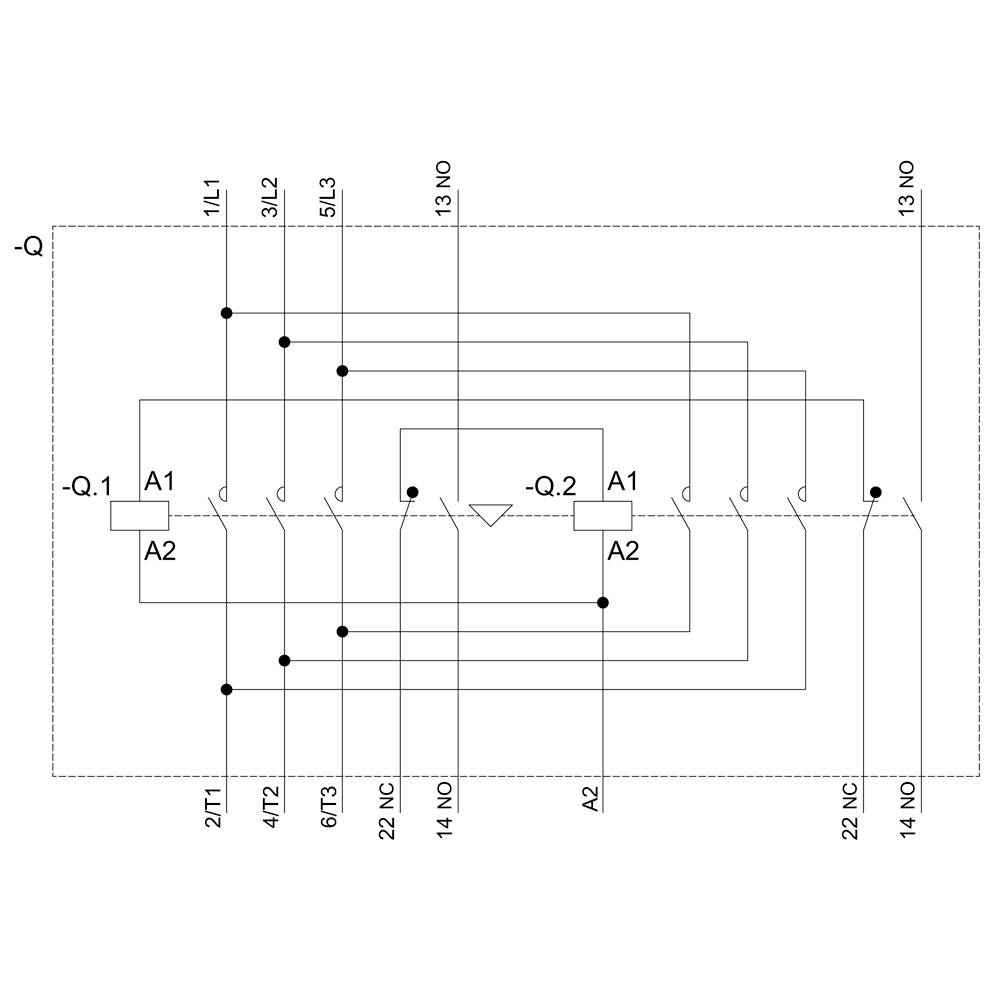

Schemat elektrycznego silnika z przekaźnikiem. Przedstawia połączenia między cewkami (A1, A2), przekaźnikiem i zaciskami przyłączeniowymi. Pokazane są główne połączenia i rozmieszczenie styków.

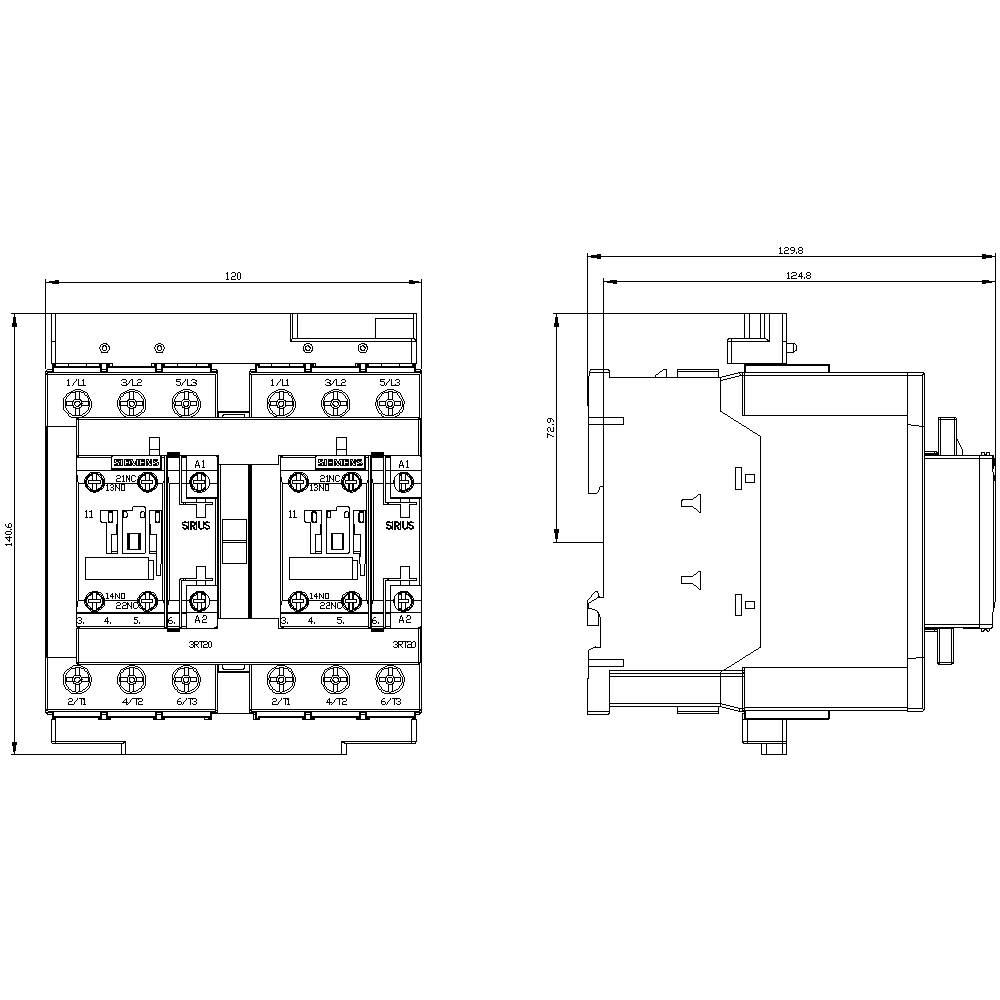

Rysunek techniczny stycznika elektrycznego z wymiarami: 120 x 120 x 124,8 mm, przedstawiający widok z góry i widok z boku urządzenia elektrycznego.

1/5

Zdjęcie poglądowe

Rodzaj produktu

Stycznik pomocniczy

Ilość pinów

3 styki

Napięcie znamionowe

690 V/AC

Natężenie obciążenia

41 A

Połączenie komponentów

śrubowe

Karta katalogowa (PDF)

Dostawa w czw. 1.10

Liczba

Sztuki

Suma (1413,82 zł / Sztuka)

1413,82 zł

1739,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14 dni na zwrot w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Wendekombination AC-3, 18,5 kW/400 V, 230 V AC, 2S zintegr.

Dodatkowe informacje:

Dane techniczne

Typ napięcia: AC
Przekrój przewodu pełny lub linka: 10 mm²
Przekrój przewodu drobno spleciony: 35 mm²

Rodzaj produktu: Stycznik pomocniczy

Model katalogowy producenta: 3RA2335-8XB30-1AL2

Rozmiar: S2

Ilość pinów: 3 styki

Rodzaj styku: 3 NO

Napięcie znamionowe: 690 V/AC

Napięcie sterowania (max.): 230 V/AC

Zakres napięcia sterującego: 230 V/AC (max)

Natężenie obciążenia: 41 A

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: śrubowe

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 120 mm

Wysokość produktu: 141 mm

Głębokość produktu: 130 mm

Wymiary: (S x W x G) 120 x 141 x 130 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: Reversing contactor

: 18.5 kW

: 3

: 0

: 41 A

: IP20

: Screw connection

: AC

: Other

: 22.0649625

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1741631 Siemens 3RA2335-8XB30-1AL2 Stycznik pomocniczy 3 NO 690 V/AC 41 A 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1741631 Siemens 3RA2335-8XB30-1AL2 Stycznik pomocniczy 3 NO 690 V/AC 41 A 1 szt.

Opis

Kombinacja nawrotna AC-3.18.5kW/400V,AC230V,50/60Hz 3-biegunowy, rozmiar S2 połączenie śrubowe blokada elektryczna i mechaniczna 2 NO zintegrowana kombinacja nawrotna SIRIUS 3RA23 do przełączania silników wraz ze zmianą kierunku obrotów.
Kombinacja nawrotna 3RA23 to przetestowana i zmontowana fabrycznie kombinacja dwóch styczników 3RT2 o tych samych parametrach, które są już w pełni okablowane i zablokowane mechanicznie i elektrycznie. Są odporne na warunki klimatyczne, zatwierdzone na całym świecie (np. IEC i UL/CSA) i zgodne z IE3/IE4.
Kombinacje nawrotne 3RA23 są dostępne do pracy AC i DC w rozmiarach od S00 do S3. Oferowane są z połączeniami śrubowymi i sprężynowymi do montażu na szynach lub śrubami.
Akcesoria do styczników 3RT2 są takie same dla wszystkich rozmiarów i mogą być również stosowane w zespołach styczników.
Kombinacje nawrotne 3RA23 zastępują sprawdzoną serię 3RA13.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
