Siemens 3RH2140-2LB40 Przekaźnik stycznika 4 NO warystor 1 szt.

Zdjęcie poglądowe

Otwarty szafa serwerowa z wieloma zamontowanymi urządzeniami sieciowymi i kablami. Urządzenia są ułożone w uporządkowany, warstwowy sposób.

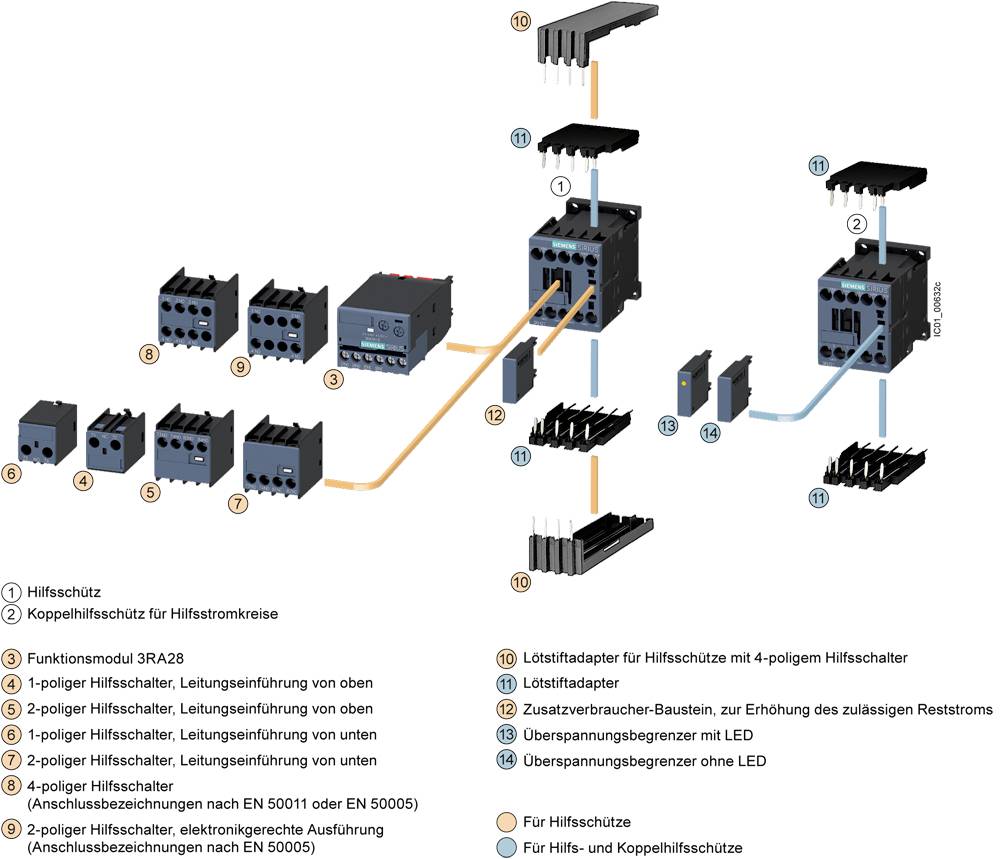

Diagram 'Schütz' przedstawia różne komponenty urządzeń łączeniowych z wyjaśnieniem: przekaźnik pomocniczy, pomocniczy przekaźnik sprzęgający, moduły funkcyjne, adapter złącza lutowanego.

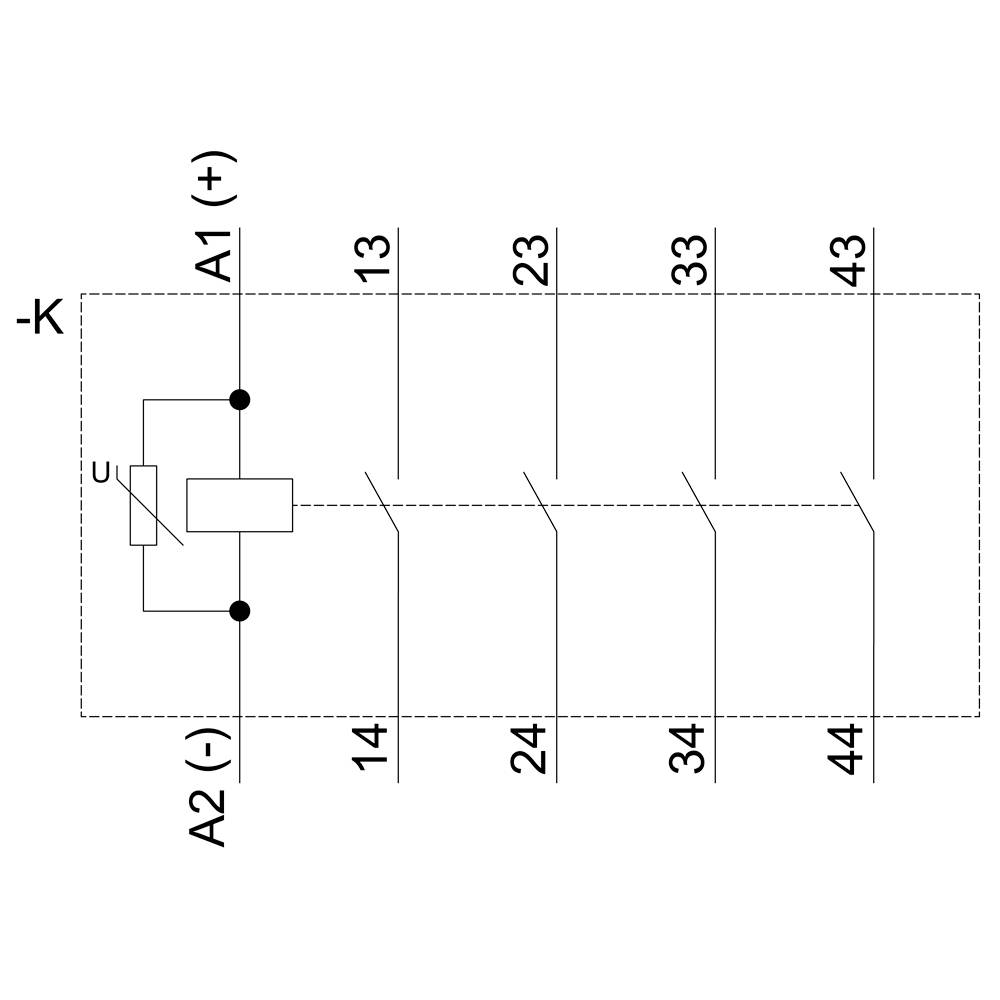

Rysunek techniczny schematu elektrycznego przekaźnika z zaciskami cewki A1 (+), A2 (-) oraz stykami 13, 23, 33, 43.

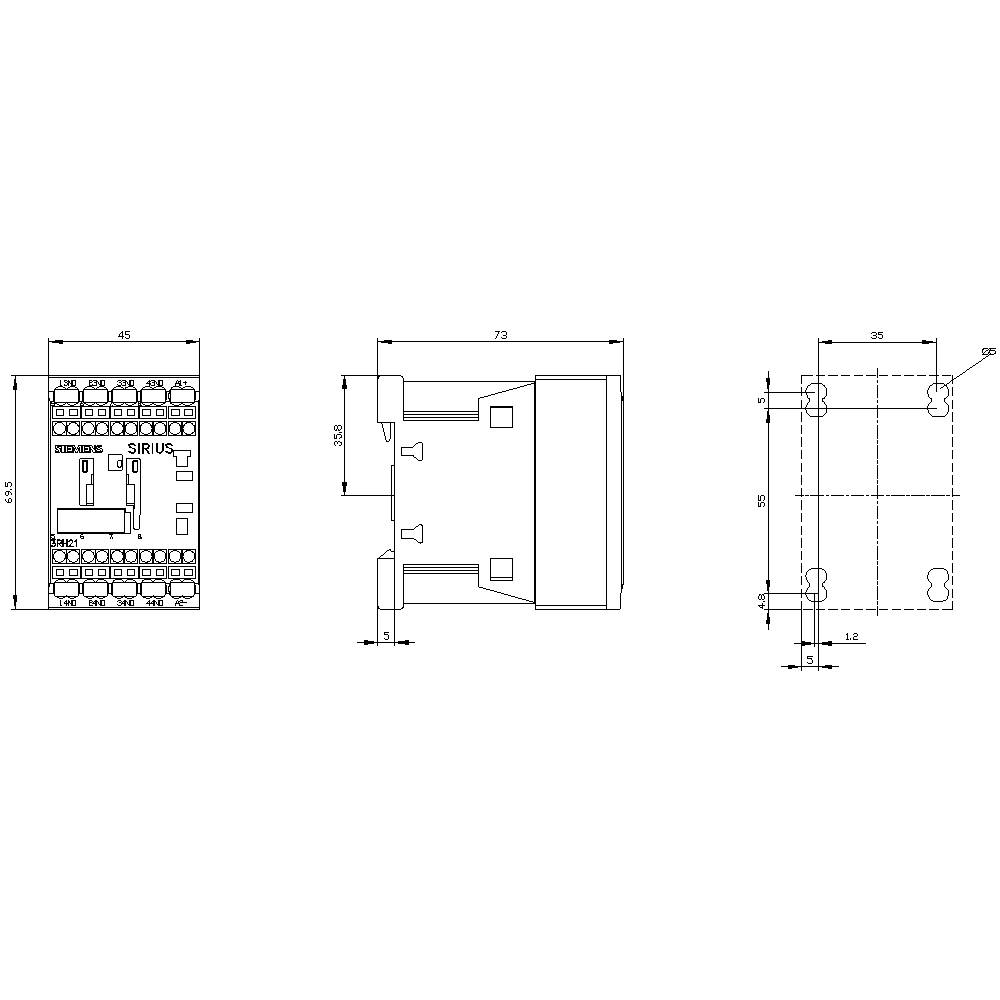

Rysunek techniczny elektrycznego włącznika/przełącznika z widokiem z przodu, boku i góry, wraz z wymiarami w milimetrach.

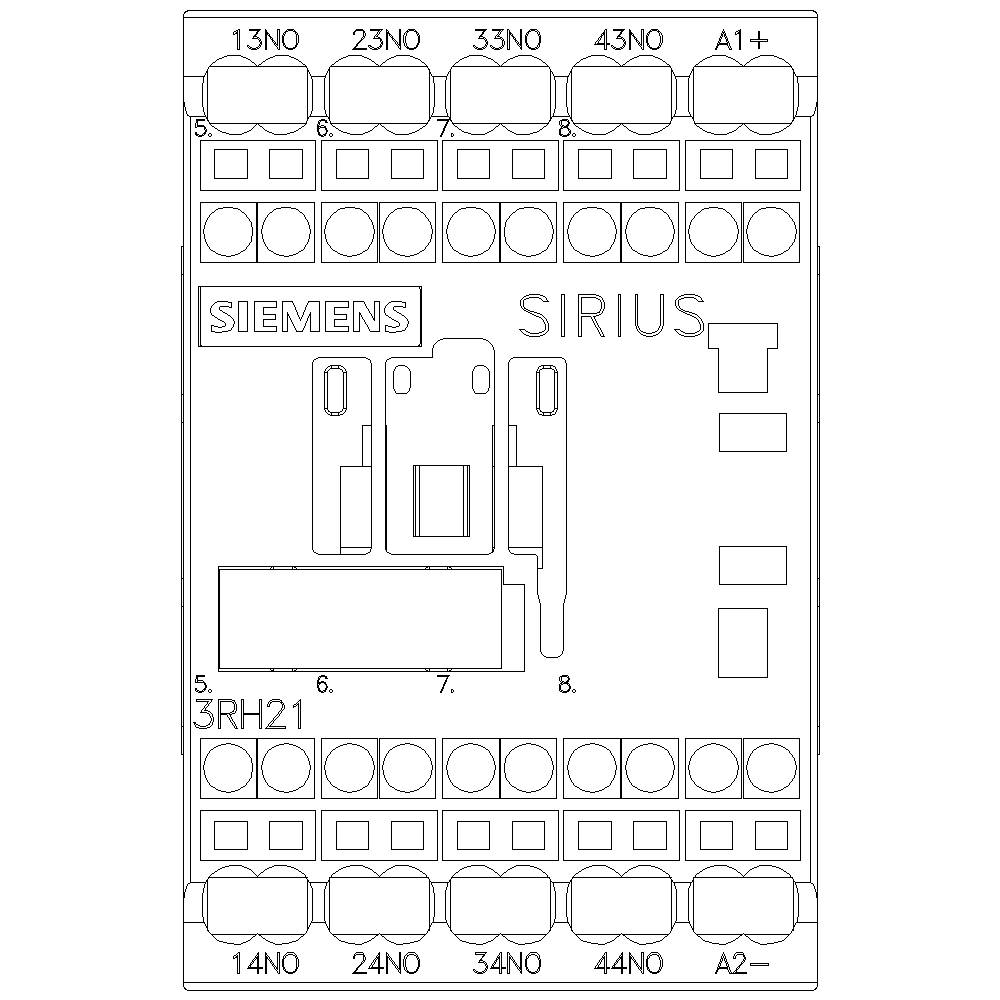

Schemat urządzenia sterującego Siemens SIRIUS z zaciskami przyłączeniowymi i oznaczeniami 13NO, 23NO, 33NO, 43NO, A1+, 14NO, 24NO, 34NO, 44NO, A2−.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik stycznika

Połączenie komponentów

terminal przepustowy

Model katalogowy producenta

3RH2140-2LB40

Rozmiar

S00

Rodzaj styku

4 NO

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (169,92 zł / Sztuka)

169,92 zł

209,00 zł

z VAT (klient indywidualny)

Cena netto

tylko 40,64 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Stycznik pomocniczy 3RH21

Dodatkowe informacje:

Dane techniczne

Typ napięcia: DC

Rodzaj produktu: Przekaźnik stycznika

Model katalogowy producenta: 3RH2140-2LB40

Rozmiar: S00

Rodzaj styku: 4 NO

Rodzaj styku pomocnicznego: 4 NO

Napięcie sterowania (min.): 16.8 V/DC

Napięcie sterowania (max.): 30 V/DC

Zakres napięcia sterującego: 16.8 - 30 V/DC

Cechy przekaźnika: warystor

Sposób montażu: mocowany
przykręcany

Połączenie komponentów: terminal przepustowy

Żywotność mechaniczna: 30000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 45 mm

Wysokość produktu: 70 mm

Głębokość produktu: 73 mm

Wymiary: (S x W x G) 45 x 70 x 73 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

: 4

: 3 A

: Spring clamp connection

: DC

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1704468 Siemens 3RH2140-2LB40 Przekaźnik stycznika 4 NO warystor 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1704468 Siemens 3RH2140-2LB40 Przekaźnik stycznika 4 NO warystor 1 szt.

Opis

Stycznik torowy przekaźnika kolejowego, 4 NO, DC 24 V, 0,7 ... 1,25* US ze zintegrowanym warystorem, wielkość S00, przyłącze sprężynowe SIRIUS 3RH2 Stycznikowy przekaźnik sprzęgający do przełączania sygnałów sterujących w obwodzie sterującym z możliwością bezpośredniego podłączenia do sterowników elektronicznych.
Przekaźniki sprzęgające SIRIUS 3RH2 mają zgodne ze standardami oznaczenia połączeń oraz niezawodną i oszczędzającą czas technologię połączeń. Zwielokrotnienie wyjść umożliwia jednoczesne przełączanie kilku obwodów pomocniczych. Styki są również dostępne jako warianty SUVA z pozytywnymi wskazówkami dotyczącymi zastosowań bezpieczeństwa. Przekaźniki sprzęgające są odporne na warunki klimatyczne, charakteryzują się wysoką niezawodnością styków i dzięki odpowiednim dopuszczeniom (np. IEC i UL/CSA) nadają się do stosowania na całym świecie.
Są dostępne z zasilaniem AC lub DC i są dostępne w technologii śrubowej lub sprężynowej.
Szeroka gama akcesoriów do styczników 3RT2 dla rozmiarów S00 do S3 może być również stosowana do przekaźników sprzęgających 3RH2.
Przekaźniki sprzęgające 3RH2 zastępują wypróbowaną i przetestowaną serię 3RH1.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Produkt sprowadzany za specjalne zamówienie, bez możliwości zwrotu ani wymiany! Towar sprowadzony na zamówienie specjalne, bez możliwości zwrotu.

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
