Name: Siemens 3RH2911-1GA13 Przełącznik pomocniczy styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.
Brand: Siemens
SKU: 2862268
Availability: InStock

Siemens 3RH2911-1GA13 Przełącznik pomocniczy styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.-0

Elektryczne przekaźnik z wieloma zaciskami przyłączeniowymi, oznaczonymi jako 'NO' i 'NC', określającymi stany styków.

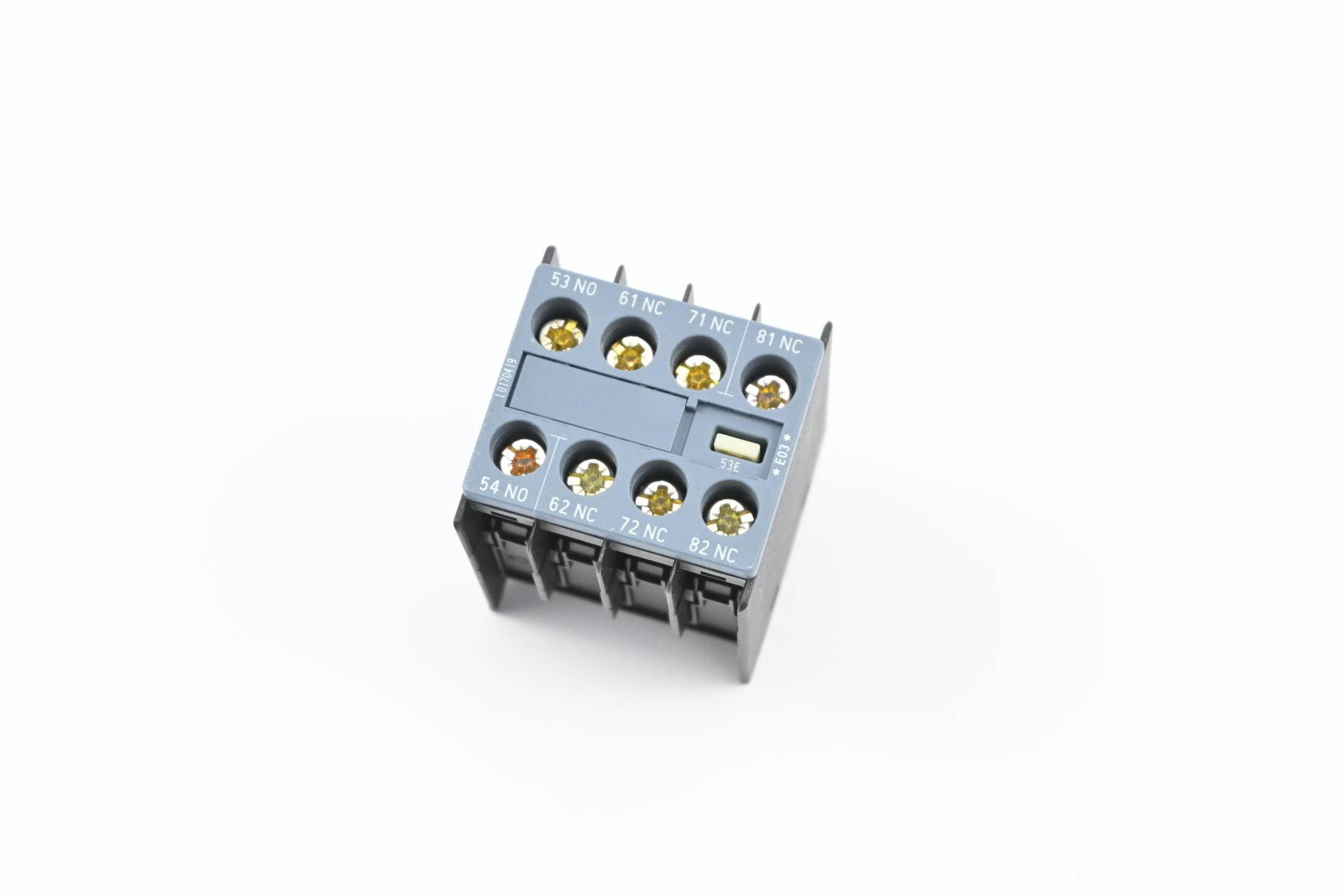

Siemens 3RH2911-1GA13 Przełącznik pomocniczy styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.-2

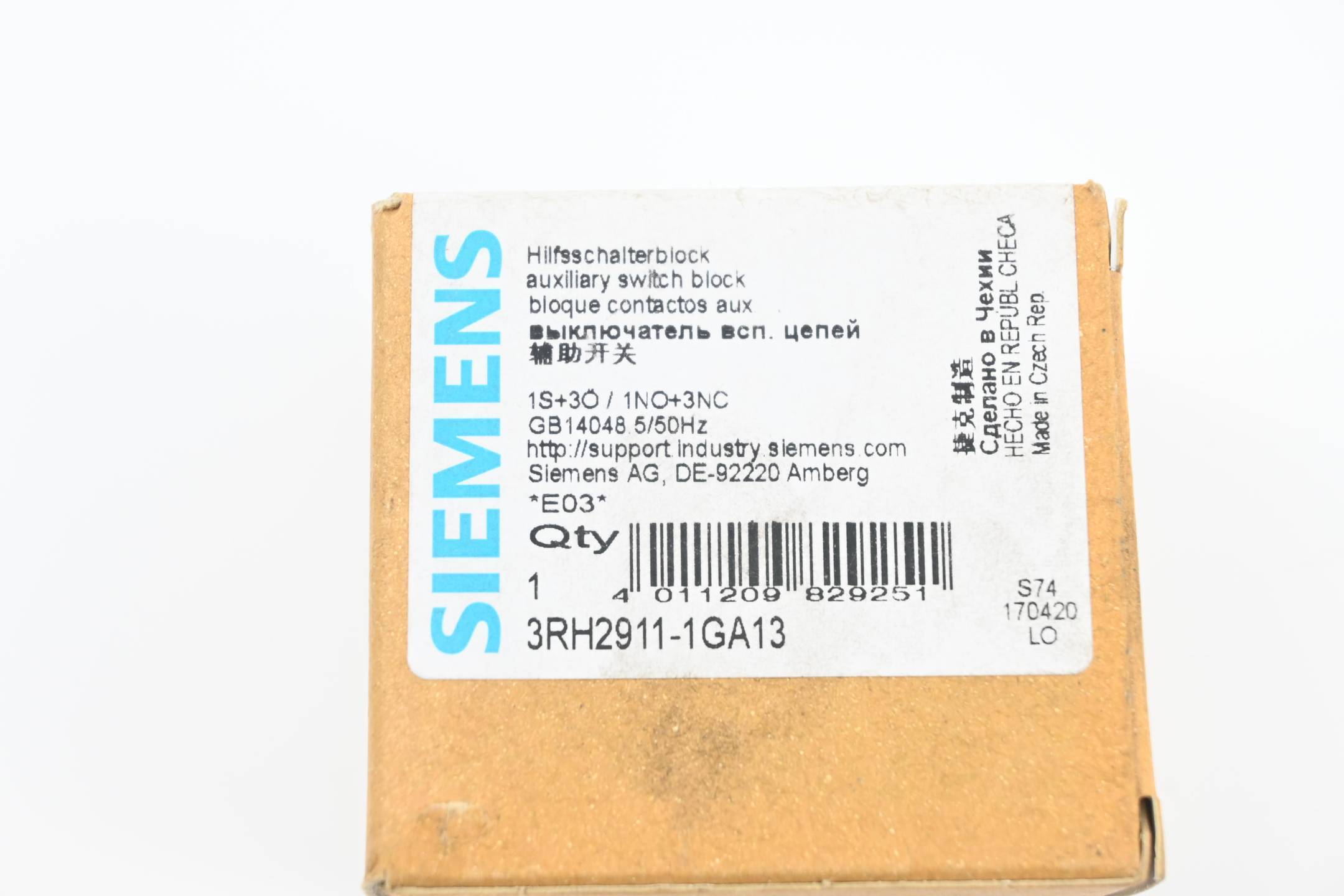

Siemens 3RH2911-1GA13 Przełącznik pomocniczy styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.-3

Otwarty rozdzielnik pełen elementów elektronicznych stoi w wilgotnym otoczeniu. Na rozmytym tle widać pracę maszyn.

Diagram przedstawia różne bezpieczniki i wyłączniki pomocnicze, ich podłączenia i możliwości zabudowy, z numerowanymi wyjaśnieniami.

Rysunek techniczny przedstawia serię pionowych linii z numerycznymi oznaczeniami: 53-54, 61-62, 71-72, 81-82.

Rysunek techniczny przekaźnika z wymiarami: 36 mm szerokości, 37,5 mm wysokości, 48,1 mm głębokości. Przedstawia złącza i oznaczenia styków.

Rysunek techniczny elementu elektrycznego z oznaczeniami: 53NO, 61NC, 71NC, 81NC, 54NO, 62NC, 72NC, 82NC.

1/9

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

śrubowe

Opakowanie

sztuka

Model katalogowy producenta

3RH2911-1GA13

Rozmiar

S00

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Dostawa w pt. 30.10

6 Sztuki

Liczba

Sztuki

Suma (129,00 zł / Sztuka)

129,00 zł

104,88 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 6 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wykonanie produktu: Z przodu możliwość napynięcia na przełącznik pomocniczy 3RH2140/3RH2440
Funkcja produktu / obowiązkowe prowadzenie: Tak
Funkcja produktu / obowiązkowe prowadzenie, uwaga: Z 3RH2
Zakres zastosowania: Do rozszerzenia styków pomocniczych w obwodzie sterowania
Przydatność do stosowania: Stycznik pomocniczy
Odporność na napięcie udarowe 6 kV
Rodzaj podłączanych przewodów / przewodów AWG / styków pomocniczych: 2x (20... 16), 2x (18... (14)
Rodzaj podłączanych przewodów / do styków pomocniczych / jednożyłowych lub wielożyłowych: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)
Rodzaj podłączanego przekroju przewodu / do styków pomocniczych / z cienkich drutów / z kołnierzem kablowe z kołnierzem kablowe: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Opakowanie: sztuka

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH2911-1GA13

Rozmiar: S00

Rodzaj styku pomocnicznego: 1 NO
3 NC

Pasuje do przekaźników marki: Siemens

Pasuje do przekaźników: Siemens serii Sirius

Cechy przekaźnika: styk pomocniczy

Sposób montażu: mocowany

Połączenie komponentów: śrubowe

Żywotność elektryczna: 200000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 36 mm

Wysokość produktu: 37.5 mm

Głębokość produktu: 43.7 mm

Wymiary: (S x W x G) 36 x 37.5 x 43.7 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2862268 Siemens 3RH2911-1GA13 Przełącznik pomocniczy styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862268 Siemens 3RH2911-1GA13 Przełącznik pomocniczy styk pomocniczy Pasuje do przekaźników marki: Siemens sztuka 1 szt.

Opis

Styk pomocniczy z przodu, 1 NO + 3 NC Tor prądowy 1 NO, 1 NC, 1 NC, 1 NC dla styczników przekaźnikowych o rozmiarze S00 zaciski śrubowe 51/52, 61/62, 71/72, 81/82 kodowane fizycznie - tylko ze stycznikami 3RH2140* i 3RH2440 Hi * Można łączyć (zgodnie z EN 50011) Styk pomocniczy SIRIUS 3RH29 do rozszerzenia styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu mogą być montowane na stycznikach 3RT2 i przekaźnikach 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne jako warianty, które można montować z przodu lub z boku, z maksymalnie czterema przełączanymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Styki pomocnicze mogą być zaprojektowane jako styki z wymuszonym prowadzeniem w przekaźnikach stycznikowych 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są one konsekwentnie dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
