Siemens 3RH2911-1XA04-0MA0 Przełącznik pomocniczy Przełączanie natychmiastowe 4 NC wtykowy Pasuje do przekaźników marki:
EAN:
Numer producenta
Numer produktu
Rodzaj produktu
Przełącznik pomocniczy
Połączenie komponentów
śrubowe
Model katalogowy producenta
3RH2911-1XA04-0MA0
Rozmiar
S00
Przełączanie (przekaźnik)
Przełączanie natychmiastowe
Karta katalogowa (PDF)
2 Sztuki
Dane techniczne
- Konstrukcja produktu: zatrzaskiwana z przodu, z aprobatą SUVA
- Funkcja produktu / działanie wymuszone: tak
- Funkcja produktu / sterowanie wymuszone, uwaga: z 3RH2
- Funkcja produktu / kontakt lustrzany: tak
- Funkcja produktu / kontakt lustrzany, uwaga: z 3RT2
- Obszar zastosowania: do przedłużenia styków pomocniczych w obwodzie sterowania
- Przydatność do zastosowania: Stycznik pomocniczy i mocy
- Napięcie udarowe wytrzymywane: 6 kV
- Rodzaj możliwych do podłączenia przekrojów przewodów / dla linii AWG / dla styków pomocniczych: 2x (20 ... 16), 2x (18... 14)
- Rodzaj łączonych przekrojów przewodów / dla styków pomocniczych / drut lub linka: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj przekrojów przewodów możliwych do podłączenia / dla styków pomocniczych / linka / z obróbką końcówki rdzenia: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
- Rodzaj produktu
Przełącznik pomocniczy
- Model katalogowy producenta
3RH2911-1XA04-0MA0
- Rozmiar
S00
- Przełączanie (przekaźnik)
Przełączanie natychmiastowe
- Rodzaj styku
4 NC
- Rodzaj styku pomocnicznego
4 NC
- Pasuje do przekaźników marki
Siemens
- Pasuje do przekaźników
Siemens serii Sirius
- Cechy przekaźnika
wtykowy
- Sposób montażu
mocowany
- Połączenie komponentów
śrubowe
- Żywotność elektryczna
200000
- Żywotność mechaniczna
10000000
IP20
- Minimalna temperatura
-25 °C
- Maksymalna temperatura
+60 °C

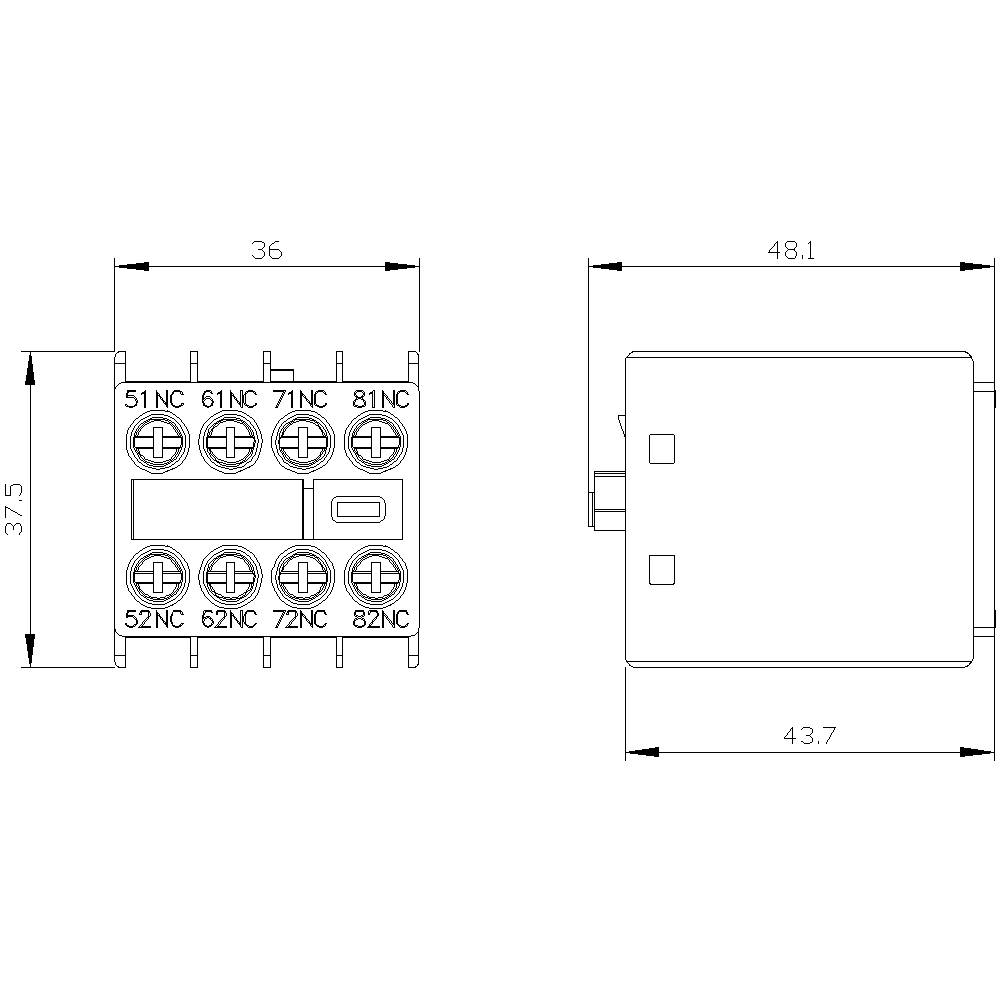

- Szerokość produktu
36 mm
- Wysokość produktu
37.5 mm
- Głębokość produktu
43.7 mm
- Wymiary
(S x W x G) 36 x 37.5 x 43.7 mm
- Zawartość
1 szt.
- Zgodne z RoHS
Tak
- UKCA
tak
Do pobrania
Karta katalogowa
Karta katalogowa 2862282 Siemens 3RH2911-1XA04-0MA0 Przełącznik pomocniczy Przełączanie natychmiastowe 4 NC wtykowy Pasuje do przekaźników marki:
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa
Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862282 Siemens 3RH2911-1XA04-0MA0 Przełącznik pomocniczy Przełączanie natychmiastowe 4 NC wtykowy Pasuje do przekaźników marki:
Opis

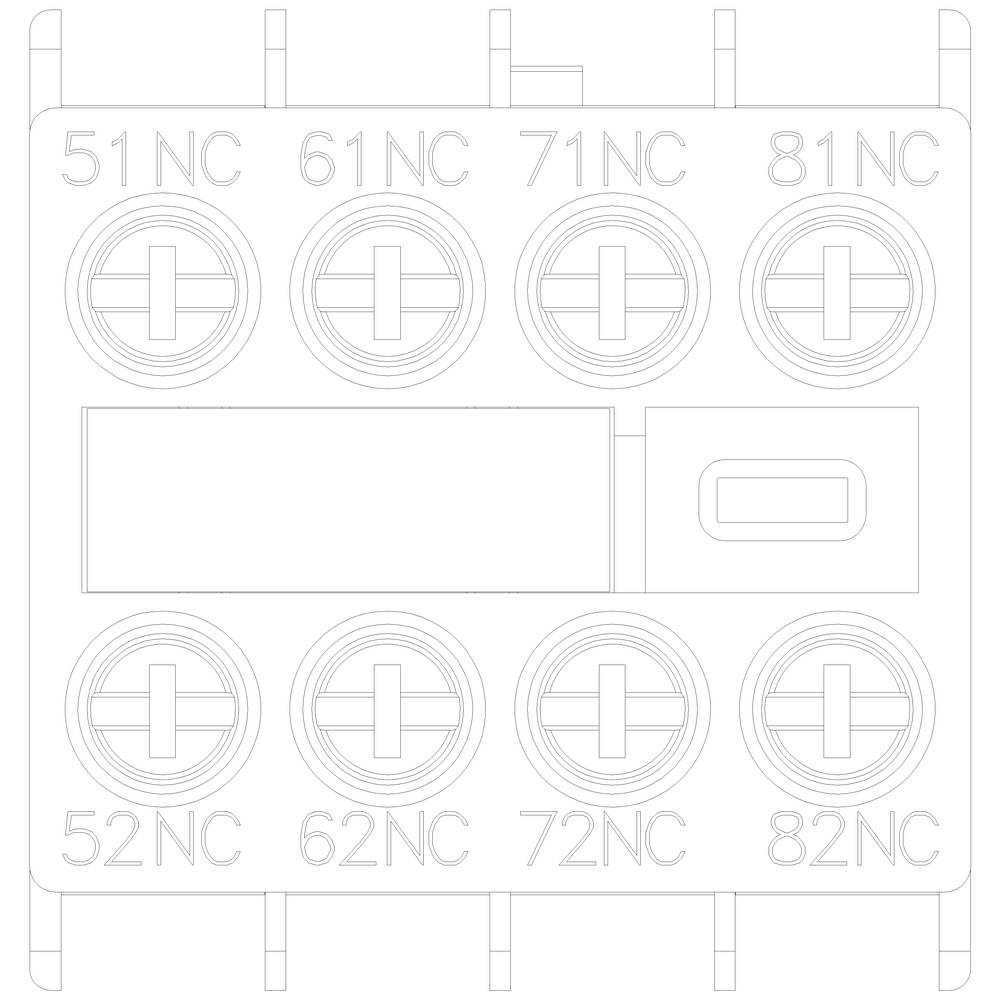

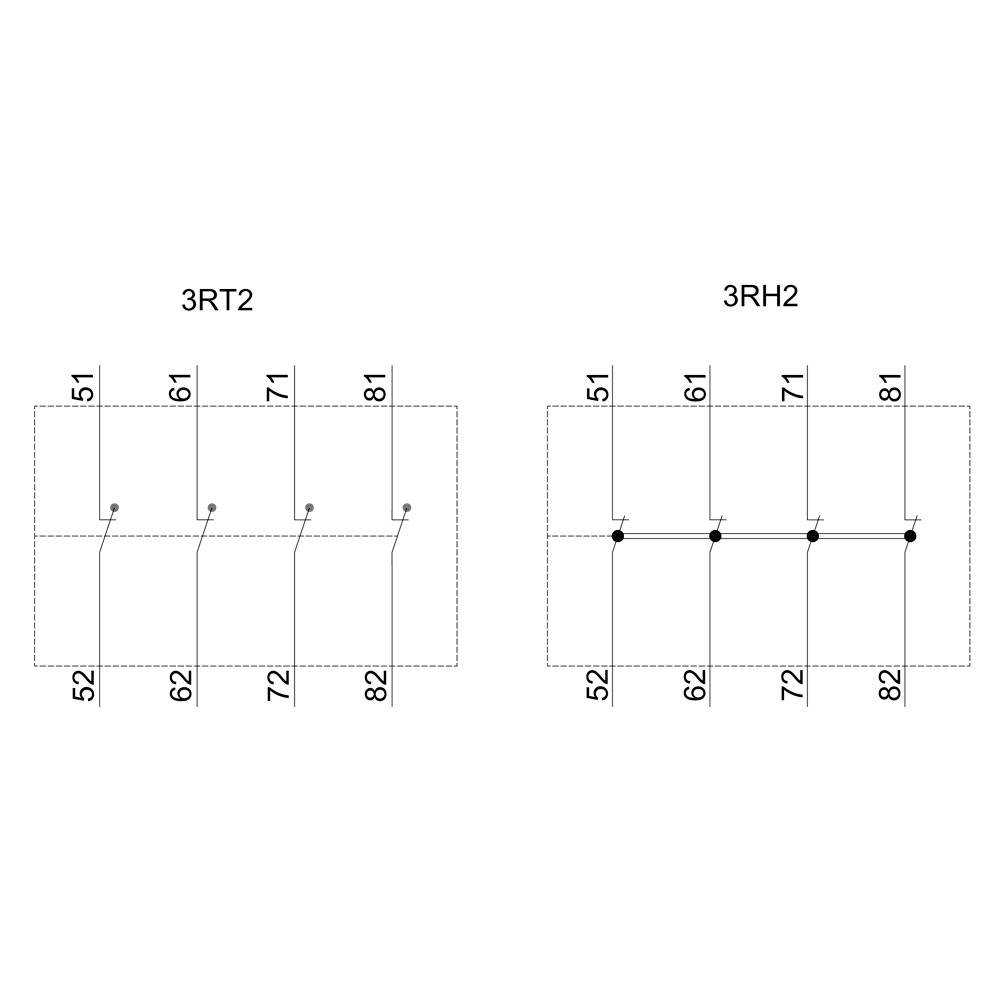

Styk pomocniczy na płycie czołowej, styk 4 NC 1 NC, 1 NC, 1 NC, 1 NC dla zacisków śrubowych 3RH2 i 3RT2 51/52, 61/62, 71/72, 81/82 SIRIUS 3RH29 styki pomocnicze do rozszerzenia styków pomocniczych w obwodzie sterowania.

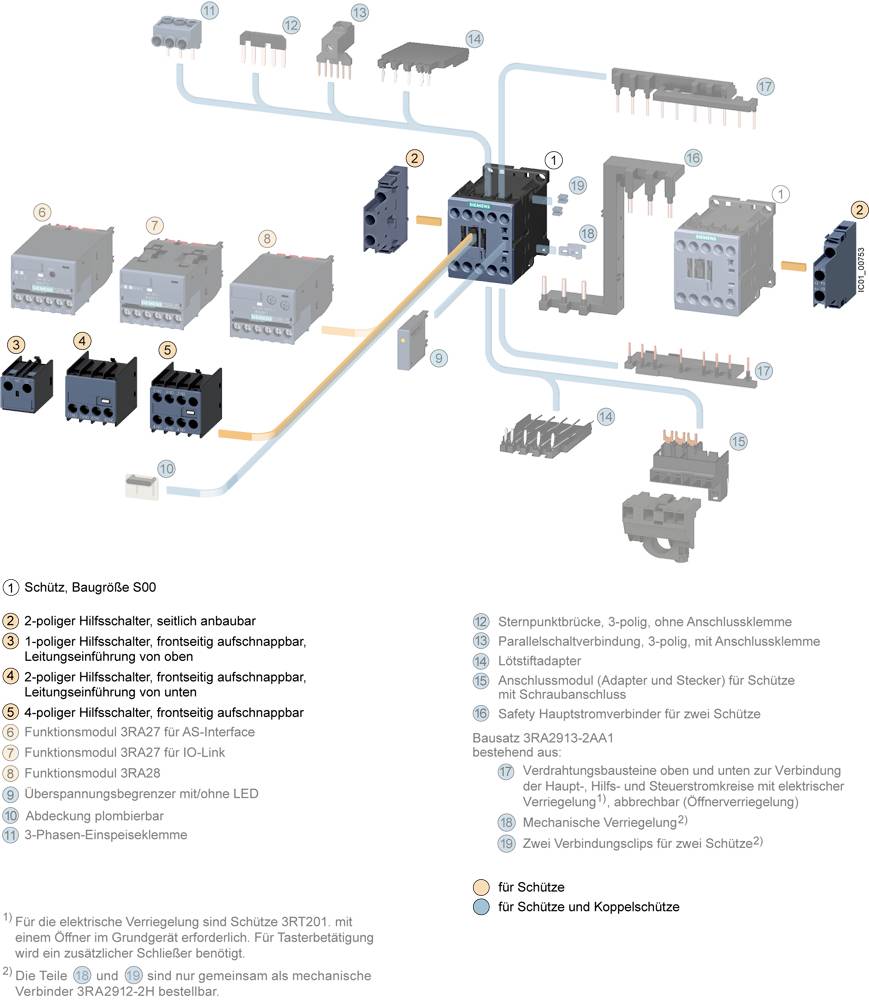

Styki pomocnicze 3RH29 z przodu można zamontować na stycznikach 3RT2 i przekaźnikach styczników 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne w wariantach, które można zamontować z przodu lub z boku, z maksymalnie czterema stykami przełączającymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Łączniki pomocnicze mogą być zaprojektowane jako styki z prowadzeniem wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są stale dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Styki pomocnicze 3RH29 z przodu można zamontować na stycznikach 3RT2 i przekaźnikach styczników 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne w wariantach, które można zamontować z przodu lub z boku, z maksymalnie czterema stykami przełączającymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Łączniki pomocnicze mogą być zaprojektowane jako styki z prowadzeniem wymuszonym w stycznikach 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są stale dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny – system modułowy SIRIUS.
Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
Uwagi
- Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
