Name: Siemens 3RH29111AA10 Przełącznik pomocniczy 1 NO Pasuje do przekaźników marki: Siemens 1 szt.
Brand: Siemens
SKU: 2862265
Availability: InStock

Siemens 3RH29111AA10 Przełącznik pomocniczy 1 NO Pasuje do przekaźników marki: Siemens 1 szt.-0

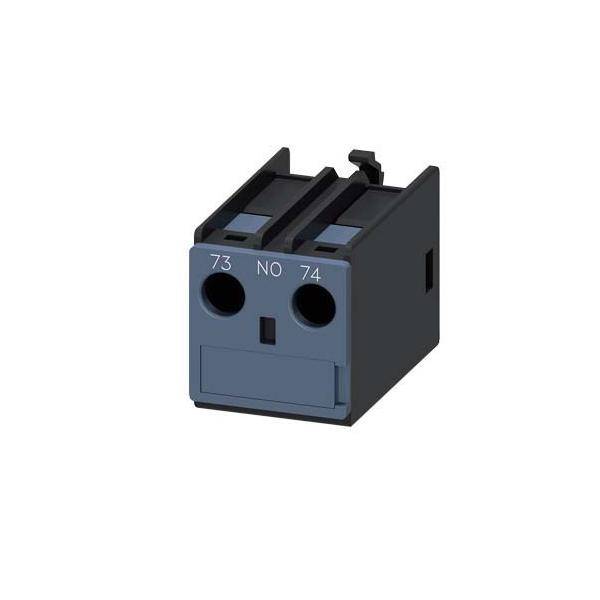

Prostokątny, niebieski i czarny elektryczny blok zaciskowy z oznaczeniami '73', 'NO' i '74'.

Obraz przedstawia wnętrze elektrycznej szafy sterowniczej z różnymi przewodami i elementami. W tle widoczny jest deszczowy, przemysłowy krajobraz.

Diagram przedstawia różne urządzenia elektryczne i ich podłączenia, w tym główny kontaktor i styki pomocnicze, wraz z instrukcją prowadzenia przewodów.

Rysunek techniczny przedstawia przekrój przez rurę z dwoma przekrojami poprzecznymi. Wymiary 73 i 74 są wyróżnione.

Rysunek przedstawia wymiary techniczne przełącznika elektrycznego: szerokość 23,6 mm, wysokość 29,4 mm, głębokość 43,1 mm. Przyłącza przy 73/NO/74.

Urządzenie z napisami '73', '74' i 'NO' nad dwoma przełącznikami. Duże prostokątne pole poniżej, prawdopodobnie wyświetlacz lub panel sterowania.

1/7

Rodzaj produktu

Przełącznik pomocniczy

Połączenie komponentów

śrubowe

Model katalogowy producenta

3RH29111AA10

Rozmiar

S00

Rodzaj styku

1 NO

Karta katalogowa (PDF)

EAN:

Numer producenta

Numer produktu

Szybka dostawa w pt. 30.10

8 Sztuki

Liczba

Sztuki

Suma (54,49 zł / Sztuka)

54,49 zł

44,30 zł

bez VAT (klient biznesowy)

Cena brutto

Dostępnych jest tylko 8 zestaw/y

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Wykonanie produktu: Z przodu można go wyłapyć
Funkcja produktu / obowiązkowe prowadzenie: Tak
Funkcja produktu / obowiązkowe prowadzenie, uwaga: Z 3RH2
Funkcja produktu / styk lustra: Tak
Funkcja produktu / styk lustrzany, uwaga: Z 3RT2
Zakres zastosowania: Do rozszerzenia styków pomocniczych w obwodzie sterowania
Przydatność do zastosowania: Stycznik pomocniczy i mocy
Odporność na napięcie udarowe 6 kV
Rodzaj podłączanych przewodów / przewodów AWG / styków pomocniczych: 2x (20... 16), 2x (18... (14)
Rodzaj podłączanych przewodów / do styków pomocniczych / jednożyłowych lub wielożyłowych: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)
Rodzaj podłączanego przekroju przewodu / do styków pomocniczych / z cienkich drutów / z kołnierzem kablowe z kołnierzem kablowe: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Rodzaj produktu: Przełącznik pomocniczy

Model katalogowy producenta: 3RH29111AA10

Rozmiar: S00
S0
S2
S3

Rodzaj styku: 1 NO

Rodzaj styku pomocnicznego: 1 NO

Pasuje do przekaźników marki: Siemens

Sposób montażu: mocowany

Połączenie komponentów: śrubowe

Żywotność elektryczna: 200000

Żywotność mechaniczna: 10000000

: IP20

Minimalna temperatura: -25 °C

Maksymalna temperatura: +60 °C

Szerokość produktu: 23.6 mm

Wysokość produktu: 27.5 mm

Głębokość produktu: 38.6 mm

Wymiary: (S x W x G) 23.6 x 27.5 x 38.6 mm

Zawartość: 1 szt.

Zgodne z RoHS: Tak

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 2862265 Siemens 3RH29111AA10 Przełącznik pomocniczy 1 NO Pasuje do przekaźników marki: Siemens 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2862265 Siemens 3RH29111AA10 Przełącznik pomocniczy 1 NO Pasuje do przekaźników marki: Siemens 1 szt.

Opis

Styki pomocnicze z przodu, 1 tor prądowy NO 1 połączenie NO od góry dla zacisków śrubowych 3RH2 i 3RT2 73/74 Styki pomocnicze SIRIUS 3RH29 do rozszerzenia styków pomocniczych w obwodzie sterowania.
Styki pomocnicze 3RH29 z przodu mogą być montowane na stycznikach 3RT2 i przekaźnikach 3RH2, niezależnie od wielkości, bez użycia narzędzi.
Styki pomocnicze 3RH19/3RH29 są dostępne jako warianty, które można montować z przodu lub z boku, z maksymalnie czterema przełączanymi bezzwłocznie lub maksymalnie dwoma wyprzedzającymi stykami NO i NC. Styki pomocnicze mogą być zaprojektowane jako styki z wymuszonym prowadzeniem w przekaźnikach stycznikowych 3RH lub jako styki lustrzane w stycznikach mocy 3RT. Są one konsekwentnie dostępne z zaciskami śrubowymi i zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.

Uwagi

Ostrzeżenie!
W przypadku urządzenia, które nie jest gotowe do podłączenia, podłączenie i instalację może wykonać tylko specjalista (np. elektryk).
