Siemens 3RU21160JB1 Przekaźnik przeciążeniowy 3RU2116-0JB1, 1 szt.

Przekaźnik przeciążeniowy Siemens Sirius z przyciskiem testowym, czerwonymi i niebieskimi przełącznikami oraz wieloma zaciskami przyłączeniowymi, zamontowany na szynie DIN.

Zdjęcie poglądowe

Otwarta szafa sterownicza z różnymi elementami elektronicznymi i przewodami, ułożonymi w sposób uporządkowany na kilku poziomach wewnątrz.

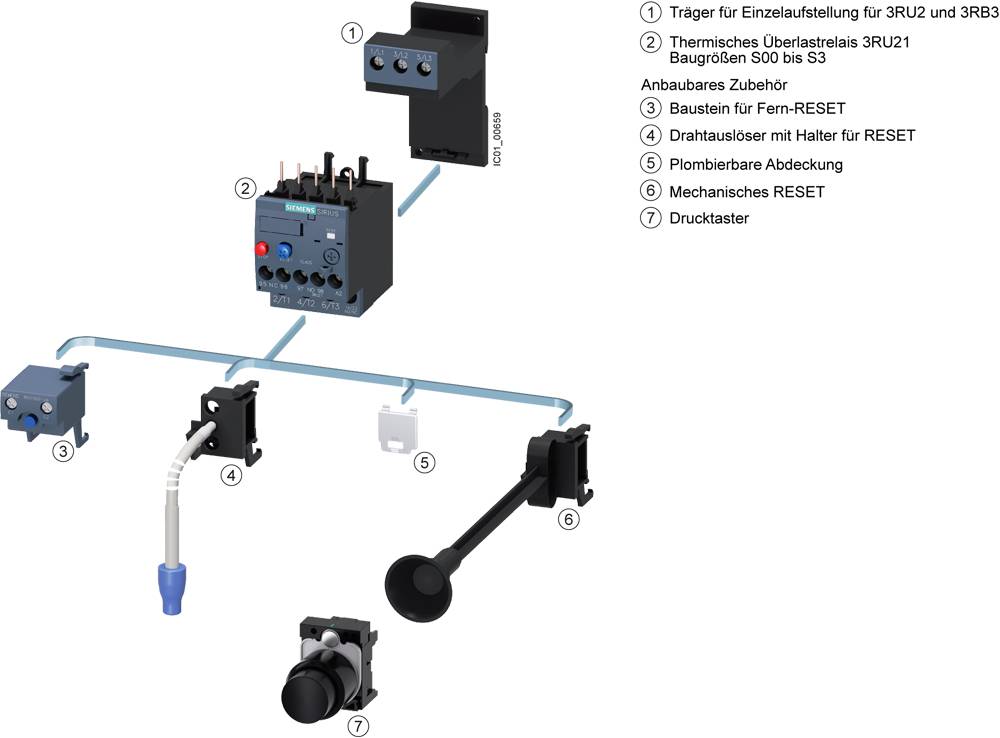

Diagram przedstawia komponenty elektryczne, w tym przekaźnik przeciążeniowy termiczny oraz opcje mechanicznego resetowania z etykietami.

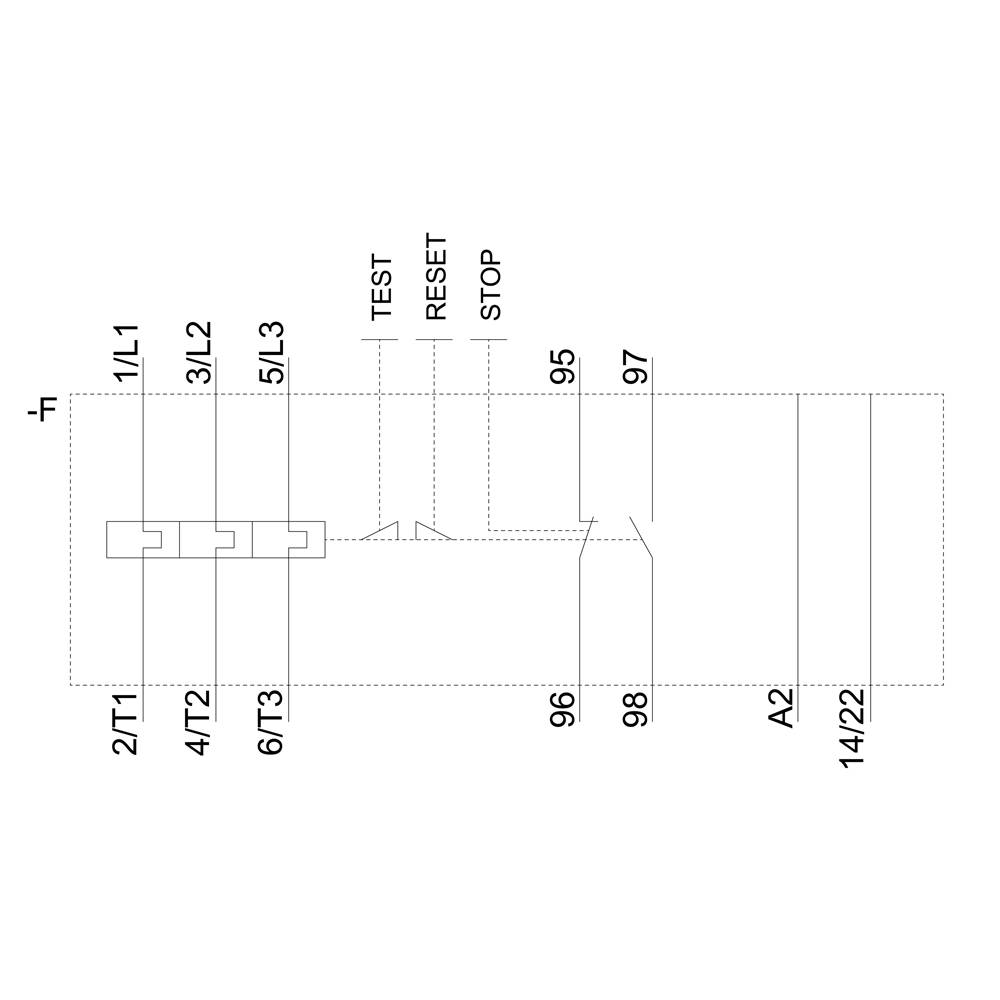

Schemat elektryczny przedstawia rozgałęzienia i funkcje takie jak 'TEST', 'RESET' i 'STOP'. Numery od 1L1 do 14/22 oznaczają poszczególne obszary.

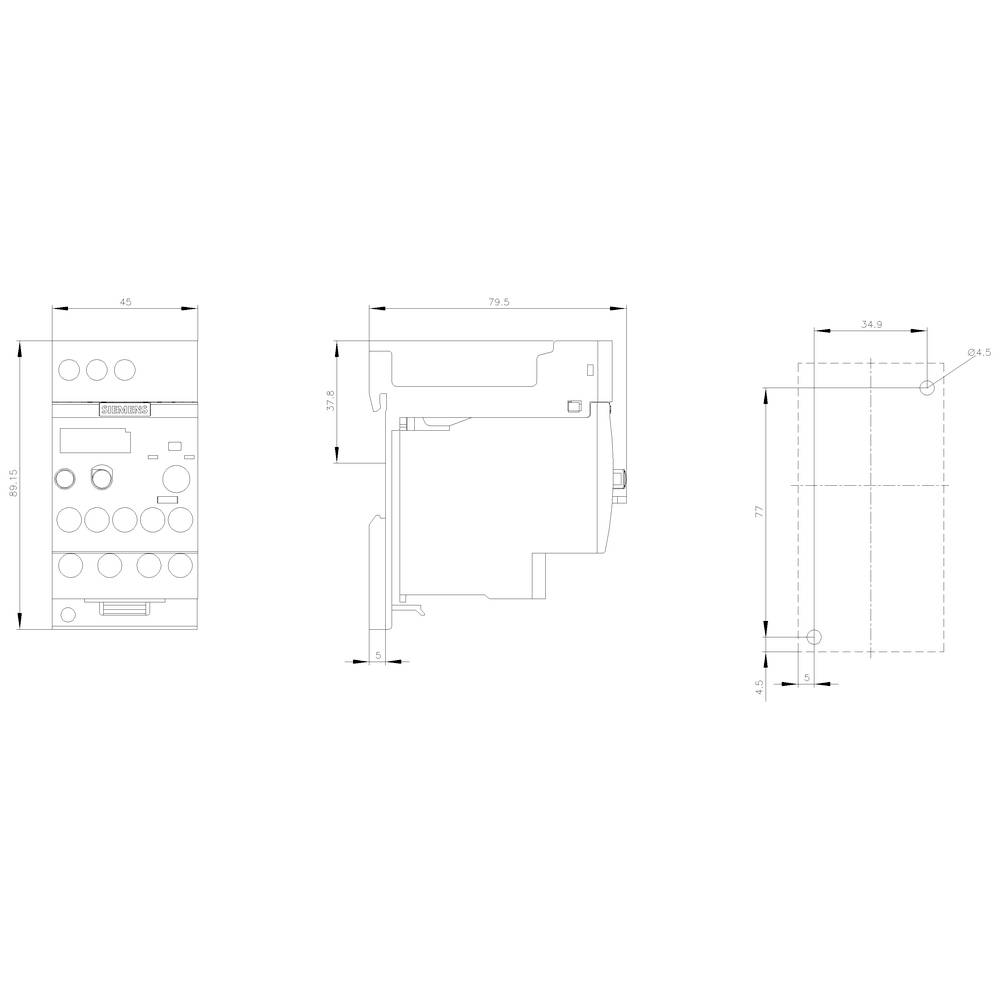

Rysunek techniczny urządzenia z widokiem od przodu, z boku i z góry. Wymiary oznaczone w milimetrach. Przedstawia pozycje przełączników i złączy.

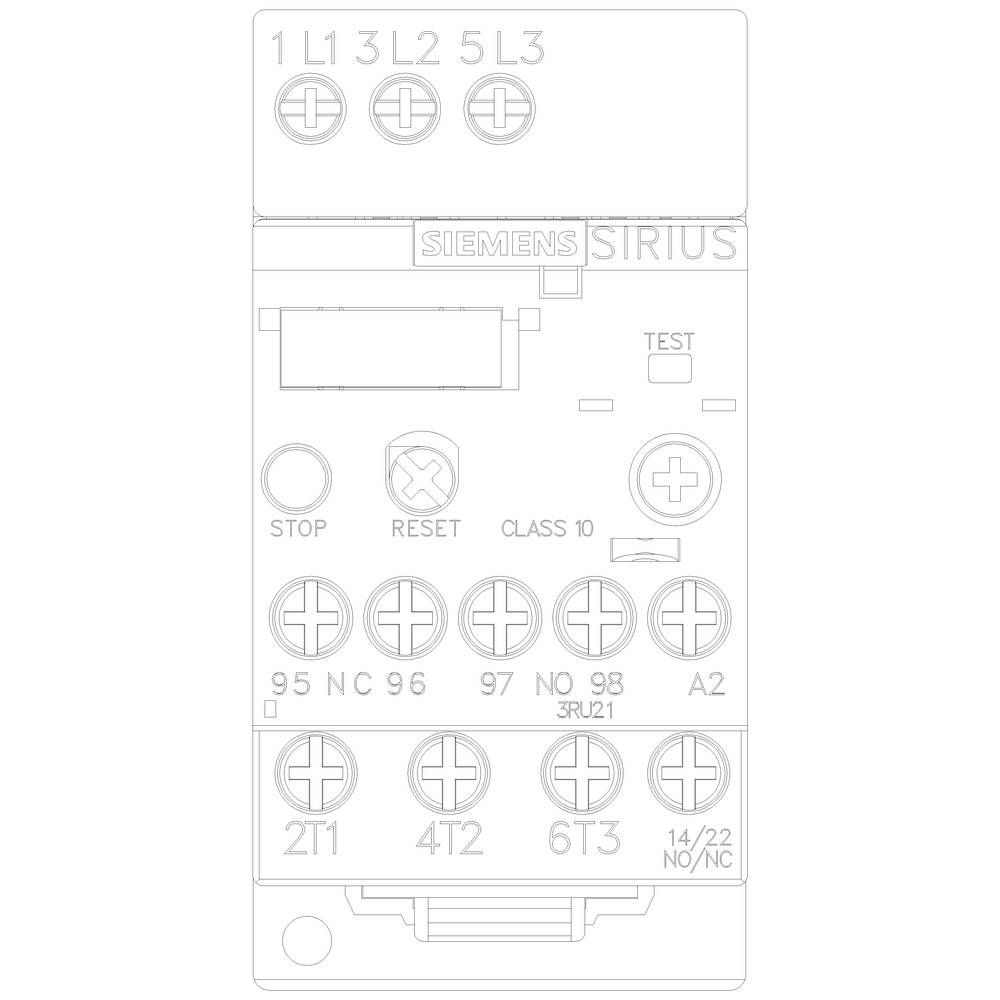

Diagram Siemensa Siriusa Motorstarters z podłączeniami, przyciskami do uruchamiania, zatrzymywania i resetowania oraz przełącznikiem testowym.

1/6

Zdjęcie poglądowe

Rodzaj produktu

Przekaźnik przeciążeniowy

Funkcje przekaźnika

przeciążenie

Model katalogowy producenta

3RU2116-0JB1

Rozmiar

S00

Cechy przekaźnika

przełącznik automat/manual

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (462,60 zł / Sztuka)

462,60 zł

569,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 65,03 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Cechy produktu

Przekaźnik monitorujący

Dodatkowe informacje:

Dane techniczne

Bezpiecznik gG: 6 A, szybki: 10 A.

Rodzaj produktu: Przekaźnik przeciążeniowy

Model katalogowy producenta: 3RU2116-0JB1

Rozmiar: S00

Funkcje przekaźnika: przeciążenie

Cechy przekaźnika: przełącznik automat/manual

Napięcie robocze: 690 V

Minimalne ustawienie natężenia: 0.70 A

Maksymalne ustawienie natężenia: 1.0 A

Zakres ustawienia (Prąd): 0.70 - 1.0 A

Połączenie komponentów: śrubowe

: IP20

Minimalna temperatura: -40 °C

Maksymalna temperatura: +70 °C

Szerokość produktu: 45 mm

Wysokość produktu: 89 mm

Głębokość produktu: 80 mm

Wymiary: (S x W x G) 45 x 89 x 80 mm

Zawartość: 1 szt.

Maksymalna średnica przewodu (system AWG): 12

Minimalna średnica przewodu (system AWG): 20

Natężenie znamionowe: 1 A

Maksymalny przekrój przewodu elastycznego: 2.5 mm²

Maksymalny przekrój przewodu sztywnego: 4 mm²

Minimalny przekrój przewodu elastycznego: 0.5 mm²

Minimalny przekrój przewodu sztywnego: 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1730554 Siemens 3RU21160JB1 Przekaźnik przeciążeniowy 3RU2116-0JB1, 1 szt.

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1730554 Siemens 3RU21160JB1 Przekaźnik przeciążeniowy 3RU2116-0JB1, 1 szt.

Opis

Termiczny przekaźnik przeciążeniowy 0,70...1,0 A do ochrony silnika Wielkość S00, KLASA 10 Instalacja indywidualna Obwód główny: Śruba Obwód pomocniczy: Śruba Ręczny automatyczny RESET Przekaźnik termiczny SIRIUS 3RU2 do zależnego od prądu ochrony odbiorników przy normalnym rozruchu przed niedopuszczalnie wysokim w wyniku przeciążenia lub zaniku fazy.
Ta seria jest szczególnie elastyczna i ekonomiczna. Oczywiste są ogólnoświatowe aprobaty (np. IEC i UL/CSA) oraz zastosowania w aplikacjach zagrożonych wybuchem (ATEX lub IEC Ex).
Dostępne z różnymi zakresami nastaw wyzwalacza przeciążeniowego. Dostępne są z połączeniami śrubowymi lub sprężynowymi, które zapewniają szybkie, bezobsługowe i odporne na wibracje połączenie, a także do indywidualnej instalacji.
Akcesoria konsekwentnie pasują do wszystkich rozmiarów od S00 do S3.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
