Siemens 3RW3013-2BB14 3RW30132BB14 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Zdjęcie poglądowe

Otwarta szafa sterownicza ukazuje różne komponenty elektryczne, przewody i bezpieczniki, rozmieszczone na kilku poziomach.

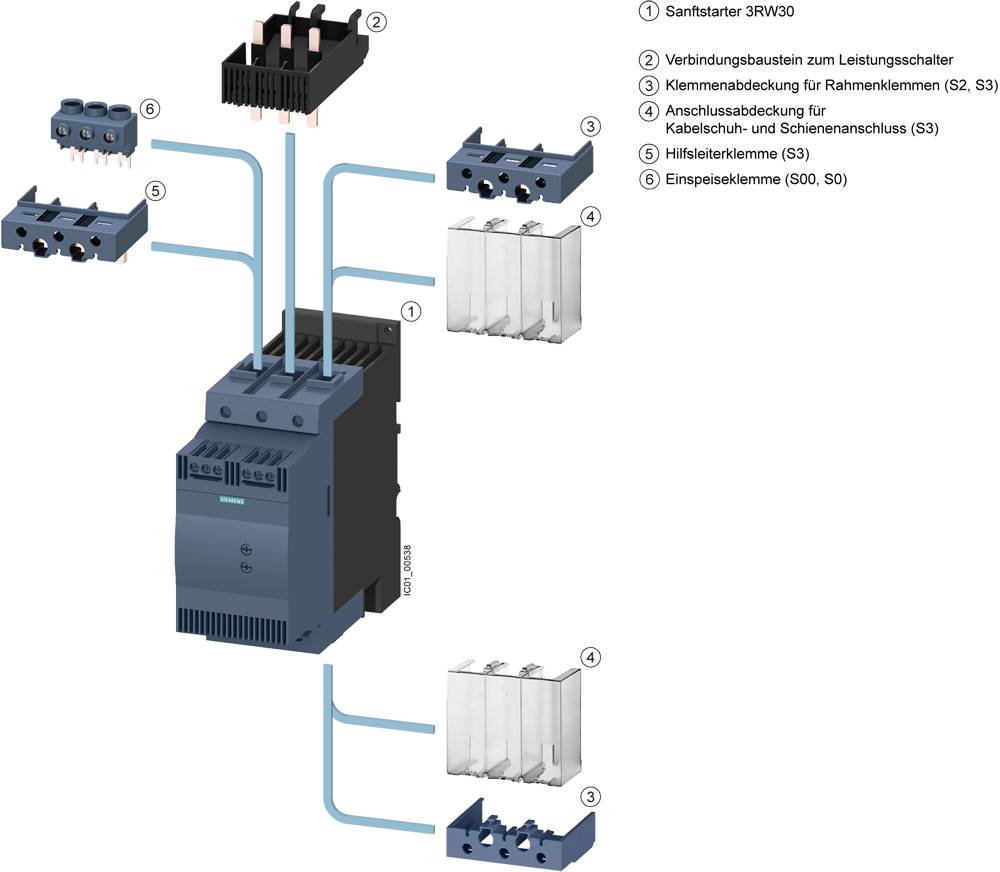

Diagram 'Rozrusznika softstartera 3RW30' przedstawia główne komponenty: moduł przyłączeniowy, osłony zacisków, osłonę podłączenia kabli, zaciski pomocnicze oraz zaciski zasilające.

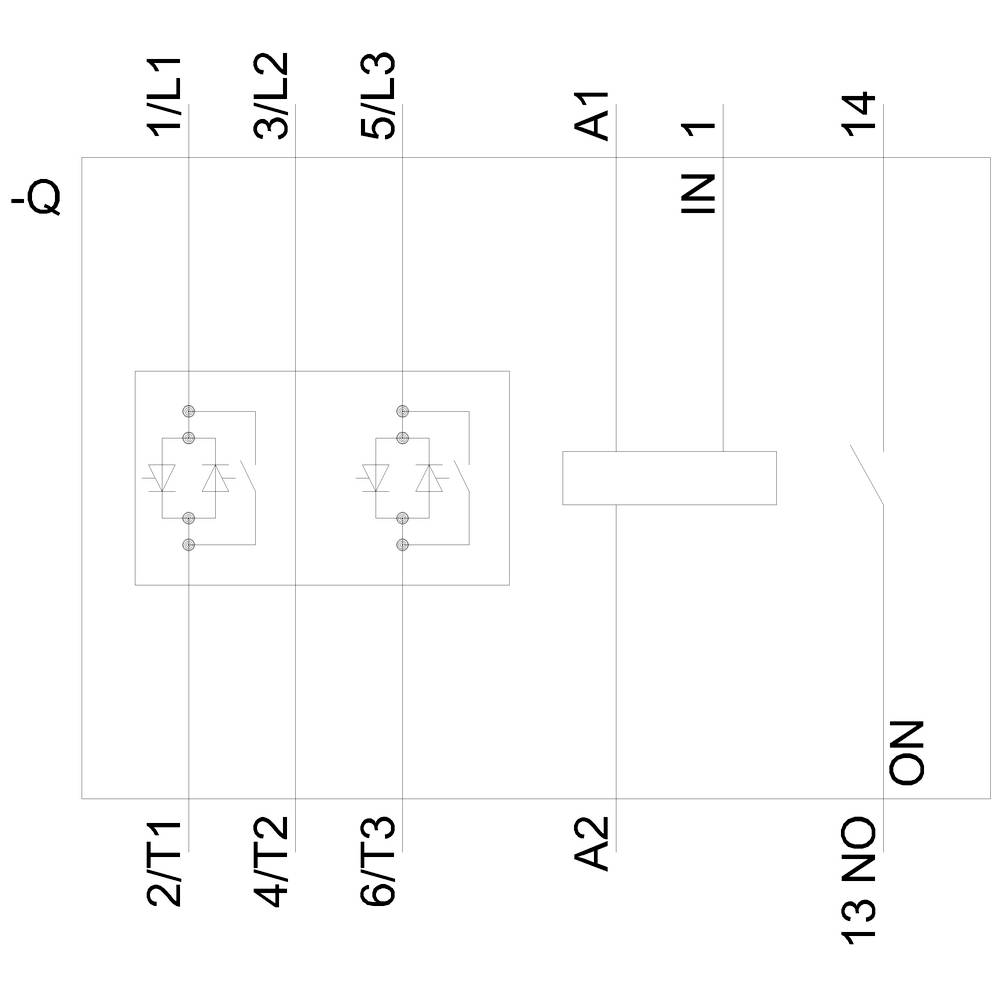

Schemat elektryczny urządzenia z zaciskami Q, A1, A2 oraz oznaczeniem styku 13 NO ON. Pokazuje diody w przewodach 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

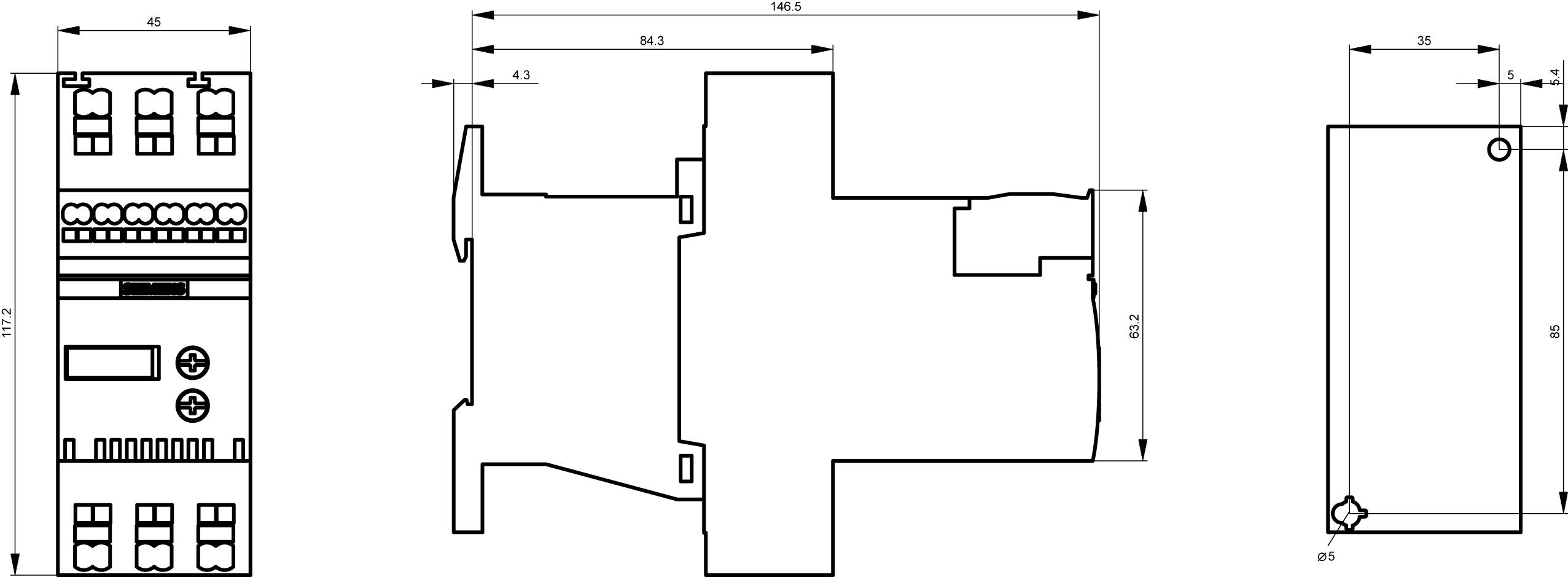

Rysunek techniczny elementu elektrycznego z widokami: czołowym, bocznym i z góry, wraz z wymiarami w milimetrach.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (771,54 zł / Sztuka)

771,54 zł

948,99 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 121,94 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S00
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: AC 200-480 V V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 3.6 A

Moc silnika przy 400 V: 1.5 kW

Napięcie znamionowe: 480 V

Specyfikacja: Przyłącze sprężynowe

Numer katalogowy producenta: 3RW30132BB14

Natężenie znamionowe: 3.6 A

Natężenie znamionowe - zaokrąglone: 3.6 A

Model katalogowy producenta: 3RW3013-2BB14

Moc silnika przy 230 V/ 400 V: 1.5 kW

Wymiary: (S x W x G) 45 x 120 x 150 mm

Połączenie komponentów: terminal przepustowy

Szerokość produktu: 45 mm

Wysokość produktu: 120 mm

Głębokość produktu: 150 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: Single direction

: IP20

: Other

: 3.6 A

: 0.75 kW

: 1.5 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1746685 Siemens 3RW3013-2BB14 3RW30132BB14 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746685 Siemens 3RW3013-2BB14 3RW30132BB14 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Opis

Softstart SIRIUS S00 3,6 A, 1,5 kW/400 V, 40 °C 200-480 V AC, 110-230 V AC/DC Zaciski sprężynowe Softstart SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
