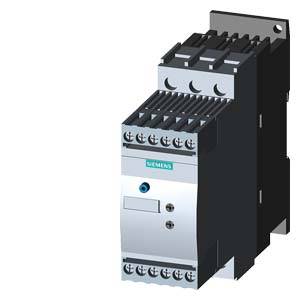

Siemens 3RW3026-1BB04 3RW30261BB04 Soft-start Moc silnika przy 400 V 11 kW 480 V Natężenie znamionowe 25 A

Elektryczna skrzynka sterownicza firmy Siemens z wieloma złączami, odpowiednia do automatyzacji przemysłowej lub sterowania.

Zdjęcie poglądowe

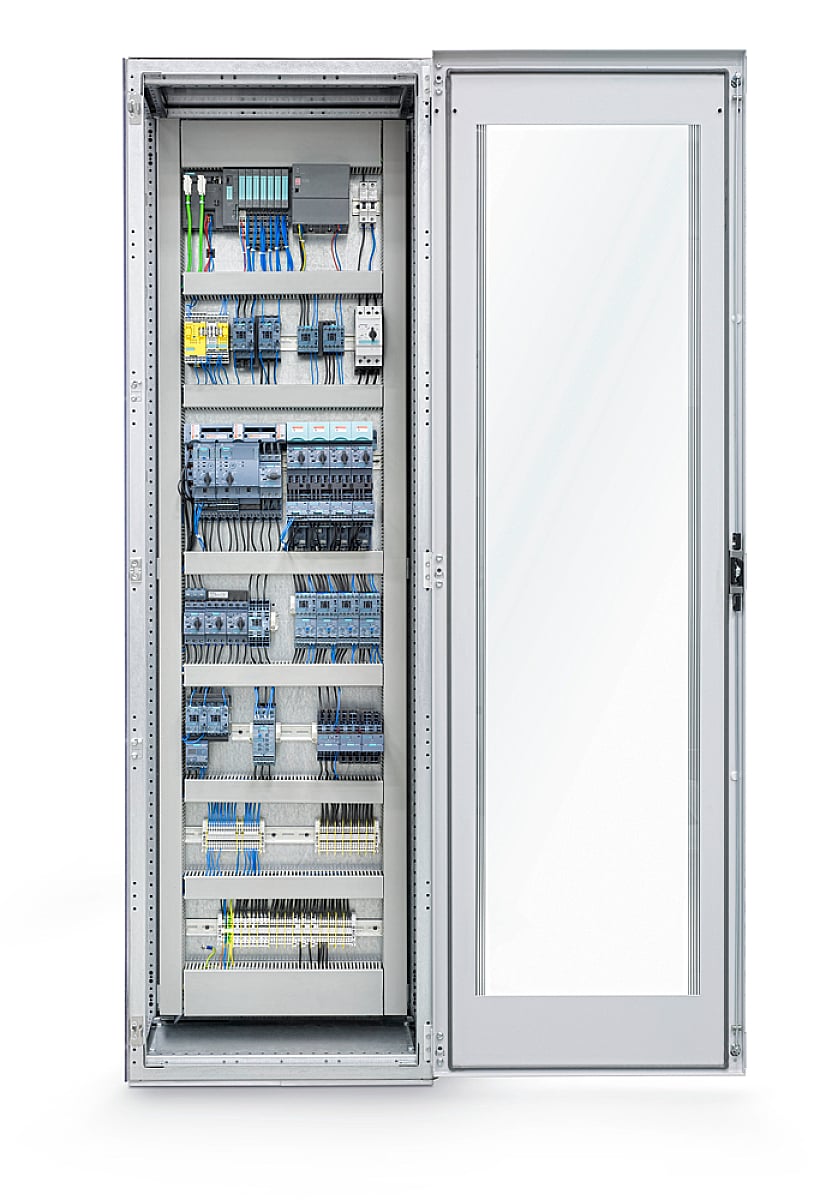

Otwarty rozdzielnik elektryczny ukazuje różne komponenty elektroniczne i okablowanie używane do sterowania maszynami.

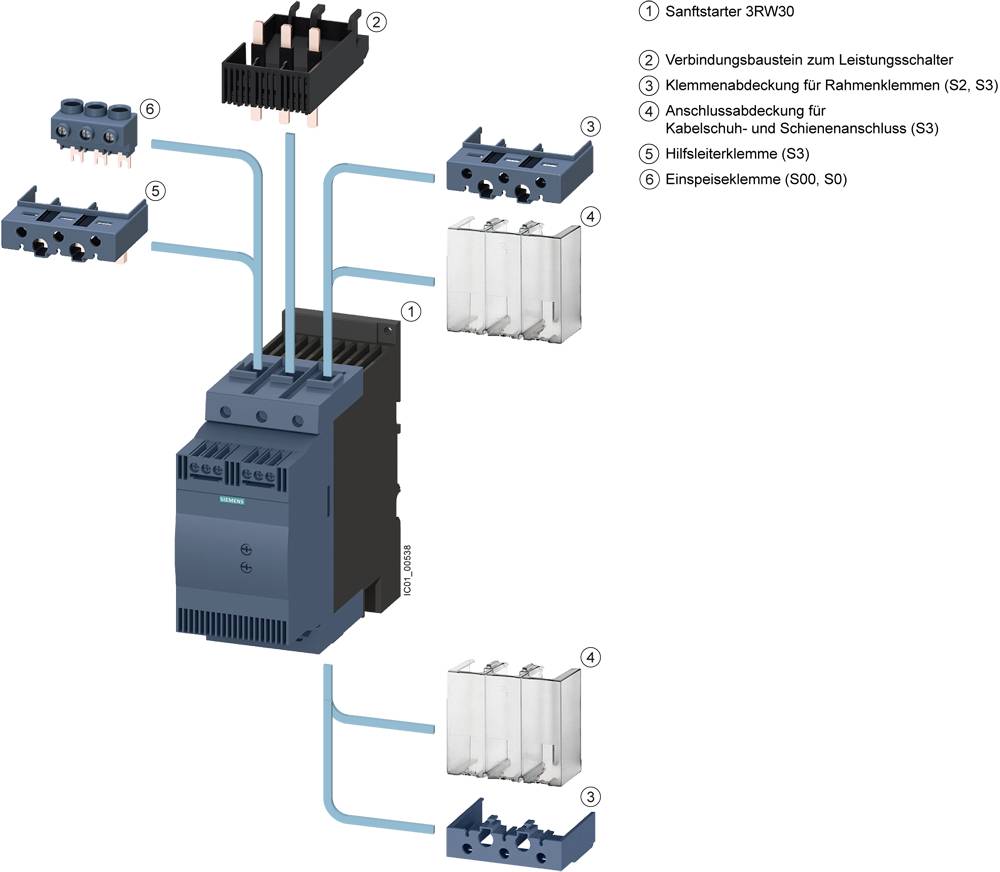

"Rozrusznik łącznikowy 3RW30" ze składnikami oznaczonymi numerami: 1. Element łączący, 2. Osłona listwy przyłączowej ramy, 3. Zacisk zasilający, 4. Pokrywa przyłącza, 5. Zaciski pomocnicze, 6. Pokrywa zacisków.

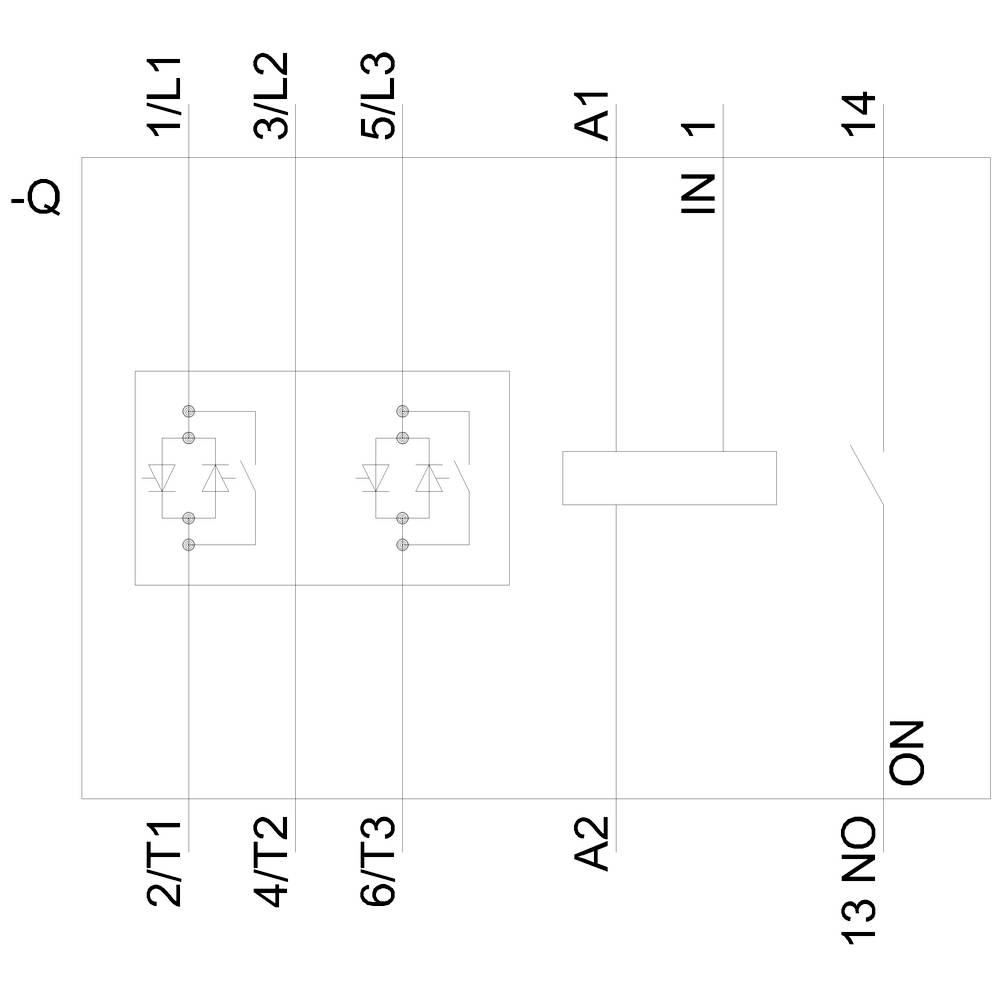

Schemat połączeń trójfazowego stycznika półprzewodnikowego z zaciskami 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, IN, 13 NO, 14 oraz Q.

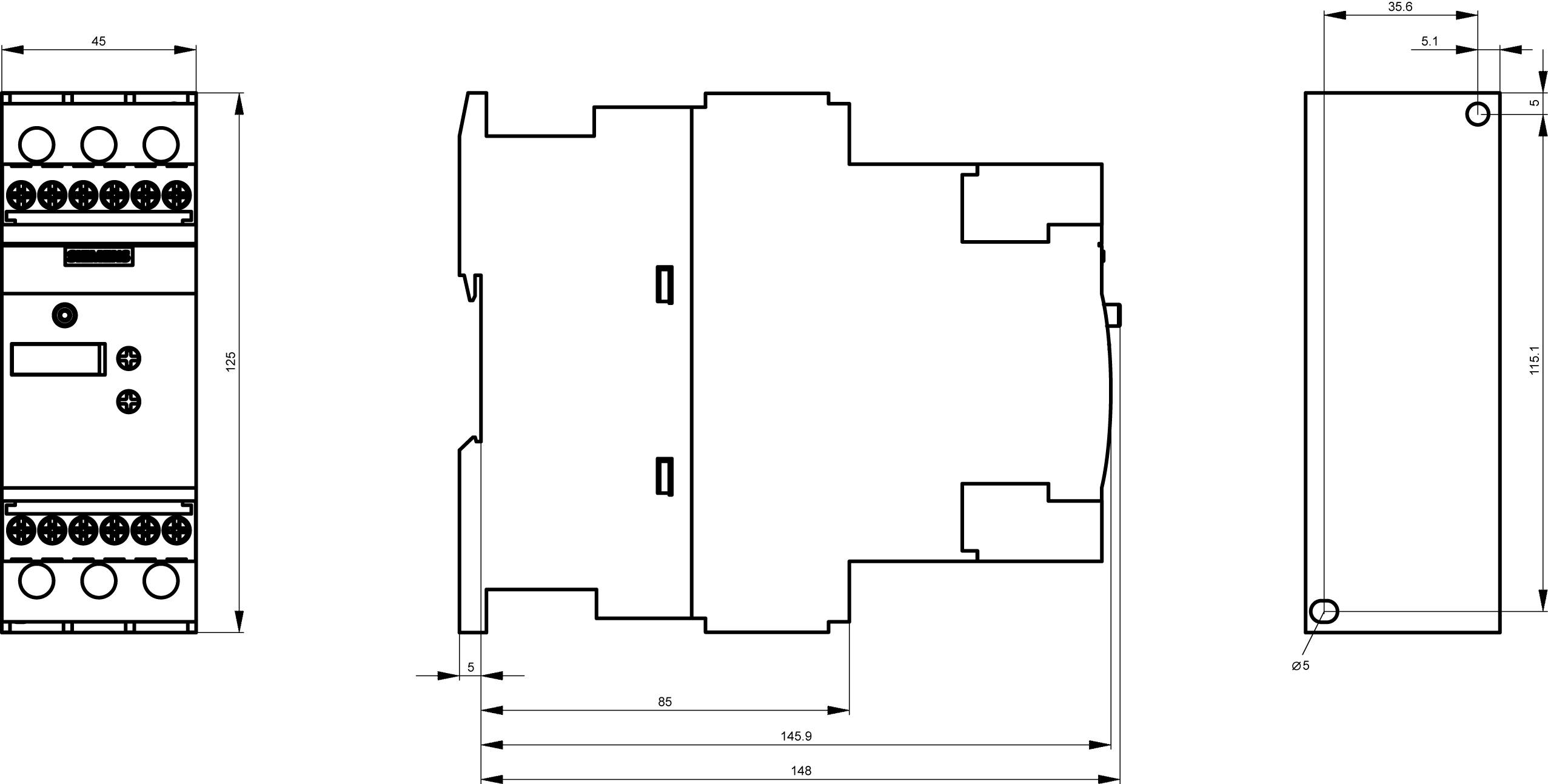

Rysunek techniczny elementu elektrycznego z wymiarami w milimetrach. Przedstawiono widok z przodu, z boku oraz z góry.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 5.01.2027

Liczba

Sztuki

Suma (1430,08 zł / Sztuka)

1430,08 zł

1759,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 211,37 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP20
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S0
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: 200-480 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 25 A

Moc silnika przy 400 V: 11 kW

Napięcie znamionowe: 480 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30261BB04

Natężenie znamionowe: 25 A

Natężenie znamionowe - zaokrąglone: 25 A

Model katalogowy producenta: 3RW3026-1BB04

Moc silnika przy 230 V/ 400 V: 11 kW

Wymiary: (S x W x G) 45 x 125 x 150 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 45 mm

Wysokość produktu: 125 mm

Głębokość produktu: 150 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

Waga: 0.62

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP20

: Other

: 25 A

: 5.5 kW

: 11 kW

: 40 °C

: FALSE

: AC/DC

UKCA: nie dotyczy

Do pobrania

Karta katalogowa

Karta katalogowa 1746693 Siemens 3RW3026-1BB04 3RW30261BB04 Soft-start Moc silnika przy 400 V 11 kW 480 V Natężenie znamionowe 25 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746693 Siemens 3RW3026-1BB04 3RW30261BB04 Soft-start Moc silnika przy 400 V 11 kW 480 V Natężenie znamionowe 25 A

Opis

Softstart SIRIUS S0 25 A, 11 kW/400 V, 40 °C 200-480 V AC, 24 V AC/DC zaciski śrubowe Softstarty SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre modele 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
