Name: Siemens 3RW3036-1BB04 3RW30361BB04 Soft-start Moc silnika przy 400 V 22 kW 480 V Natężenie znamionowe 45 A
Brand: Siemens
SKU: 1699572
Availability: InStock

Otwarty rozdzielnik elektryczny prezentuje uporządkowane komponenty elektryczne i okablowanie.

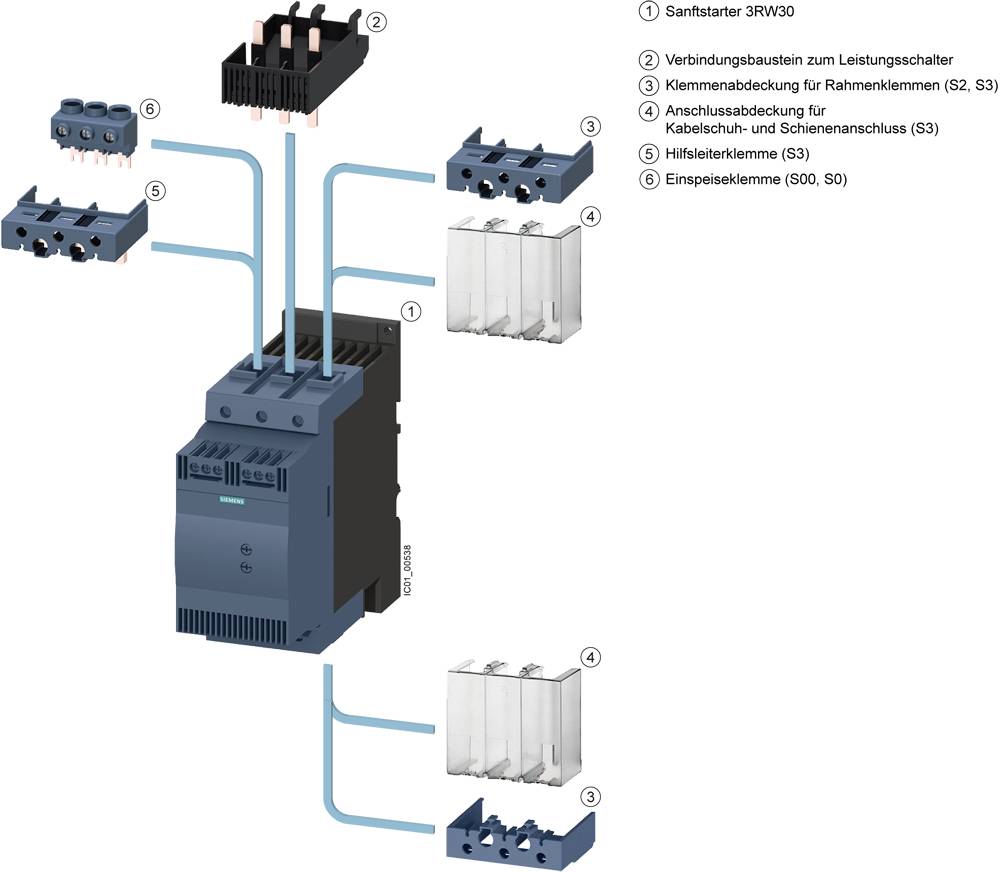

Schemat rozrusznika softstartera 3RW30 z komponentami: moduł połączeniowy, osłony zacisków, osłona przyłączy, zaciski pomocnicze i zasilające.

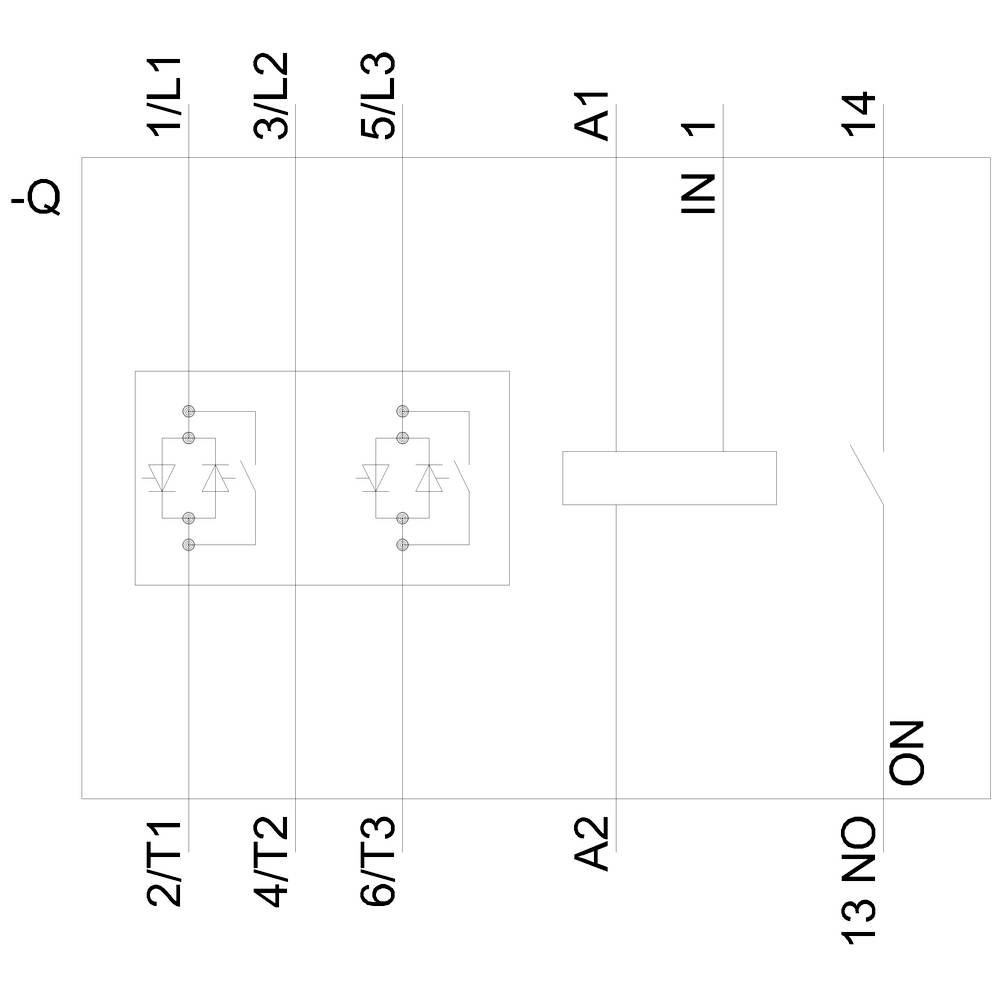

Schemat elektryczny z dwoma diodami w lewej części, zaciski oznaczone jako '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'. Po prawej stronie 'IN 1', '13 NO', '14 ON'.

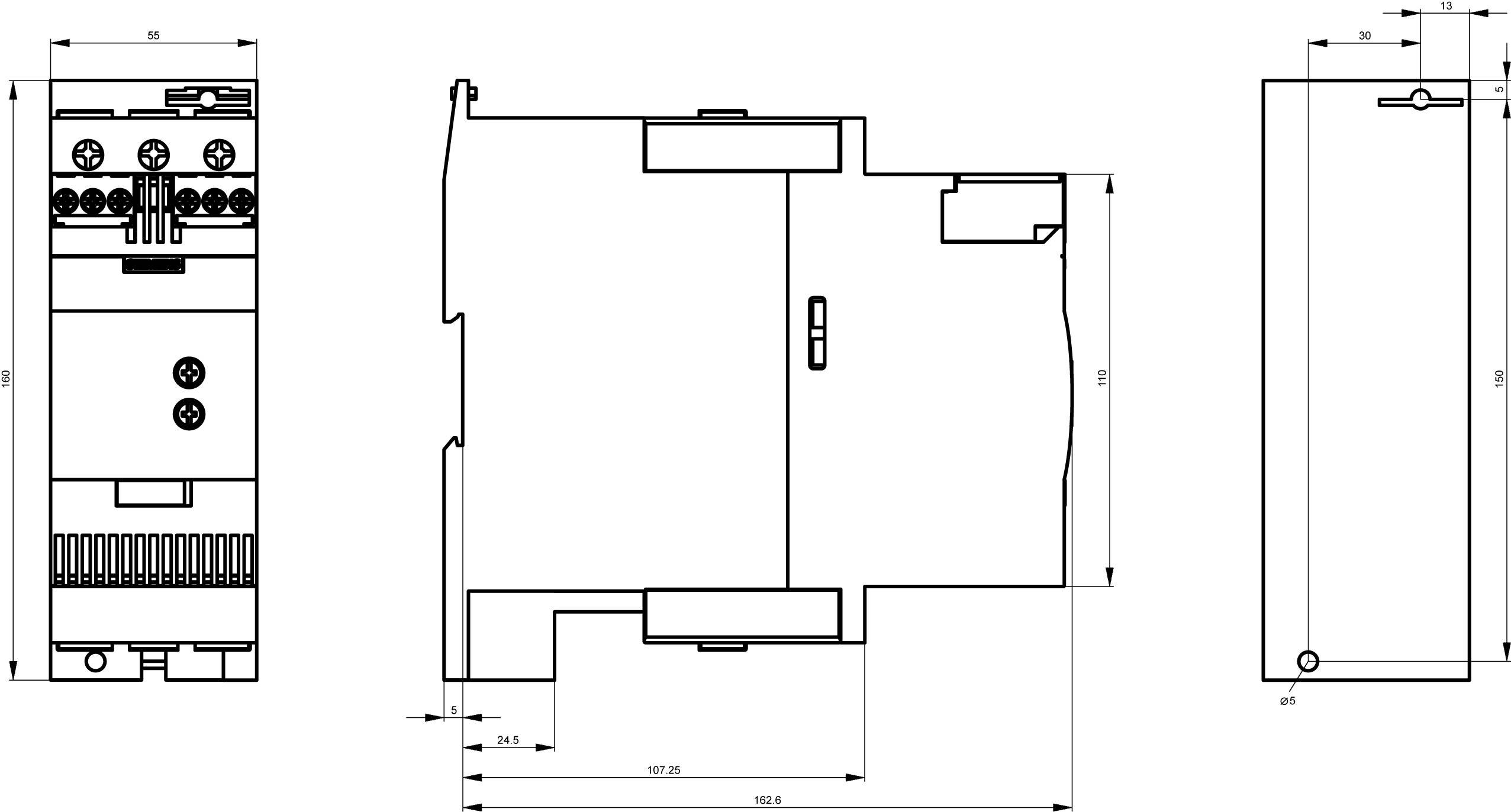

Rysunek techniczny przekaźnika trójfazowego w widoku przedniego, bocznego i górnego z wymiarami w milimetrach.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w śr. 14.10

2 Sztuki

Liczba

Sztuki

Suma (2969,00 zł / Sztuka)

2969,00 zł

2413,82 zł

bez VAT (klient biznesowy)

Cena brutto

Bezpłatna dostawa

tylko 259,99 zł

Dostępnych jest tylko 2 sztuka

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP00
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S2
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: 400 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 45 A

Moc silnika przy 400 V: 22 kW

Napięcie znamionowe: 480 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30361BB04

Natężenie znamionowe: 45 A

Natężenie znamionowe - zaokrąglone: 45 A

Model katalogowy producenta: 3RW3036-1BB04

Moc silnika przy 230 V/ 400 V: 22 kW

Wymiary: (S x W x G) 55 x 160 x 170 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 55 mm

Wysokość produktu: 160 mm

Głębokość produktu: 170 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 45 A

: 11 kW

: 22 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Warianty(Wszystkie ceny zawierają podatek VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Moc silnika przy 400 V

Rodzaj produktu

Moc silnika przy 230 V/ 400 V

Napięcie znamionowe

Siemens 3RW3013-1BB04 3RW30131BB04 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Numer produktu1704967

Dostawa w śr. 21.10

Conrad Electronic

3.6 A

1.5 kW

Soft-start

1.5 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

929,00 zł^*

Siemens 3RW3013-2BB04 3RW30132BB04 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Numer produktu1746684

Dostawa w śr. 21.10

Conrad Electronic

3.6 A

1.5 kW

Soft-start

1.5 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

929,00 zł^*

Siemens 3RW3013-2BB14 3RW30132BB14 Soft-start Moc silnika przy 400 V 1.5 kW 480 V Natężenie znamionowe 3.6 A

Numer produktu1746685

Dostawa w śr. 21.10

Conrad Electronic

3.6 A

1.5 kW

Soft-start

1.5 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

949,00 zł^*

Siemens 3RW3014-1BB04 3RW30141BB04 Soft-start Moc silnika przy 400 V 3 kW 480 V Natężenie znamionowe 6.5 A

Numer produktu1699568

Dostawa w śr. 21.10

Conrad Electronic

6.5 A

3 kW

Soft-start

3 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1049,00 zł^*

Siemens 3RW3014-2BB04 3RW30142BB04 Soft-start Moc silnika przy 400 V 3 kW 480 V Natężenie znamionowe 6.5 A

Numer produktu1699569

Dostawa w śr. 21.10

Conrad Electronic

6.5 A

3 kW

Soft-start

3 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1049,00 zł^*

Siemens 3RW3014-2BB14 3RW30142BB14 Soft-start Moc silnika przy 400 V 3 kW 480 V Natężenie znamionowe 6.5 A

Numer produktu1746686

Dostawa w śr. 21.10

Conrad Electronic

6.5 A

3 kW

Soft-start

3 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1049,00 zł^*

Siemens 3RW3016-1BB04 3RW30161BB04 Soft-start Moc silnika przy 400 V 4 kW 480 V Natężenie znamionowe 9 A

Numer produktu1746687

Dostawa w śr. 21.10

Conrad Electronic

9 A

4 kW

Soft-start

4 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1159,00 zł^*

Siemens 3RW3016-2BB04 3RW30162BB04 Soft-start Moc silnika przy 400 V 4 kW 480 V Natężenie znamionowe 9 A

Numer produktu1744276

Dostawa w śr. 21.10

Conrad Electronic

9 A

4 kW

Soft-start

4 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1159,00 zł^*

Siemens 3RW3016-2BB14 3RW30162BB14 Soft-start Moc silnika przy 400 V 4 kW 480 V Natężenie znamionowe 9 A

Numer produktu1746688

Dostawa w śr. 21.10

Conrad Electronic

9 A

4 kW

Soft-start

4 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1159,00 zł^*

Siemens 3RW3017-1BB04 3RW30171BB04 Soft-start Moc silnika przy 400 V 5.5 kW 480 V Natężenie znamionowe 12.5 A

Numer produktu1746689

Dostawa w śr. 21.10

Conrad Electronic

12.5 A

5.5 kW

Soft-start

5.5 kW

480 V

Sztuki

Min.: 1

Vielfache: 1

1309,00 zł^*

Do pobrania

Karta katalogowa

Karta katalogowa 1699572 Siemens 3RW3036-1BB04 3RW30361BB04 Soft-start Moc silnika przy 400 V 22 kW 480 V Natężenie znamionowe 45 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1699572 Siemens 3RW3036-1BB04 3RW30361BB04 Soft-start Moc silnika przy 400 V 22 kW 480 V Natężenie znamionowe 45 A

Opis

Softstart SIRIUS S2 45 A, 22 kW/400 V, 40 °C 200-480 V AC, 24 V AC/DC zaciski śrubowe Softstarty SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
