Siemens 3RW3037-2BB04 3RW30372BB04 Soft-start Moc silnika przy 400 V 30 kW 480 V Natężenie znamionowe 63 A

Kompaktowy elektryczny stycznik firmy Siemens, pokazujący przednie zaciski przyłączeniowe, odpowiedni do zastosowań przemysłowych i sterowań.

Zdjęcie poglądowe

'Szafa sterownicza przemysłowa, otwarta: Ukazuje kilka poziomów przewodów, przełączników i modułów. Służy do sterowania procesami technologicznymi.'

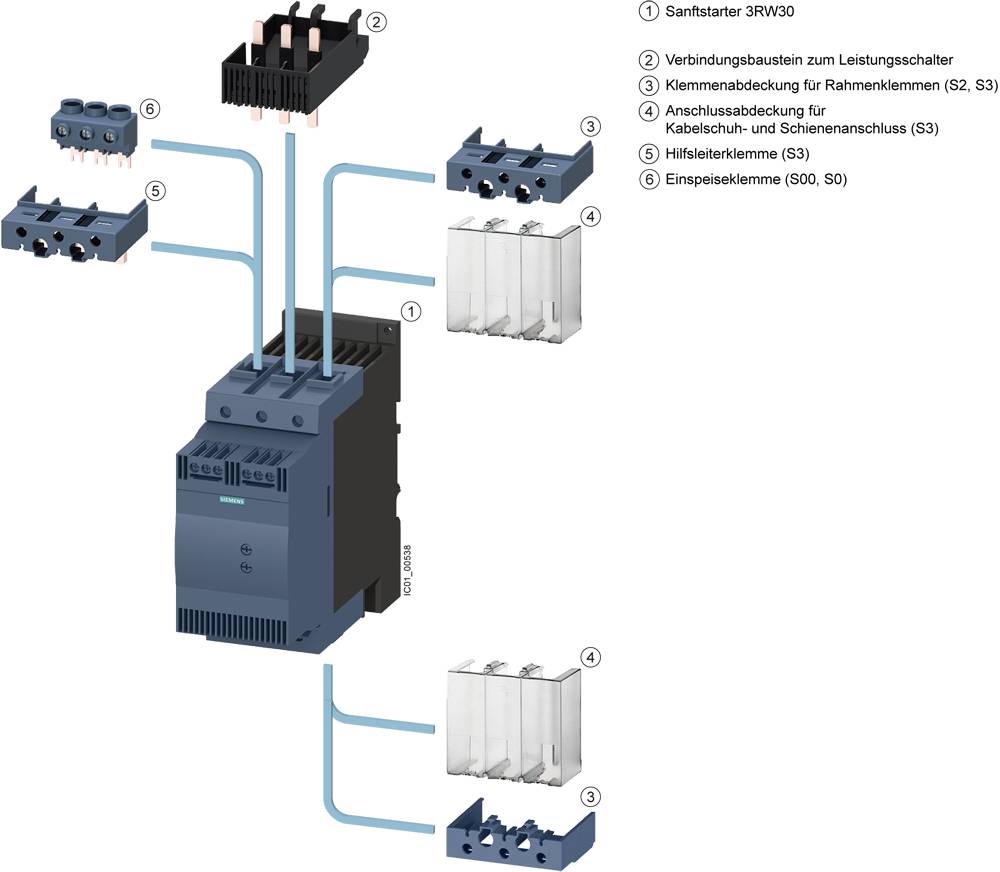

Obraz przedstawia rozrusznik softstartera 3RW30 z elementami: moduł przyłączeniowy, osłona zacisków, zaciski pomocnicze. Oznaczona trasa przewodów.

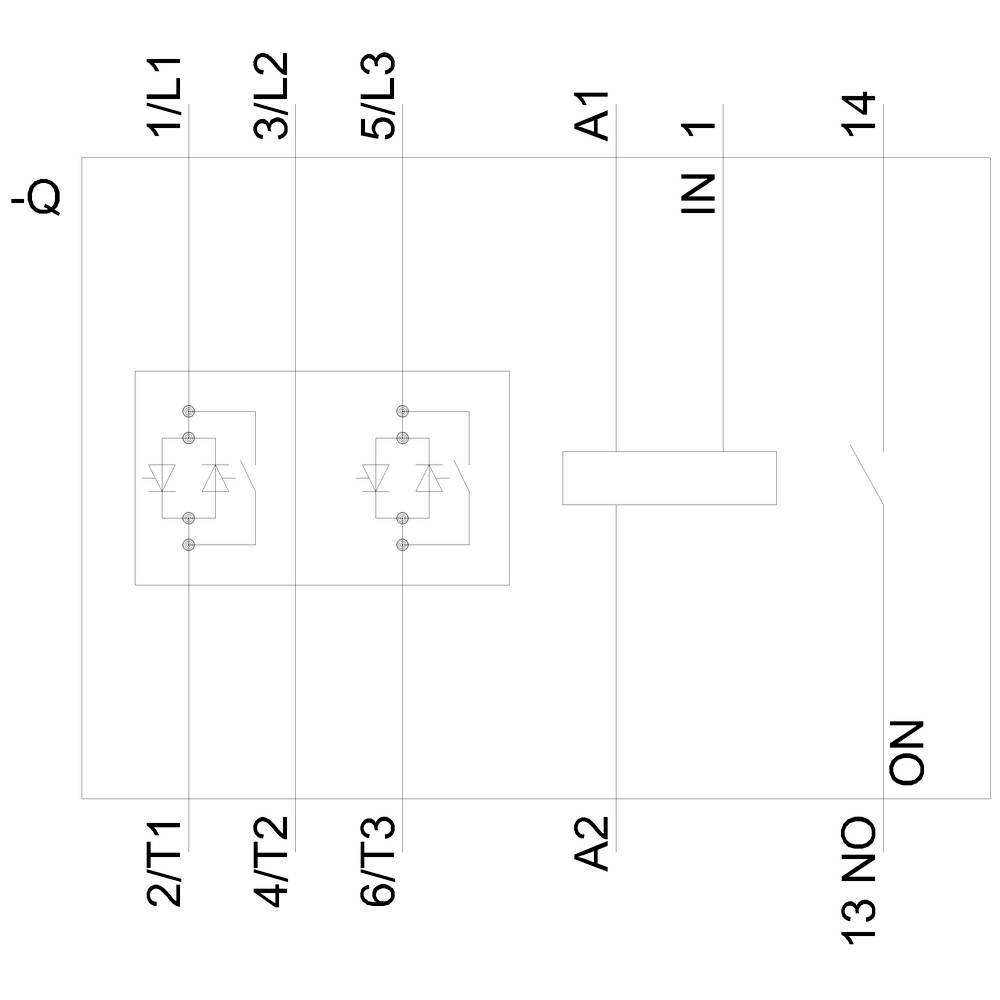

Schemat elektrycznego planu połączeń z stykami i zaciskami przewodów, włączając L1, L2, L3 oraz styki A1, A2, 13 NO, 14 ON.

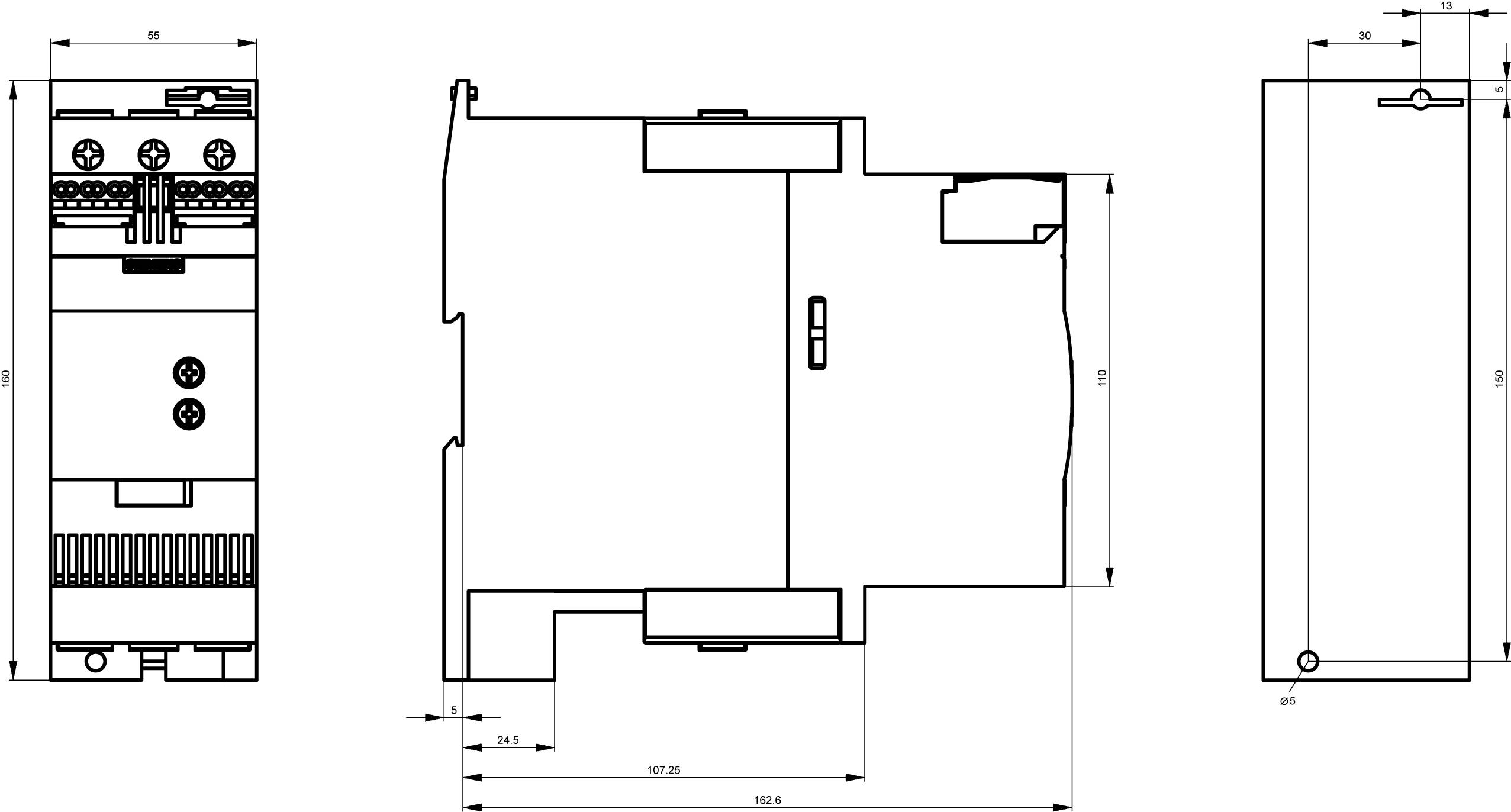

Rysunek techniczny urządzenia elektronicznego w trzech rzutach: widok z przodu, widok z boku oraz widok z tyłu z naniesionymi wymiarami.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (3064,23 zł / Sztuka)

3064,23 zł

3769,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 373,98 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP00
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S2
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: AC 200-480 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 63 A

Moc silnika przy 400 V: 30 kW

Napięcie znamionowe: 480 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30372BB04

Natężenie znamionowe: 63 A

Natężenie znamionowe - zaokrąglone: 63 A

Model katalogowy producenta: 3RW3037-2BB04

Moc silnika przy 230 V/ 400 V: 30 kW

Wymiary: (S x W x G) 55 x 160 x 170 mm

Połączenie komponentów: terminal przepustowy

Szerokość produktu: 55 mm

Wysokość produktu: 160 mm

Głębokość produktu: 170 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: IP20

: 30 kW

: Single direction

: 24-24 V

: 24-24 V

: 24-24 V

: IP00

: Other

: 63 A

: 18.5 kW

: 30 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1746698 Siemens 3RW3037-2BB04 3RW30372BB04 Soft-start Moc silnika przy 400 V 30 kW 480 V Natężenie znamionowe 63 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746698 Siemens 3RW3037-2BB04 3RW30372BB04 Soft-start Moc silnika przy 400 V 30 kW 480 V Natężenie znamionowe 63 A

Opis

Softstart SIRIUS S2 63 A, 30 kW/400 V, 40 °C 200-480 V AC, 24 V AC/DC Zaciski sprężynowe Softstart SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
