Siemens 3RW3046-2BB14 3RW30462BB14 Soft-start Moc silnika przy 400 V 45 kW 480 V Natężenie znamionowe 80 A

Elektryczny rozdzielnik Siemensa z otworami wentylacyjnymi i wieloma możliwościami podłączenia, stosowany do sterowania silnikami elektrycznymi.

Zdjęcie poglądowe

'Otwarty rozdzielnik elektryczny ukazuje różne komponenty elektryczne i okablowanie.'

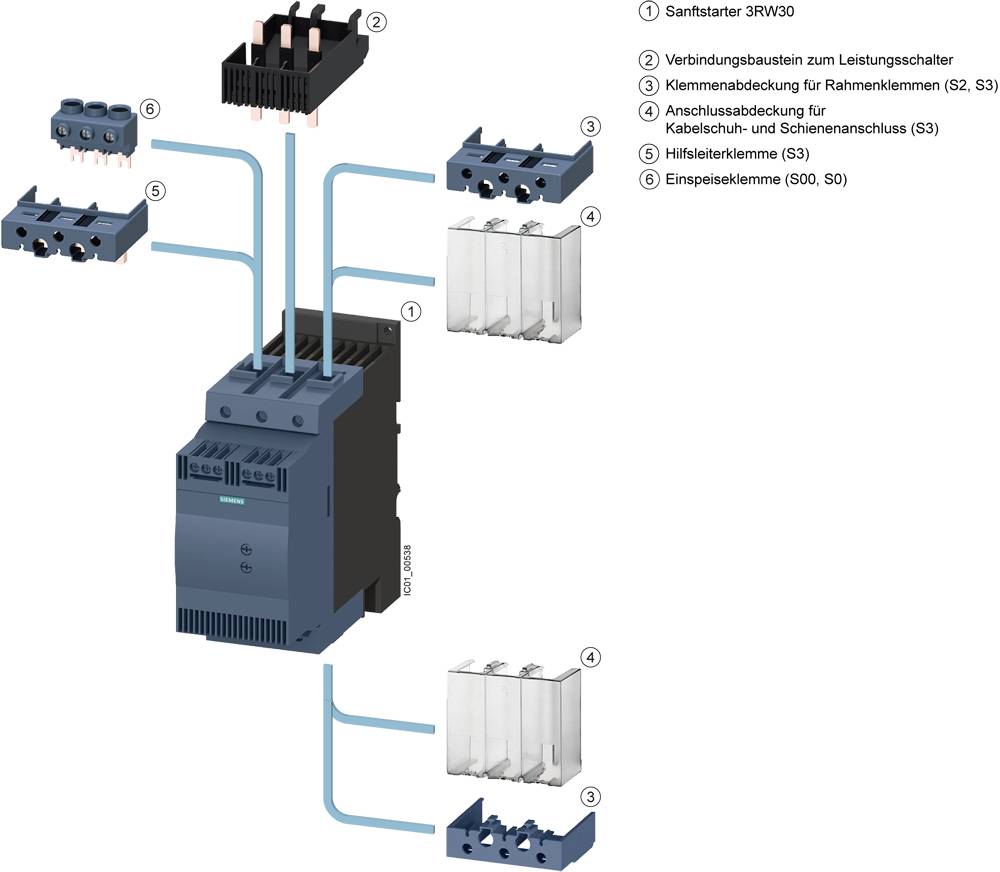

'Schemat elektryczny pokazuje: 1) Softstart 3RW30, 2) Elementy łączeniowe do wyłącznika mocy, 3) Osłonę zacisków, 4) Pokrywę przyłączeniową, 5) Zaciski pomocnicze, 6) Zacisk zasilający.'

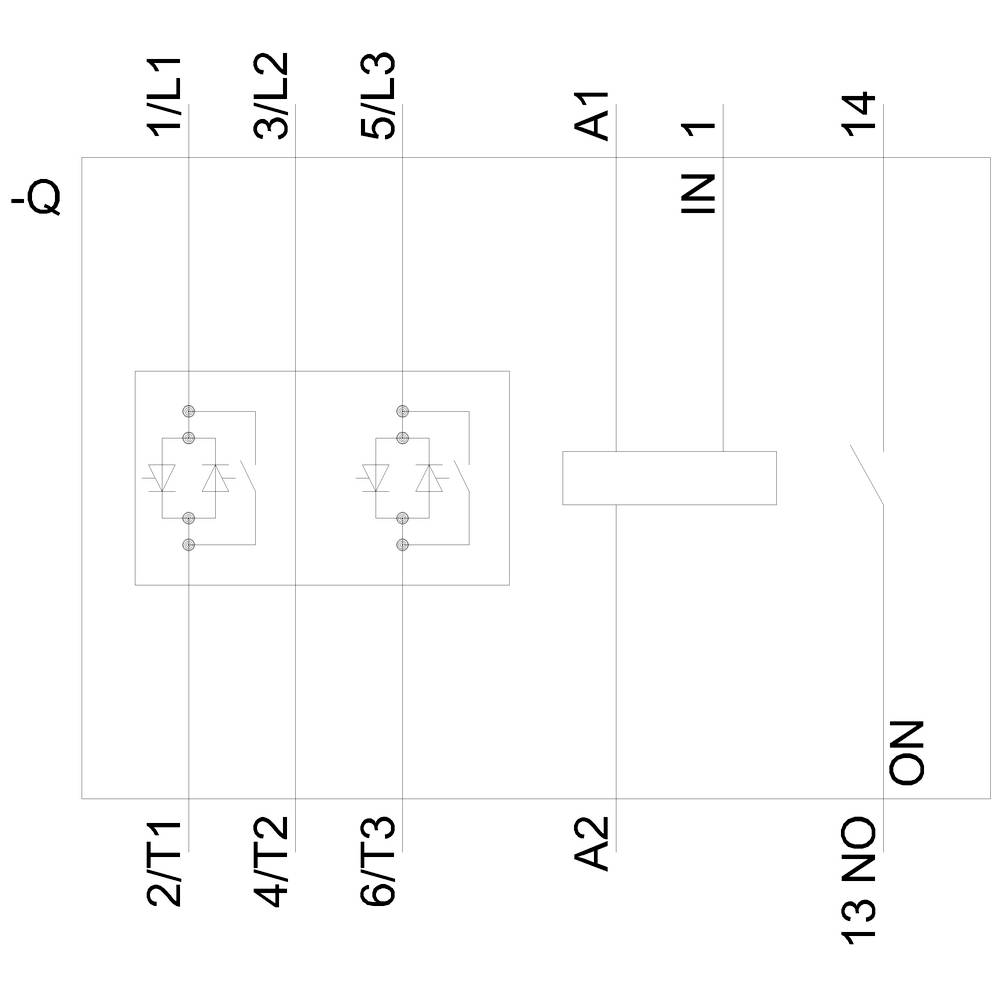

'Schemat pokazuje system elektryczny. Na górze są przyłącza 1/L1, 3/L2, 5/L3, na dole 2/T1, 4/T2, 6/T3. A1, A2 z boku.'

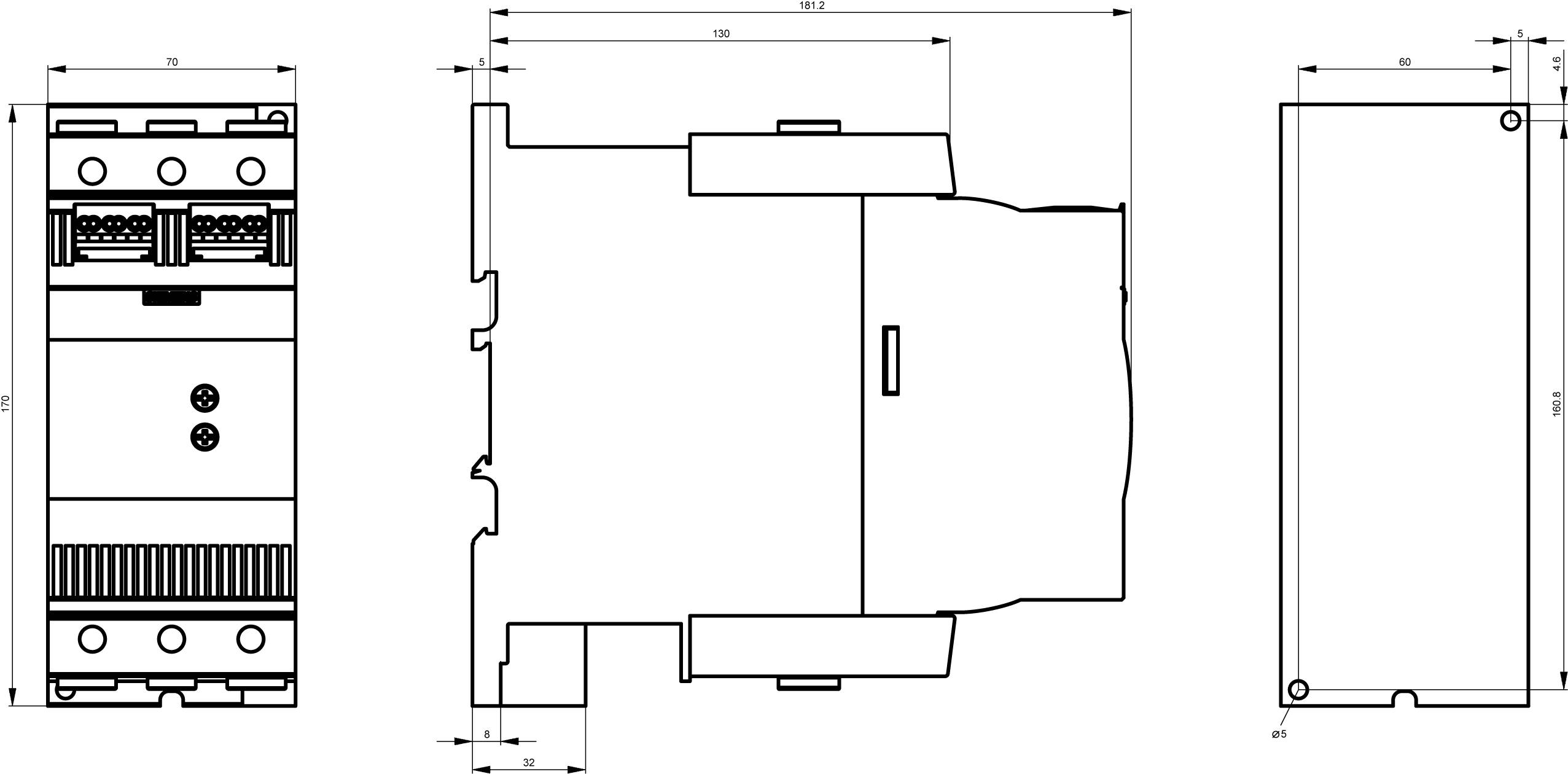

Rysunek techniczny modułu elektronicznego z wymiarami w trzech rzutach: widok z przodu, widok z boku i widok z góry.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (4161,79 zł / Sztuka)

4161,79 zł

5119,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 536,58 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP00
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S3
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: 400 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 80 A

Moc silnika przy 400 V: 45 kW

Napięcie znamionowe: 480 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30462BB14

Natężenie znamionowe: 80 A

Natężenie znamionowe - zaokrąglone: 80 A

Model katalogowy producenta: 3RW3046-2BB14

Moc silnika przy 230 V/ 400 V: 45 kW

Wymiary: (S x W x G) 70 x 170 x 190 mm

Połączenie komponentów: terminal przepustowy

Szerokość produktu: 70 mm

Wysokość produktu: 170 mm

Głębokość produktu: 190 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 80 A

: 22 kW

: 45 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1746703 Siemens 3RW3046-2BB14 3RW30462BB14 Soft-start Moc silnika przy 400 V 45 kW 480 V Natężenie znamionowe 80 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1746703 Siemens 3RW3046-2BB14 3RW30462BB14 Soft-start Moc silnika przy 400 V 45 kW 480 V Natężenie znamionowe 80 A

Opis

Softstart SIRIUS S3 80 A, 45 kW/400 V, 40 °C 200-480 V AC, 110-230 V AC/DC Zaciski sprężynowe Softstart SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
