Siemens 3RW3047-1BB14 3RW30471BB14 Soft-start Moc silnika przy 400 V 55 kW 480 V Natężenie znamionowe 106 A

Urządzenie elektroniczne, prawdopodobnie łącznik lub przekaźnik. Posiada kilka styków i metalową obudowę.

Zdjęcie poglądowe

Otwarty rozdzielnik elektryczny z urządzeniami elektronicznymi i okablowaniem, ukazujący wewnętrzne rozmieszczenie przewodów elektrycznych i komponentów.

Diagram 'Schaltstarter 3RW30' pokazuje: 1) Zestaw połączeniowy, 2) Pokrywa zacisków, 3) Pokrywa zacisku przyłączeniowego, 4) Zacisk pomocniczy, 5) Zacisk zasilania.

Schemat elektryczny obwodu z trzema pionowymi liniami, oznaczonymi jako 1/L1, 3/L2 i 5/L3, połączonymi z symbolami i zaciskami.

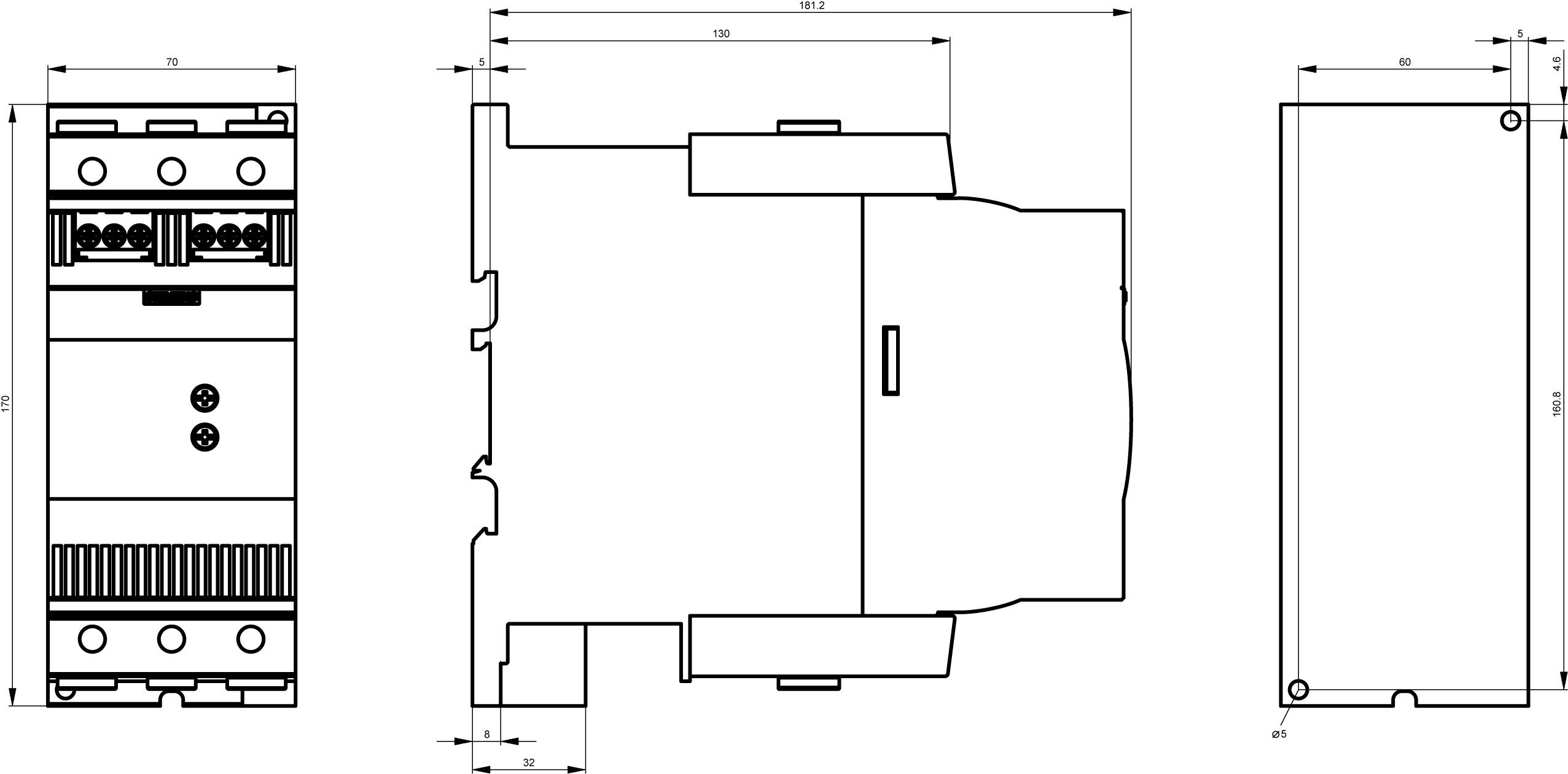

Rysunek techniczny elementu elektrycznego z wymiarami w milimetrach. Przedstawia widok z przodu, z boku i z tyłu.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w pon. 19.10

Liczba

Sztuki

Suma (4649,59 zł / Sztuka)

4649,59 zł

5719,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 536,58 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP00
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 1
Rozmiar S3
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: 400 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 106 A

Moc silnika przy 400 V: 55 kW

Napięcie znamionowe: 480 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW30471BB14

Natężenie znamionowe: 106 A

Natężenie znamionowe - zaokrąglone: 106 A

Model katalogowy producenta: 3RW3047-1BB14

Moc silnika przy 230 V/ 400 V: 55 kW

Wymiary: (S x W x G) 70 x 170 x 190 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 70 mm

Wysokość produktu: 170 mm

Głębokość produktu: 190 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: Single direction

: 110-230 V

: 110-230 V

: 110-230 V

: IP00

: Other

: 106 A

: 30 kW

: 55 kW

: 40 °C

: FALSE

: AC/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1699574 Siemens 3RW3047-1BB14 3RW30471BB14 Soft-start Moc silnika przy 400 V 55 kW 480 V Natężenie znamionowe 106 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1699574 Siemens 3RW3047-1BB14 3RW30471BB14 Soft-start Moc silnika przy 400 V 55 kW 480 V Natężenie znamionowe 106 A

Opis

Rozrusznik SIRIUS S3 106 A, 55 kW/400 V, 40 °C 200-480 V AC, 110-230 V AC/DC Zaciski śrubowe Rozrusznik SIRIUS 3RW30 do standardowych zastosowań do płynnego rozruchu trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Dopuszczenia na całym świecie (np. IEC i UL/CSA).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.
