Siemens 3RW4038-1BB15 3RW40381BB15 Soft-start Moc silnika przy 400 V 37 kW 600 V Natężenie znamionowe 72 A

'Urządzenie sterujące Siemens Sirius, widok z przodu. Pokazuje przyciski i panele sterownicze używane do sterowania i konfiguracji.'

Otwarty rozdzielacz elektryczny z wieloma rzędami elementów elektronicznych i przewodów, ułożonych w sposób uporządkowany i oznaczonych kolorystycznie.

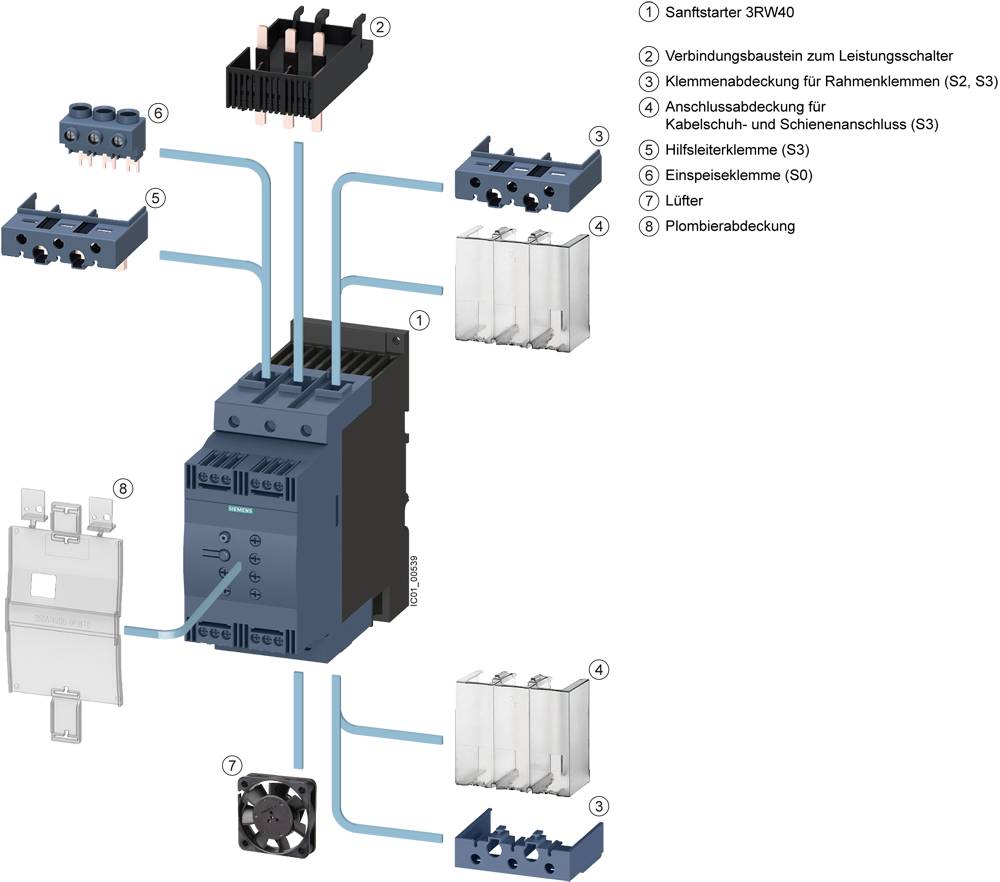

Rysunek rozstrzelony 3RV40 softstartera z ponumerowanymi komponentami: elementy złączne, pokrywy, zaciski zasilające i wentylator.

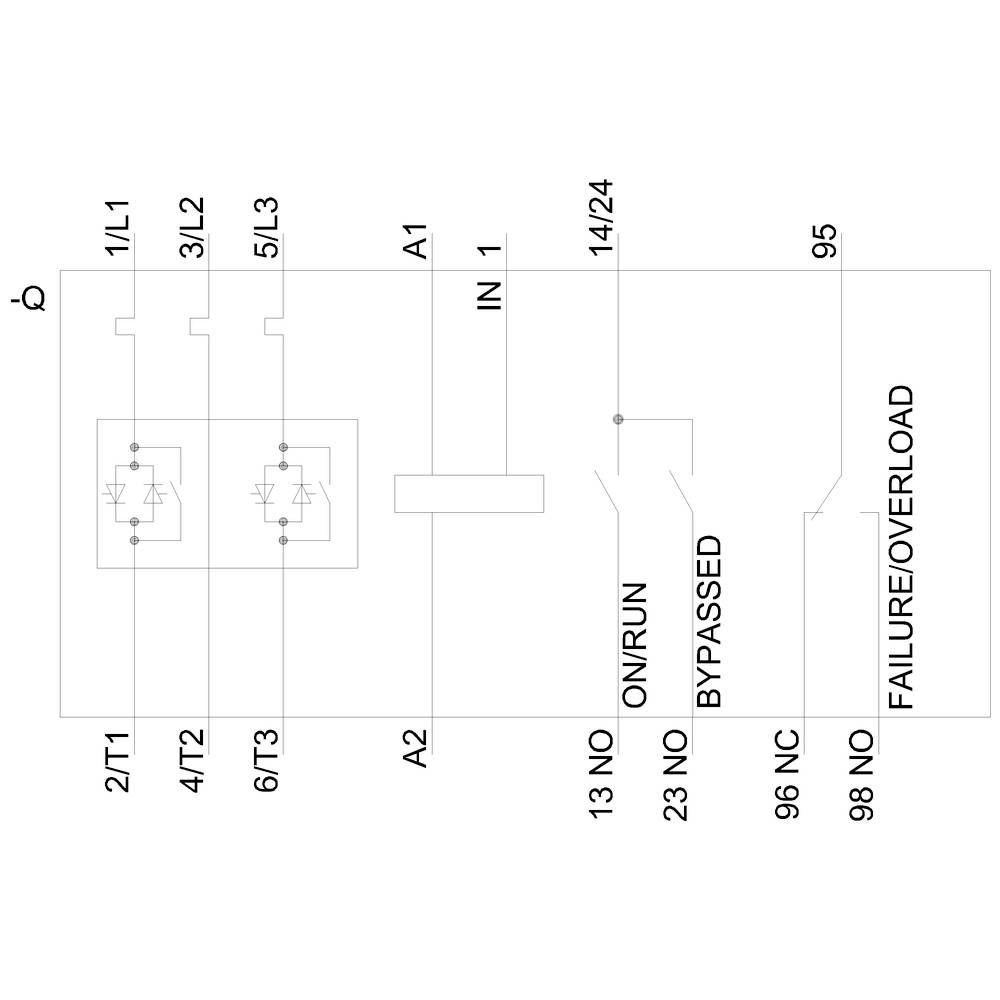

Schemat elektrycznego silnika z opisami: 2T1, 4T2, 6T3, IN 1, FAILURE/OVERLOAD. Przedstawia obwody elektryczne i punkty przyłączeniowe.

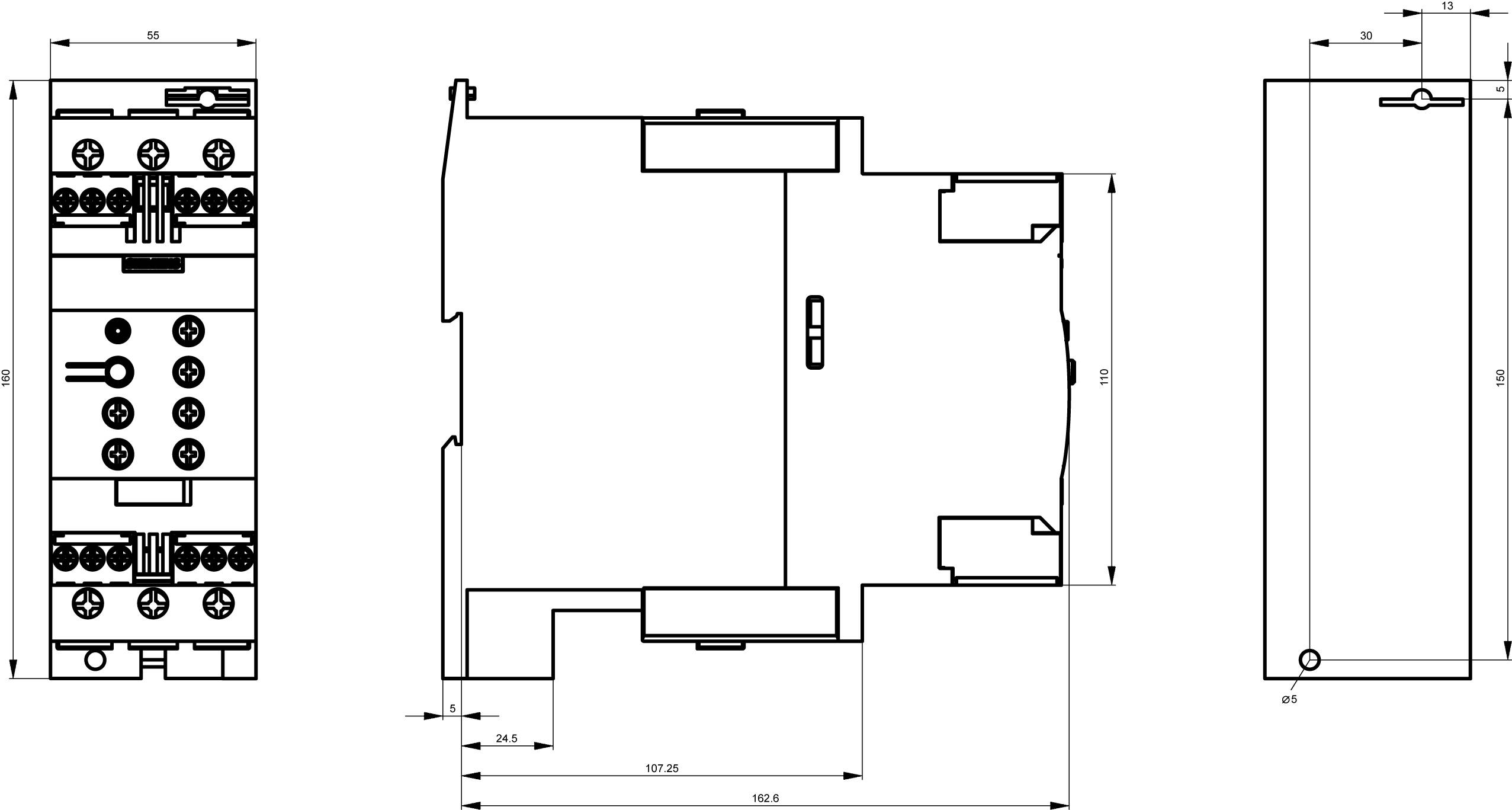

Rysunek techniczny urządzenia elektronicznego z widokiem z przodu, boku i góry. Wymiary i złącza są opisane.

1/5

Karta katalogowa (PDF)

Dostawa w śr. 21.10

Liczba

Sztuki

Suma (4982,93 zł / Sztuka)

4982,93 zł

6129,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 650,40 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Stopień ochrony: IP00
Rodzaj zapięcia: zapięcie na wkręt i zatrzask
Liczba styków NO: 2
Liczba zmieniaczy: 1
Rozmiar S2
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V

Napięcie silnika: 400 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 72 A

Moc silnika przy 400 V: 37 kW

Napięcie znamionowe: 600 V

Specyfikacja: Połączenie śrubowe

Numer katalogowy producenta: 3RW40381BB15

Natężenie znamionowe: 72 A

Natężenie znamionowe - zaokrąglone: 72 A

Model katalogowy producenta: 3RW4038-1BB15

Moc silnika przy 230 V/ 400 V: 37 kW

Wymiary: (S x W x G) 55 x 160 x 170 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 55 mm

Wysokość produktu: 160 mm

Głębokość produktu: 170 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

: Single direction

: IP00

: Other

: 72 A

: 37 kW

: 40 °C

: TRUE

: AC/DC

UKCA: tak

Do pobrania

Karta katalogowa

Karta katalogowa 1747657 Siemens 3RW4038-1BB15 3RW40381BB15 Soft-start Moc silnika przy 400 V 37 kW 600 V Natężenie znamionowe 72 A

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 1747657 Siemens 3RW4038-1BB15 3RW40381BB15 Soft-start Moc silnika przy 400 V 37 kW 600 V Natężenie znamionowe 72 A

Opis

Rozrusznik SIRIUS S2 72 A, 45 kW/500 V, 40 °C 400-600 V AC, 110-230 V AC/DC Zaciski śrubowe Rozrusznik SIRIUS 3RW40 do standardowych zastosowań do płynnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądu, uniknięcie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego w napędzie, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przemiennikami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany bypass umożliwia bardzo kompaktową konstrukcję i zapewnia mniejsze nagrzewanie się szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas rozruchu do regulowanej wartości maksymalnej. Dzięki zintegrowanemu zdalnemu resetowaniu możesz szybko i łatwo zdalnie naprawiać usterki. Dopuszczenia na całym świecie (np. IEC i UL/CSA) również dla zastosowań potencjalnie wybuchowych (ATEX lub IEC Ex).
Softstarty 3RW są dostępne dla systemów zasilania do 690 V w szerokim zakresie mocy z różnymi napięciami zasilania i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dla 3RW30/40 dostępne są dodatkowe wersje z napięciem sterującym 24 V. Niektóre z 3RW40 do rozmiaru S3 i wszystkie 3RW44 oferują również termistorową ochronę silnika.
Dzięki opcjonalnemu modułowi połączeniowemu softstarty można podłączyć do wyłączników, nawet w przypadku wersji z zaciskami sprężynowymi. Opcjonalny wentylator umożliwia jeszcze bardziej szczelną konstrukcję w szafie sterowniczej.
Prosty, wydajny, zawsze aktualny - system modułowy SIRIUS.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
