Siemens 3RW5076-6AB14 3RW50766AB14 Soft-start Moc silnika przy 400 V 250 kW Moc silnika przy 230 V 132 kW 200 V, 480 V N

Elektryczne urządzenie łączeniowe firmy Siemens z wieloma przyłączami i elementami sterującymi. Używane do kontroli systemów elektrycznych.

Zdjęcie poglądowe

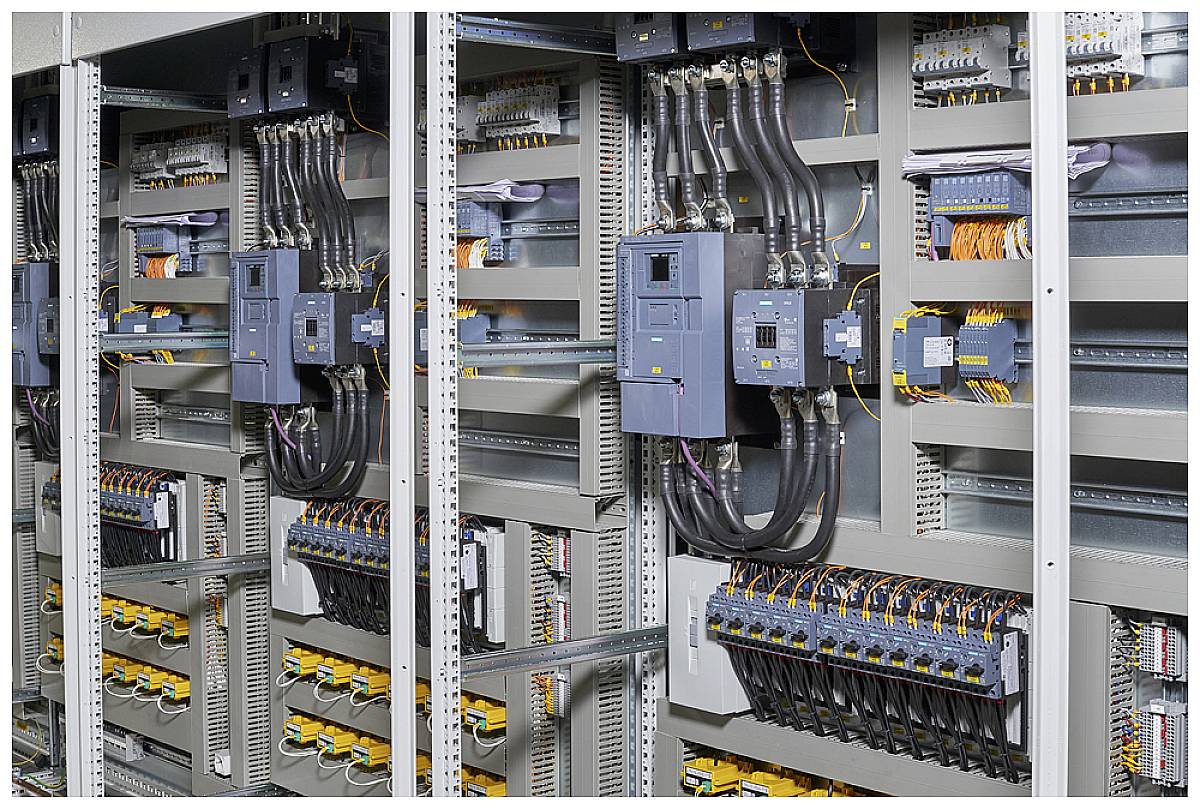

Kilka otwartych szarych rozdzielni elektrycznych z licznymi kablami i przełącznikami prezentuje złożoną instalację elektryczną w budynku.

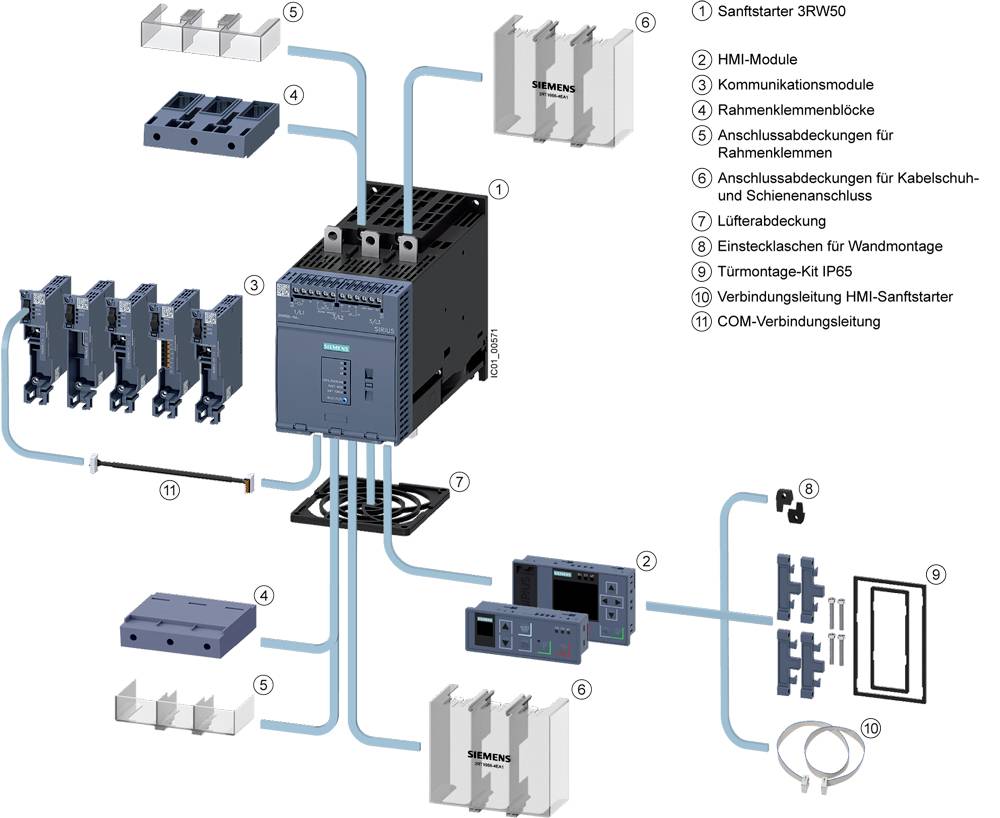

Diagram przedstawia elektryczną konfigurację z miękkim rozruchem 3RW50, modułami HMI, modułami komunikacyjnymi oraz różnymi przewodami przyłączeniowymi.

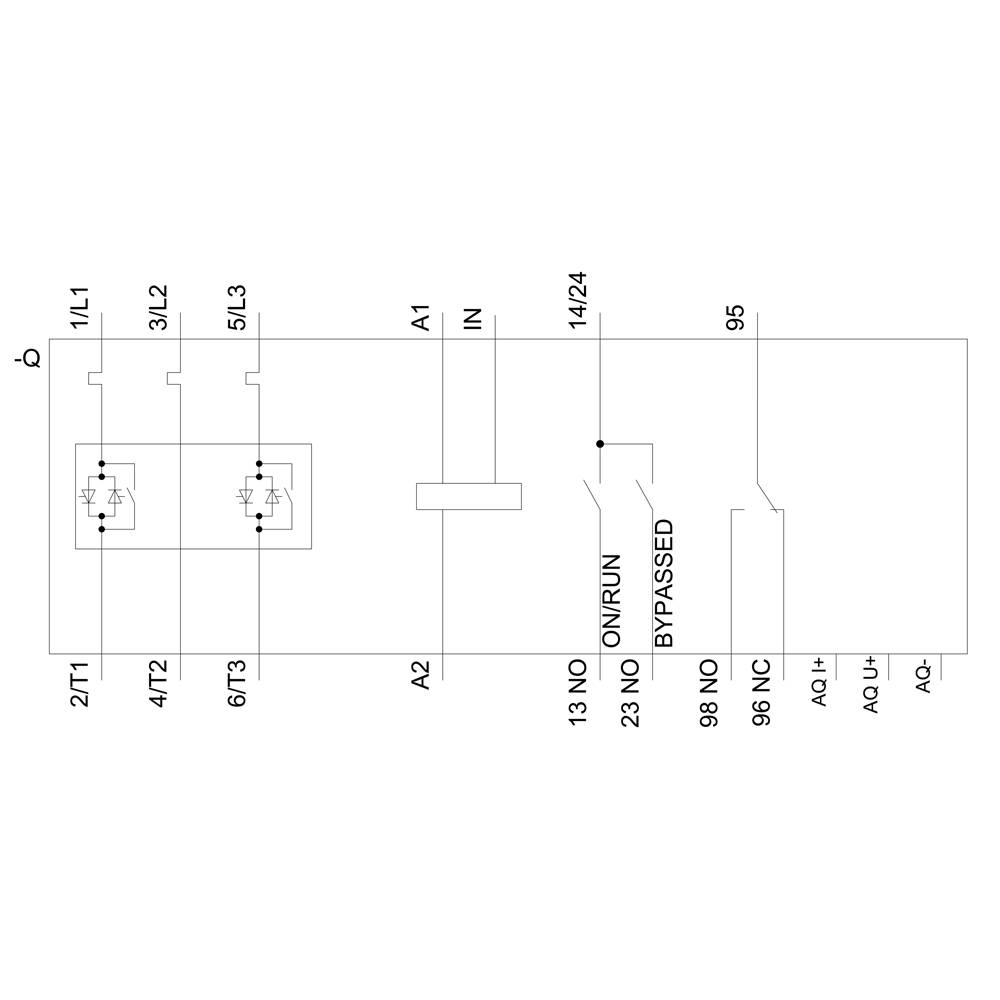

Schemat elektryczny urządzenia elektronicznego z różnymi złączami: 1/L1, 3/L2, 5/L3, IN, 13, 14 oraz innymi. Punkty połączeń są oznaczone.

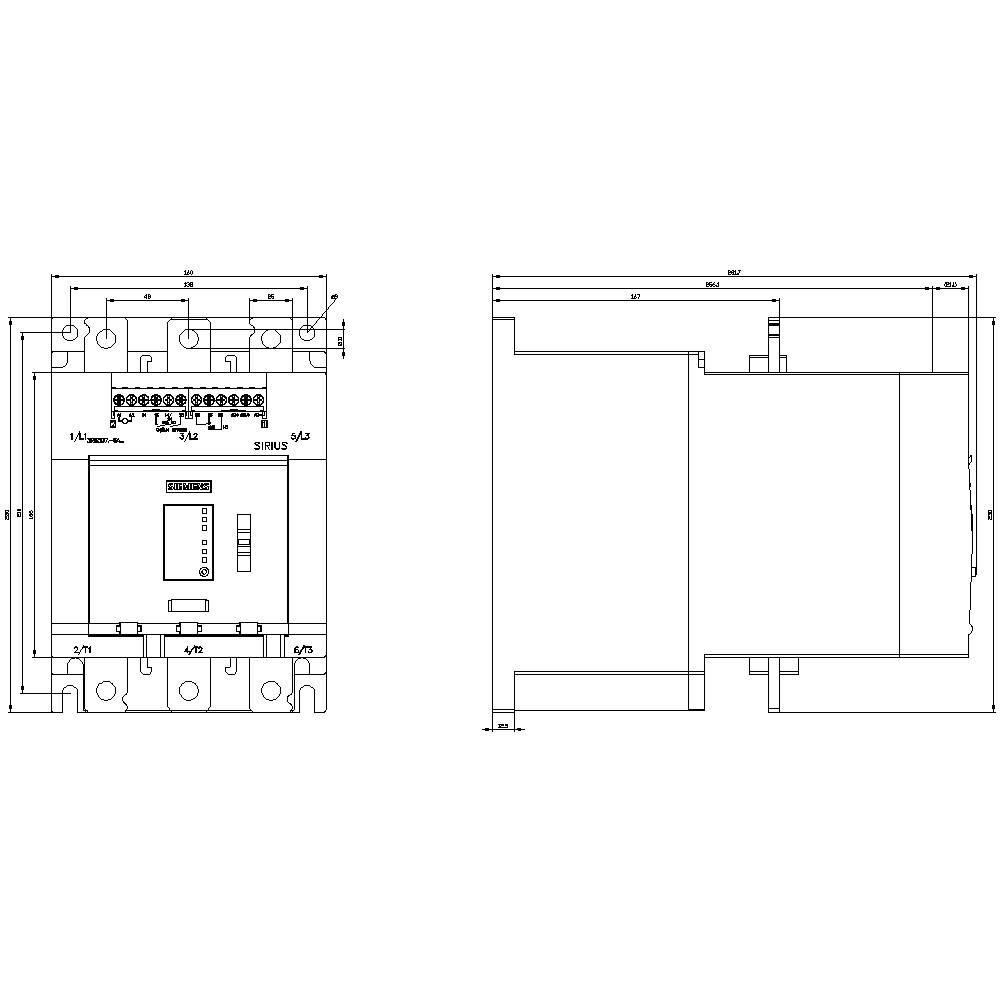

Rysunek urządzenia elektrycznego z widokiem z przodu i z boku, wykonany w skali, zawierający szczegóły techniczne i wymiary.

1/5

Zdjęcie poglądowe

Karta katalogowa (PDF)

Dostawa w wt. 5.01.2027

Liczba

Sztuki

Suma (13 901,63 zł / Sztuka)

13 901,63 zł

17 099,00 zł

z VAT (klient indywidualny)

Cena netto

Bezpłatna dostawa

tylko 1626,01 zł

14-dniowe prawo do zwrotu w cenie

Zgłoś wątpliwości prawne

Dane techniczne

Liczba wejść cyfrowych: 1
Konstrukcja zabezpieczenia silnika: elektroniczne, wyzwalające w przypadku termicznego przeciążenia silnika
Rodzaj mocowania: mocowanie śrubowe
Częstotliwość pracy: 50/60 Hz
Napięcie izolacji: 600 V
Rodzaj ochrony: IP00
Konstrukcja wyjść cyfrowych: 2 styki NO / 1 styk przełączny (CO)
Rozmiar softstartu: S12

Napięcie silnika: 200-480 V

Rodzaj produktu: Soft-start

Prąd przyłączeniowy: 470 A

Moc silnika przy 230 V: 132 kW

Moc silnika przy 400 V: 250 kW

Napięcie znamionowe: 200 V
480 V

Liczba faz roboczych: 3

Specyfikacja: Wariant produktu: AC 110-250V

Numer katalogowy producenta: 3RW50766AB14

Natężenie znamionowe: 470 A

Natężenie znamionowe - zaokrąglone: 470 A

Model katalogowy producenta: 3RW5076-6AB14

Moc silnika przy 230 V/ 400 V: 250 kW

Czas opróżnienia: 20 s

Wymiary: (S x W x G) 160 x 230 x 282 mm

Połączenie komponentów: terminal śrubowy

Szerokość produktu: 160 mm

Wysokość produktu: 230 mm

Głębokość produktu: 282 mm

Maksymalna temperatura: +60 °C

Minimalna temperatura: -25 °C

UKCA: tak

Warianty(Wszystkie ceny nie zawierają podatku VAT, bez kosztów dostawy)

Natężenie znamionowe - zaokrąglone

Moc silnika przy 400 V

Moc silnika przy 230 V

Napięcie znamionowe

Siemens "delete" Soft-start Moc silnika przy 400 V 1.1 kW Moc silnika przy 230 V 0.55 kW 200 V, 400 V Natężenie znamionowe 3 A

Numer produktu2262687

3 A

1.1 kW

0.55 kW

200 V400 V

Siemens 3RW3026-1BB14 3RW30261BB14 Soft-start Moc silnika przy 400 V 11 kW Moc silnika przy 230 V 5.5 kW 200 V, 480 V Natężenie znamionowe 25 A

Numer produktu2262688

25 A

11 kW

5.5 kW

200 V480 V

Siemens 3RW4028-1BB14 3RW40281BB14 Soft-start Moc silnika przy 400 V 18.5 kW Moc silnika przy 230 V 11 kW 200 V, 480 V Natężenie znamionowe 38 A

Numer produktu2262689

38 A

18.5 kW

11 kW

200 V480 V

Siemens 3RW5055-2AB04 3RW50552AB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262690

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2AB05 3RW50552AB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262691

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2AB15 3RW50552AB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262693

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB04 3RW50552TB04 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262694

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB05 3RW50552TB05 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262695

143 A

75 kW

37 kW

200 V600 V

Siemens 3RW5055-2TB14 3RW50552TB14 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 480 V Natężenie znamionowe 143 A

Numer produktu2262696

143 A

75 kW

37 kW

200 V480 V

Siemens 3RW5055-2TB15 3RW50552TB15 Soft-start Moc silnika przy 400 V 75 kW Moc silnika przy 230 V 37 kW 200 V, 600 V Natężenie znamionowe 143 A

Numer produktu2262697

143 A

75 kW

37 kW

200 V600 V

Do pobrania

Karta katalogowa

Karta katalogowa 2864251 Siemens 3RW5076-6AB14 3RW50766AB14 Soft-start Moc silnika przy 400 V 250 kW Moc silnika przy 230 V 132 kW 200 V, 480 V N

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa

Instrukcje obsługi i wskazówki dotyczące bezpieczeństwa 2864251 Siemens 3RW5076-6AB14 3RW50766AB14 Soft-start Moc silnika przy 400 V 250 kW Moc silnika przy 230 V 132 kW 200 V, 480 V N

Opis

Softstarter SIRIUS 200-480 V 470 A, 110-250 V AC Zaciski śrubowe Wyjście analogowe Softstarter SIRIUS 3RW50 Basic Performance do prostych zastosowań do płynnego uruchamiania i zatrzymywania trójfazowych silników asynchronicznych.
Bezstopniowy rozruch, redukcja szczytów prądowych, unikanie wahań napięcia sieciowego podczas rozruchu, odciążenie sieci zasilającej, zmniejszenie obciążenia mechanicznego napędu, znaczna oszczędność miejsca i okablowania w porównaniu z rozrusznikami gwiazda-trójkąt i przetwornicami częstotliwości, bezobsługowe przełączanie i wyjątkowo łatwa obsługa. Zintegrowany by-pass zapewnia bardzo zwartą konstrukcję, oszczędza energię i zapewnia mniejsze nagrzewanie szafy sterowniczej. Inteligentne funkcje monitorowania chronią softstarter przed przegrzaniem, a silnik przed przeciążeniem. Ponadto można ograniczyć prąd podczas uruchamiania do regulowanej wartości maksymalnej. Innowacyjna funkcja Soft-Torque zapewnia łagodne uruchamianie silnika. Zintegrowany zdalny reset umożliwia szybkie i łatwe zdalne naprawianie usterek. Dopuszczenia na całym świecie (np. IEC i UL/CSA) również dla zastosowań potencjalnie wybuchowych (ATEX lub IEC Ex).
Softstartery Basic Performance 3RW50 są dostępne dla sieci do 600 V w zakresie mocy do 315 kW z napięciem sterowania 24 V lub 110-250 V i konsekwentnie z zaciskami śrubowymi i sprężynowymi. Dostępne są różne warianty urządzeń do wyjścia analogowego i termistorowego zabezpieczenia silnika.
Opcjonalne moduły komunikacyjne umożliwiają połączenie poprzez PROFINET, PROFIBUS i Modbus TCP. Dostępne są różne moduły HMI do montażu w drzwiach szafy sterowniczej.
Softstartery 3RW50 zastępują sprawdzoną serię 3RW40 (rozmiary od S6 do S12).
Softstart SIRIUS 3RW5 — tak elastyczny, jak Twoje zadanie.

Uwaga! Opis tego produktu został przetłumaczony automatycznie. Jeśli możemy poprawić go dzięki Tobie, prosimy o kontakt.
